РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WMNM15EB SAMSUNG

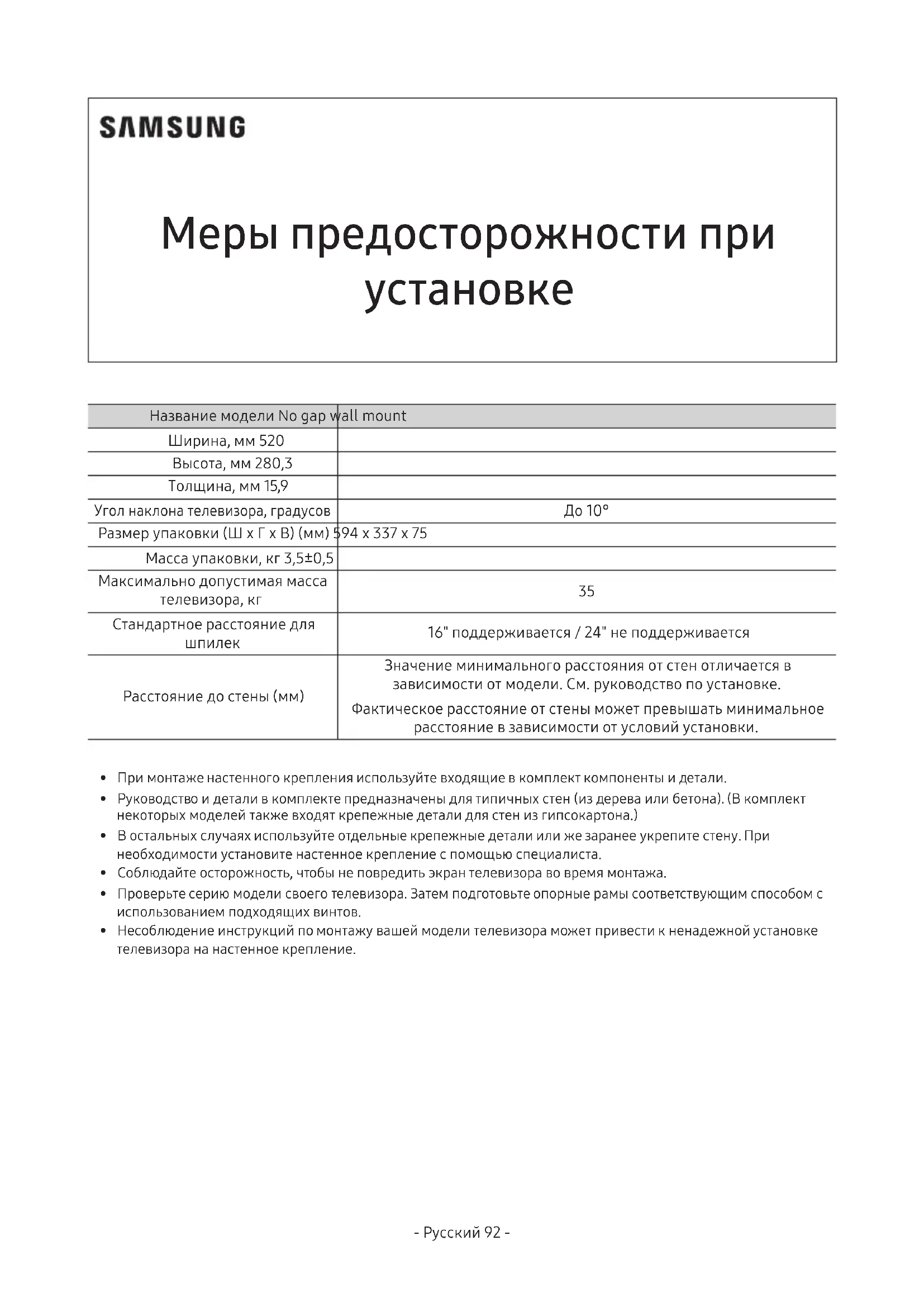

Название модели No gap wall mount Ширина, мм 520 Высота, мм 280,3 Толщина, мм 15,9 Угол наклона телевизора, градусов До 10° Размер упаковки (Ш x Г x В) (мм) 594 x 337 x 75 Масса упаковки, кг 3,5±0,5 Максимально допустимая масса телевизора, кг

Стандартное расстояние для

16" поддерживается / 24" не поддерживается Расстояние до стены (мм) Значение минимального расстояния от стен отличается в зависимости от модели. См. руководство по установке. Фактическое расстояние от стены может превышать минимальное расстояние в зависимости от условий установки.

• При монтаже настенного крепления используйте входящие в комплект компоненты и детали.

• Руководство и детали в комплекте предназначены для типичных стен (из дерева или бетона). (В комплект некоторых моделей также входят крепежные детали для стен из гипсокартона.)

• В остальных случаях используйте отдельные крепежные детали или же заранее укрепите стену. При необходимости установите настенное крепление с помощью специалиста.

• Соблюдайте осторожность, чтобы не повредить экран телевизора во время монтажа.

• Проверьте серию модели своего телевизора. Затем подготовьте опорные рамы соответствующим способом с использованием подходящих винтов.

• Несоблюдение инструкций по монтажу вашей модели телевизора может привести к ненадежной установке телевизора на настенное крепление.- Русский 92 - - Русский 93 -

• Монтаж и демонтаж опорной рамы настенного крепления должен осуществляться двумя людьми; телевизор при этом должен быть выключен.

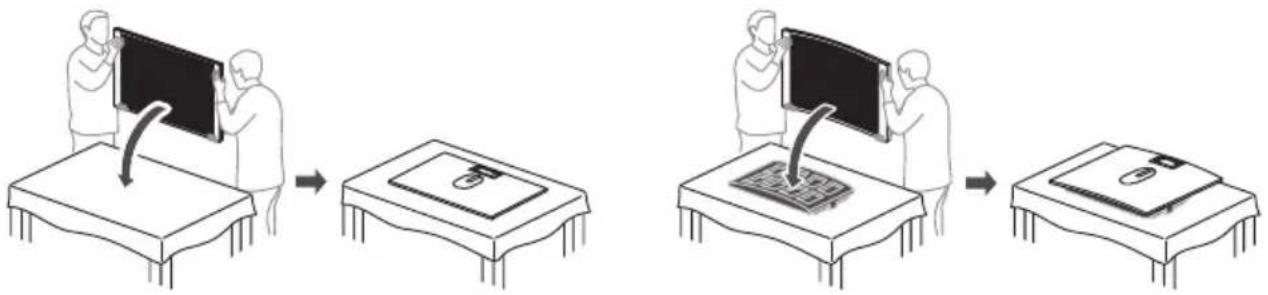

• Во время установки настенного крепления используйте плоский стол. Используйте упаковочный материал (прокладку) для телевизоров с изогнутым экраном. Телевизор с плоским экраном Телевизор с изогнутым экраном

• Настенное крепление можно устанавливать только на стене, которая не наклонена, и площадь которой больше площади телевизора. После установки крышка или приспособление в нижней части телевизора должны соприкасаться со стеной. В противном случае настенное крепление устанавливать нельзя. Стена, площадь которой больше площади телевизора (установка допустима) Стена под наклоном (установка недопустима) Стена, площадь которой не больше площади телевизора (установка недопустима)

• Прежде чем устанавливать телевизор на стену, подсоедините к нему кабель питания и кабель One Connect.

• При монтаже и демонтаже настенного крепления не повредите оптический кабель. В частности, не наступайте на него.

• Для крепления телевизора к опорной раме используйте обычную отвертку. Использование электрической отвертки может привести к износу резьбы винтов.

• Минимальное расстояние между телевизором и стеной может составлять 2–3мм или более в зависимости от особенностей стены и условий монтажа.

• Расстояние до поверхности стены с правой и левой стороны телевизора может различаться в зависимости от особенностей стены и условий монтажа.

• Если при настенном монтаже расположить телевизор слишком близко к стене, на его тыльной поверхности и на стене могут образоваться царапины.

• Для открытия кронштейна перед монтажом настенного крепления необходимо приложить силу. Эта операция является травмоопасной. (Кронштейны с возможностью наклонного крепления сложно открывать, так как их конструкция должна выдерживать массу телевизора.)- Русский 94 - - Русский 95 -

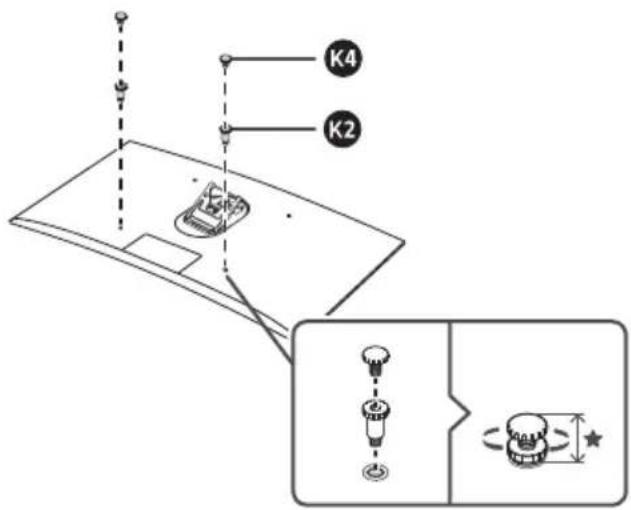

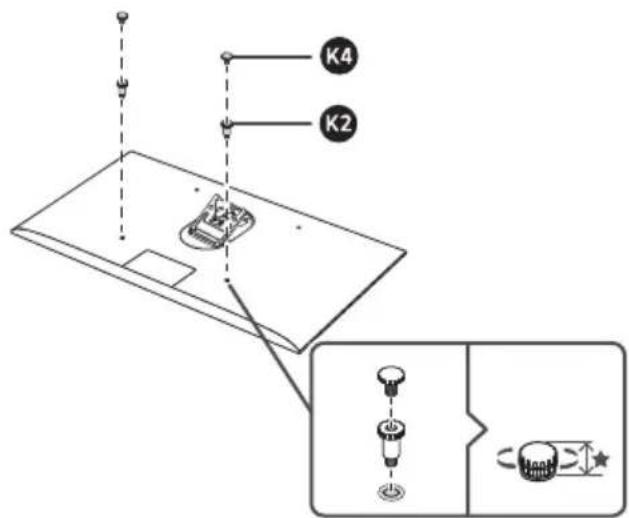

• При монтаже с малым расстоянием между компонентами трение между телевизором, принадлежностями и поверхностью стены может приводить к повреждению стены и задней панели телевизора. В таких случаях используйте для защиты от царапин компоненты , как показано на рисунке. При этом может увеличиться расстояние между телевизором и стеной.

• Для установки телевизоров серии Q9 следует использовать детали , как показано на рисунке. Таким образом предотвращается трение телевизора о стену и исключается наклон телевизора вперед. Если телевизор наклонен вперед, используйте два компонента , размещая их внахлест. Так можно скорректировать наклон. При этом может увеличиться расстояние между телевизором и стеной.

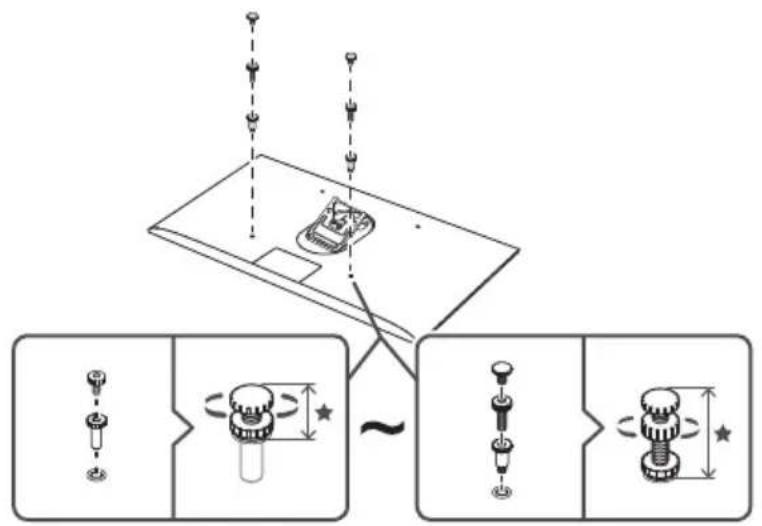

• Телевизор изогнутой формы после монтажа на стену может перемещаться влево и вправо. Чтобы избавиться от этого люфта, используйте принадлежности ~ . (Отрегулируйте длину детали по горизонтали так, чтобы она была такой же.) Избавиться от люфта влево и вправо при установке плоского телевизора также можно с помощью принадлежностей – . При этом может увеличиться расстояние между телевизором и стеной. Телевизор с плоским экраном Телевизор с изогнутым экраном- Русский 94 - - Русский 95 -

• Если в месте монтажа на стене есть выступающие элементы, вы можете добиться нужного расстояния между телевизором и ее поверхностью с помощью принадлежностей – . (Отрегулируйте длину детали по горизонтали так, чтобы она была такой же.) При этом расстояние до стены увеличится.

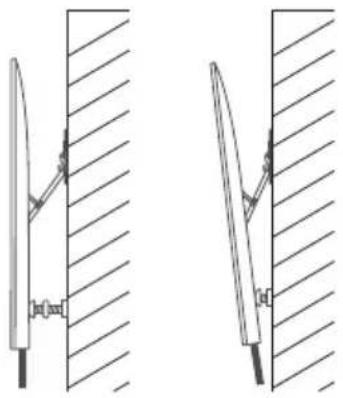

• Если вы используете эти принадлежности, чтобы обеспечить требуемое расстояние, вы сможете потерять возможность установки телевизора под наклоном. При установке под углом расстояние до поверхности стены уменьшается.

• Максимальный угол наклона зависит от модели телевизора. Угол наклона может изменяться, если стена подвержена вибрациям.

• После крепления на стену на некоторых моделях может проявляться люфт в зависимости от формы задней части телевизора. В этом случае используйте распорку (

Треугольная рама повышает устойчивость настенного крепления. При этом может увеличиться расстояние между телевизором и стеной.- Русский 96 - - Русский 97 -

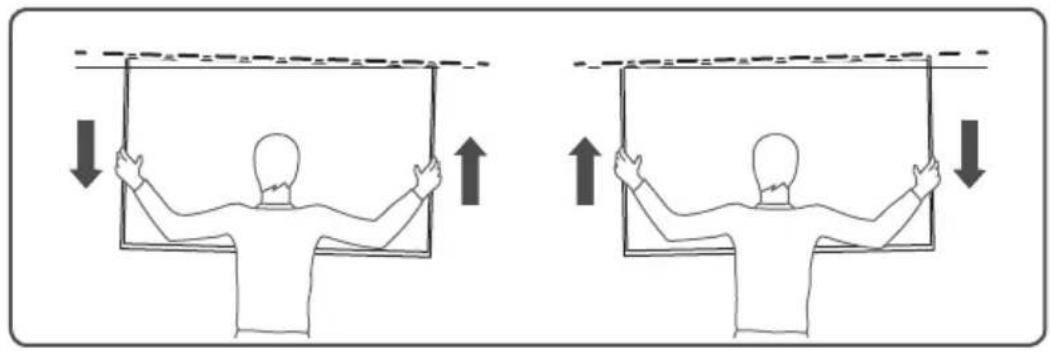

• Если вам не удается отрегулировать расположение телевизора по горизонтали с помощью соответствующей функции, проверьте, правильно ли вы установили его. Если вы не можете воспользоваться функцией горизонтальной регулировки, это означает, что фиксаторы на опорной раме настенного крепления установлены неправильно. Установите их надлежащим образом.

• Положение телевизора по горизонтали можно изменить лишь на 1–2градуса. Чтобы изменить положение телевизора по горизонтали на больший градус, установите настенное крепление заново.

• Если фиксаторы настенного крепления не находятся в крайнем положении, как показано на рисунке, телевизор может изменить положение под незначительным механическим воздействием. Убедитесь, что фиксаторы телевизора установлены до упора.

• Чтобы не повредить кабели при снятии телевизора со стены, отсоедините кабель питания и оптический кабель, прежде чем демонтировать настенное крепление.

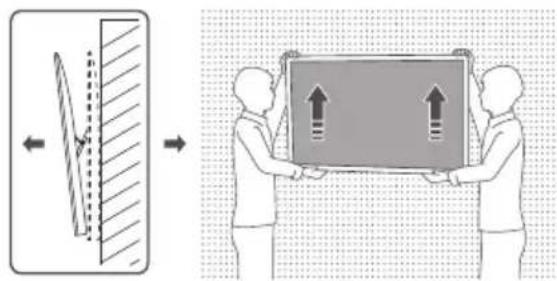

• Снимая телевизор со стены, сначала потяните его вперед, а затем приподнимите (для этой операции обязательно участие двух человек, которые должны поднимать телевизор одновременно). Не прикладывайте силу непосредственно к дисплею.- Русский 96 - - Русский 97 -

• При установке, снятии телевизора, регулировке по горизонтали и наклоне настенного крепления не прикладывайте силу непосредственно к дисплею.

• При установке, снятии телевизора, регулировке по горизонтали и наклоне настенного крепления следите за тем, чтобы не повредить кабели.

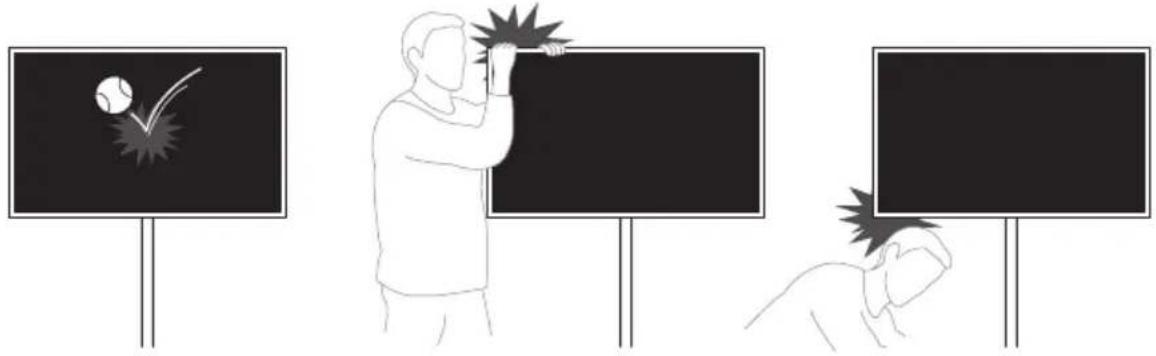

• Избегайте сильных ударов по телевизору и настенному креплению после их установки. Настенное крепление или телевизор могут повредиться, а крепление телевизора к подставке может стать ненадежным. В таком случае установите настенное крепление заново или обратитесь за помощью к специалисту.

• Уточните модель своего изделия, изучите прилагаемое к нему руководство пользователя и убедитесь в том, что телевизор можно прикрепить на стену. – Стена должна быть устойчивой. Если стена недостаточно прочная, укрепите ее перед монтажом изделия. – Если стена не бетонная, уточните у специалиста, можно ли закрепить на ней телевизор. – Если вы не знакомы с характеристиками стены, на которую хотите установить телевизор, уточните их у специалиста по монтажу.

• Чтобы изделие работало оптимальным образом и без неполадок, не выполняйте установку в перечисленных ниже местах. – Места, где могут возникать вибрация и ударные воздействия: изделие может упасть и получить повреждения. – Рядом с противопожарным датчиком: он может среагировать на исходящее от телевизора тепло и запустить оросители. – Рядом с кабелями высокого давления: на работу телевизора и изображение на экране могут влиять помехи от такого кабеля. – Рядом с нагревательными приборами: телевизор может перегреться и выйти из строя. – Выполняйте установку только на вертикальную стену. – Устанавливайте телевизор в недоступных для детей местах. – Не проделывайте выемки и отверстия для установки внутри стены. – Уточните тип и состояние стены, на которую выполняется монтаж. – Выбор используемых материалов зависит от типа стены. При выборе материалов руководствуйтесь приведенными ниже характеристиками. – Использовать все входящие в комплект винты нет необходимости. Минимальное количество используемых винтов– 4шт. – Установка винтов в двух областях, отмеченных на схеме буквой А, является обязательной. – Помимо этого, используйте для крепления не менее двух областей, отмеченных на схеме буквой В, в зависимости от монтажной поверхности. – Для скрытия кабелей внутри стены обратитесь к специалисту-монтажнику.- Українська 98 - - Українська 99 - Застереження щодо встановлення Назва моделі No gap wall mount Ширина (мм) 520 Висота (мм) 280,3 Товщина (мм) 15,9 Нахил телевізора (°) Макс. 10° Розмір упаковки (Ш x Г x В) (мм) 594 x 337 x 75 Вага пакування (кг) 3,5±0,5 Макс. допустима вага телевізора
