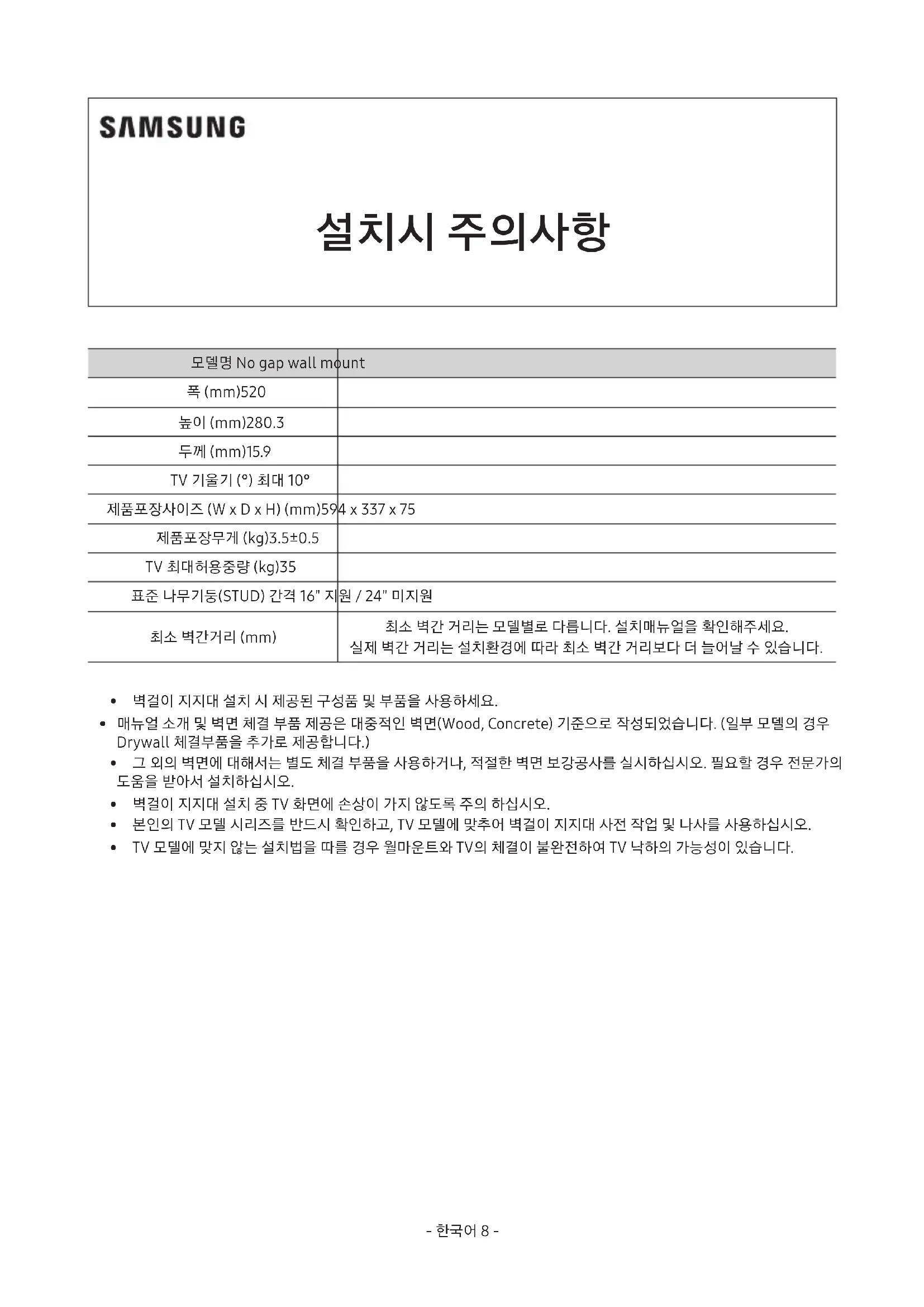

모델명 No gap wall mount
폭 (mm)520
높이 (mm)280.3
두께 (mm)15.9
TV 기울기 (°) 최대 10°
제품포장사이즈 (W x D x H) (mm)594 x 337 x 75
제품포장무게 (kg)3.5±0.5
TV 최대허용중량 (kg)35
표준 나무기둥(STUD) 간격 16" 지원 / 24" 미지원
최소 벽간거리 (mm)	최소 벽간 거리는 모델별로 다릅니다. 설치매뉴얼을 확인해주세요.실제 벽간 거리는 설치환경에 따라 최소 벽간 거리보다 더 늘어날 수 있습니다.

• 벽걸이 지지대 설치 시 제공된 구성품 및 부품을 사용하세요.
• 매뉴얼 소개 및 벽면 체결 부품 제공은 대중적인 벽면(Wood, Concrete) 기준으로 작성되었습니다. (일부 모델의 경우 Drywall 체결부품을 추가로 제공합니다.)
• 그 외의 벽면에 대해서는 별도 체결 부품을 사용하거나, 적절한 벽면 보강공사를 실시하십시오. 필요할 경우 전문가의 도움을 받아서 설치하십시오.
• 벽걸이 지지대 설치 중 TV 화면에 손상이 가지 않도록 주의 하십시오.

• 본인의 TV 모델 시리즈를 반드시 확인하고, TV 모델에 맞추어 벽걸이 지지대 사전 작업 및 나사를 사용하십시오.
  TV 모델에 맞지 않는 설치법을 따를 경우 월마운트와 TV의 체결이 불완전하여 TV 낙하의 가능성이 있습니다.

• 병걸이 지지대 설치 또는 해체시 TV전원이 꺼진 상태에서 반드시 2명 이상 작업을 하세요.
  월마운트를 설치할 때에는 평평한 테이블을 활용하세요. Curved TV일 경우에는 TV 포장재(쿠션)을 활용하세요.

- 벽걸이 지지대 설치 시 설치하려는 TV 사이즈보다 큰 크기의 기울어지지 않은 평면상태의 벽면을 확보한 경우에만 설치가 가능합니다. 벽걸이 설치 후 TV 하단부 커버 또는 TV 하단부 부착물이 벽에 반드시 달아야 합니다. 그렇지 않은 경우 벽걸이 설치가 불가능합니다.

- TV를 벽에 설치 전에 전원 케이블, One connect 케이블을 TV 단자와 연결 후 벽걸이 작업을 진행하세요.

-벽걸이 설치/해체 중 Optical Cable의 손상을 주의하십시오. 특히,발로 Optical Cable을 밞는 것을 주의 하십시오.

- TV와벽걸이지지대를연결할때에는손드라이버를사용하십시오.강한전동드라이버사용시나사산이마모될수있습니다.

- 벽면 상태, 설치조건에 따라 실제 설치되는 TV-벽간 최소거리는 추가적으로 2\~3 mm 또는 그 이상 늘어 날 수 있습니다.

- 벽면 상태,설치조건에 따라 TV 좌우 끝부분 벽간거리는 동일하지 않을 수 있습니다.

- 벽걸이 설치시 TV를 벽에 밀착시키는 경우 벽면 또는 TV뒷면 외관에 스크래치가 발생 할 수 있습니다.

- 벽걸이 설치전 브라켓을 벌리는 동작에는 큰 힘이 필요합니다. 조작시 다치지 않도록 주의하십시오. (TILT 상태 설치시, TV 무게를 견디기 위해 큰 힘으로 설정되어 있습니다.)

- 밀착 설치 조건에 의해 TV 또는 액세서리와 벽면간의 마찰에 의해 벽면 또는 TV 뒷면 외관이 손상될 수 있습니다. 경우에 따라 스크래치 방지 스편지 L 부품을 그림과 같이 사용하십시오. 단, 벽간거리는 늘어날 수 있습니다.

- Q9 시리즈 TV의 경우 그림과 같아 부품을 반드시 부착하여 사용하십시오. TV-벽걸이간 벽간거리에 의한 유동을 억제하고, TV가 앞으로 기울여지는 현상을 방지합니다.

설치조건에 따라 TV가 앞으로 기울어진다면, ⚠ 부품을 2장씩 겹쳐서 사용하세요. 기울어짐 현상을 추가로 개선 할 수 있습니다. 단, 벽간거리는 늘어날 수 있습니다.

- Curved TV는 벽걸이 설치후 TV가 좌우 유동이 있을 수 있습니다(2\~K3품을 조합 사용하여 TV 좌유 유동을 억제할 수 있습니다.(좌/우 부품의 길이는 동일한 길이로 맞추어 주십시오.)

Flat TV의 경우도 K2\~K품 사용시 좌우 유동을 억제할 수 있습니다. 단, 벽간거리는 늘어날 수 있습니다.

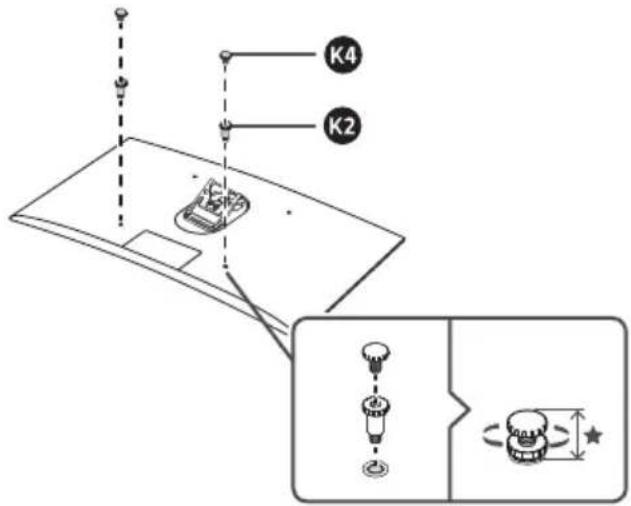

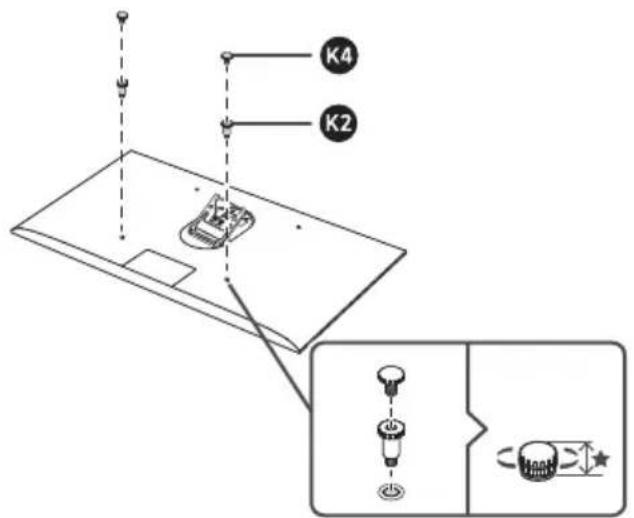

K4 K2

Flat TV Curved TV

K4 K2

- 벽걸이는 설치하려는 벽에 돌출된 구조물이 있는 경우에도K2\~K7품을 조합 사용하여 TV와 벽 사이 간격을 이격할 수 있습니다. (좌/우 부품의 길이는 동일한 길이로 맞추어 주십시오.) 단, 벽간 거리는 늘어납니다.

- 벽면 이격 기능을 사용하는 경우 TILT 상태는 설치가 불가능할 수 있습니다. TILT 기능을 사용할 경우 벽면 이격 거리는 제한적입니다.

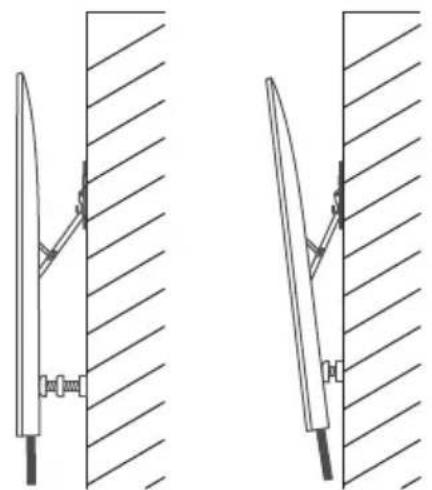

• TILT 상태 설치를 할 경우 TV 모델에 따라 최대 TILT 각도는 다를 수 있습니다. 주변 진동이 있는 환경에서는 TILT 각도가 유지되지 않을 수 있습니다.
• 일부 TV 모델은 TV 후면 디자인에 따라 벽결이 설치 후 유동이 있을 수 있습니다. 이 경우 벽간 이격 홀더(K) 부품을 사용하십시오.

삼각 지지방식에 의해 보다 안정적으로 벽걸이 설치가 가능합니다. 단, 벽간거리는 늘어날 수 있습니다.

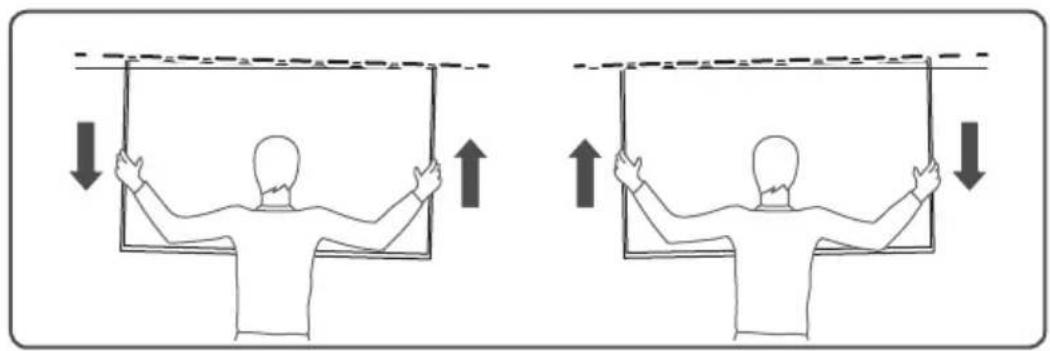

-수평조절 기능 사용시 수평 조절이 안될 경우 설치가 올바르게 되었는지 다시 한번 확인하십시오. 수평조절기능이 안될 경우 벽걸이 지지대의 고정장치가 고정이 안된 것으로 반드시 재 설치하십시오.

- 최대 수평조절 가능 각도는 1\~2도 수준입니다.그 이상 수평 조작이 필요할 경우 벽면 지지대를 다시 설치하십시오.

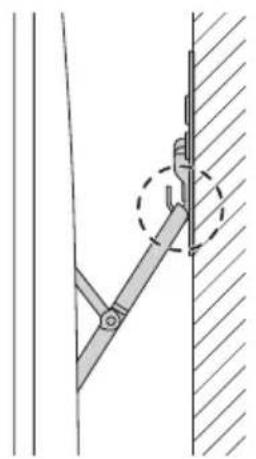

- 벽걸이가 고정장치에 그림과 같이 끝까지 고정이 안된 경우 작은 충격에도 TV가 움직 일 수 있습니다. 이 경우에는 반드시 고정장치에 TV가 끝까지 고정되도록 재설치를 하세요.

- TV를 벽에서 분리할 때에는 케이블 손상이 되지 않도록 전원케이블 / Optical 케이블을 먼저 분리한 후 벽걸이를 분리하세요.

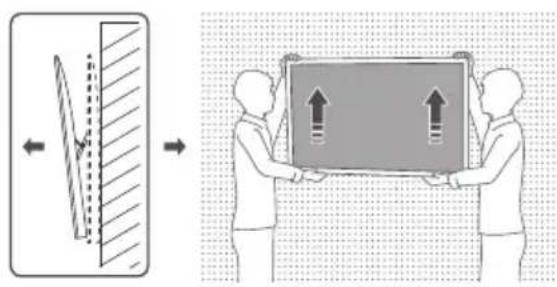

- TV를 벽에서 분리할 때에는 먼저 TV를 앞으로 제んだ 후 2명이 동시에 힘을 주어 위로 당기십시오. 화면에 직접적으로 큰힘이 가해지지 않도록 주의하세요.

-벽걸이 설치/분리/수평조절/TILT조작을 위한TV를 잡을 때에는 화면에 큰험이 가해지지 않도록 주의하세요.
- 벽걸이 설치 / 분리 / 수평 조절 / TILT 조작을 위한 TV를 조작할 때에는 주변 케이블 손상에 주의 하십시오.

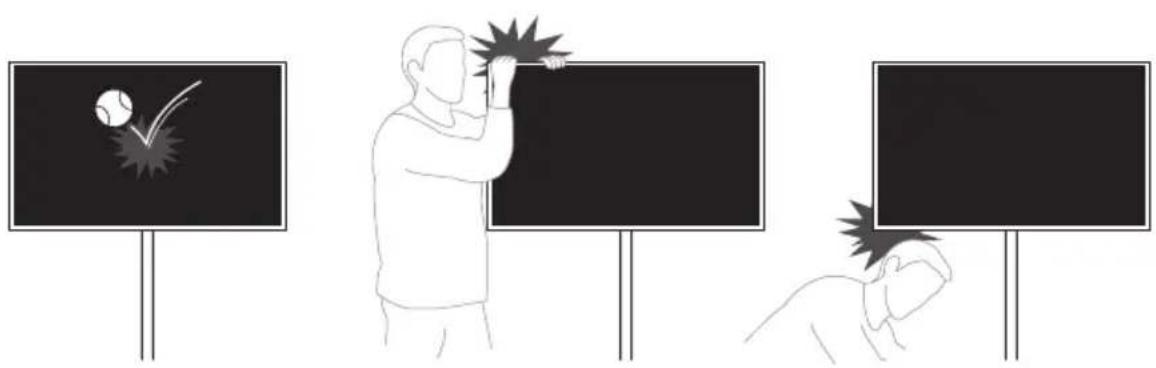

- 월마운트 설치 후 TV 또는 월마운트 지지대에 외부의 충격이 가해지지 않도록 주의 하십시오. 월마운트 또는 TV의 손상 또는 벽걸이 장치와 TV의 연결상태가 불안정해질 수 있습니다. 이 경우 벽걸이를 다시 설치하거나, 전문가의 도움을 받으십시오.

• 제품의 모델을 확인하고, 동봉된 제품별 설치설명서 및 설치 가능한 벽면을 확인하세요.
  -벽면의 안정성을 확인하세요. 벽면 강도가 약한 경우, 벽면을 보강한 다음 설치하세요.
  -시멘트 벽면이 아닌 경우,전문 업체에 문의하여 설치 가능 여부를 확인한 후 설치하세요.
  -설치 벽면에 대한 배경 지식이 없는 경우 전문가에게 설치를 의뢰하세요.

- 제품의 성능 보호와 고장 예방을 위해 다음 장소에는 설치하지 마세요.

-진동이나 충격이 가해질 염려가 있는 곳: 제품이 떨어져서 파손될 수 있습니다.

-스프링클러 감지기 옆: 제품의 열을 감지하고 스프링클러가 작동할 수 있습니다.

-고압 케이블 근처: 제품이 고압 케이블의 간섭을 받아 화면이 제대로 나오지 않을 수 있습니다.

-난방기기 주변: 제품이 과열되어 고장 날 수 있습니다.

-수직 벽면 이외의 장소에는 설치하지 마세요.

-아이의 손이 닿지 않는 곳에 설치하세요.

-벽을 둔고 그 안에 설치하지 마세요.

-설치되는 벽종류 및 상태를 꼭 확인해주세요.
-벽종류에 따라 쓰이는 자재가 다릅니다. 아래 작업사양에 따라 자재를 선택해주세요.
-제공되는 나사는 전부 사용하지 않으셔도 되지만, 4개 이상 반드시 사용해주세요.
-A로 표시된 두 곳의 위치는 꼭 나사로 조립하세요.
-B로 표시된 부분은 환경에 따라 2부분 이상 선택해서 조립하세요.
-케이블을 안보이게 벽에 매립할 경우 전문설치업자에게 문의하세요.
