HƯỚNG DẪN NGƯỜI DÙNG WMNM15EB SAMSUNG

Các Lửu ý khi lắp đặt

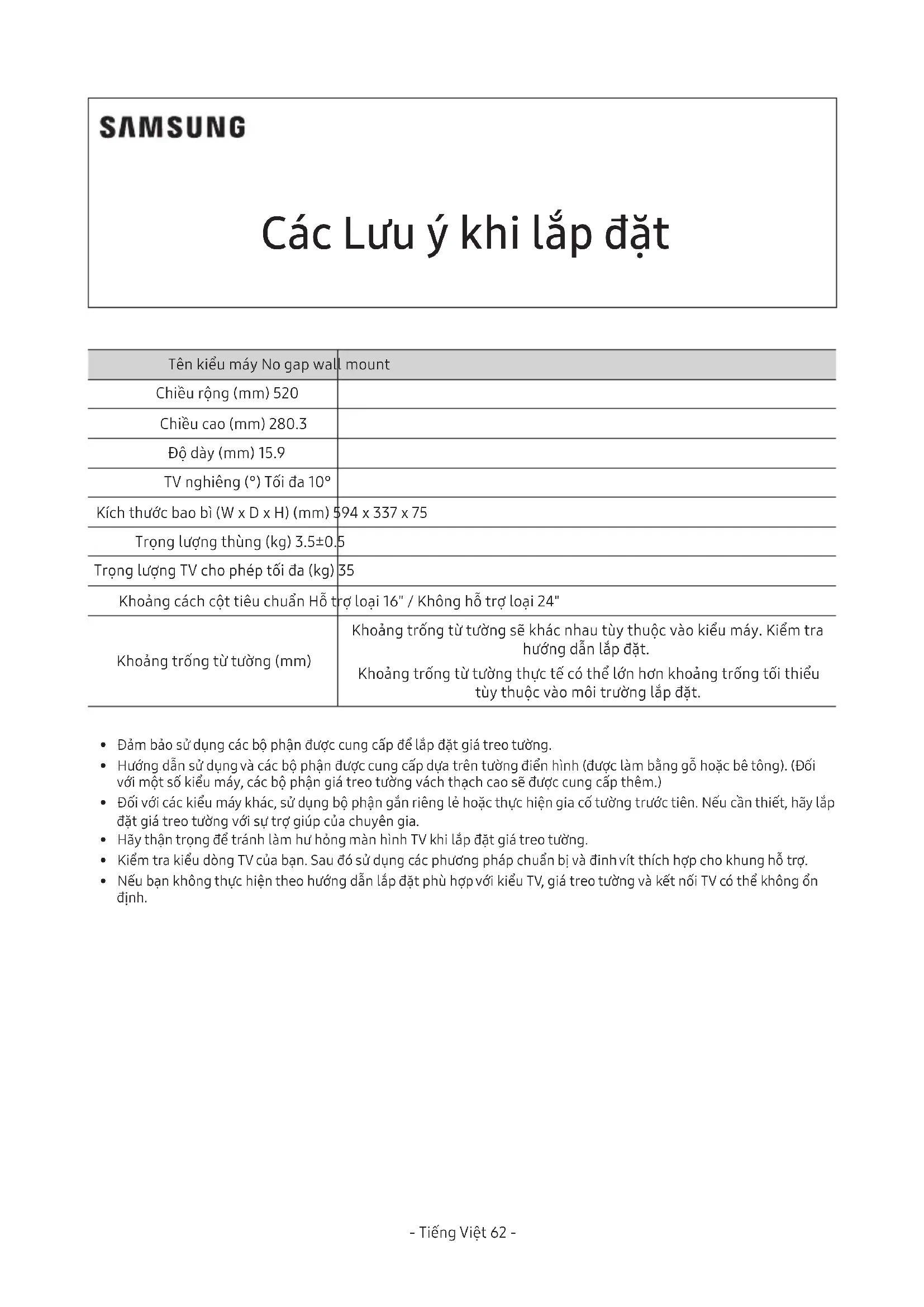

Các Lưu ý khi lắp đặt

Tên kiểu máy No gap wall mount
Chiều rộng (mm) 520
Chiều cao (mm) 280.3
Độ dày (mm) 15.9
TV nghiêng (°) Tối đa 10°
Kích thước bao bì (W x D x H) (mm) 594 x 337 x 75
Trọng lượng thùng (kg) 3.5±0.5
Trọng lượng TV cho phép tối đa (kg) 35
Khoảng cách cột tiêu chuẩn Hồ trợ loại 16" / Không hỗ trợ loại 24"
Khoảng trống từ tưởng (mm)	Khoảng trống từ tưởng sẽ khác nhau tùy thuộc vào kiểu máy. Kiểm tra hướng dẫn lắp đặt.Khoảng trống từ tưởng thực tế có thể lớn hơn khoảng trống tối thiểu tùy thuộc vào môi trường lắp đặt.

• Đảm bảo sử dụng các bộ phận được cung cấp để lắp đặt giá treo tưởng.
• Huống dẫn sử dụng và các bộ phận được cung cấp dựa trên tưởng điền hình (được làm bằng gỗ hoặc bề tông). (Đối với một số kiểu máy, các bộ phận giá treo tưởng vách thạch cao sẽ được cung cấp thêm.)
• Đối với các kiểu máy khác, sử dụng bộ phận gắn riêng lẻ hoặc thực hiện gia cổ tưởng trước tiên. Nếu cần thiết, hãy lắp đặt giá treo tưởng với sự trợ giúp của chuyên gia.
• Hấy thận trọng để tránh làm hư hỏng màn hình TV khi lắp đặt giá treo tưởng.
• Kiểm tra kiểu dòng TV của bạn. Sau đó sử dụng các phương pháp chuẩn bị và đinh vít thích hợp cho khung hỗ trợ.
• Nếu bạn không thực hiện theo hướng dẫn lắp đặt phù hợp với kiểu TV, giá treo tưởng và kết nối TV có thể không ổn định.

- Đảm bảo tất TV và có 2 người làm việc khi lắp đặt hay tháo gỗ khung hỗ trợ giá treo tưởng.

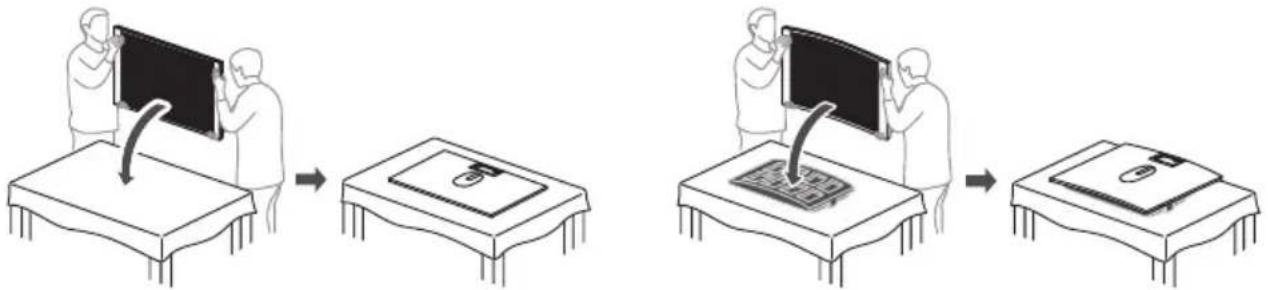

- Sử dụng một bàn phẳng khi lắp đặt giá treo tưởng. Sử dụng vật liệu đóng gói TV (đệm) cho TV màn hình cong.

TV màn hình phẳng TV màn hình cong

- Chỉ lắp đặt giá treo tưởng trên tưởng lớn hơn TV và không bị nghiêng. Sau khí lắp đặt, phần nắp hoặc phụ kiện ở phía dưới TV phải chạm vào tưởng. Nếu không, không được lắp đặt giá treo tưởng.

Tuống lớn hơn TV (Có thể lắp đặt)

Tuồng bị nghiêng (Không thể lắp đặt)

Tuồng không lớn hơn giá treo tuồng (Không thể lắp đặt)

• Hấy kết nối dây nguồn và cáp One Connect vào TV trước khi gắn TV lên tưởng.
• Hãy cần thận không làm hồng cấp quang khi lắp đặt / tháo gỗ giá treo tưởng. Đặc biệt, hãy cần thận không đảm lên cấp quang.
• Sử dụng tua vít để lắp TV vào khung hỗ trợ. Việc sử dụng tua vít điện có thể làm mòn ren đinh vít.
• Khoảng cách tối thiểu giữa TV và tưởng có thể là 2-3 mm hoặc lớn hơn tùy theo bề mặt tưởng hoặc điều kiện lắp đặt.
• Khoảng cách giữa tưởng và bìa trái hoặc bìa phải của TV sẽ khác nhau tùy thuộc vào tưởng và điều kiện lắp đặt.
• Khi lắp đặt giá treo tưởng, có thể xảy ra trầy xuốc ở mặt sau TV hoặc tưởng nếu TV quá gần tưởng.
• Cần nhiều lực để mở giá trước khi lắp đặt giá treo tưởng. Hấy cần thận tránh bị thương khi mở giá. (Sẽ khó mở các giá có tùy chọn độ nghiêng vì chúng cần phải chịu dựng trọng lượng của TV.)

- Trong trường hợp điều kiện lắp đặt chặt, sựva chậm giữa TV/phụ kiện và tưởng có thể làm hồng tường hoặc mặt sau TV. Sử dụng miếng bảo vệ chống trầy xúc☑ như hình vẽ trong các trường hợp như vậy. Tuy nhiên, khoảng cách với tường cần được tăng lên.

- Bạn phải sử dụng các bộ phận L như hình vẽ để gắn TV dòng Q9. Điều này hạn chế sự chuyển động giữa TV và tưởng do khoảng cách từ tưởng và ngăn TV không bị nghiềng vẽ phía trước.

Nếu TV nghiêng về phía trước, sử dụng 2 bộ phận chồng chéo L. Điều đó có thể cải thiện thêm độ nghiêng. Tuy nhiên, khoảng cách với tưởng cần được tăng lên.

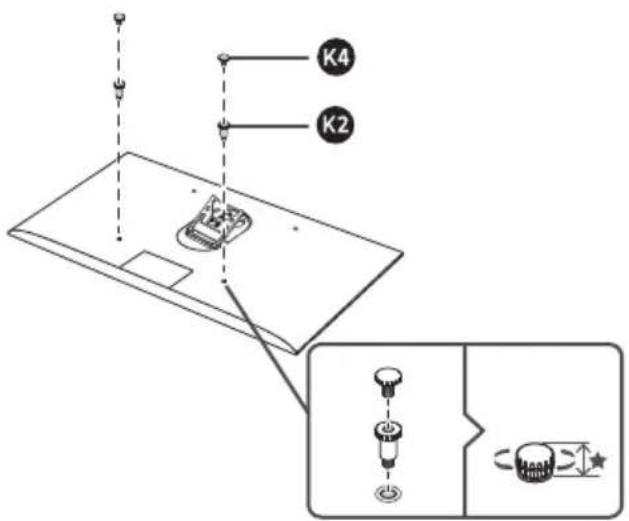

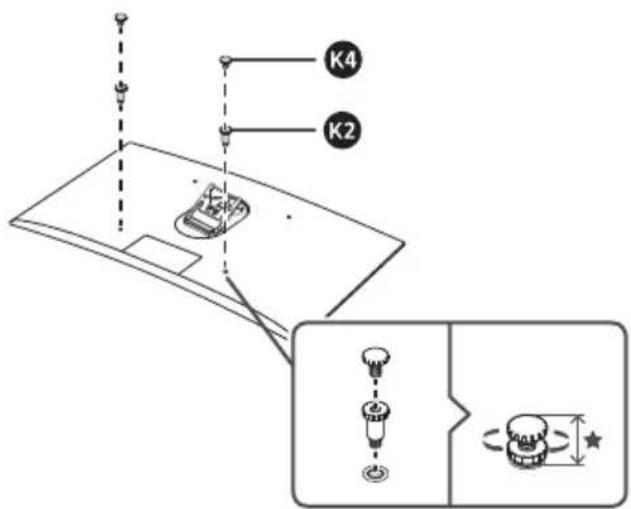

- Một TV màn hình cong có thể di chuyển sang trái và phải sau khi được lắp đặt lên giá treo tưởng. Bạn có thể ngăn TV không bị di chuyển sang trái và phải bằng cách sử dụng đồng thời các phụ kiện K2\~K4 điều chỉnh chiều dài theo chiều ngang của bộ phận cho bằng nhau.)

Bạn cũng có thể giữ không cho TV phẳng di chuyển sang trái và phải bằng cách sử dụng các phụ kiện K2\~Kĩuynhiên, khoảng cách với tưởng cần được tăng lên.

K4 K2

K4 K2

TV màn hình phẳng TV màn hình cong

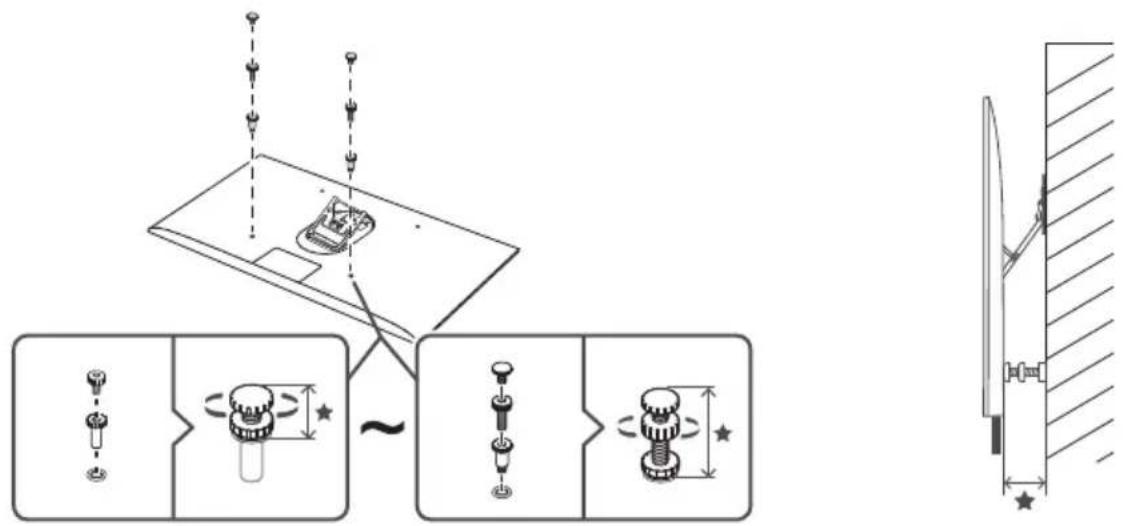

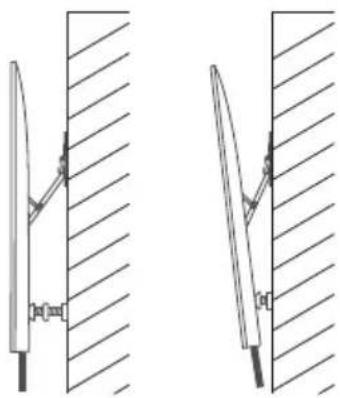

- Nếu có phần nhỏ lên trên tưởng sẽ lắp đặt giá treo, bạn có thể sử dụng các phụ kiện K2\~K7 để đảm bảo đủ khoảng cách giữa TV và tưởng. (Điều chỉnh chiều dài theo chiều ngang của bộ phận cho bằng nhau.) Tuy nhiên, khoảng cách tối tưởng sẽ rộng hơn.

- Nếu bạn đảm bảo khoảng cách bằng các phụ kiện đó, có khả năng bạn sẽ không thể sử dụng tùy chọn nghiêng. Nếu bạn muốn sử dụng tùy chọn nghiêng, khoảng cách đảm bảo sẽ bị giới hạn.

• Góc nghiêng tối đa sẽ khác nhau tùy theo kiểu TV. Góc nghiêng có thể không được duy trì trên tưởng có độ rung.
- Sau khi lắp đặt giá treo tưởng, một số kiểu TV có thể xảy ra di chuyển tùy theo hình dạng phía sau của nó. Trong trường hợp này, hãy sử dụng giá đỡ khoảng cách (K).
Hỗ trợ ba góc cho phép lắp đặt giá treo tưởng ổn định hơn. Tuy nhiên, khoảng cách với tưởng cần được tăng lên.

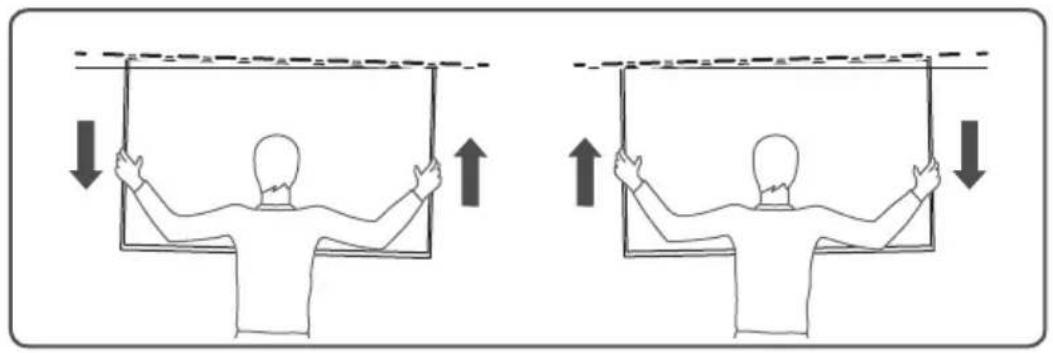

- Nếu bạn không thể điều chỉnh hướng theo chiều ngang bằng chức năng điều chỉnh theo chiều ngang, hãy kiểm tra xem đã lắp đặt đúng chưa.

Các định vị khung hỗ trợ của giá treo tuống sẽ không được cố định đúng nếu bạn không thể sử dụng chức năng điều chỉnh theo chiều ngang. Đảm bảo lắp đặt đúng.

- Huống theo chiều ngang có thể được điều chỉnh chỉ1 đến 2 độ. Để điều chỉnh hướng theo chiều ngang với nhiều góc hơn phạm vi này, hấy lắp đặt lại giá treo tưởng.

- Nếu các định vị của khung giá treo tưởng không được cố định chắc chắn như trong hình, các va chậm khó thấy sẽ làm di chuyển TV. Trong trường hợp này, hãy đảm bảo lắp đặt đúng các định vị để chúng được cố định chắc chắn vào TV bằng mọi cách.

- Để ngăn ngừa hư hỏng cáp khi tháo gỗ TV khởi tuống, hãy ngắt kết nối dây nguồn và cáp quang trước khi gỗ giá treo tuống.

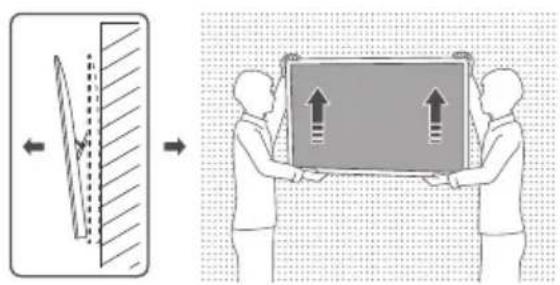

- Khi tháo TV khởi tưởng, đầu tiên kéo TV về phía trước, sau đó hãy đảm bảo rằng có hai người nâng nó lên cùng một lúc. Không tác động lực trực tiếp lên màn hình.

- Không tác động lực trực tiếp lên màn hình khi giữ TV để lắp đặt, tháo gỗ, điều chỉnh hướng theo chiều ngang, hoặc nghiêng giá treo tưởng.

- Hãy cần thận không làm hồng cấp khi bạn di chuyển TV để lắp đặt, tháo gỗ, điều chỉnh hướng theo chiều ngang, hoặc nghiêng giá treo tưởng.

- Hãy chắc chắn rằng TV và giá treo tưởng đúng không bị tác động lực quá mạnh sau khi lắp đặt lên giá treo tưởng. Giá treo tưởng hoặc TV có thể bị hư hại hoặc kết nối giữa TV và thiết bị treo tưởng có thể trợ nên không ổn định. Trong trường hợp đó, hãy lắp đặt lại giá treo trường hoặc tham khảo ý kiến chuyên gia để được hỗ trợ.

- Hãy kiểm tra kiểu sản phẩm cũng nhu hướng dẫn sử dụng kèm theo cho mỗi sản phẩm và kiểm tra xem tưởng có treo được không.

- Đảm bảo tưởng ổn định. Hấy gia cố tưởng trước khi lắp đặt nếu tưởng yếu.

- Nếu không phải tưởng bề tông thì hấy cùng với một chuyên gia kiểm tra xem có thể lắp đặt TV lên tưởng không.

- Tham vấn chuyên viên lắp đặt nếu ban không có kiến thức cơ bản về tưởng mà ban muốn lắp sản phẩm.

• Để duy trì hiệu suất sản phẩm và tránh sự cố, không được lắp đặt vào các vi trí sau.

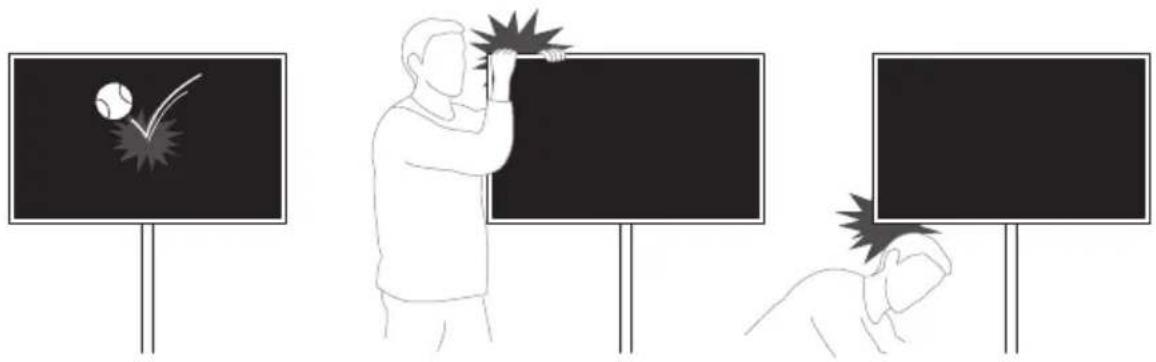

- Nội có nguy cơ rung lắc hoặc va cham: Sản phẩm có thể rơi và bi hỏng.

- Bên canh cảm biến vòi phun: Cảm biến sẽ phát hiện nguồn nhiệt từ TV và khởi đông vòi phun.

- Gần cấp cao áp: TV sẽ bi ảnh hưởng bởi cấp cao áp và màn hình sẽ không hiện thi đúng.

-Gần thiết bị nung: TV sẽ trợ nên quá nhiệt và bị hư hỏng.

-Không lắp đặt nơi nào khác ngoài tượng thẳng đúng.

-Lắp đặt ngoài tâm với của trẻ em.

-Không được khoét thủng tưởng và lắp đặt vào bên trong.

- Đảm bảo kiểm tra loại tưởng và điều kiện tưởng sẽ lắp đặt.

-Vật liệu sẽ được sử dụng sẽ khác nhau tùy vào loại tường. Chon vật liệu dưa vào các đặc tính kỹ thuật dưới đây.

-Bạn không cần phải sử dụng tất cả định vít được cung cấp. Tụy nhiên, bạn phải sử dụng ít nhất 4 định vít.

-Bạn phải sử dụng các đỉnh vít trong hai vị trí được đánh đầu A.

-Chọn ít nhất 2 trong các bộ phận được đánh dấu B để lắp tủy vào môi trường xung quanh.

-Để đi dây cáp ấn trong tưởng, hãy liên hệ một chuyên gia lắp đặt.
