用户手册 WMNM15EB SAMSUNG
| 型號名稱 No gap wall mount | |
| 寬度(公釐)520 | |
| 高度(公釐)280.3 | |
| 厚度(公釐)15.9 | |
| 電視傾斜度(°)最大10° | |
| 包裝盒大小(寬x深x高)(公釐) | 594 x 337 x 75 |
| 包裝重量(公斤)3.5±0.5 | |
| 最大可容許的電視重量(公斤)35 | |
| 標準立柱距離 支援16"/不支援24" | |
| 與牆壁的間隙(公釐) | 與牆壁的最小間隙依型號而異。請查看安裝手冊。與牆壁的實際間隙依安裝環境而定,可能大於最小間隙。 |
- 安裝壁掛架時務必使用隨附的零組件。
- 手冊中的指示和隨附的零件是以一般牆壁(木牆或水泥牆)為準。（部分型號，石膏板安裝零件為額外提供。）
- 若是其他類型，請使用獨立的安裝零件或預先進行牆壁補強。需要時，請借助專家的幫助進行壁掛安裝。
進行壁掛安裝時，請小心勿損壞電視螢幕。
- 檢查電視的型號系列，然後對於使用適當螺絲的支撐框架，採用妥善的準備方法。
- 如果未按照您的電視型號適用的安裝指示，壁掛架和電視連接可能會不穩。
- 安裝或拆卸壁掛架的支撐框架時，務必由兩個人一起進行並且電視必須為關閉狀態。

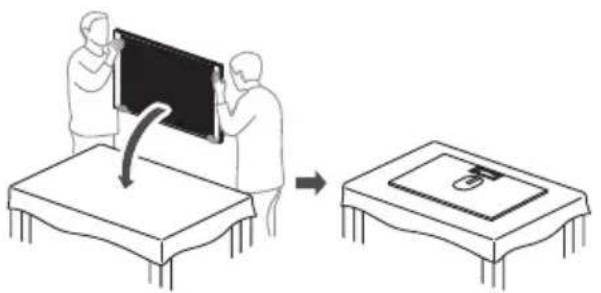

- 安裝壁掛架時請使用平坦的桌子。曲面電視請使用電視包裝材料（護墊）。
- 僅將壁掛架安裝於面積比電視大的牆壁上且牆壁沒有斜面。安裝後，電視底部的護蓋或附件必須接觸牆壁。否則，不得安裝壁掛架。
- 安裝電視到牆上時，將電源線和 One Connect 線纜接到電視。
- 安裝 / 折卸壁掛架時，小心不要損及光纜。尤其小心不要踩踏光纜。
- 使用螺絲起子將電視組裝到支撐框架。使用電動螺絲起子可能導致螺紋磨損。
- 電視和牆壁間的最小距離依牆面或安裝條件可以在 2-3 公釐或以上。
- 牆壁和電視左側或右側的距離會依牆壁和安裝條件而所有差異。
- 安裝壁掛架時，若電視太靠近牆壁，可能會刮傷電視背面或者牆壁。
- 安裝壁掛架之前，若要打開支架需要較大的施力，打開支架時小心不要傷到自己。（具備傾斜選項的支架較難打開，因為需要承受電視的重量）。
- 若安裝條件不佳，電視/附件和牆壁間的摩擦可能導致牆壁或電視背面受損。遇到這類情況時，請如圖示使用防刮保護器。不過，與牆壁間的距離可能增加。
- 您必須按照圖示使用零件連接 Q9 系列電視。這可限制因為電視和牆壁間的距離造成的移動，以及防止電視向前傾斜。
若電視向前傾斜，請使用2個零件重疊。這可額外改善傾角狀況。不過，與牆壁間的距離可能增加。

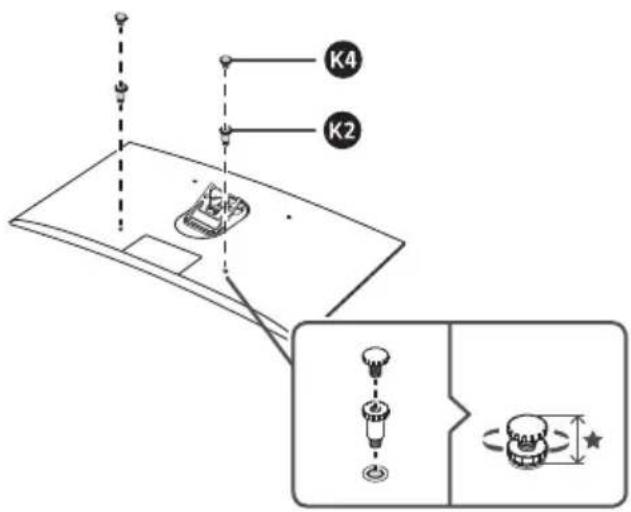

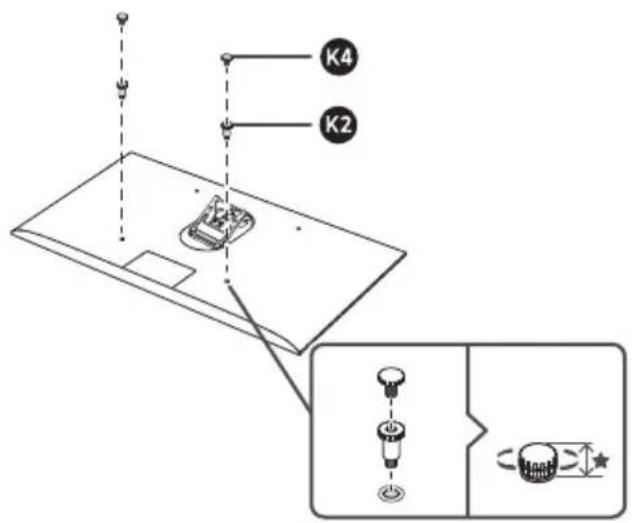

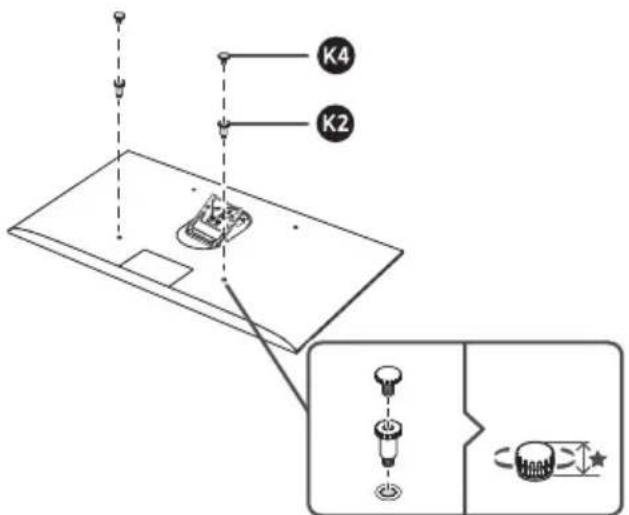

- 曲面電視可能在安裝到壁掛架之後左右移動。您可以一起使用附件 K2-K4 防止電視左右移動。（將零件的水平長度調整為一樣。）

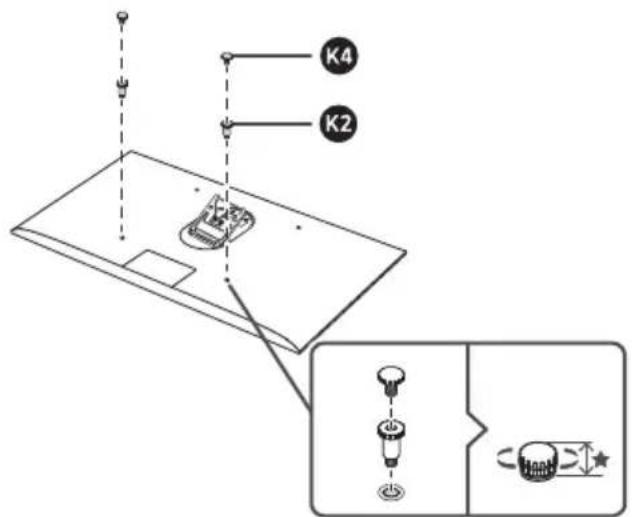

您可以使用附件 K2、K4 止平板電視左右移動。不過，與牆壁間的距離可能增加。


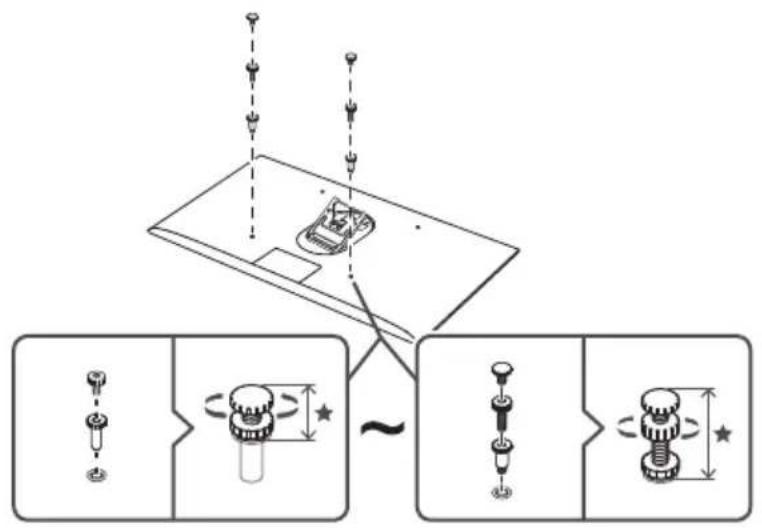

K4 K2- 如果您要安裝壁掛架的牆上有突出的部分，可以使用附件 K2-K7 確保電視和牆壁間有足夠的距離。（將零件的水平長度調整為一樣。）
不過，與牆壁間的距離會變大。
- 如果您使用這些附件確保距離，則可能無法使用傾斜選項。若要使用傾斜選項，固定距離則會受限。
- 各電視機型的最大傾斜角度可能會有所不同。在會震動的牆上可能無法維持斜角度。

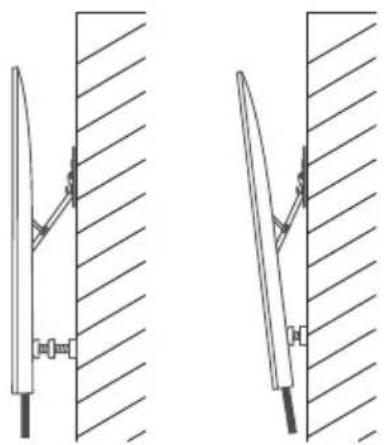

- 安裝壁掛架後，依電視後面的形狀而定，部分電視機型能會發生移動現象。在此情況下，請使用間隔螺栓（K）
三角形支撐可使壁掛架的安裝更穩固。不過，與牆壁間的距離可能增加。

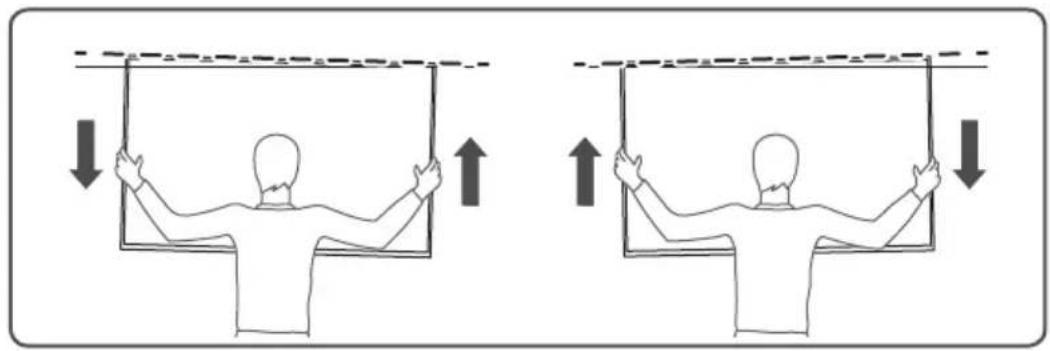

- 如果使用水平調整功能時無法調整水平準位，請檢查安裝是否正確。
如果無法使用水平調整功能，壁掛架支撐架上的固定器可能未妥善固定。確保已妥當安裝。

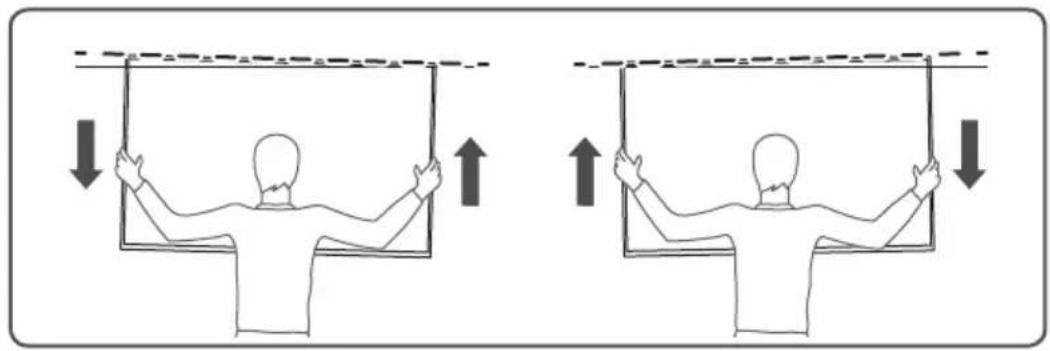

- 可調整的水平角度只有1到2度。若要將水平調整為超過此範圍的角度，請重新安裝壁掛架。

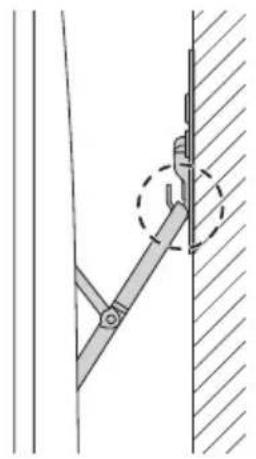

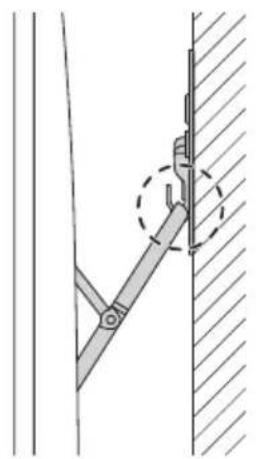

- 如果壁掛架的固定器未如圖所示固定到邊緣，輕微的碰撞都可能使電視移動。若是此情況，請確定固定器是否正確安裝，使其完全固定到電視的邊緣。
- 為防止從牆上拆卸電視時纜線受損，請在拆卸壁掛架之前先中斷電源線和光纜的連接。

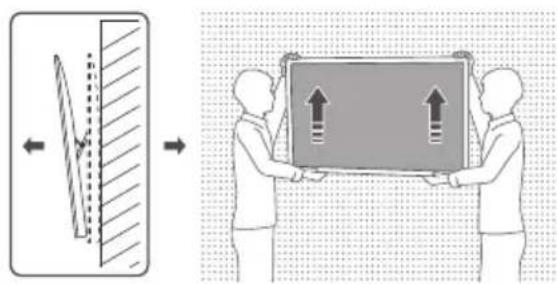

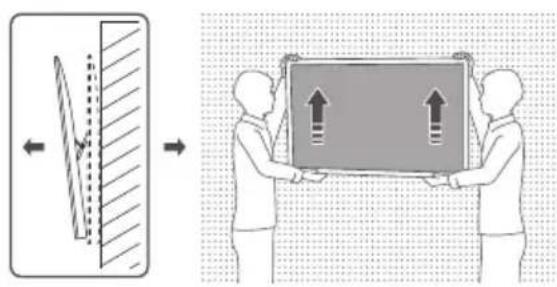

- 將電視從牆上卸下時，請先往前拉，然後務必由兩人同時向上抬起。切勿對顯示螢幕直接施力。
- 抓握電視進行安裝、拆卸和調整水平或傾斜壁掛架時，切勿對顯示螢幕直接施力。
- 對於電視進行安裝、拆卸和調整水平或傾斜壁掛架時，小心勿損及任何纜線。

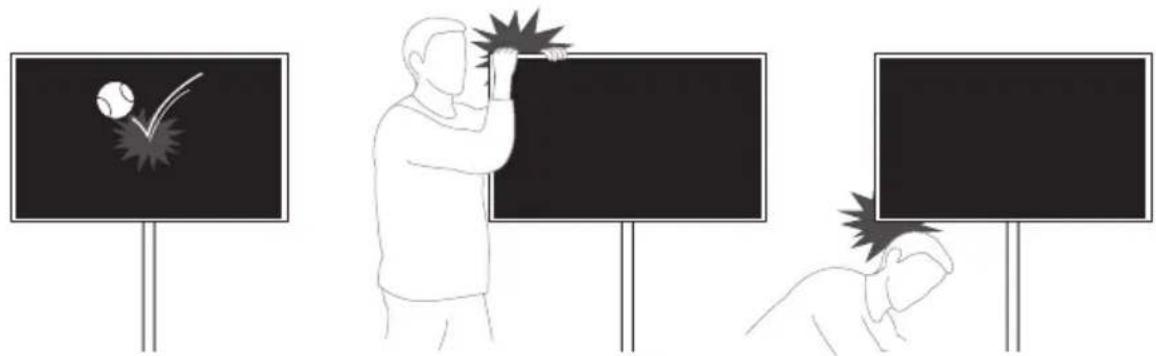

- 確保安裝壁掛架後，電視和壁掛架不會受到強力碰撞。壁掛架或電視可能受損，或者電視與壁掛架的連接處可能變得不穩。若是此狀況，請重新安裝壁掛架或者向專家尋求協助。
- 檢查產品機型以及每項產品隨附的使用者手冊，並檢查牆壁是否適合安裝電視。
- 確保牆壁穩固。如果牆壁不牢固，請在安裝之前強化牆壁。
- 如果不是水泥牆，請與專家確認是否適合安裝電視。
- 如果您對於要安裝產品的牆壁沒有任何背景知識，請洽詢專業人士。
- 為了確保產品的性能以及預防故障，請勿安裝在下列位置。
- 放在有震動或電擊風險的地方：產品可能會掉落而損壞。
-撒水器的感應器旁：感應器會偵測到電視的熱氣，而撒水器可能因此啟動。
-靠近高壓纜線：電視可能受到高壓纜線的影響，螢幕可能不會正常顯示。
-靠近暖氣機或加熱器：電視可能會過熱和故障。
- 切勿安裝在垂直牆面以外的表面上。
- 安裝於小孩碰觸不到的地方。
-切勿為了安裝穿鑿牆壁。
-依牆壁類型而定，使用的材料可能不同。根據以下規格選擇材料。
- 您不需要使用所有隨附的螺絲。不過，至少需要使用 4 個螺絲。
- 您必須在標示為 A 的兩個位置使用螺絲。
-依照周遭環境而定，至少選擇標示 B 的兩個零件進行組裝。
- 若要將纜線隱藏在牆壁內，請洽詢專業人士。
SAMSUNG
壁挂安装注意事项
| 型号 No gap wall mount | |
| 宽度(毫米)520 | |
| 高度(毫米)280.3 | |
| 厚度(毫米)15.9 | |
| 倾斜角度(°)最大10° | |
| 包装尺寸(宽x深x高)(毫米)594 x 337 x 75 | |
| 包装重量(千克)3.5±0.5 | |
| 最大承重量(千克)35 | |
| 标准龙骨距离 支持16"/不支持24" | |
| 离墙壁的间距(毫米) | 与墙壁的最小间隙因机型而异。请查阅安装手册。与墙壁的实际间隙可能大于最小间隙,具体取决于安装环境。 |
- 安装壁挂支架时，请务必使用随附的组件和零件。
- 随附的零件和用户手册中的指示适用于典型（木质或混凝土）墙壁。（某些型号额外提供干墙安装部件。）
- 若出现其他情况，请使用单独的安装零件或提前加固墙壁。如有必要，请在专业人士协助下安装壁挂支架。
- 安装壁挂支架时，注意不要损伤电视屏幕。
- 检查电视的型号。然后，使用合适的螺钉适当准备好支架。
-
如果您不按照相关电视型号的安装说明操作，壁挂支架和电视将无法牢固连接。
-
在安装或拆卸壁挂支架时，应由两个人协作，并确保电视已关闭。

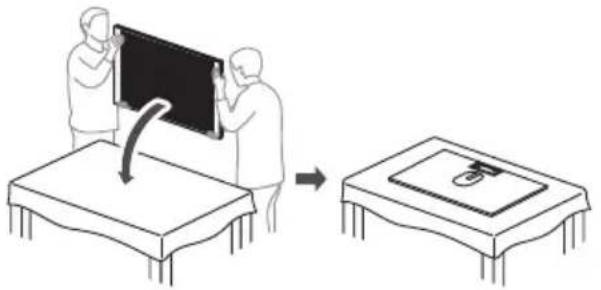

- 请借助平整的桌子安装壁挂支架。为曲面电视安装壁挂支架时，请使用电视包装材料（垫子）。
- 安装壁挂支架的墙壁面积应大于电视，且无倾斜。安装完成后，电视机的外壳或底部附件必须接触墙面。否则，不得安装壁挂支架。
墙壁面积大于电视（适合安装）
- 将电视挂到墙上之前，请将电源线和 One Connect 线缆连接到电视。
- 在安装/拆卸壁挂支架时，请注意不要损坏光缆。特别注意不要踩踏光缆。
- 用螺丝刀将电视安装到支架上。使用电动螺丝刀可能会磨损螺纹。
- 电视与墙壁之间的最小距离应为2-3毫米，具体取决于墙面或安装条件。
- 根据不同的墙壁和安装条件，墙壁与电视左侧或右侧之间的距离可能会有所不同。
- 在安装壁挂式电视时，如果电视离墙壁过近，电视背面或墙壁上可能会被刮伤。
- 安装壁挂支架之前需用力掰开托架。掰开托架时，请注意不要弄伤自己。（具有倾斜功能的托架由于要承受电视的重量，所以很难掰开。）
- 如果安装得过紧，电视/配件与墙壁之间的摩擦可能会损坏墙壁或电视背面。在这种情况下，请使用如图所示的防刮装置①。但是电视与墙壁之间的距离可能会变大。
- 请务必使用如图所示的部件安装 Q9 系列电视。此配件可以限制因墙壁和电视间的间隙而产生的移动，并防止电视前倾。
如果电视前倾，请使用 2 个重叠的 L 部件。这样可以进一步改善前倾现象。但是电视与墙壁之间的距离可能会变大。
- 曲面电视安装到壁挂支架上之后可能会左右移动。您可以搭配使用配件 K2-K4 来防止电视左右移动。（将零件的水平长度调整一致。）
您可以搭配使用配件 K2-K3 防止平板电视左右移动。但是电视与墙壁之间的距离可能会变大。


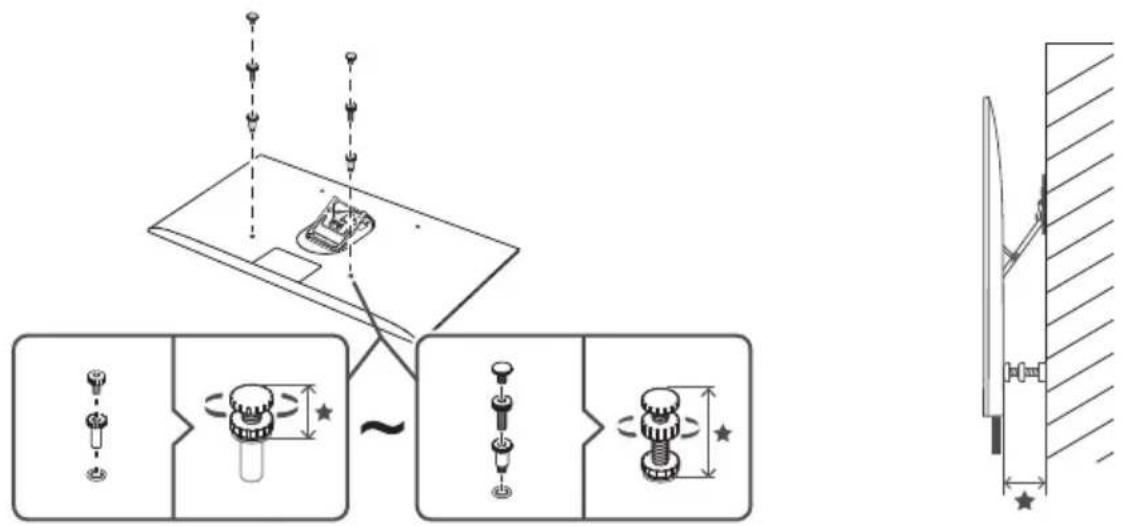

K4 K2- 如果想在墙壁的突出位置安装壁挂式电视，您可以使用配件 K2-K7 来确保电视与墙面之间留有足够的距离。（将零件的水平长度调整一致。）
否则，电视与墙壁之间的距离会变得更大。

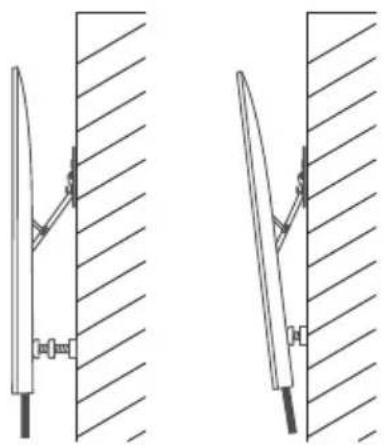

- 使用这些配件来保持距离可能会导致倾斜功能无法使用。如果要使用倾斜功能，应限制安全距离。
- 最大倾斜角度因机型而异。受到震动后，电视在墙壁上的倾斜角度可能会改变。
- 壁挂支架安装完毕后，某些型号的电视可能会出现移动现象，这取决于电视背面的形状。在这种情况下，请使用分离固定件(K)。
三角形支撑法能使壁挂支架安装得更稳固。但是电视与墙壁之间的距离可能会变大。
- 如果您无法使用水平调整功能来调整水平位置，请检查安装方式是否正确。

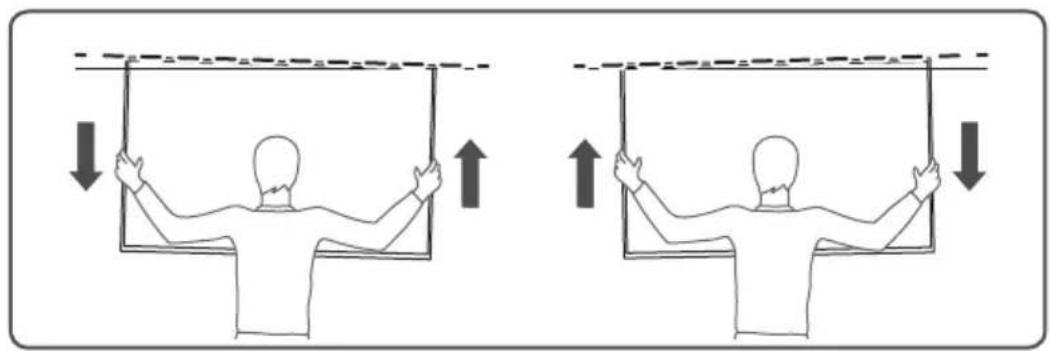

如果您无法使用水平调整功能，壁挂支架的固定器可能未正确安装。请确保正确安装固定器。 - 水平位置仅可调节 1 到 2 度。若要使调节角度更大，请重新安装壁挂支架。

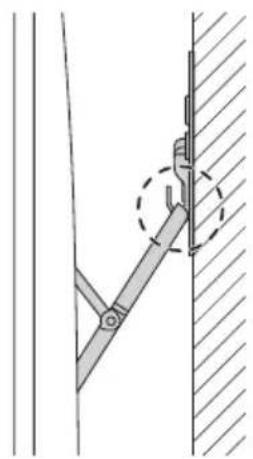

- 如果壁挂支架的固定器未如图所示完全紧固，轻微的影响就可能使电视移动。在这种情况下，请确保正确安装固定器，以便固定器能够完全固定住电视。
- 为防止在从墙上拆下电视时损坏线缆，请在拆卸壁挂式电视之前断开电源线和光缆的连接。
- 从墙上拆下电视时，先将其向前拉，然后务必由两个人同时向上拉。切勿对显示屏直接施力。
- 当您扶住电视进行安装、拆卸、调整水平位置或倾斜壁挂架，切勿对显示屏直接施力。
- 当您抬起电视进行安装、拆卸、调整水平位置或倾斜壁挂架时，请注意不要损坏线缆。
- 壁挂支架安装后，请避免让电视和壁挂支架受到大力撞击。壁挂支架或电视可能会因此受损，或者连接电视和壁挂支架的装置可能会丧失稳定性。在这种情况下，请重新安装壁挂支架或咨询专业人士寻求帮助。
- 查看产品型号以及随附的各产品用户手册，并检查墙壁是否能够安装壁挂式电视。
- 确保墙壁结实。如果墙壁不结实，请在安装之前进行加固。
- 如果墙壁不是水泥材质，请咨询专业人士，以确定是否能够安装壁挂式电视。
- 如果您不了解想要安装电视的墙壁的情况，请咨询专业安装人员。
- 为了确保产品性能并防止发生故障，请勿将其安装在下述位置。
- 安装在有震动风险的位置：产品可能会掉落并受损。
-洒水器感应器旁边：感应器可能会检测到电视的热量，然后自动开始洒水。 - 高压电缆附近：电视可能会受高压电缆影响，屏幕可能无法正常显示。
- 取暖器附近：可能会导致电视温度过高，无法正常工作。
- 仅可安装在垂直墙面上。
- 请安装在儿童接触不到的位置。
- 切勿凿穿墙体将电视安装在墙壁内。
- 请务必检查要安装电视的墙面的类型和状况。
- 要采用的材料可能因墙壁类型而异。根据以下说明挑选材料。
- 无需用到随附的所有螺钉。但您必须至少使用其中 4 颗螺钉。
- 您必须在标有 A 的两个位置使用螺钉。
- 根据环境选择至少 2 个标记为 B 的部位进行组装。
- 要将线缆埋入墙壁中，请联系专业安装人员。
SAMSUNG

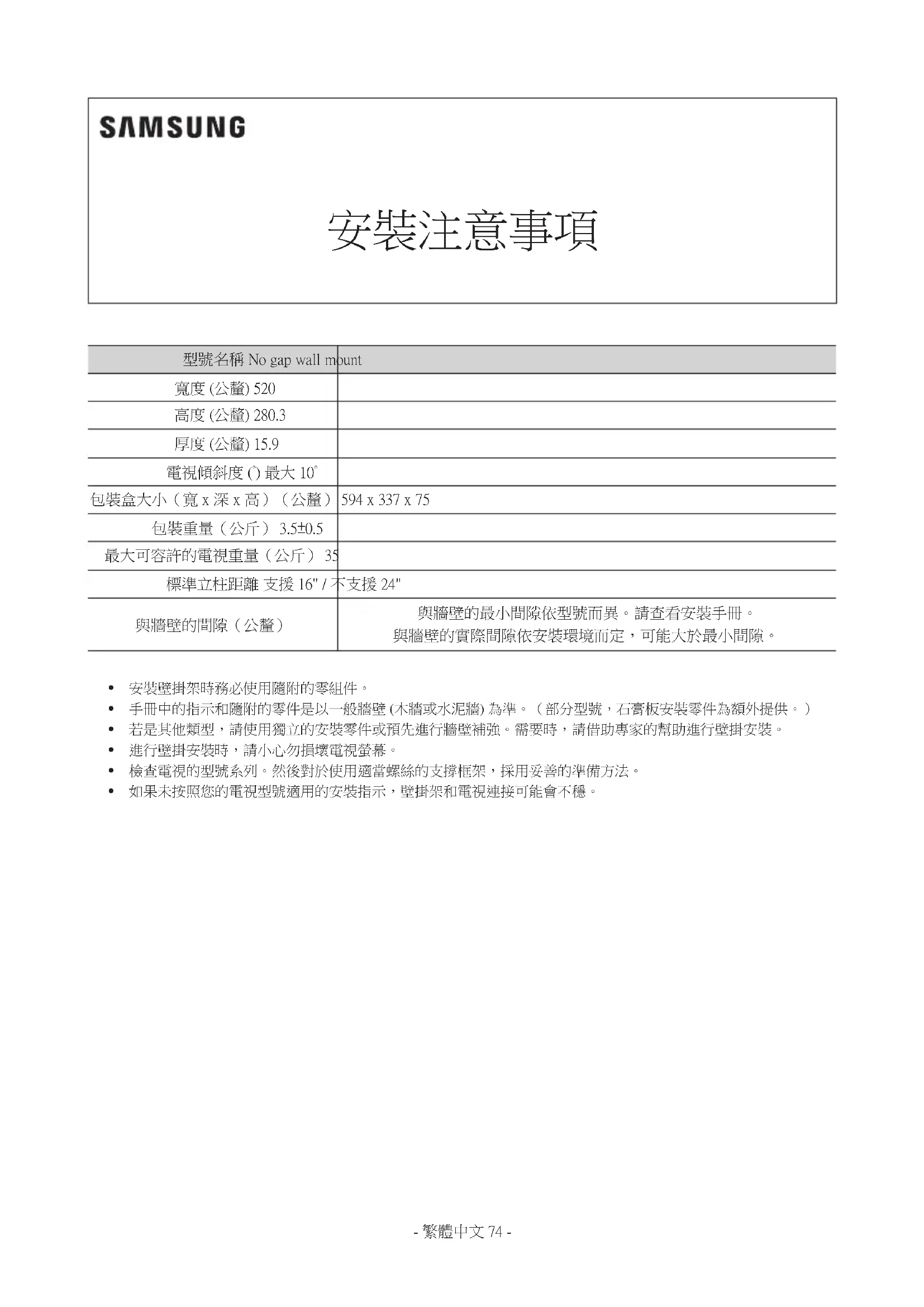

安裝注意事項
| 型號名稱 No gap wall mount | |
| 寬度(毫米)520 | |
| 高度(毫米)280.3 | |
| 厚度(毫米)15.9 | |
| 電視傾斜度(°)最大10° | |
| 包裝盒大小(寬x深x高)(毫米)594 x 337 x 75 | |
| 包裝重量(千克)3.5±0.5 | |
| 最大可容許的電視重量(千克)35 | |
| 標準立柱距離支援16”/不支援24” | |
| 與牆壁的間隙(毫米) | 與牆壁間的最小間隙視型號而有所不同。請查閱安裝手冊。視安裝環境而定,與牆壁間的實際間隙可能大於最小間隙。 |
- 安裝壁掛架時務必使用隨附的零組件。
- 手冊中的指示和隨附的零件是以一般牆壁（木牆或混凝土牆）為準（部分型號，石膏板安裝零件為額外提供。）
- 若是其他型號，請使用獨立的安裝零件或預先進行牆壁補強。需要時，請專家幫忙進行壁掛安裝。
- 進行壁掛安裝時，請小心勿損壞電視螢幕。
- 檢查電視的型號系列。然後對於需要使用適當螺絲的支撐框架，採行妥善的準備方法。
- 若未按照您的電視型號適用的安裝指示，壁掛架和電視連接可能會不穩。
- 安裝或拆卸壁掛架的支撐框架時，務必由兩個人共同進行並且電視必須關閉。
- 安裝壁掛架時請使用平坦的桌子。對於曲面電視，請使用電視用包裝材料（軟墊）。
- 僅將壁掛架安裝於面積比電視大的牆壁上並且牆壁沒有斜面。安裝後，電視底部的護蓋或附件必須接觸牆壁。否則，不得安裝壁掛架。
面積大於電視的牆壁
(可安裝)
- 將電視安裝到牆上之前，先將電源線和 One Connect 線纜連接到電視。
- 安裝 / 拆卸壁掛架時，小心不要損壞光纜。尤其小心不要踩踏光纜。
- 使用螺絲刀將電視組裝到支撐框架。使用電動螺絲刀可能導致螺紋磨損。
- 電視和牆壁間的最小距離依牆面或安裝條件可以在2-3毫米或以上。
- 牆壁和電視左側或右側的距離會依牆壁和安裝條件而所有差異。
- 安裝壁掛架時，若電視太靠近牆壁，可能會刮傷電視背面或者牆壁。
- 安裝壁掛架之前，若要打開支架需要較大的施力，因此打開支架時小心不要傷到自己（具備傾斜選項的支架，因為需要承受電視的重量，較難打開）。
- 若安裝條件不佳，電視/附件和牆壁間的摩擦可能導致牆壁或電視背面受損。遇到這類情況時，請如圖示使用防刮保護器。不過，與牆壁間的距離可能增加。
- 您必須使用圖示中的零件來連接 Q9 系列電視。這可限制電視和牆壁間因為距離而產生的移動，以及防止電視向前傾斜。
如果電視向前傾斜，請使用2個重疊的零件。這可改善傾斜度。不過，與牆壁間的距離可能增加。
- 曲面電視可能在安裝到牆上後往左和往右移動。您可以一起使用配件 K2\~K4 來抑制電視往左和往右移動。（將零件的水平長度調整為一樣）。
您也可以一起使用配件 K2\~K4抑制平面電視往左和往右移動。不過，與牆壁間的距離可能增加。
不過，與牆壁間的距離會變大。

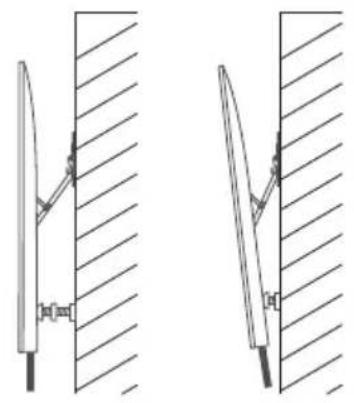

- 如果您使用這些附件確保距離，可能會無法使用傾斜選項。若要使用傾斜選項，固定距離會受限。
- 各電視機型的最大傾斜角度可能會有所不同。在會震動的牆上可能無法維持斜角。
- 壁掛安裝完成之後，部分電視型號依電視背面形狀而定，可能會發生移動。在此情況下，請使用分離固定器。
三角支撐可讓壁掛安裝更穩固。不過，與牆壁間的距離可能增加。
- 如果使用水平調整功能時無法調整水平準位，請檢查安裝是否正確。
如果無法使用水平調整功能，壁掛架支撐架上的固定器可能未固定妥當。確保已安裝妥當。
- 可調整的水平角度只有1到2度。若要將水平調整為超過此範圍的角度，請重新安裝壁掛架。
- 如果壁掛架的固定器未如圖示固定到邊緣，輕微的碰撞都可能使電視移動。若是此情況，請確定固定器是否正確安裝，使其完全固定到電視的邊緣。
- 為防止從牆上拆卸電視時纜繩受損，請在拆卸壁掛架之前先中斷電源線和光纜的連接。

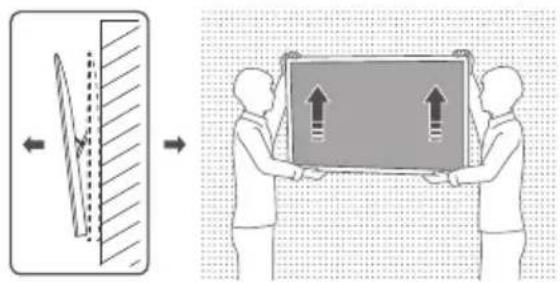

- 把電視從牆上卸下時，請先往前拉，然後務必要由兩人同時往上抬起。切勿對顯示螢幕直接施力。
- 抓握電視進行安裝、拆卸和調整水平或傾斜壁掛架時，切勿對顯示螢幕直接施力。
- 對於電視進行安裝、拆卸和調整水平或傾斜壁掛架時，小心勿損及任何纜繩。

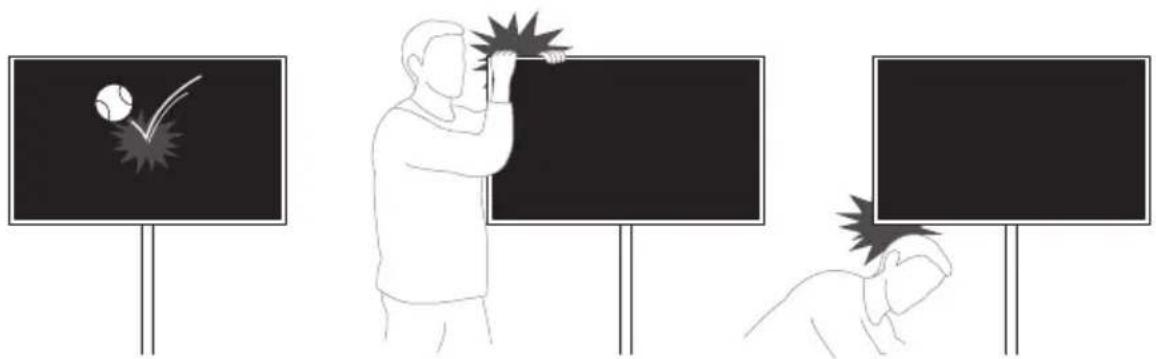

- 確保安裝壁掛架後，電視和壁掛架不會受到強力碰撞。壁掛架或電視可能受損，或者電視與壁掛架的連接處可能變得不穩。若是此狀況，請重新安裝壁掛架或者向專家求助。
- 檢查產品機型以及每項產品隨附的使用者手冊，並檢查牆壁是否適合安裝電視。
- 確保牆壁穩固。如果牆壁不牢固，請在安裝之前強化牆壁。
- 如果不是水泥牆，請與專家確認是否適合安裝電視。
- 如果您對於要安裝產品的牆壁沒有任何背景知識，請洽詢專業人士。
- 為了確保產品的性能以及預防故障，請勿安裝在下列位置。
- 放在有震動或電擊風險的地方：產品可能會掉落而損壞。
-撒水器的感應器旁：感應器會偵測到電視的熱氣，而撒水器可能因此啟動。
-靠近高壓纜繩：電視可能受到高壓纜繩的影響，螢幕可能不會正常顯示。
-靠近暖氣機或加熱器：電視可能會過熱和故障。
-切勿安裝在垂直牆面以外的表面上。 - 安裝在小孩碰觸不到的地方。
-切勿為了安裝穿鑿牆壁。
- 務必檢查您要安裝的牆壁類型和狀況。
-依牆壁類型而定，使用的材料可能不同。根據以下規格選擇材料。 - 您不需要使用所有隨附的螺絲。不過，至少需要使用 4 個螺絲。
- 您必須在標示為 A 的兩個位置使用螺絲。
-依照周遭環境而定，至少選擇標示 B 的兩個零件進行組裝。
-如果要將纜線隱藏在牆壁內部，請洽詢專業人士。
