PANDUAN PENGGUNA WMNM15EB SAMSUNG

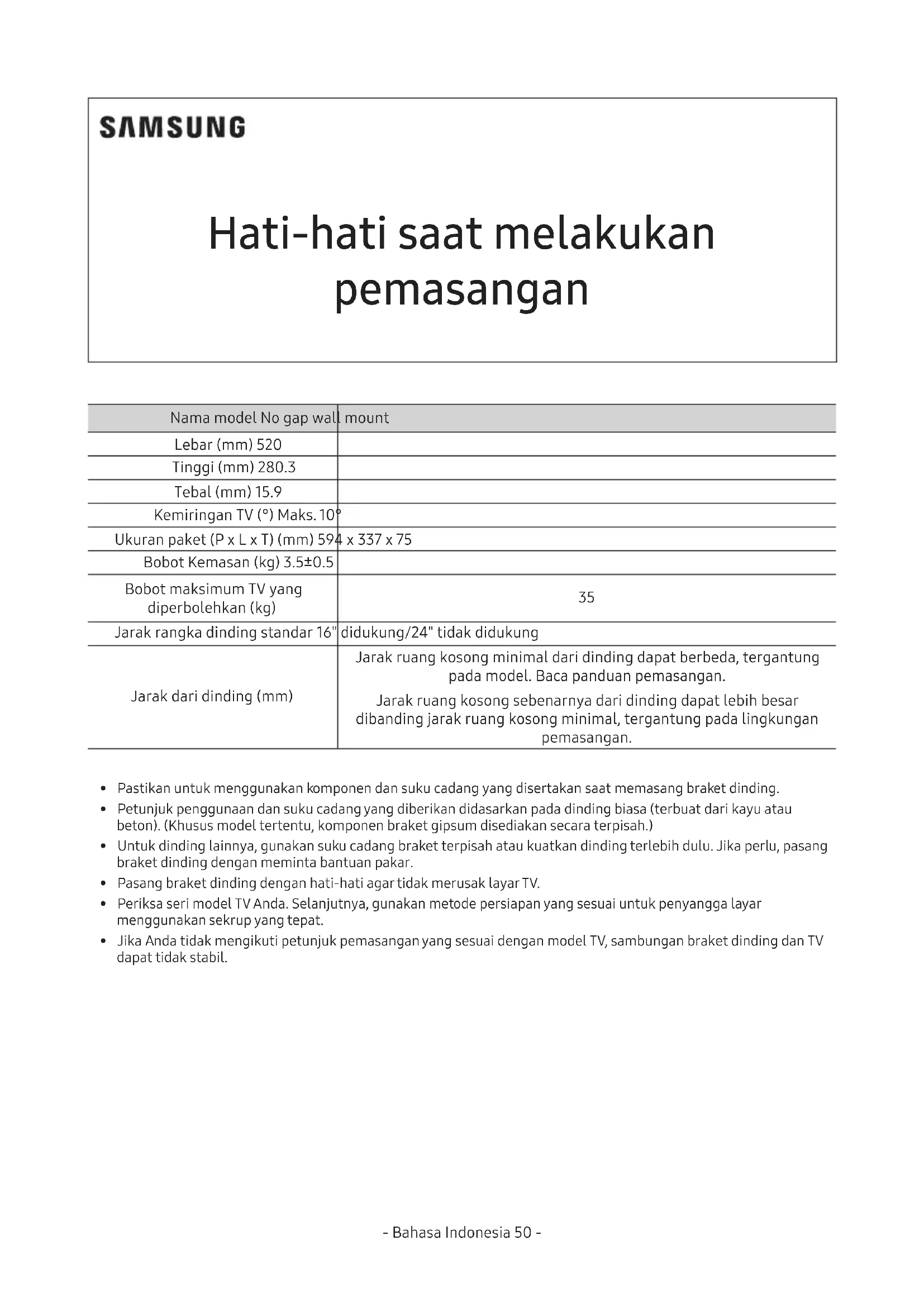

Jarak rangka dinding standar 16" didukung/24" tidak didukung Jarak dari dinding (mm) Jarak ruang kosong minimal dari dinding dapat berbeda, tergantung pada model. Baca panduan pemasangan. Jarak ruang kosong sebenarnya dari dinding dapat lebih besar dibanding jarak ruang kosong minimal, tergantung pada lingkungan pemasangan.

• Pastikan untuk menggunakan komponen dan suku cadang yang disertakan saat memasang braket dinding.

• Petunjuk penggunaan dan suku cadang yang diberikan didasarkan pada dinding biasa (terbuat dari kayu atau beton). (Khusus model tertentu, komponen braket gipsum disediakan secara terpisah.)

• Untuk dinding lainnya, gunakan suku cadang braket terpisah atau kuatkan dinding terlebih dulu. Jika perlu, pasang braket dinding dengan meminta bantuan pakar.

• Pasang braket dinding dengan hati-hati agar tidak merusak layar TV.

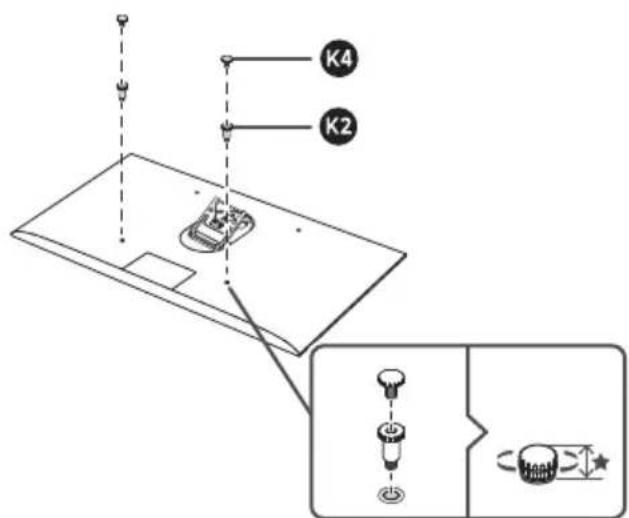

• Periksa seri model TV Anda. Selanjutnya, gunakan metode persiapan yang sesuai untuk penyangga layar menggunakan sekrup yang tepat.

• Jika Anda tidak mengikuti petunjuk pemasangan yang sesuai dengan model TV, sambungan braket dinding dan TV dapat tidak stabil.- Bahasa Indonesia 50 - - Bahasa Indonesia 51 - Bahasa Indonesia

• Saat memasang atau melepas rangka penyangga kit dinding, pastikan pengerjaannya dilakukan oleh 2 orang dan TV dimatikan.

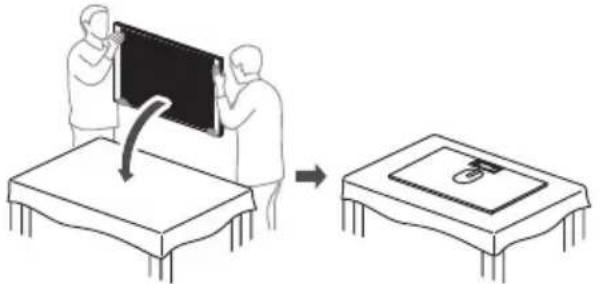

• Gunakan meja datar saat memasang braket dinding. Gunakan materi kemasan TV (bantalan) untuk TV layar cekung. TV Layar Datar TV Layar Cekung

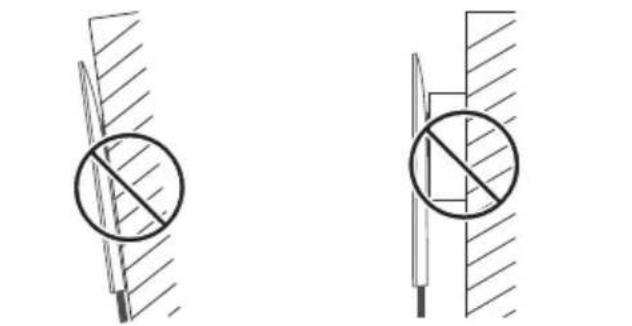

• Pasang braket dinding hanya pada dinding yang lebih besar dari TV dan tidak miring. Setelah pemasangan, penutup atau komponen tambahan di bagian bawah TV harus menyentuh dinding. Jika tidak, braket dinding tidak boleh dipasang. Dinding yang lebih besar dari TV (Dapat dipasang) Dinding yang miring (Tidak dapat dipasang) Dinding yang tidak lebih besar dari braket dinding (Tidak dapat dipasang)

• Sebelum memasang TV ke dinding, sambungkan kabel daya dan kabel One Connect ke TV.

• Saat memasang/melepas kit dinding, lakukan dengan hati-hati agar tidak merusak kabel optik. Terutama, hati-hati agar tidak menginjak kabel optik.

• Gunakan obeng untuk memasang TV ke rangka penyangga layar. Penggunaan obeng listrik dapat mengakibatkan ulir sekrup menjadi aus.

• Jarak minimum antara TV dan dinding adalah 2-3 mm atau lebih, tergantung pada permukaan dinding atau kondisi pemasangan.

• Jarak antara dinding dan sisi kiri atau kanan TV dapat berbeda, tergantung pada kondisi dinding dan pemasangan.

• Saat memasang kit dinding, TV yang terlalu dekat dengan dinding dapat menggores bagian belakang TV atau dinding.

• Untuk membuka braket sebelum memasangnya kit dinding, diperlukan tenaga yang kuat. Saat membuka braket, lakukan dengan hati-hati agar tidak melukai diri sendiri. (Braket dengan pilihan kemiringan sulit untuk dibuka karena harus mampu menahan bobot TV.)- Bahasa Indonesia 52 - - Bahasa Indonesia 53 -

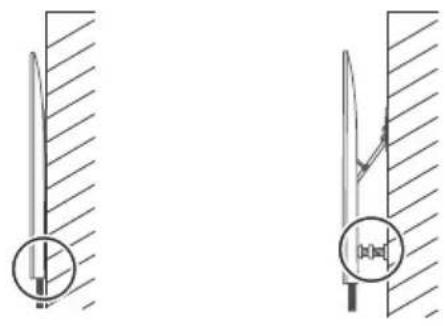

• Pada kondisi pemasangan yang sempit, gesekan antara TV/aksesori dan dinding dapat merusak dinding atau bagian belakang TV. Jika demikian, gunakan pelindung goresan seperti yang terlihat pada gambar. Namun, jarak dengan dinding dapat bertambah.

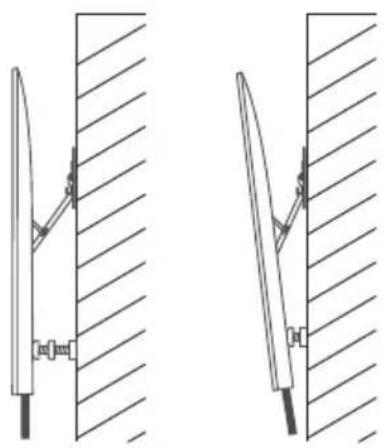

• Untuk memasang TV seri Q9, Anda harus menggunakan komponen seperti yang terlihat pada gambar. Cara ini akan membatasi gerakan antara TV dan dinding akibat jarak dengan dinding, serta mencegah TV miring ke depan. Jika TV miring ke depan, gunakan 2 komponen yang tumpang tindih. Cara ini mungkin akan menambah kemiringan. Namun, jarak dengan dinding dapat bertambah.

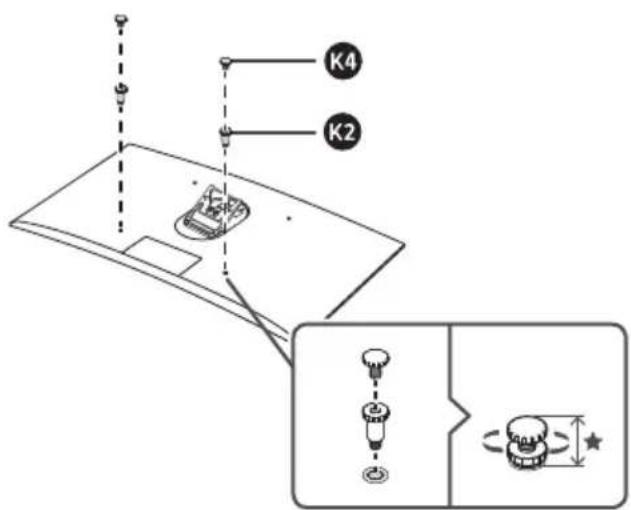

• TV layar cekung dapat bergeser ke kiri dan kanan setelah dipasang pada braket dinding. Anda dapat mencegah TV bergeser ke kiri dan kanan menggunakan aksesori ~ secara bersamaan. (Samakan panjang horizontal suku cadang.) Anda juga dapat menahan TV Layar Datar agar tidak bergeser ke kiri dan kanan menggunakan aksesori

Namun, jarak dengan dinding dapat bertambah. TV Layar Datar TV Layar Cekung- Bahasa Indonesia 52 - - Bahasa Indonesia 53 - Bahasa Indonesia

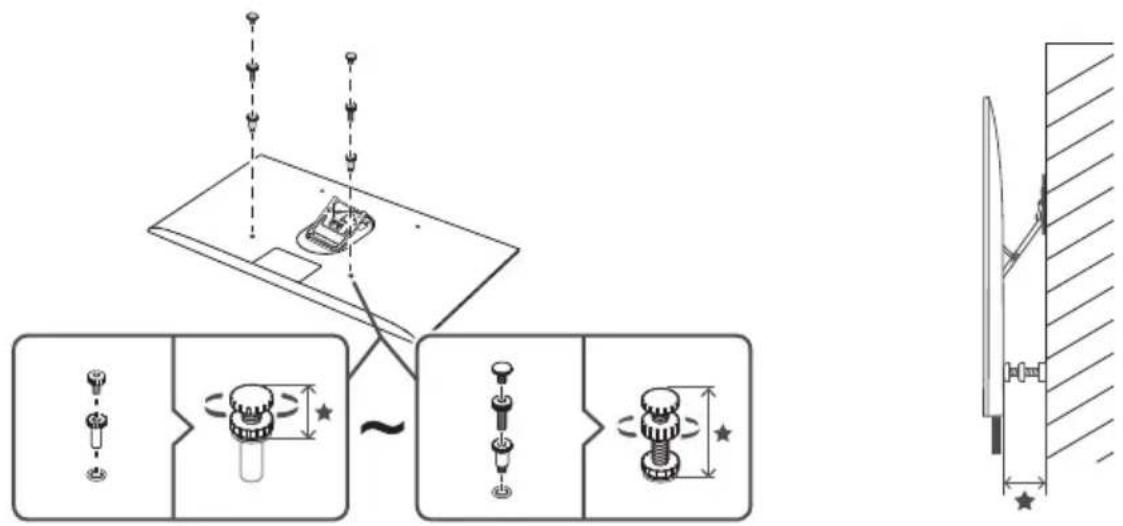

• Jika pada dinding pemasangan kit terdapat bagian menonjol, Anda dapat menggunakan aksesori ~ agar jarak antara TV dan dinding memadai. (Samakan panjang horizontal suku cadang.) Namun, jarak ke dinding akan menjadi lebih besar.

• Jika jarak menjadi paten menggunakan aksesori ini, Anda mungkin tidak dapat menggunakan pilihan kemiringan. Jika Anda ingin menggunakan pilihan kemiringan, maka jarak aman menjadi terbatas.

• Sudut kemiringan maksimum akan berbeda, tergantung pada model TV. Jangan miringkan TV jika dinding bergetar.

• Setelah memasang di braket dinding, beberapa model TV dapat bergeser, tergantung pada bentuk bagian belakang TV. Jika demikian, gunakan dudukan pemisah (

Penyangga segitiga memungkinkan pemasangan kit dinding yang lebih stabil. Namun, jarak dengan dinding dapat bertambah.- Bahasa Indonesia 54 - - Bahasa Indonesia 55 -

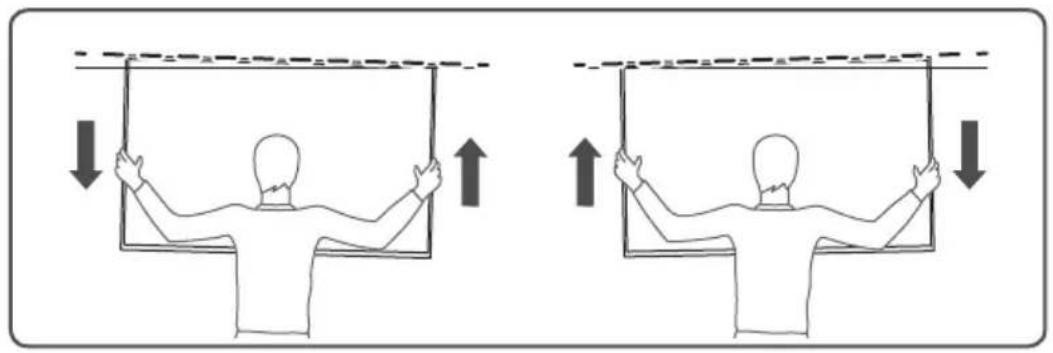

• Jika Anda tidak dapat mengubah tingkat horizontal menggunakan fungsi pengaturan horizontal, periksa apakah pemasangan telah dilakukan dengan benar. Jika Anda tidak dapat menggunakan fungsi pengaturan horizontal, berarti pengencang pada rangka penyangga kit dinding tidak terpasang dengan benar. Pastikan untuk memasangnya dengan benar.

• Tingkat horizontal yang dapat disesuaikan hanya 1 hingga 2 derajat. Untuk menyesuaikan tingkat horizontal pada sudut lebih dari kisaran tersebut, pasang ulang braket dinding.

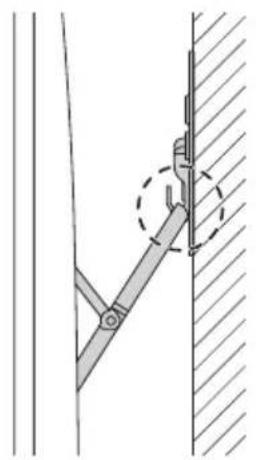

• Jika pengencang kit dinding tidak terkait seperti yang ditunjukkan pada gambar, benturan halus dapat menggeser TV. Jika demikian, pastikan untuk memasang pengencang dengan benar agar terkait ke TV dari atas hingga bawah.

• Agar tidak terjadi kerusakan kabel saat menurunkan TV dari dinding, lepas sambungan kabel daya dan kabel optik sebelum melepas kit dinding.

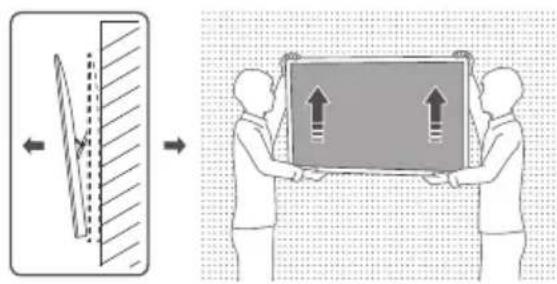

• Saat melepas TV dari dinding, tarik dulu TV ke depan, lalu pastikan dua orang menariknya ke atas secara bersamaan. Jangan tekan layar.- Bahasa Indonesia 54 - - Bahasa Indonesia 55 - Bahasa Indonesia

• Saat Anda memegang TV untuk memasangnya, atur tingkat horizontal, atau miringkan kit dinding, jangan tekan layar.

• Saat Anda memasang TV, atur tingkat horizontal atau miringkan kit dinding. Lakukan dengan hati-hati agar tidak merusak kabel.

• Pastikan TV dan dudukan braket dinding tidak terbentur dengan keras setelah memasang braket dinding. Braket dinding atau TV dapat rusak atau sambungan TV dengan perangkat braket dinding mungkin menjadi tidak stabil. Jika demikian, pasang ulang braket dinding atau minta bantuan pakar.

• Periksa model produk dan petunjuk penggunaan yang disertakan untuk setiap produk. Periksa apakah pemasangan di dinding dapat dilakukan. – Pastikan kondisi dinding stabil. Jika dinding terlihat rentan, perkuat dinding tersebut sebelum pemasangan. – Jika dinding bukan berbahan semen, konsultasikan dengan teknisi untuk menentukan apakah TV dapat dipasang di dinding tersebut atau tidak. – Konsultasikan dengan teknisi ahli jika Anda tidak memiliki pengetahuan yang memadai tentang dinding yang akan dipasang TV.

• Untuk mempertahankan performa TV dan mencegah kerusakan, jangan pasang di lokasi berikut. – Tempat yang berisiko getaran atau sengatan listrik: Produk dapat terjatuh dan rusak. – Di sebelah sensor penyiraman: Sensor dapat mendeteksi panas TV, dan penyiram mungkin akan terpicu. – Di dekat kabel bertegangan tinggi: TV dapat terganggu kabel bertegangan tinggi dan layar mungkin tidak ditampilkan dengan benar. – Di dekat penghangat: TV dapat menjadi terlalu panas dan mengalami kerusakan. – Pasang TV hanya pada dinding vertikal. – Pasang TV jauh dari jangkauan anak. – Jangan lubangi dinding untuk memasang di dalam dinding. – Pastikan untuk memeriksa jenis dan kondisi dinding yang akan dipasang TV. – Materi yang digunakan mungkin berbeda, tergantung pada jenis dinding. Pilih materi berdasarkan spesikasi di bawah ini. – Anda tidak perlu menggunakan semua sekrup yang disediakan. Namun, Anda harus menggunakan minimal 4 sekrup. – Anda harus menggunakan sekrup di dua tempat bertanda

– Pilih setidaknya 2 dari bagian bertanda B untuk pemasangan, tergantung pada kondisi sekitar. – Untuk menyembunyikan kabel di dalam dinding, hubungi teknisi ahli.56 - 57 -
