ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ WMNM15EB SAMSUNG

Орнату кезіндегі сақтық шаралары

O'rnatishdagi ehtiyot choralari

SAMSUNG

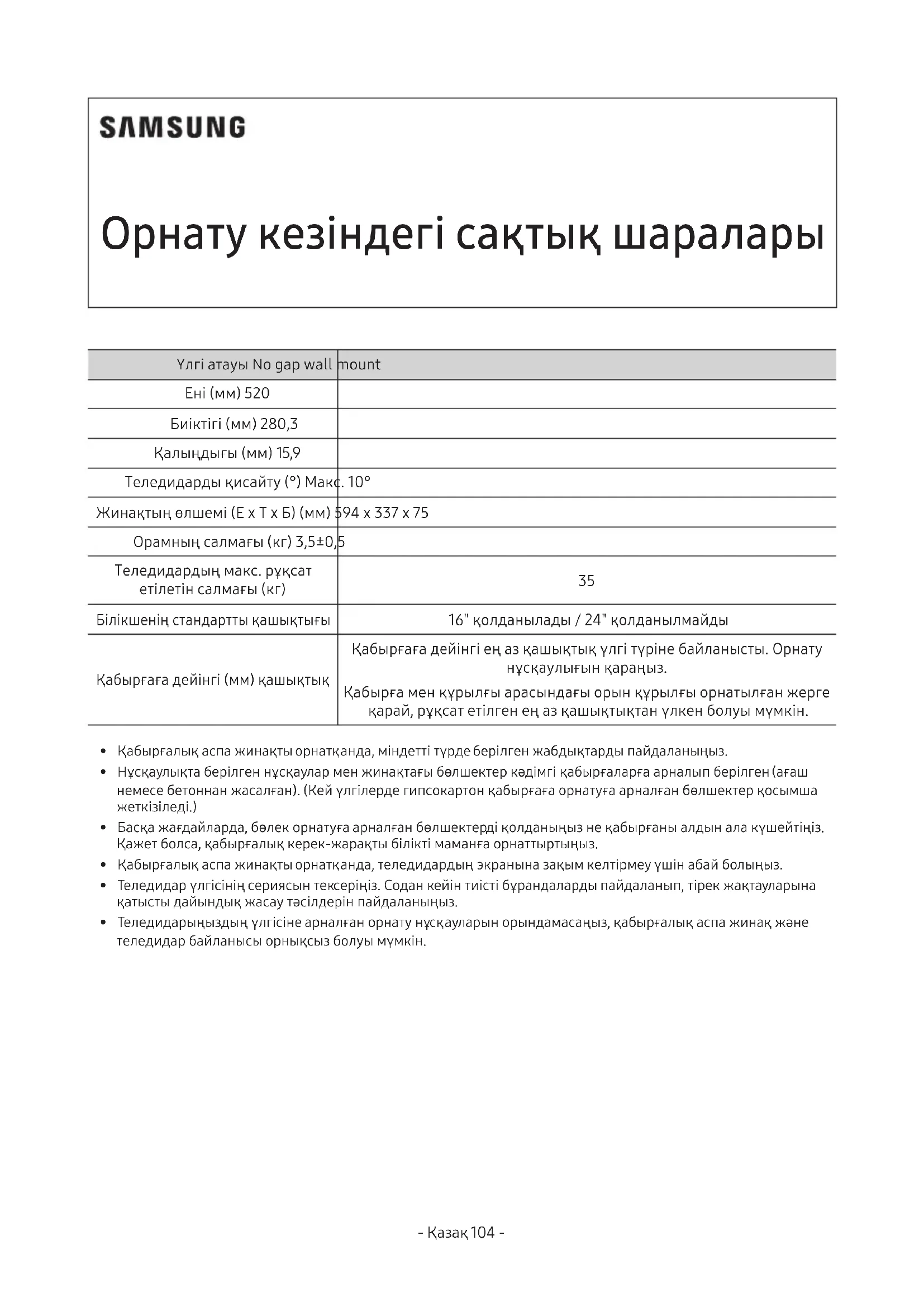

Орнату кезіндегі сақтық шаралары

Улгі атауы No gap wall	mount
Ені (мм) 520
Биіктігі (мм) 280,3
Қалыңдығы (мм) 15,9
Теледидарды қисайту (°) Макс. 10°
Жинақтың өлшемі (Е х Т х Б) (мм) 594 x 337 x 75
Орамның салмағы (кг) 3,5±0,5
Теледидардың макс. рүқсатетілетін салмағы (кг)	35
Білікшенің стандартты қашықтығы	16" қолданылады / 24" қолданылмайды
Қабырғаға дейінгі (мм) қашықтық	Қабырғаға дейінгі ең аз қашықтық үлгі түріне байланысты. Орнатунұсқаулығын қараңыз.Қабырға мен құрылғы арасындағы орын құрылғы орнатылған жергекарай, рүқсат етілген ең аз қашықтықтан үлкен болуы мүмкін.

• Кабырғалық аспа жинақты орнатқанда, міндетті түрде берілген жабдықтарды пайдаланыңыз.
• Нүсқаулықта берілген нұсқаулар мен жинақтағы бөлшектер кәдімгі қабырғаларға арналып берілген (ағаш немесе бетоннан жасалған). (Кей үлгілерде гипсокартон қабырғаға орнатуға арналған бөлшектер қосымша жеткізіледі.)
• Баска жағдайларда, бөлек орнатуға арналған бөлшектерді қолданыңыз не қабырғаны алдын ала күшейтіңіз. Қажет болса, қабырғалық керек-жаракты білікті маманға орнаттыртыңыз.
• Кабырғалық аспа жинақты орнатқанда, теледидардың, экранына зақым келтірмеу үшін абай болыңыз.
• Теледидар углісінің сериясын тексеріңіз. Содан кейін тиісті бұрандаларды пайдаланып, тірек жактауларына қатысты дайынддық жасау тәсілдерін пайдаланыңыз.
• Теледидарыңдың үлгісіне арналған орнату нұсқауларын орындамасаңыз, қабырғалық аспа жинақ және теледидар байланысы орнықсыз болуы мүмкін.

- Кабырғалық аспа жинақтыңтірек жақтауын орнатқанда немесе ағытқанда, міндетті түрде теледидардың алынып түрганына және онда 2 адамның жұмыс істеуін қамтамасыз етіңіз.

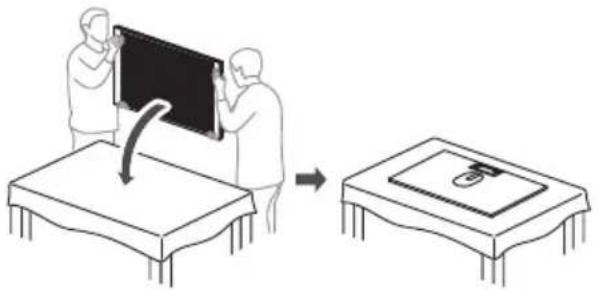

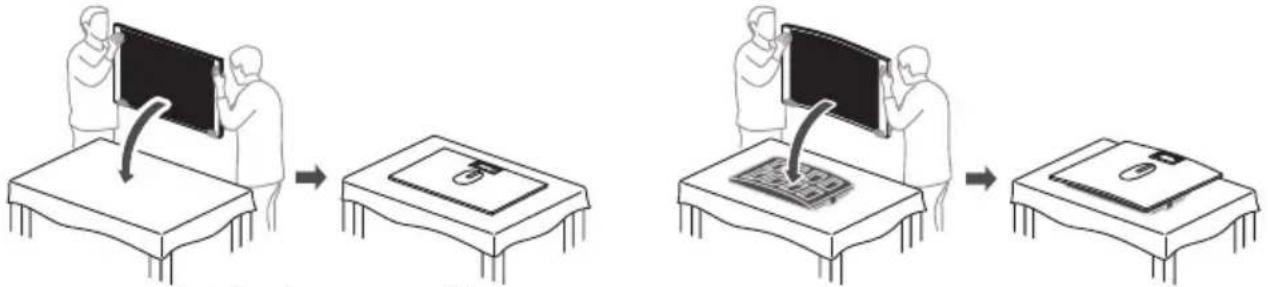

- Кабырғалық аспа жинақты орнатқанда, орнықты үстелді пайдаланыңыз. Ойыс теледидарлар үшін (жастықша) теледидардың орам материалын пайдаланыңыз.

- Қабырғалық аспа жинақты теледидардан үлкен және қисаймаған Қабырғаға ғана орнатыңыз. Орнатып болғаннан кейін теледидардың астындағы қɑқпағы немесе тіркемесі, Қабырғаға тиіп тұруы керек. Бүлай болмаса, Қабырғалық аспа жинақты орнатпау керек.

Теледидардан улкен кабырға. (Орнатуға болады)

Кисайған кабырга (Орнатуға болмайды)

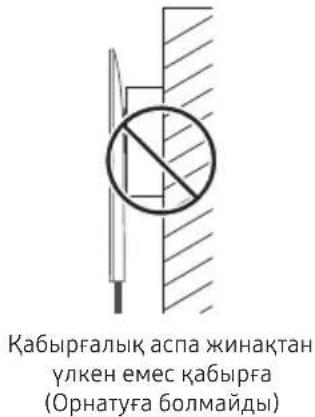

Кабырғалық аспа жинактан улкен емес кабырға (Орнатуға болмайды)

• Теледидарды кабырғаға орнату алдында, теледидарға куат сымын және One Connect сымын жалғаңыз.
- Кабырғалық аспа жинақты орнатқанда / ағытып алғанда, оптикалық сымға зақым келтірмеу үшін абай болыңыз. Әсіресе, оптикалық сымды басып кетпеу үшін абай болыңыз.
- Теледидарды тірек жактауына орнату үшін бұранда бұрағышты пайдаланыңыз. Электрлі бұранда бұрағышты пайдаланғанда, бұранданың иірімдері желініп қалуы мүмкін.
- Кабырғаның бетіне және орнату жағдайларға қарай, теледидар мен кабырғаның арасында мин. 2-3 мм болуы мүмкін.
- Қабырға мен теледидардың сол немесе он жағына дейінгі қашықтық, Қабырға мен орнату жағдайларына қарай әр түрлі болуы мумкін.
- Кабырғалық аспа жинақты орнатқанда, теледидар қабырғаға өте жақындап кетсе, теледидардың артына немесе қабырғаға сызат түсуі мүмкін.
- Кабырғалық аспа жинақты орнату алдында, қапсырманы ашу үшін көп күш қажет етіледі. Қапсырманы ашу барысында, бір жеріңізді ауыртып алмау үшін абай болыңыз. (Қисайтатын опциясы бар қапсырмаларды ашу қиын, себебі бул теледидардың салмағын көтере алатындай болуы керек.)

- Орнататын жер өте тар болса, теледидар/керек-жарактар мен қабырғаның арасындағы үйкеліс, қабырғаға немесе теледидарға зақым әкелуі мұмкін. Мұндай жағдайларда суреттегідей 📁 сызаттан қорғағыш пайдаланыңыз. Бірақ қабырға мен арадағы қашықтық артуы мұмкін.

- Q9 сериялы теледидарды бекіту үшін Ⓛ бөлшектерін пайдалану қажет. Қабырға мен арадағы қашықтыққа байланысты теледидар мен қабырғаның арасында орын алуы мүмкін қозғалысты шектейді және теледидардың алға қарай құлауына жол бермейді.

Егер теледидар алға еңкейіп түрса, қабаттасатын 2 📁 бөлшекті пайдаланыңыз. Бүл еңістігін жақсартуы мүмкін. Бірақ қабырға мен арадағы қашықтық артуы мүмкін.

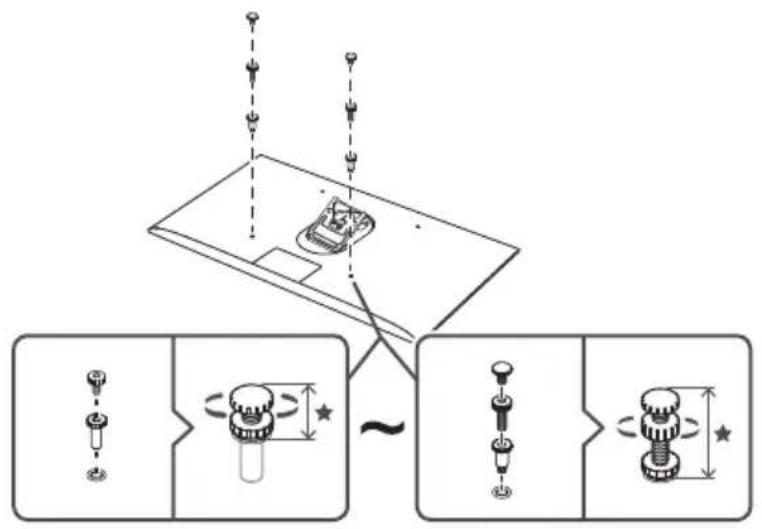

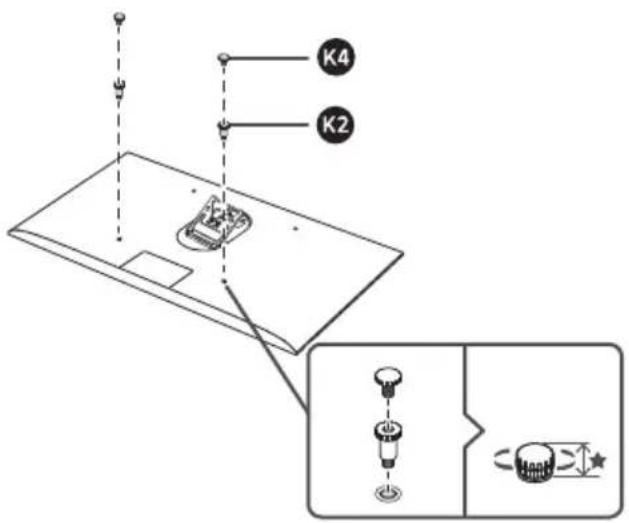

- Ойыс теледидарды кабырғалық аспа жинакқа орнатқаннан кейін, солға немесе онға жылжып кетуі мүмкін. Теледидардың солға немесе онға қарай жыжуын қ2\~ қ4 рек-жарағын пайдаланып азайтуға болады. (Бөлшектің көлденен үзындығын бірдей етіп реттеңіз.)

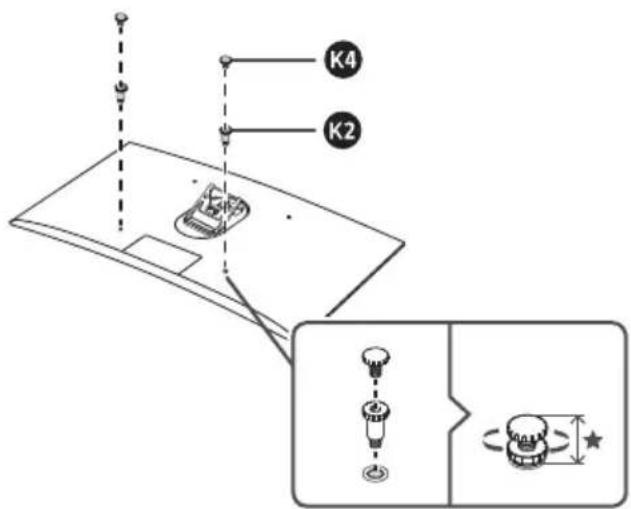

Жалпақ теледидардың солға немесе онға қарай жыжуын Қ2\~Қ4өрек-жарактарын пайдаланып азайтуға болады. Бірақ қабырға мен арадағы қашықтық артуы мүмкін.

K4 K2

K4 K2

- Кабырғалық аспа жинақты орнататын жерде бері шығып түрған нәрсе болса, теледидар мен кабырғаның арасына жеткілікті орын қалдыру үшін қ2\~қ7-өрек-жарактарын пайдалануға болады. (Бөлшектің көлденен үзындығын бірдей етіп реттеңіз.) Дегенмен, кабырғаға дейінгі қашықтық үлкейеді.

- Қашықтықты осы керек-жарактарды пайдаланып реттесеңіз, қисайту опциясын пайдалана алмай қалуыңыз мүмкін. Қисайту опциясын пайдаланғыңыз келсе, қашықтық азаяды.

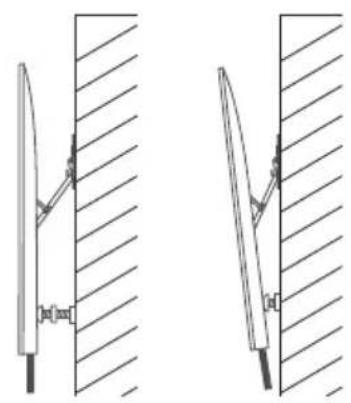

• Ең үлкен кисайту бұрышы теледидардың үлгісіне қарай әр түрлі болуы мүмкін. Дірілдейтін қабырғада кисайту бұрышы сақталмауы мүмкін.
• Кабырғалық аспа жинақты орнатып болғаннан кейін, теледидардың артқы пішіміне қарай, олар кей жағдайларда қозғалып кетуі мүмкін. Мұндай жағдайда арақашықтық сақтау құралын (к) пайдаланыңыз. Уш бұрышты тірек - кабырғалық аспа жинақты барынша орнықты орнатуға мүмкіндік береді. Бірақ қабырға мен арадағы қашықтық артуы мүмкін.

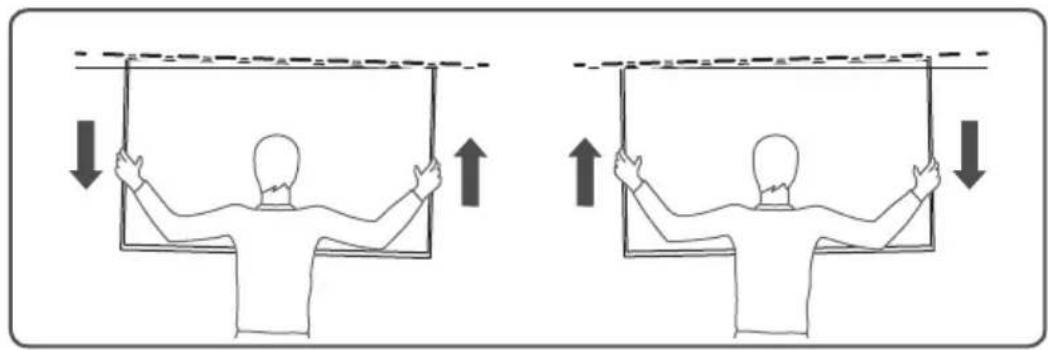

- Көлденең реттеу функциясын пайдаланып, көлденең деңгейді реттей алмасаңыз, орнату жұмыстарының дұрыс-терісін тексеріңіз.

Көлденен деңгейді реттеу функциясын пайдалана алмасаңыз, кабырғалық аспа жинақтың тірек жақтауындағы бекіткіштер дұрыс бекітілмеген. Оларды дұрыс орнатыңыз.

- Көлденең деңгейді 1 градустан 2 градуска реттеуге болады. Көлденең деңгейді осы аукымнан асатын градуска реттеу үшін кабырғалық аспа жинақты қайта орнатыңыз.

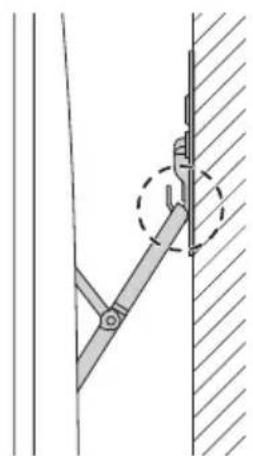

- Кабырғалық аспа жинақтың бекіткіштері сурette көрсетілгендей шегіне дейін дұрыс бекітілмесе, сәл ғана көзғалыс теледидарды орнынан жылжытып жіберуі мүмкін. Мүндай жағдайда, бекіткіштердің, теледидарға ең шегіне дейін дұрыс бекітіліп түрганына көз жеткізіңіз.

- Теледидарды кабырғалық аспа жинақтан алған кезде кабельдерге зақым келмеу үшін, қуат сымы мен оптикалық сымды кабырғалық аспа жинақты ағытып алмай тұрып алыңыз.

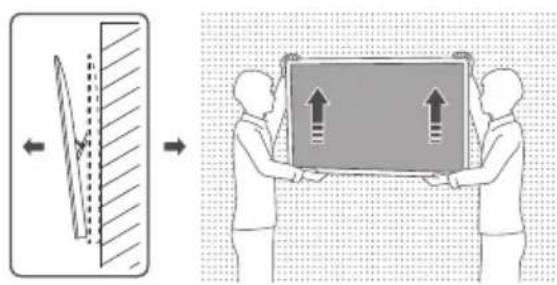

- Теледидарды қабырғадан алғанда әуелі алға қарай тартып, содан кейін міңдетті түрде екі адам жоғары қарай тартуы керек. Дисплейге тура күш салмаңыз.

• Теледидарды орнату үшін алғанда, алып, көлденең деңгейін реттеп немесе қабырғалық аспа жинақты қисайтып, дисплейге тура салмақ салмаңыз.
• Теледидарды орнатуға дайындағанда, алып, көлдененң деңгейін реттеп немесе қабырғалық аспа жинақты қисайтып, кабельдерге зақым келтірмеу үшін абай болыңыз.
• Кабырғалық аспа жинақты орнатқаннан кейін теледидарға немесе қабырғалық аспа жинаққа көп салмақ түсірмеңіз. Қабырғалық аспа жинаққа немесе теледидарға немесе теледидардың қосылымына нұқсан келіп, босап қалуы мүмкін. Мүндай жағдайда қабырғалық аспа жинақты қайта орнатыңыз немесе білікті маманнан кеңес алыңыз.

- Өнімнің моделін, сонымен қатар әр өніммен берілген пайдаланушы нұсқаулығын тексеріп, оны қабырғаға орнатуға болатын-болмайтынын тексеріңіз.

• Кабырғаның орнықты екеніне көз жеткізіңіз. Кабырға өте әлсіз болса, оны аспа жинақты орнатпай турып кушейту керек.
• Кабырға цементтен жасалмаған болса, теледидарды орнату алдында маман инженермен ақылдасыңыз.
  – Өнім орнатылатын қабырға туралы білмесеңіз, эксперт орнатушыдан ақыл-кеңес алыңыз.

- Кұрылғының жұмысын қамтамасыз ету және ақаулықтарға жол бермеу үшін, оны келесі жерлерге орнатпаңыз.

– Дірілдеуі немесе сокқы алуы мүмкін жерлерге: Құрылғы құлауы және оған зақым келуі мүмкін.
- Спринклер сенсорының қасына: Сенсор теледидардың қызуын анықтап, спринклер іске қосыла бастауы мүмкін.
- Жоғары қысым кабельдердің қасына: Теледидарға жоғары қысым кабелі әсер етіп, экран дұрыс көрсетпеуі мүмкін.
- Кыздырғыштардың қасына: Теледидар қатты қызып, дұрыс жұмыс істемеуі мүмкін.

-Тік қабырғадан басқа ешбір жерге орнатпаңыз.
–Балалардың қолы жетпейтін жерге орнатыңыз.
-Қабырғаны теледидарды кіріктіріп орнату үшін теспеңіз.

-Орнатылатын кабырғаның түрі мен жағдайын тексеріңіз.
-Кабырғаның түріне қарай әр түрлі материалдар қолданылған болуы мүмкін. Материалдарды теменdegі параметрлерге сай таңдаңыз.
–Жинакпен берілген бұрандалардың бәрін бірдей қолданудың қажеті жок. Дегенмен, кемінде 4 бұранда қолдануыңыз керек.

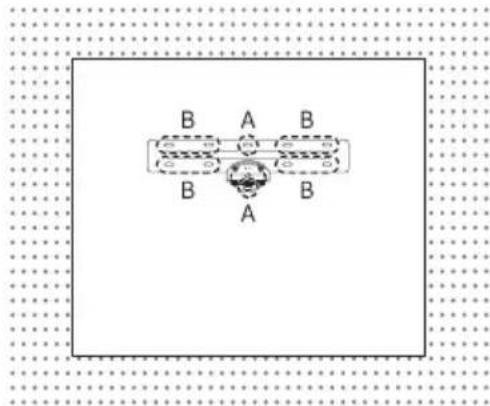

-Бүрандаларды А таңбасымен көрсетілген екі жерге бураңыз.
-Қай жерге орнатылатынына қарай отырып, В таңбасы салынған кемінде 2 жерді таңданыз.
-Кабельдерді кабырғаның ішіне жасыру үшін білікті маманға хабарласыңыз.

SAMSUNG

O'rnatishdagi ehtiyot choralari

Model nomi No gap wall	mount
Eni (mm) 520
Bo'yi (mm) 280,3
Qalinligi (mm) 15,9
TV egilishi (°) Maks. 10°
Qadoq o'lchami (E x Ch x B) (mm) 594 x 337 x 75
Qadoq vazni (kg)	3,5±0,5
Maks. ruxsat berilgan TV vazni (kg) 35
Standart shtift oralig'i 16" mos / 24" mos emas
Devor bilan orasi (mm)	Devordan minimal masofa turli modellarda turlicha belgilangan.O'rnatish qo'llanmasini ko'ring.O'rnatish sharoitiga qarab, haqiqiy masofa minimal masofadan kattaroq bo'lishi mumkin.

• Kronshteynni o'rnatish uchun berilgan komponentlar va qismlardan foydalaning.
• Yo'riqnomalar va berilgan qismlar odatdagi devorlarga mo'ljallangan (yog'och yoki beton). (Ayrim modellarda gipsokartonga o'rnatiladigan qismlar ham beriladi.)
• Boshqa turdagi devor bo'lsa, alohida o'rnatish qismlarini ishlating yoki devorni oldindan mustahkam qilib oling. Zarur bo'lsa, kronshteynni mutaxassis yordamida o'rnating.
• O'rnatish paytida TV ekraniga shikast yetkazmaslik uchun ehtiyot bo'ling.
  • TV modeli seriyasini tekshiring. Keyin mos vintlar yordamida tayanch ramalarini tayyorlash usullaridan foydalaning.

• Agar TV modeliga mos keladigan o'rnatish yo'riqnomasiga amal qilmasangiz, kronshteyn bilan TV yaxshi mahkamlanmasligi mumkin.

• Kronshteynning tayanch ramasini o'rnatish yoki bo'shatib olishda 2 kishi ishlasin, televizor o'chirib qo'yilsin.

• Kronshteynni o'rnatishda tekis stoldan foydalaning. Egri televizorlar uchun o'rama materiali (yostiq) ishlating.
