ПОСІБНИК КОРИСТУВАЧА WMNM15EB SAMSUNG

Стандартна відстань до розпірки 16 дюймів – підтримується / 24 дюйми – не підтримується Відстань від стіни (мм) Мінімальна відстань від стіни різниться, залежно від моделі. Перевірте посібник зі встановлення. Дійсна відстань від стіни може бути більша, ніж мінімальна, залежно від місця встановлення.

• Використовуйте компоненти і деталі, які додаються, для встановлення настінного кріплення.

• Вказівки, описані у посібнику, та деталі, які входять у комплект, стосуються і призначені для типових стін (з дерева та бетону). (Для окремих моделей додатково додаються деталі для кріплення на гіпсокартонній стіні.)

• За інших умов використовуйте окремі деталі для монтування або попередньо укріпіть стіну. За потреби запросіть для встановлення настінного кріплення спеціаліста.

• Встановлюючи настінне кріплення, будьте обережні, щоб не пошкодити екран телевізора.

• Перевірте серію моделі телевізора. Тоді підготуйте рамку і відповідні гвинти.

• У разі недотримання вказівок зі встановлення відповідно до вашої моделі телевізора настінне кріплення та з’єднання телевізора можуть бути нестабільними.- Українська 98 - - Українська 99 -

• Для встановлення чи знімання рамки для настінного кріплення потрібно 2 людей; упевніться, що телевізор

• Встановлюючи настінне кріплення, використовуйте плаский стіл. Для телевізорів із вигнутим екраном використовуйте пакувальний матеріал телевізора (як подушечку). Телевізор із пласким екраном Телевізор із вигнутим екраном

• Встановлюйте настінне кріплення лише на стіні, яка більша за телевізор і не нахилена. Після встановлення кришка або кріплення внизу телевізора має торкатися стіни. Інакше настінне кріплення не слід встановлювати. Стіна, більша за телевізор (Можна встановлювати) Нахилена стіна (Не можна встановлювати) Стіна, не більша за настінне

(Не можна встановлювати)

• Перш ніж монтувати телевізор на стіну, під’єднайте кабель живлення і кабель системи One Connect до телевізора.

• Установлюючи чи знімаючи настінне кріплення, будьте обережні, щоб не пошкодити оптичний кабель. Особливо будьте обережні, щоб не наступити на оптичний кабель.

• За допомогою викрутки примонтуйте телевізор до рамки. Якщо використовувати електричну викрутку, різьба може стертися.

• Мінімальна відстань між телевізором і стіною може бути 2–3 мм чи більше, залежно від поверхні стіни і умов встановлення.

• Відстань між стіною і лівою чи правою панеллю телевізора може різнитись залежно від стіни та умов встановлення.

• У разі встановлення настінного кріплення, якщо телевізор розташований надто близько до стіни, на тильній панелі телевізора або стіні можуть з’явитись подряпини.

• Щоб відкрити кронштейн перед встановленням настінного кріплення потрібно докласти зусилля. Будьте обережні, щоб не поранитися, коли відкриваєте кронштейн. (Кронштейни з регулюванням нахилу важко відкрити, оскільки вони мають витримувати вагу телевізора).- Українська 100 - - Українська 101 -

• Якщо місця між телевізором/обладнанням та стіною недостатньо, може відбуватися тертя, що може пошкодити стіну чи задню панель телевізора. У таких випадках використовуйте засіб захисту від подряпин

як на малюнку. Проте відстань до стіни може збільшитися.

• Для кріплення телевізорів серії Q9 слід використовувати засіб , як на малюнку. Він обмежує рух телевізора, викликаний відстанню до стіни, і запобігає нахилянню телевізора вперед. Якщо телевізор нахиляється вперед, використайте два засоби , які накладаються один на один. Це допоможе зафіксувати нахил. Проте відстань до стіни може збільшитися.

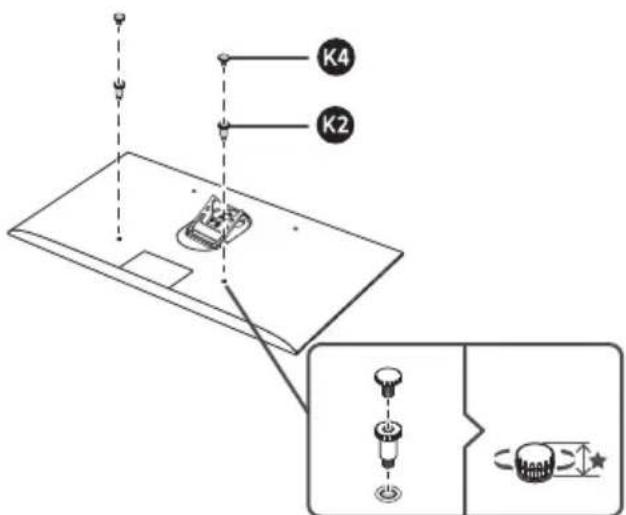

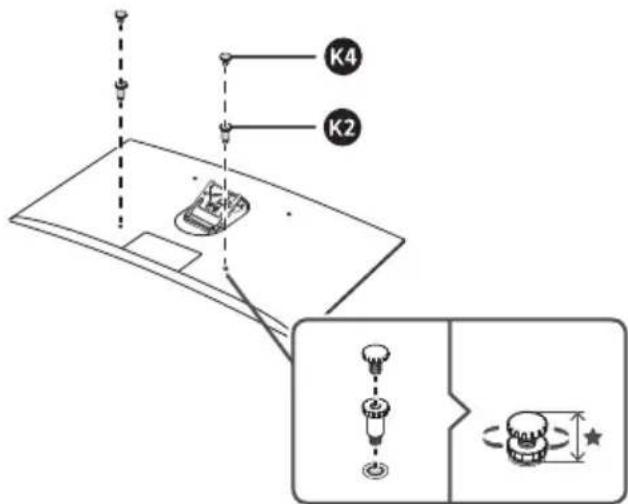

• Телевізор із вигнутим екраном може рухатися ліворуч або праворуч після встановлення на настінному кронштейні. Такий рух можна обмежити, використавши засіб – . (Відрегулюйте довжину по горизонталі, щоб вона була такою самою). Можна також обмежити рух плаского телевізора ліворуч або праворуч за допомогою засобу

відстань до стіни може збільшитися. Телевізор із пласким екраном Телевізор із вигнутим екраном- Українська 100 - - Українська 101 -

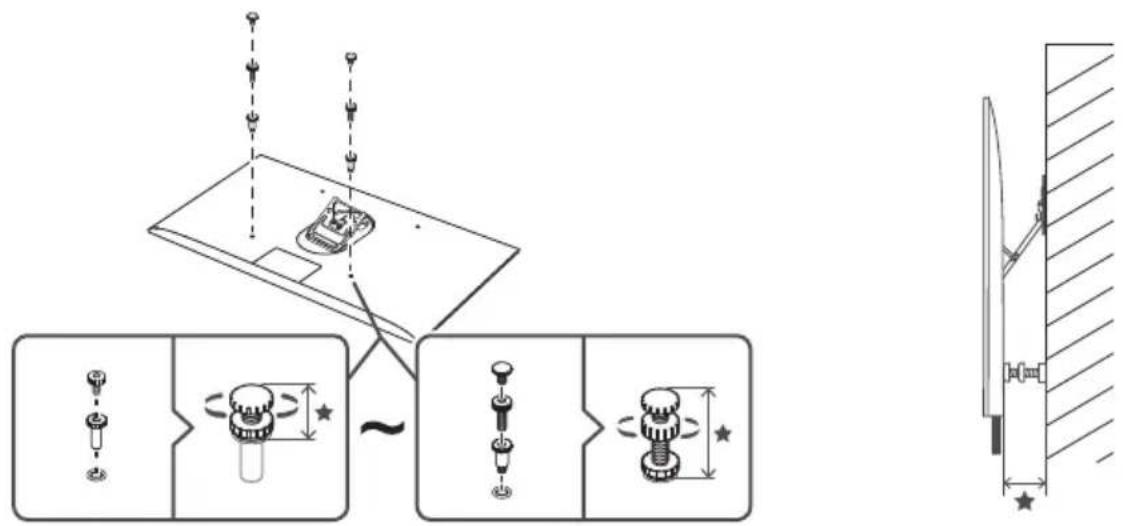

• Якщо на стіні у місці встановлення настінного кріплення є частина, яка виступає, можна скористатися

– для збереження відстані між телевізором і стіною. (Відрегулюйте довжину по горизонталі, щоб вона була такою самою). Проте відстань від стіни буде більшою.

• У разі використання засобів для збереження відстані телевізор може не вдатися нахилити. Щоб мати змогу нахилити телевізор, слід обмежити відстань, яка підтримуватиметься відповідними засобами.

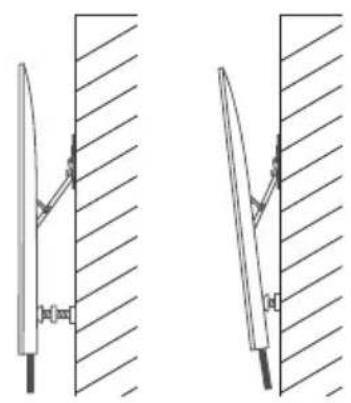

• Максимальний кут нахилу різниться залежно від моделі телевізора. Кут нахилу може не вдатися підтримувати на стіні, що вібрує.

• Після встановлення настінного кріплення деякі моделі телевізора можуть рухатися, залежно від форми задньої панелі телевізора. У такому разі скористайтеся розділювачем (

Трикутна підставка забезпечує стабільніше встановлення настінного кріплення. Проте відстань до стіни може збільшитися.- Українська 102 - - Українська 103 -

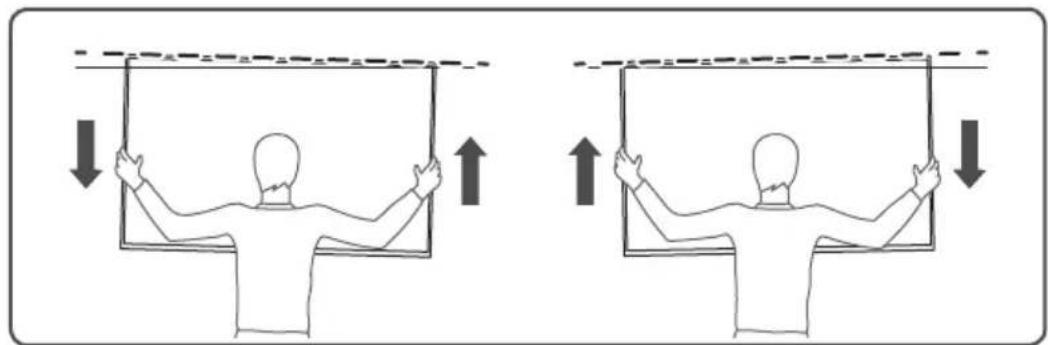

• Якщо не вдається відрегулювати рівень по горизонталі за допомогою відповідної функції регулювання, перевірте, чи належним чином виконано встановлення. Якщо функція регулювання по горизонталі недоступна, це означає, що фіксатори на рамці настінного кріплення не закріплено належним чином. Встановіть їх належним чином.

• Кут по горизонталі можна регулювати у межах від 1 до 2 градусів. Щоб відрегулювати кут по горизонталі у ширшому діапазоні, перевстановіть настінне кріплення.

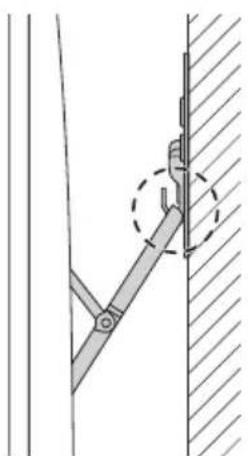

• Якщо фіксатори на настінному кріпленні не закріплено до кінця, як показано на малюнку, навіть найменший вплив може призвести до руху телевізора. У такому разі належним чином закріпіть фіксатори на телевізорі.

• Щоб уникнути пошкодження кабелю, знімаючи телевізор зі стіни, від’єднайте кабель живлення та оптичний кабель, перш ніж знімати настінне кріплення.

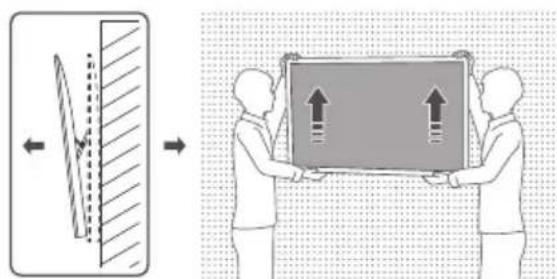

• Від’єднуючи телевізор від стіни, спершу потягніть його вперед, а після цього вдвох одночасно потягніть вгору. Намагайтеся не застосовувати силу до дисплея.- Українська 102 - - Українська 103 -

• Коли тримаєте телевізор, щоб установити, зняти його, відрегулювати рівень по горизонталі чи нахилити настінне кріплення, не застосовуйте силу до дисплея.

• Коли встановлюєте, знімаєте, регулюєте рівень по горизонталі чи нахиляєте настінне кріплення, будьте обережні, щоб не пошкодити кабелі.

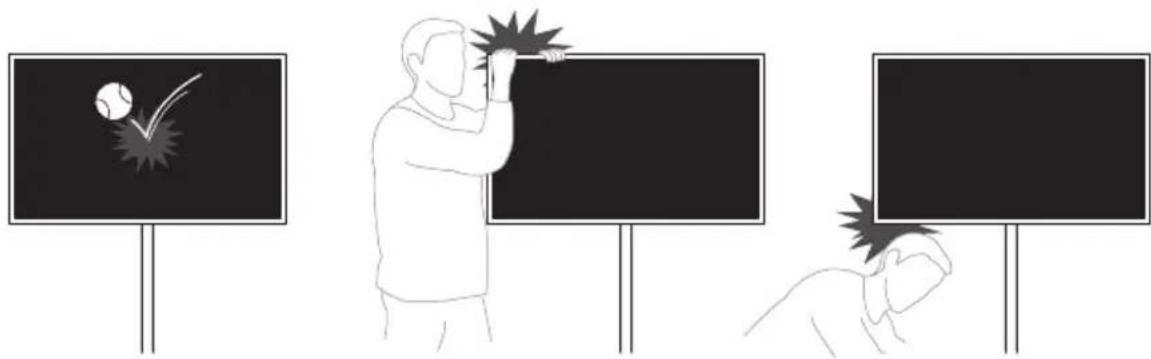

• Після встановлення настінного кріплення слідкуйте, щоб не вдарити телевізор і кріплення із надмірною силою. Можна пошкодити настінне кріплення або телевізор, або з’єднання телевізора з настінним кріплення може бути нестабільним. У такому разі перевстановіть настінне кріплення або зверніться до спеціаліста по

• Перевірте модель виробу, перегляньте посібник користувача, який додається, і перевірте, чи можна монтувати виріб на стіні. – Упевніться, що стіна міцна. Якщо стіна не міцна, укріпіть її перед установленням. – Якщо стіна не бетонна, дізнайтеся у спеціаліста, чи можна установити на ній телевізор. – Зверніться до спеціаліста зі встановлення, якщо ви не знаєте, якою є стіна, на якій ви збираєтеся встановити

• Щоб забезпечити належну роботу виробу та уникнути несправностей, не встановлюйте виріб у вказаних нижче місцях. – Місця, де існує ризик вібрації чи ударів: виріб може впасти і зазнати пошкоджень. – Поруч із датчиком розбризкування: датчик може виявити тепло від телевізора, і активуються розбризкувачі. – Поруч із кабелями високого тиску: кабелі високого тиску можуть перешкоджати роботі телевізора, і зображення на екрані може не відображатися належним чином. – Поруч із обігрівачами: телевізор може перегрітися і не працювати належним чином. – Встановлюйте виріб лише на вертикальній стіні. – Встановлюйте вирію поза межами доступу дітей. – Не робіть отворів у стіні, щоб установити виріб усередині. – Перевірте тип і стан стіни, на якій ви встановлюватимете

– Використовувані матеріали можуть різнитися залежно від типу стіни. Вибирайте матеріал на основі характеристик нижче. – Немає потреби використовувати усі гвинти, які додаються. Проте слід використати принаймні 4 гвинти. – Гвинти слід використовувати у двох розташуваннях із позначкою A. – Виберіть принаймні 2 частини з позначкою В для монтування залежно від оточення. – Якщо потрібно сховати кабелі у стіні, зверніться до досвідченого монтажника.- Қазақ 104 - - Қазақ 105 - Орнату кезіндегі сақтық шаралары Үлгі атауы No gap wall mount Ені (мм) 520 Биіктігі (мм) 280,3 Қалыңдығы (мм) 15,9 Теледидарды қисайту (°) Макс. 10° Жинақтың өлшемі (Е x Т x Б) (мм) 594 x 337 x 75 Орамның салмағы (кг) 3,5±0,5 Теледидардың макс. рұқсат етілетін салмағы (кг)
