Avertissements concernant l'installation

Précautions d'installation

Avertissements concernant l'installation

Nom de modèle No gap wall mount
Largeur (mm) 520
Hauteur (mm) 280.3
Épaisseur (mm) 15.9
Basculement du téléviseur (°) Max 10 °
Dimensions de l'ensemble(L x P x H) (mm)	594 x 337 x 75
Poids de l'emballage (kg) 3.5±0.5
Poids maximal admis du téléviseur(kg)	35
Distance standard par rapport au poteau	16 po pris en charge / 24 po pas pris en charge
Écart par rapport au mur (mm)	La distance minimale par rapport au mur varie en fonction du modèle.Consultez le manuel d'installation.La distance réelle par rapport au mur peut être supérieure à la distance minimale requise, dépendamment de l'environnement d'installation.

• Veillez à utiliser les composants et les éléments fournis pour installer le support mural.
• Les instructions contenues dans le manuel et les éléments fournis font référence à des murs de composition typique (en bois ou en ciment). (Pour certains modèles, des pièces pour le montage sur cloison sèche sont également fournies.)
• Dans les autres cas, utilisez des éléments d'installation séparés ou procédez à un renforcement du mur à l'avance. Si nécessaire, installez le support mural avec l'aide d'un expert.
• Veillez à ne pas endommager l'écran du téléviseur lors de l'installation du support mural.
• Vérifiez le numéro de modèle de votre téléviseur. Puis, utilisez les procédés de préparation indiqués pour les cadres d'appui à l'aide des vis appropriées.

• Si vous ne suivez pas les instructions d'installation s'appliquant à votre modèle de téléviseur, le support mural et la connexion du téléviseur peuvent manquer de stabilité.

• Assurez-vous que deux personnes installent ou désinstallent le cadre d'appui du support mural et que le téléviseur est éteint.

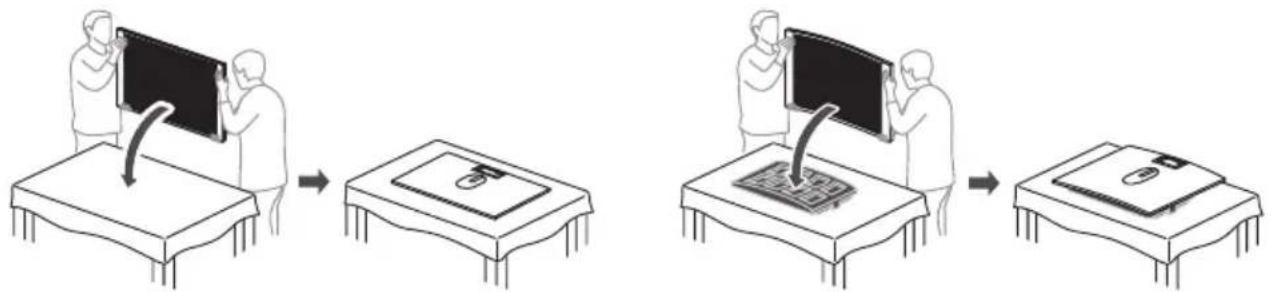

• Lorsque vous installez le support mural, utilisez une table plate. Pour les téléviseurs à écran incurvé, utilisez le matériau d'emballage (matelassé).

Téléviseur à écran plat Téléviseur à écran incurvé

- Installez ce dernier uniquement sur un mur qui est plus large que le téléviseur et n'est pas incliné. Après l'installation, le recouvrement ou la fixation dans la partie inférieure du téléviseur doit entrer en contact avec le mur. Sinon, il ne faut pas installer le support mural.

Le mur est plus large que le téléviseur (peut être installé)

Le mur est incliné (ne peut pas être installé)

Le mur est moins large que le support mural (ne peut pas être installé)

• Avant de fixer le téléviseur au mur, raccordez le câble d'alimentation et le câble One Connect au téléviseur.
• Lorsque vous installez ou désinstallez le support mural, prenez soin de ne pas endommager le câble optique. Surtout, évitez de marcher dessus.
• Utilisez un tournevis pour fixer le téléviseur au cadre d'appui. L'utilisation d'un tournevis électrique peut user le filetage de la vis.
• La distance minimale entre le téléviseur et le mur peut être de 2 à -3 mm ou plus grande que prévu en fonction de la surface du mur et selon les conditions d'installation au mur.
• La distance entre le muret le côté gauche ou droit du téléviseur peut varierselon les conditions d'installation au mur.
• Si vous placez le téléviseur trop près du mur lors de l'installation du support mural, vous risquez d'égratigner l'arrière du téléviseur ou le mur.
• Ouvrez avec force la plaque de fixation avant d'installer le support mural. Prenez les précautions nécessaires pour éviter de vous blesser. (Les plaques de fixation avec options de basculement sont difficiles à ouvrir puisqu'elles servent à soutenir le poids du téléviseur.)

- Si l'installation est trop serrée, le frottement créé entre le téléviseur ou les accessoires et le mur peut endommager le mur ou l'arrière du téléviseur. Dans de tels cas, utilisez un protecteur contre les égratignures conformément à l'illustration. Cependant, la distance par rapport au mur peut être plus importante.

- Vous devez utiliser les éléments L conformément à l'illustration pour installer un téléviseur de série Q9. Cela restreint les mouvements entre le téléviseur et le mur en raison de la distance par rapport au mur et empêche le téléviseur de basculer vers l'avant.

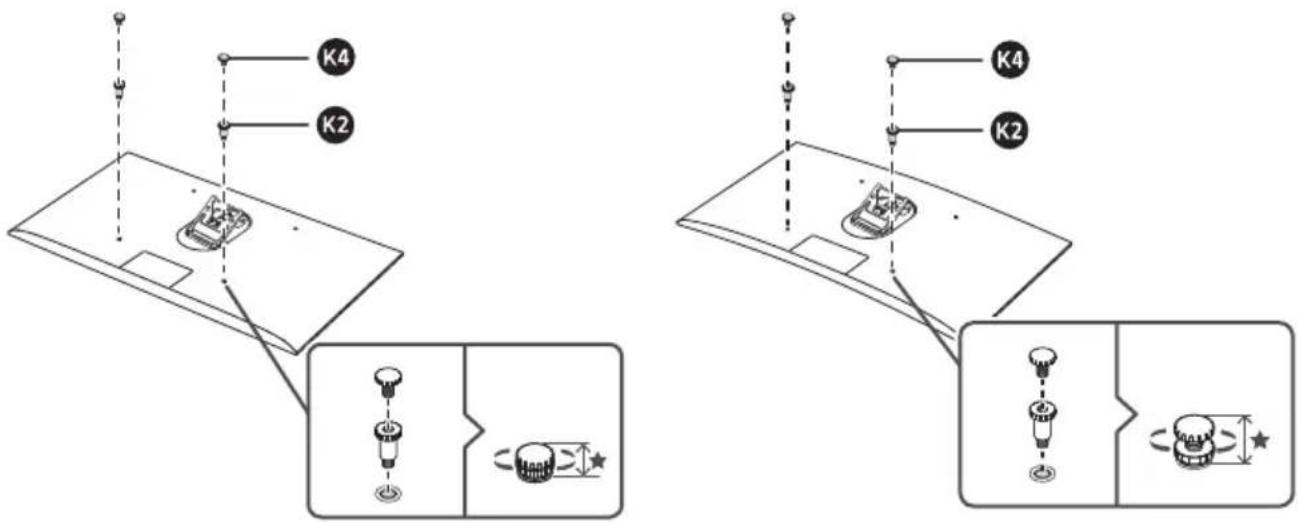

Si le téléviseur penche vers l'avant, utilisez 2 éléments se croisant. Cela peut améliorer l'inclinaison. Cependant, la distance par rapport au mur peut être plus importante.

- Un téléviseur à écran incurvé peut se déplacer vers la gauche et vers la droite après qu'il a été fixé au support mural. Vous pouvez empêcher le téléviseur de se déplacer vers la gauche et vers la droite en utilisant conjointement les accessoires K2\~K4 ajustez la longueur horizontale de l'élément à la même longueur.) Vous pouvez aussi empêcher le téléviseur à écran plat de se déplacer vers la gauche et vers la droite en utilisant les accessoires K2\~K4 pendant, la distance par rapport au mur peut être plus importante.

Téléviseur à écran plat Téléviseur à écran incurvé

- Si une partie dépasse du mur à l'endroit où vous voulez fixer le support mural, vous pouvez utiliser les accessoires

K2\~K7 pour assurer une distance suffisante entre le téléviseur et le mur. (Ajustez la longueur horizontale de l'élément à la même longueur.)

Cependant, la distance jusqu'au mur deviendra plus grande.

- Si vous assurez une distance suffisante à l'aide de ces accessoires, vous n'aurez peut-être pas besoin d'utiliser l'option de basculement. Si vous voulez utiliser l'option de basculement, sachez que cela limite la distance suffisante.

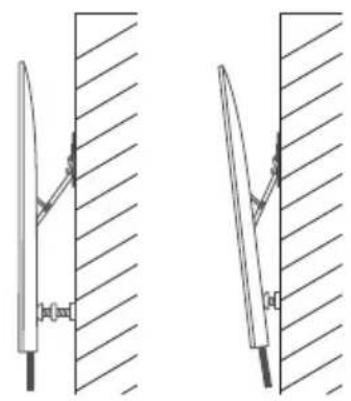

• L'angle de basculement maximal diffère d'un modèle de téléviseur à l'autre. L'angle d'inclinaison avec le mur ne doit pas avoir pour effet qu'il y ait des vibrations.
• Après avoir fixé le téléviseur au mur, vous remarquerez que certains modèles de téléviseur peuvent se déplacer en raison de leur forme arrière. Si c'est le cas, utilisez le dispositif d'espacement (K).

Un support triangulaire assure une installation murale plus stable. Cependant, la distance par rapport au mur peut être plus importante.

- Si vous ne pouvez pas ajuster le niveau horizontal en utilisant la fonction d'ajustement horizontal, vérifiez si l'installation a été effectuée correctement.

Si vous ne pouvez pas utiliser la fonction d'ajustement horizontal, c'est que les éléments de fixation ne sont pas installés correctement sur le cadre d'appui du support mural. Assurez-vous de les installer correctement.

- Le niveau horizontal qui peut être ajusté est de 1 à 2 degrés seulement. Pour ajuster le niveau horizontal à des angles différents, réinstallez le support mural.

- Si les éléments du support mural ne sont pas fixés sur toute leur longueur comme le montre l'illustration, le téléviseur se déplacera par de légers à-coups. Dans ce cas, assurez-vous de fixer les éléments sur toute leur longueur au téléviseur.

- Avant de retirer le support mural, débranchez le câble d'alimentation et le câble optique pour éviter de les endommager.

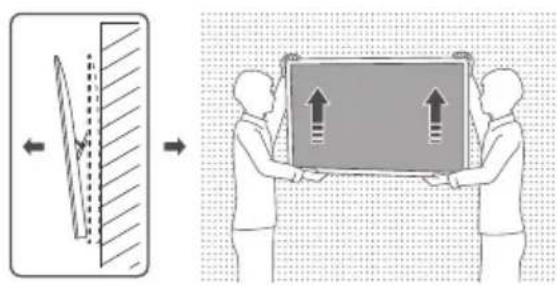

- Lorsque vous retirez le téléviseur du mur, tirez-le tout d'abord vers l'avant et veillez à ce que deux personnes le poussent vers le haut en même temps. N'exercez aucune pression directe sur l'écran.

- Lorsque vous saisissez le téléviseur pour l'installer ou pour le désinstaller, ajustez le niveau horizontal ou faites basculer le support mural, mais n'exercez aucune pression directe sur l'écran.

- Lorsque vous saisissez le téléviseur pour l'installer ou pour le désinstaller, ajustez le niveau horizontal ou faites basculer le support mural tout en prenant soin de ne pas endommager les câbles.

- Assurez-vous que le téléviseur et le socle ne sont pas soumis à des forces excessives après avoir installé le support mural. Le support mural ou le téléviseur peuvent être endommagés ou la connexion du téléviseur avec le dispositif de support mural peuvent manquer de stabilité. Dans un tel cas, réinstallez le support mural ou consultez un expert pour avoir de l'assistance.

- Vérifiez le modèle du produit de même que le manuel d'utilisation fourni et assurez-vous qu'un support mural peut être installé.

- Assurez-vous que le mur est stable. Si le mur n'est pas solide, renforcez-le avant d'installer le support.

- Si le mur n'est pas fait en ciment, demandez à un spécialiste si le téléviseur peut y être installé.

- Consultez un expert en installation si vous ne connaissez pas la composition du mur sur lequel vous voulez installer le téléviseur.

- N'installez pas le téléviseur dans l'un des endroits ci-dessous si vous souhaitez maintenir son bon fonctionnement et éviter qu'il soit défectueux.

- Endroit où il y a risque de vibration ou de choc : le produit pourrait tomber et être endommagé.

- À côté d'un capteur d'extincteur automatique : Le capteur peut détecter la chaleur du téléviseur et activer l'extincteur automatique.

- Près de câbles à haute pression : les câbles à haute pression peuvent créer de l'interférence et l'écran du téléviseur peut s'afficher incorrectement.

- Près d'éléments chauffants : le téléviseur peut surchauffer et devenir défectueux.

-Ailleurs que sur un mur vertical.
-Endroit à la portée des enfants.
-À l'intérieur d'un mur perforé.

- Vérifier le type et l'état du mur sur lequel vous installerez le téléviseur.

–Les matériaux à utiliser peuvent différer d'un type de mur à l'autre. Choisissez des matériaux en fonction des spécifications ci-dessous.

- Vous n'avez pas besoin d'utiliser toutes les vis fournies. Cependant, vous devez en utiliser au moins 4.

-Vous devez utiliser des vis aux deux emplacements marqués d'un A.

- Choisissez au moins 2 des éléments marqués d'un B pour l'assemblage, en fonction de l'environnement.

—Pour cacher les câbles dans le mur, communiquer avec un installateur professionnel.

SAMSUNG

Précautions d'installation

Nom du modèle No gap wall mount
Largeur (mm) 520
Hauteur (mm) 280,3
Épaisseur (mm) 15,9
Inclinaison du téléviseur (degrés) Max. 10^
Taille de l'emballage (L x P x H) (mm)	594 x 337 x 75
Poids de l'emballage (kg) 3,5±0,5
Poids maximal admissible du téléviseur (kg)	35
Distance standard entre les goujons	16 po pris en charge/24 po non pris en charge
Espacement par rapport au mur (mm)	L'espacement minimal par rapport au mur varie selon le modèle.Veuillez vous référer au manuel.L'espacement réel par rapport au mur peut être supérieur à l'espacement minimal selon l'environnement d'installation.

• Veillez à utiliser les composants et les pièces fournis pour installer le support mural.
• Les instructions et les pièces sont fournies pour des murs courants (en bois et en béton). (Pour certains modèles, les pièces pour fixation sur plaques de plâtre sont également fournies.)
• Dans les autres cas, utilisez d'autres pièces de fixation ou renforcez votre mur au préalable. Si nécessaire, installez le support mural avec l'aide d'un expert.
• Faites attention à ne pas endommager l'écran du téléviseur lorsque vous installez le support mural.
• Vérifiez à quelle série votre modèle de téléviseur appartient. Respectez ensuite les méthodes de préparation appropriées pour les châssis de support et utilisez les vis adaptées.
• Si vous ne respectez pas les instructions d'installation correspondant à votre modèle de téléviseur, la fixation du support mural au téléviseur risque d'être instable.

- Les opérations de pose et de dépose du châssis du support mural doivent être exécutées par deux personnes et lorsque le téléviseur est éteint.

- Lors de l'installation du support mural, posez le téléviseur sur une table plate. Si vous disposez d'un téléviseur incurvé, posez-le sur le coussin fourni dans l'emballage.

Téléviseur plat Téléviseur incurvé

- N'installez le support mural que sur un mur plus grand que le téléviseur et qui n'est pas incliné. Une fois le téléviseur installé, le cache ou l'attache au bas de l'appareil doit toucher le mur. Sinon, n'installez pas le support mural.

Mur plus grand que le téléviseur (Installation possible)

Mur incliné (Installation impossible)

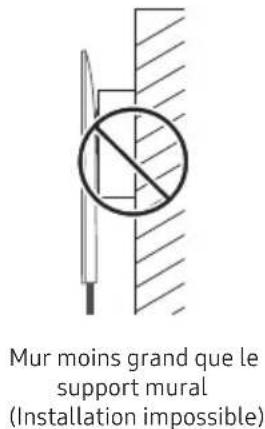

Mur moins grand que le support mural (Installation impossible)

• Avant de fixer le téléviseur au mur, branchez le câble d'alimentation et le câble du One Connect au téléviseur.
• Lors de la pose et de la dépose du support mural, veillez à ne pas endommager le câble optique. Assurez-vous en particulier de ne pas marcher sur le câble optique.
• Utilisez un tournevis pour fixer le téléviseur au châssis de support. L'utilisation d'un tournevis électrique risque d'abîmer les pas de vis.
• La distance minimale entre le téléviseur et le mur doit être de 2 à 3 mm en fonction de la surface du mur ou des conditions d'installation.
• La distance entre le mur et le côté gauche ou droit du téléviseur peut varier en fonction du mur et des conditions d'installation.
• Lors de l'installation d'un support mural, si le téléviseur est trop proche du mur, il est possible que cela provoque des rayures à l'arrière du téléviseur ou sur le mur.
• L'ouverture du support mural, préalable à son installation, requiert une force intense. Veillez à ne pas vous blesser en ouvrant le support. (Les supports offrant la possibilité d'incliner le téléviseur sont difficiles à ouvrir, car ils doivent résister au poids du téléviseur.)

- Lorsque l'installation est effectuée dans un espace restreint, un frottement entre le téléviseur ou les accessoires et le mur risque d'endommager le mur ou l'arrière du téléviseur. Dans ce cas, utilisez un dispositif de protection contre les rayures comme illustré. Toutefois, le téléviseur risque alors d'être plus éloigné du mur.

- Vous devez utiliser les pièces Ⓜ comme illustré pour fixer les téléviseurs de la série Q9. Elles permettent de limiter les mouvements dus à l'espace entre le téléviseur et le mur, afin d'empêcher le téléviseur de s'incliner vers l'avant.

Si le téléviseur s'incline vers l'avant, utilisez deux pièces qui se chevauchent. Cela peut également améliorer l'angle d'inclinaison du téléviseur. Toutefois, le téléviseur risque alors d'être plus éloigné du mur.

- Il est possible qu'un téléviseur incurvé oscille de gauche à droite après son installation sur le support mural. Vous pouvez y remédier en utilisant les accessoires K2\~K4 ensemble. (Ajustez la longueur horizontale du support au téléviseur.)

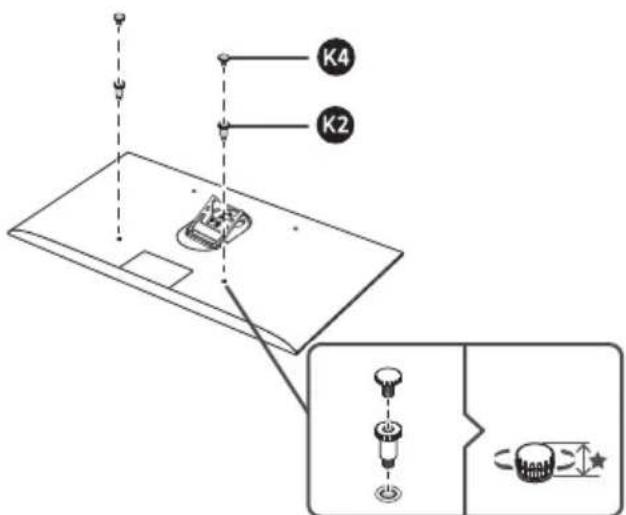

Vous pouvez également empêcher un téléviseur à écran plat de pencher vers la gauche ou la droite en utilisant les accessoires allant de K2 à Kioutefois, le téléviseur risque alors d'être plus éloigné du mur.

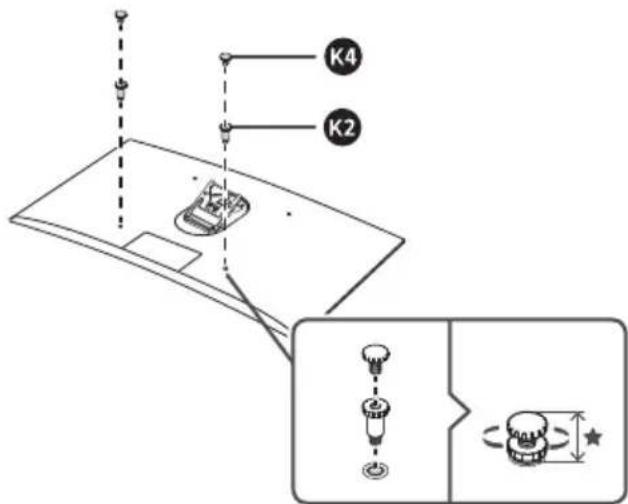

K4 K2

K4 K2

Téléviseur plat Téléviseur incurvé

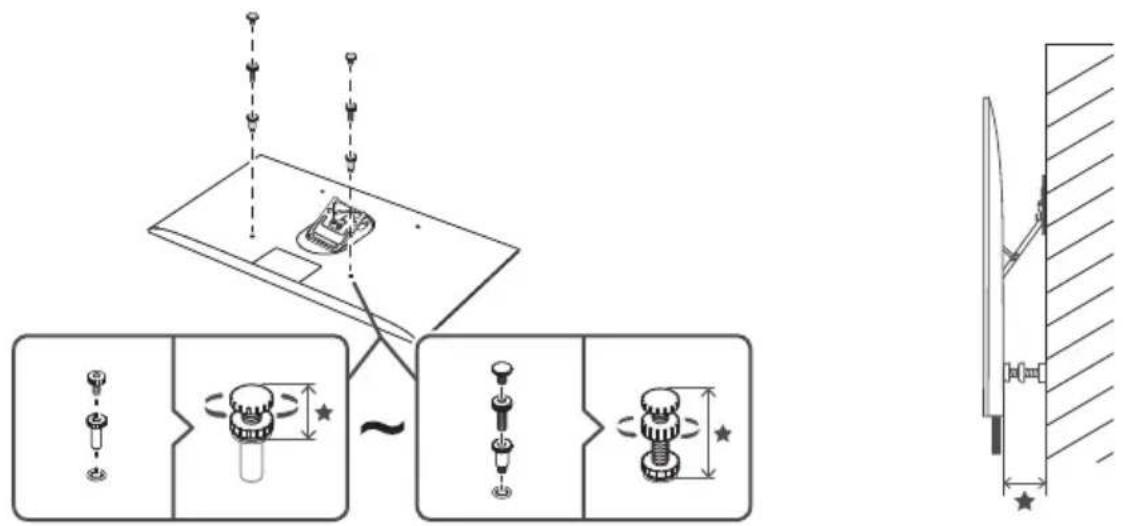

- Si la surface du mur sur lequel vous souhaitez installer le support mural n'est pas régulière, utilisez les accessoires allant de K2 à K7 in de faire en sorte que la distance entre le téléviseur et le mur soit suffisante. (Ajustez la longueur horizontale du support au téléviseur.) Toutefois, la distance par rapport au mur augmentera.

- Si vous utilisez ces accessoires pour définir la distance entre le mur et le téléviseur, il est possible que vous ne puissiez pas incliner le téléviseur. Si vous souhaitez pouvoir incliner le téléviseur, la distance qui le sépare du mur sera limitée.

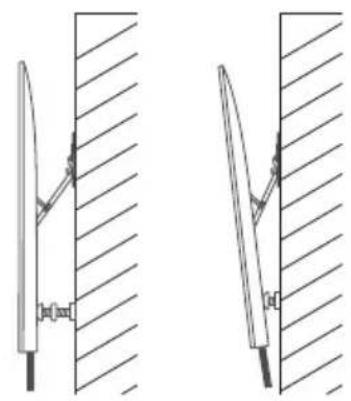

• L'angle d'inclinaison maximal varie en fonction du modèle de téléviseur. L'angle d'inclinaison peut ne pas être maintenu sur le mur avec des vibrations.
• Après l'installation du support mural, il est possible que certains modèles de téléviseurs oscillent en fonction de leur forme arrière. Le cas échéant, utilisez l'accessoire K, qui permet de maintenir la distance par rapport au mur. Les supports triangulaires permettent de rendre les installations de supports muraux plus stables. Toutefois, le téléviseur risque alors d'être plus éloigné du mur.

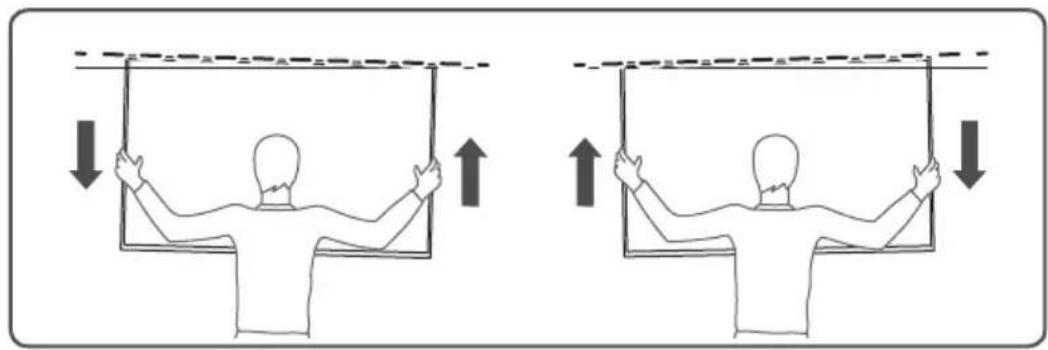

- Si vous ne parvenez pas à stabiliser la position horizontale du téléviseur à l'aide de la fonction prévue à cet effet, assurez-vous que l'installation a été effectuée correctement.

Si ne pouvez pas utiliser la fonction de réglage de la position horizontale, cela signifie que les fixations du châssis du support mural ne sont pas installées convenablement. Faites en sorte de les fixer correctement.

- Le niveau horizontal peut être ajusté selon un angle de 1 à 2 degrés maximum. Pour l'ajuster selon un angle supérieur, vous devez réinstaller le support mural.

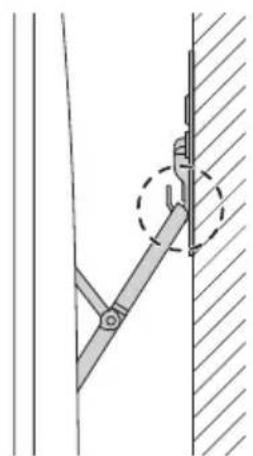

- Si les fixations du support mural ne sont pas attachées à l'extrémité (comme illustré sur le schéma), de légers chocs risquent de faire bouger le téléviseur. Le cas échéant, assurez-vous que les fixations sont installées correctement, de sorte qu'elles soient complètement attachées au téléviseur, jusqu'à l'extrémité.

- Afin d'éviter d'endommager les câbles lorsque vous détachez le téléviseur du mur, débranchez le câble d'alimentation et le câble optique avant d'ôter le support mural.

- Lorsque vous détachez la télévision du mur, tirez-la vers vous dans un premier temps et ensuite, assurez-vous que deux personnes la tirent simultanément vers le haut. N'appliquez pas de force directement sur l'écran.

- Lorsque vous saisissez le téléviseur en vue de l'installer, de le détacher, d'en régler la position horizontale ou d'incliner le support mural, veillez à ne pas appliquer de force directement sur l'écran.

- Lorsque vous manipulez le téléviseur en vue de l'installer, de le détacher, d'en régler la position horizontale ou d'incliner le support mural, veillez à ne pas endommager les câbles.

- Veillez à ne pas exercer de pression excessive sur le téléviseur et le support mural après l'installation de ce dernier. Faute de quoi, vous risquez d'endommager le support mural ou le téléviseur, ou la fixation du téléviseur au support mural pourrait devenir instable. Le cas échéant, réinstallez le support mural ou contactez un expert pour obtenir de l'aide.

- Vérifiez le modèle du produit, consultez le manuel d'utilisation fourni et propre à chaque produit, et assurez-vous que le mur peut accueillir un support mural.

- Vérifiez que le mur est stable. Si le mur n'est pas assez solide, renforcez-le avant d'installer le support.

- Si le mur n'est pas composé de ciment, demandez l'avis d'un expert pour savoir si le téléviseur peut y être fixé ou non.

- Demandez l'avis d'un expert si vous ne disposez d'aucune information à propos du mur sur lequel vous souhaitez installer le produit.

- Afin de garantir des performances optimales et de prévenir les dysfonctionnements, n'installez pas le produit dans les endroits suivants :

- Endroits susceptibles d'être soumis à des vibrations ou des chocs : le produit risquerait de tomber et de s'abîmer.

- À côté d'un gicleur d'incendie : celui-ci pourrait détecter la chaleur émanant du téléviseur et commencer à libérer un flux d'eau.

- À proximité de câbles à haute pression : de tels câbles pourraient perturber le téléviseur, et l'affichage de l'écran pourrait ne pas être correct.

- À proximité de radiateurs : cela risquerait de provoquer une surchauffe et un dysfonctionnement du téléviseur.

- L'appareil doit impérativement être installé sur un mur vertical.

-Installez-le à un endroit hors de portée des enfants.

- Ne creusez pas de niche dans le mur poury installer le téléviseur.

- Veillez à vérifier l'état et le type du mur sur lequel vous souhaitez installer le téléviseur.

-Les matériaux à utiliser peuvent varier selon le type de mur. Sélectionnez les matériaux en tenant compte des spécifications présentées ci-dessous.

- Il n'est pas nécessaire d'utiliser l'ensemble des vis fournies. Toutefois, vous devez en utiliser au moins quatre.

-Vous devez utiliser des vis aux deux endroits indiqués par un A.

-Utilisez des vis à au moins deux des endroits indiqués par un B, en fonction de l'environnement d'installation.

-Afin de cacher les câbles à l'intérieur du mur, veuillez contacter un professionnel.
