MANUAL DE UTILIZADOR WMNM15EB SAMSUNG

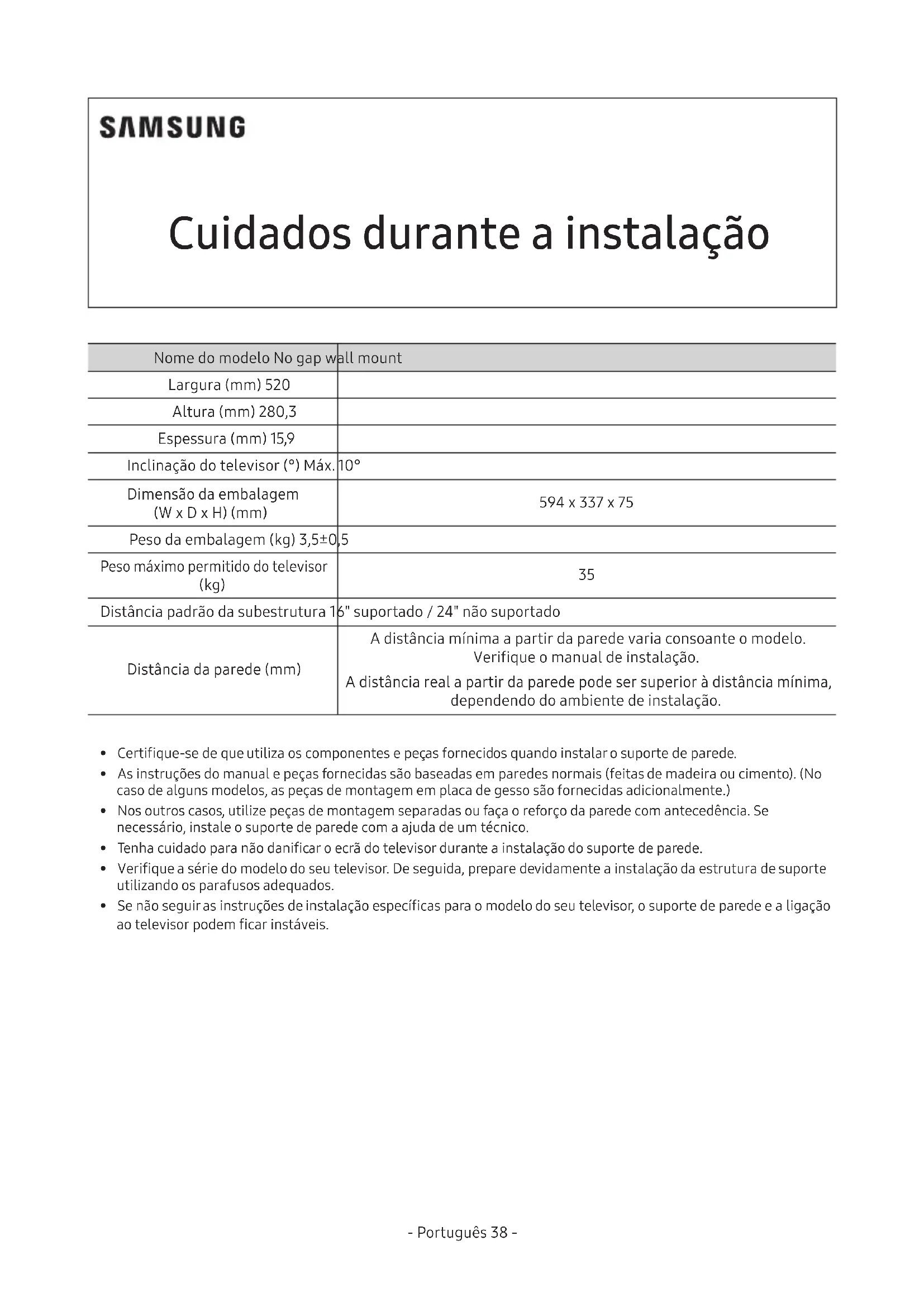

Cuidados durante a instalação

Cuidados ao instalar

Cuidados durante a instalação

Nome do modelo No gap wall mount
Largura (mm) 520
Altura (mm) 280,3
Espessura (mm) 15,9
Inclinação do televisor (°) Máx.	10°
Dimensão da embalagem(W x D x H) (mm)	594 x 337 x 75
Peso da embalagem (kg) 3,5±0,5
Peso máximo permitido do televisor(kg)	35
Distância padrão da subestrutura 16" suportado / 24" não suportado
Distância da parede (mm)	A distância mínima a partir da parede varia consoante o modelo.Verifique o manual de instalação.A distância real a partir da parede pode ser superior à distância mínima,dependendo do ambiente de instalação.

• Certifique-se de que utiliza os componentes e peças fornecidos quando instalar o suporte de parede.
• As instruções do manual e peças fornecidas são baseadas em paredes normais (feitas de madeira ou cimento). (No caso de alguns modelos, as peças de montagem em placa de gesso são fornecidas adicionalmente.)
• Nos outros casos, utilize peças de montagem separadas ou faça o reforço da parede com antecedência. Se necessário, instale o suporte de parede com a ajuda de um técnico.
• Tenha cuidado para não danificar o ecrã do televisor durante a instalação do suporte de parede.
• Verifique a série do modelo do seu televisor. De seguida, prepare devidamente a instalação da estrutura de suporte utilizando os parafusos adequados.

• Se não seguir as instruções de instalação específicas para o modelo do seu televisor, o suporte de parede e a ligação ao televisor podem ficar instáveis.

• Assegure-se de que a instalação ou desinstalação da estrutura do suporte para montagem na parede é feita por duas pessoas e de que a televisão está desligada.

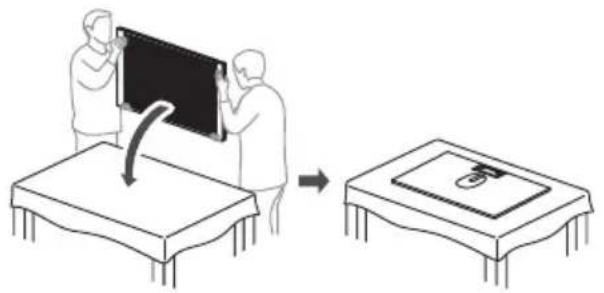

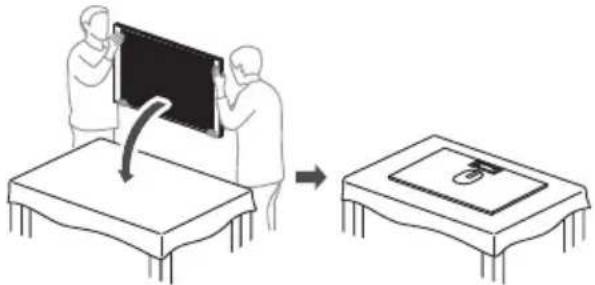

• Utilize uma mesa plana durante a instalação do suporte para montagem na parede. Utilize o material da embalagem do televisor (almofada) para televisores curvos.

- Instale o suporte de parede apenas numa parede mais larga que o televisor e sem inclinação. Após a instalação, a tampa ou o acessório na parte inferior do televisor deve tocar na parede. Caso contrário, o suporte de parede não deve ser instalado.

Parede mais larga que o televisor (Instalável)

Parede com inclinação (Não instalável)

Parede mais estreita que o suporte para montagem na parede (Não instalável)

- Antes de montar o televisor na parede ligue o cabo de alimentação e o cabo One Connect ao televisor.

- Quando instalar/desinstalar o suporte para montagem na parede tenha cuidado para não danificar o cabo óptico. Tenha o cuidado, em especial, de não pisar o cabo óptico.

- Utilize uma chave de fendas para fixar o televisor à estrutura do suporte. Se utilizar uma aparafusadora eléctrica pode desgastar a rosca dos parafusos.

- A distância mínima entre o televisor e a parede poderá ser de 2-3 mm ou superior, consoante a superfície da parede e as condições durante a instalação.

- A distância entre a parede e o lado direito ou o lado esquerdo do televisor pode variar consoante a parede e as condições de instalação.

- A parte de trás do televisor ou a parede podem sofrer riscos, caso o televisor esteja muito próximo da parede durante a instalação do suporte.

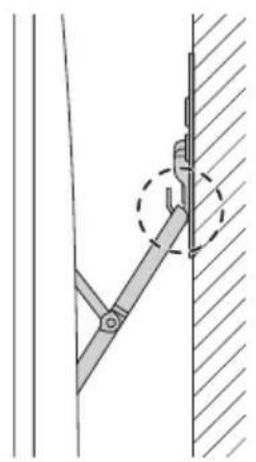

- É necessária muita força para abrir o suporte antes da respectiva montagem na parede. Tenha cuidado para não se magoar ao abrir o suporte (os suportes com peças de inclinação são difíceis de abrir, porque têm de conseguir sustentar o peso do televisor).

- No caso de condições de instalação apertadas, a fricção entre televisor/ acessórios e parede podem danificar a parede ou a parte de trás do televisor. Nesses casos, utilize um protector contra riscos L como ilustrado na imagem. Contudo, a distância em relação à parede pode aumentar.

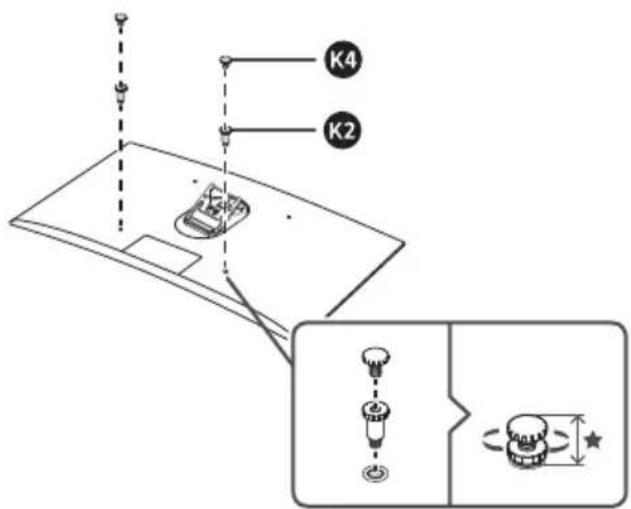

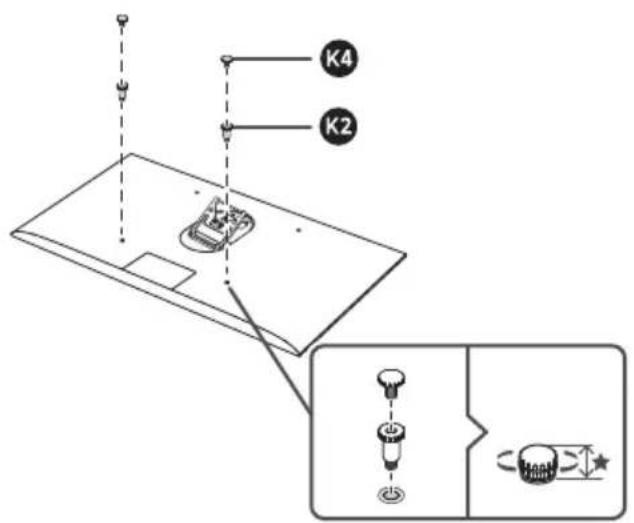

- Tem de utilizar as peças Ⓧ, como ilustrado na imagem, de modo a fixar os televisores da série Q9. Isto restringe o movimento entre o televisor e a parede devido ao espaço entre eles e evita que o televisor incline para a frente. Se o televisor ficar inclinado para a frente, utilize 2 peças Ⓧ sobrepostas. Esta medida pode melhorar a inclinação. Contudo, a distância em relação à parede pode aumentar.

- Um televisor curvo pode pender para a esquerda ou para a direita depois de instalado no suporte para montagem na parede. Pode impedir que o televisor penda para a esquerda ou para a direita utilizando os acessórios K2\~K4 conjuntamente. (Ajuste o comprimento horizontal da peça para que seja igual.) Pode igualmente impedir um televisor plano de pender para a esquerda ou para a direita aplicando os acessórios K2\~K4 contudo, a distância em relação à parede pode aumentar.

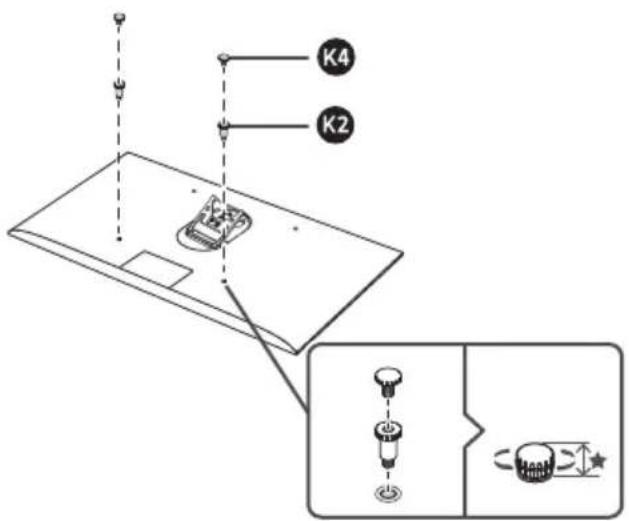

K4 K2

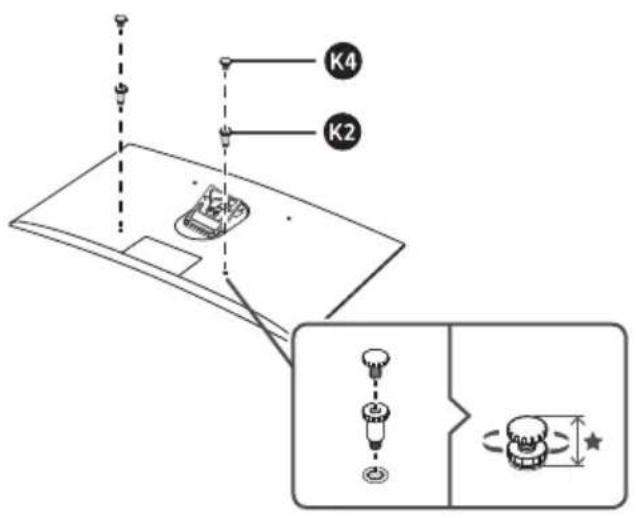

K4 K2

Televisor plano Televisor curvo

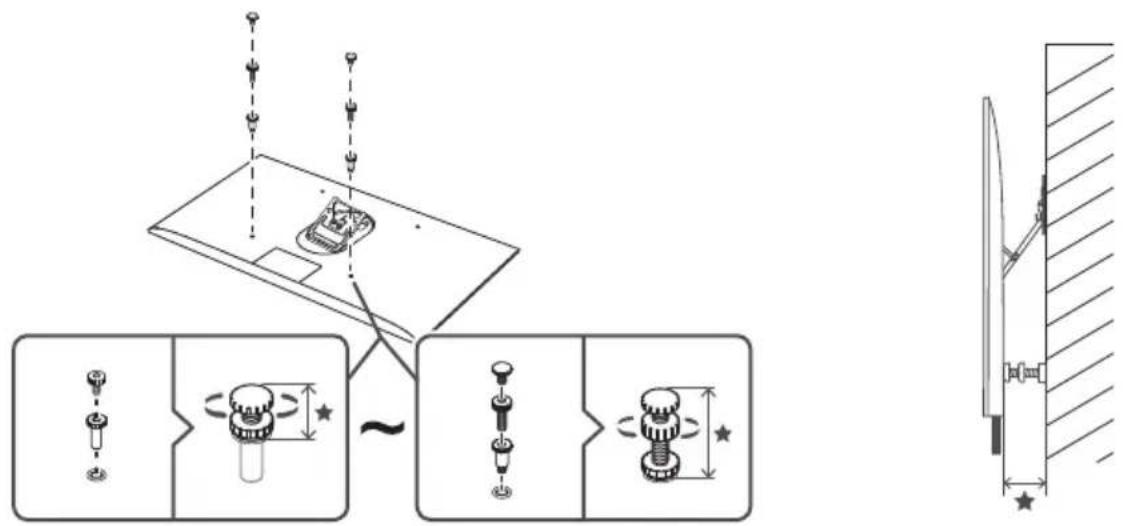

- Se quiser instalar o suporte para montagem numa parte saliente da parede pode utilizar os acessórios K2\~K7 para assegurar a devida distância entre o televisor e a parede. (Ajuste o comprimento horizontal da peça para que seja igual.) No entanto, a distância para a parede será maior.

- Se assegurar a distância para a parede com esses acessórios poderá não conseguir utilizar a opção de inclinação. Se quiser utilizar a opção de inclinação, a distância de segurança é mais limitada.

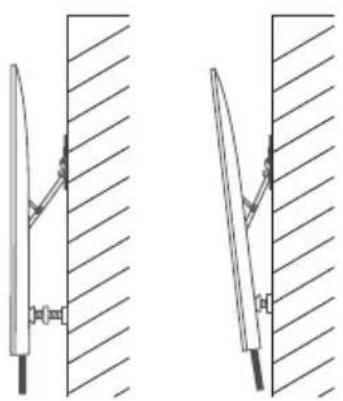

• O ângulo de inclinação máximo depende do modelo do televisor. O ângulo de inclinação poderá não ser mantido em paredes com vibração.
• Após a instalação do suporte para montagem na parede, os televisores de determinados modelos poderão mexer-se um pouco, consoante o formato da parte de trás do televisor. Nesse caso, aplique o suporte de separação (K). Uma sustentação triangular permite uma instalação mais estável do suporte para montagem na parede. Contudo, a distância em relação à parede pode aumentar.

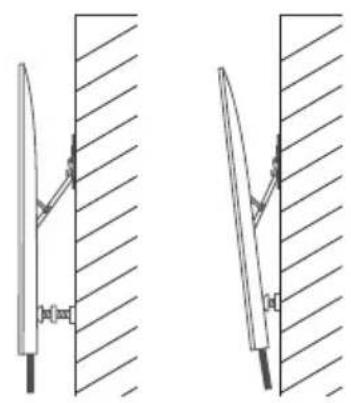

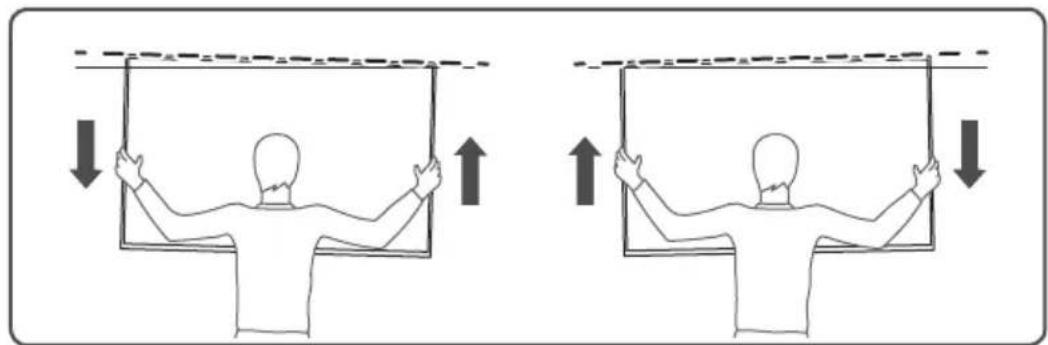

- Se não conseguir nivelar horizontalmente o televisor, através da função de ajuste horizontal, verifique se a instalação foi correctamente efectuada.

Se não consegue utilizar a função de ajuste horizontal é porque os fixadores da estrutura do suporte para montagem na parede não estão devidamente presos. Prenda-os devidamente.

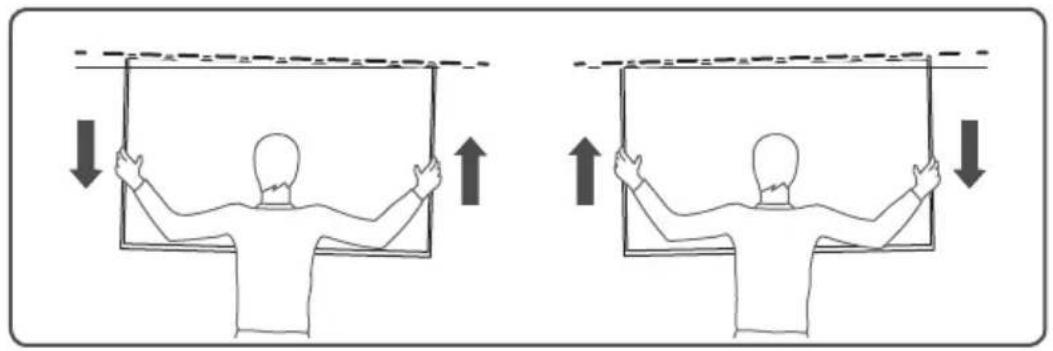

- O nível horizontal só pode ser ajustado em 1 ou 2 graus. Para ajustar o nível horizontal em mais ângulos do que este intervalo, reinstale o suporte para montagem na parede.

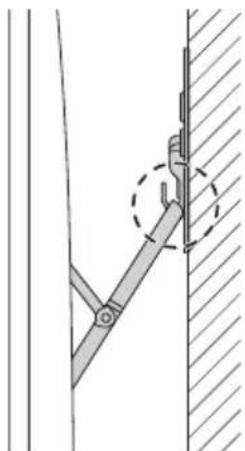

- Se os fixadores do suporte para montagem na parede não estiverem presos até ao fim, como se mostra na figura, um pequeno impacto poderá ser suficiente para fazer tremer o televisor. Se for esse o caso, instale devidamente os fixadores, de modo a que fiquem presos ao televisor até ao fim.

- Para evitar danos nos cabos ao desinstalar o televisor da parede, desligue o cabo de alimentação e o cabo óptico antes de retirar o suporte para montagem na parede.

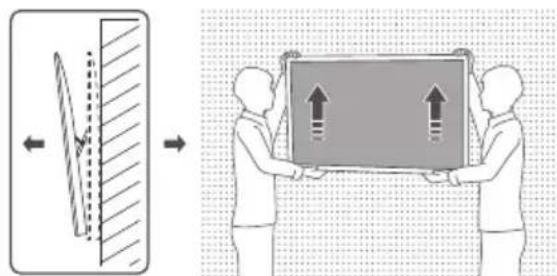

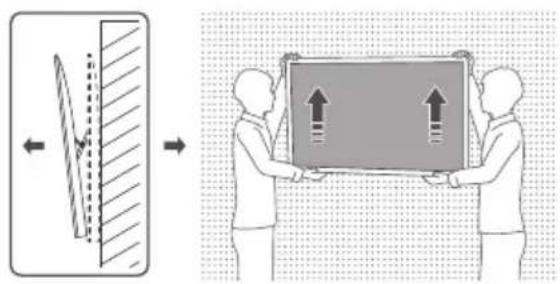

- Quando quiser remover o televisor da parede, puxe-o primeiro para si e, em seguida, certifique-se de que duas pessoas o puxam para cima em simultâneo. Não faça força directamente no ecrã.

- Quando segurar no televisor para instalá-lo, retirá-lo, nivelá-lo na horizontal, ou quando inclinar o suporte para montagem na parede, não faça força directamente no ecrã.

- Quando segurar no televisor para instalá-lo, retirá-lo, nivelá-lo na horizontal, ou quando inclinar o suporte para montagem na parede, tenha cuidado para não danificar os cabos.

- Certifique-se que o televisor e o suporte para montagem na parede não são sujeitos a pressão excessiva após a instalação do suporte para montagem na parede. O suporte para montagem na parede ou o televisor podem ficar danificados ou a ligação do televisor ao dispositivo de suporte para montagem na parede pode ficar instável. Neste caso, reinstale o suporte para montagem na parede ou contacte um técnico para obter assistência.

- Verifique o modelo do produto, bem como o manual do utilizador incluído em cada produto, e verifique também se a parede permite a montagem do suporte.

- Certifique-se de que a parede é segura. Se a parede for frágil reforce-a antes da instalação.

- Se a parede não for de cimento, aconselhe-se primeiro com um especialista para saber se pode instalar o televisor nessa parede.

- Consulte um perito em instalação, se não conhecer devidamente a parede em que pretende instalar o produto.

- Para assegurar um bom desempenho e evitar avarias do produto, não o instale nos seguintes locais:

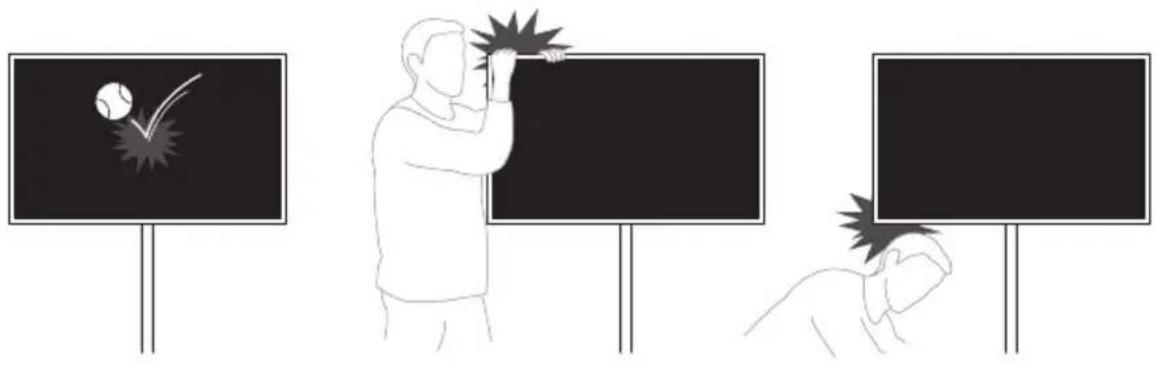

• Sítios onde possam ocorrer vibrações ou impactos, porque o produto pode cair e ficar danificado.
• Junto a um sensor de aspersor de incêndio, porque o sensor pode detectar o calor do televisor e ligar o aspersor.
• Próximo de cabos de alta pressão, porque o televisor pode sofrer interferências dos cabos e a imagem ser afectada.
• Próximo de aquecedores, porque o televisor pode sobreaquecer e avariar.

–Não instale noutro sítio que não numa parede vertical.
-Instale-o num local fora do alcance das crianças.
-Não fure a parede para o instalar no seu interior.

–Não se esqueça de verificar o tipo e o estado da parede onde vai fazer a instalação.
–Os materiais a usar podem variar consoante o tipo de parede. Escolha os materiais com base nas especificações abaixo indicadas.
–Não necessita de utilizar todos os parafusos fornecidos. No entanto, tem de utilizar pelo menos quatro parafusos.
-Tem de utilizar parafusos nos dois locais com a indicação A.
–Escolha pelo menos duas das peças com a indicação B para a montagem, consoante o que está em redor.
-Para esconder os cabos no interior da parede, contacte um técnico de instalação especializado.

SAMSUNG

Cuidados ao instalar

Nome do modelo No gap wall mount
Largura (mm) 520
Altura (mm) 280.3
Espessura (mm) 15.9
Inclinação (°) da TV Máx. 10°
Tamanho da embalagem (L X P X A) (mm)	594 x 337 x 75
Peso da embalagem (kg) 3.5±0.5
Peso máx. permitido da TV (kg) 35
Distância padrão de viga 16" compatível / 24" não compatível
Espaço da parede (mm)	O espaço mínimo a partir da parede varia, dependendo do modelo.Verifique o manual de instalação.O espaço real a partir da parede pode ser maior que o espaço mínimo,dependendo do ambiente de instalação.

• Use os componentes e peças fornecidos para instalar o suporte de parede.
• As instruções do manual e as peças fornecidas têm como base paredes típicas (de madeira ou concreto). (No caso de alguns modelos, as peças de montagem em parede de gesso são fornecidas adicionalmente.)
• Para outros casos, use peças de montagem separadas ou realize um reforço prévio da parede. Se necessário, instale o suporte de parede com a ajuda de um técnico.
• Tenha o cuidado de não danificar a tela da TV ao instalar o suporte de parede.
• Verifique a série do modelo de sua TV. Em seguida, use os métodos de preparação apropriados para as armações de apoio usando os parafusos apropriados.

• Se você não seguir as instrução de instalação adequadas para seu modelo de TV, o suporte de parede e a conexão da TV podem ser instáveis.

• Ao instalar ou desinstalar a armação de apoio do suporte de parede, assegure-se que 2 pessoas trabalham nela e que a TV está desligada.

• Utilize uma mesa plana ao instalar o suporte de parede. Utilize o material de embalagem da TV (almofada) para TV curvadas.

- Instale o suporte de parede apenas em paredes maiores do que a TV e não inclinadas. Após a instalação, a tampa ou espaçador na parte inferior da TV deve tocar a parede. Caso contrário, o suporte de parede não deve ser instalado.

Parede maior que a TV. (Possível instalar)

Parede inclinada (Impossível instalar)

Parede menor que o suporte de parede(Impossível instalar)

• Conecte o cabo de alimentação e o cabo One Connect à TV antes de montar a TV a uma parede.
• Tome cuidado para não danificar o cabo óptico ao instalar / desinstalar o suporte de parede. Tome cuidado especial para não pisar no cabo óptico.
• Use uma chave de fenda para montar a TV à armação de apoio. O uso de uma chave de fenda elétrica pode causar desgaste às roscas do parafuso.
• A distância mínima entre a TV e a parede pode ser de 2 a 3 mm ou maior, dependendo da superfície da parede e das condições de instalação.
• A distância entre a parede e o lado esquerdo ou direito da TV pode diferir, dependendo da parede e das condições de instalação.
• Se a TV estiver muito próxima da parede ao instalar o suporte de parede, podem ocorrer arranhões na parte traseira da TV ou na parede.
• É necessário muita força para abrir o suporte antes de instalar o suporte de parede. Tome cuidado para não se machucar ao abrir o suporte. (Suportes com opções de inclinação são difíceis de abrir porque eles precisam suportar o peso da TV.)

- Em casos de condições de instalação apertadas, a fricção entre a TV/os acessórios e a parede pode danificar a parede ou a parte traseira da TV. Em tais casos, use um protetor contra arranhões ^① , como na imagem. Contudo, a distância da parede pode aumentar.

- Você deve usar as peças L como na imagem para fixar TV da série Q9. Isso restringe o movimento entre a TV e a parede devido à distância da parede e impede que a TV se incline para a frente.

Se a TV se inclina para a frente, use 2 peças L sobrepostas. Isso pode melhorar adicionalmente a inclinação. Contudo, a distância da parede pode aumentar.

- Uma TV curvada pode se movimentar para a esquerda e para a direita após ser instalada no suporte de parede. Você pode impedir a TV de se movimentar para a esquerda e para a direita ao usar juntamente os acessórios (Ajuste o comprimento horizontal da peça para que fique igual.)

Você também pode impedir uma Flat TV de se movimentar para a esquerda e para a direita ao usar os acessórios K2-K4ontudo, a distância da parede pode aumentar.

K4 K2

Flat TV TV curva

K4 K2

- Se houver uma parte saliente na parede onde você quer instalar o suporte de parede, você pode usar os acessórios K2-K7 para manter um espaço suficiente entre a TV e uma parede. (Ajuste o comprimento horizontal da peça para que fique igual.)

Contudo, a distância à parede se tornará maior.

- Se você fixar distâncias usando esses acessórios, pode não ser possível usar a opção de inclinação. Se você quiser usar a opção de inclinação, a distância fixada é limitada.

- O ângulo de inclinação máximo pode diferir, dependendo do modelo da TV. O ângulo de inclinação pode não ser mantido em paredes com vibração.

- Após a instalação do suporte de parede, pode ocorrer movimento em alguns modelos de TV, dependendo do formato da parte traseira da TV. Neste caso, use o suporte de separação (K).

O suporte triangular permite uma instalação mais estável do suporte de parede. Contudo, a distância da parede pode aumentar.

- Se não for possível ajustar o nível horizontal usando a função de ajuste horizontal, verifique se a instalação foi adequadamente realizada.

Se não for possível usar a função de ajuste horizontal, os fixadores na armação de apoio do suporte de parede não ficam adequadamente fixados. Instale-os adequadamente.

- O nível horizontal que pode ser ajustado é de apenas 1 a 2 graus. Para ajustar o nível horizontal em mais ângulos além deste intervalo, reinstale o suporte de parede.

- Se os fixadores do suporte de parede não estiverem fixados até o final, como mostrado na figura, impactos sutis podem movimentar a TV. Neste caso, instale adequadamente os fixadores para que fiquem fixados à TV até o final.

- Para evitar danificar o cabo ao desmontar a TV da parede, desconecte o cabo de alimentação e o cabo óptico antes de remover o suporte de parede.

- Quando retirar a TV da parede, primeiro puxe-a para a frente e, em seguida, certifique-se de que duas pessoas a puxam para cima simultaneamente. Não aplique força diretamente sobre a tela.

• Quando você segurar a TV para instalar, remover, ajustar o nível horizontal ou inclinar o suporte de parede, não aplique força diretamente sobre a tela.
• Quando você manusear a TV para instalar, remover, ajustar o nível horizontal ou inclinar o suporte de parede, tome cuidado para não danificar os cabos.
• Certifique-se de que a TV e a proteção de suporte de parede não são atingidas com força excessiva após instalar o suporte de parede. O suporte de parede ou a TV podem sofrer danos ou a conexão da TV com o dispositivo de suporte de parede pode se tornar instável. Neste caso, reinstalar o suporte de parede ou consultar um especialista para assistência.

- Verifique o modelo do produto, assim como o manual do usuário fornecido para cada produto e verifique se a parede permite a montagem.

• Assegure-se de que a parede é estável. Se a parede for fraca, reforce-a antes da instalação.
• Se a parede não for de cimento, consulte um especialista para determinar se a TV pode ser instalada nela.
• Consulte um instalador especialista se você não tiver conhecimento prévio sobre a parede em que você quer instalar o produto.

- Para manter o desempenho do produto e evitar um mau funcionamento, não o instale nos locais a seguir.

• Locais onde há risco de vibração ou choque: o produto pode cair e ser danificado.
• Perto de um sensor de incêndio com aspersores: o sensor pode detectar o calor da TV e ativar os aspersores.
• Perto de cabos de alta tensão: a TV pode sofrer interferência dos cabos de alta tensão e a tela pode não exibir corretamente.

- Perto de aquecedores: a TV pode superaquecer e deixar de funcionar corretamente.

- Não instale o produto em outro local a não ser em uma parede vertical.

-Instale fora do alcance de crianças.

- Não integre o produto na parede para fazer uma instalação interna.

-Verifique o tipo e a condição da parede em que a instalação será realizada.

–Os materiais a usar podem diferir, dependendo do tipo de parede. Escolha materiais com base nas especificações abaixo.

-Você não precisa usar todos os parafusos fornecidos. Contudo, você tem de usar ao menos 4 parafusos.

–Você tem de usar os parafusos nos dois locais marcados com A.

–Escolha pelo menos duas das peças marcadas com B para montar, dependendo do que está em redor.

-Para ocultar os cabos dentro da parede, contate um técnico instalador especializado.
