XF 14mm f2.8 R - объектив FUJIFILM - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XF 14mm f2.8 R FUJIFILM

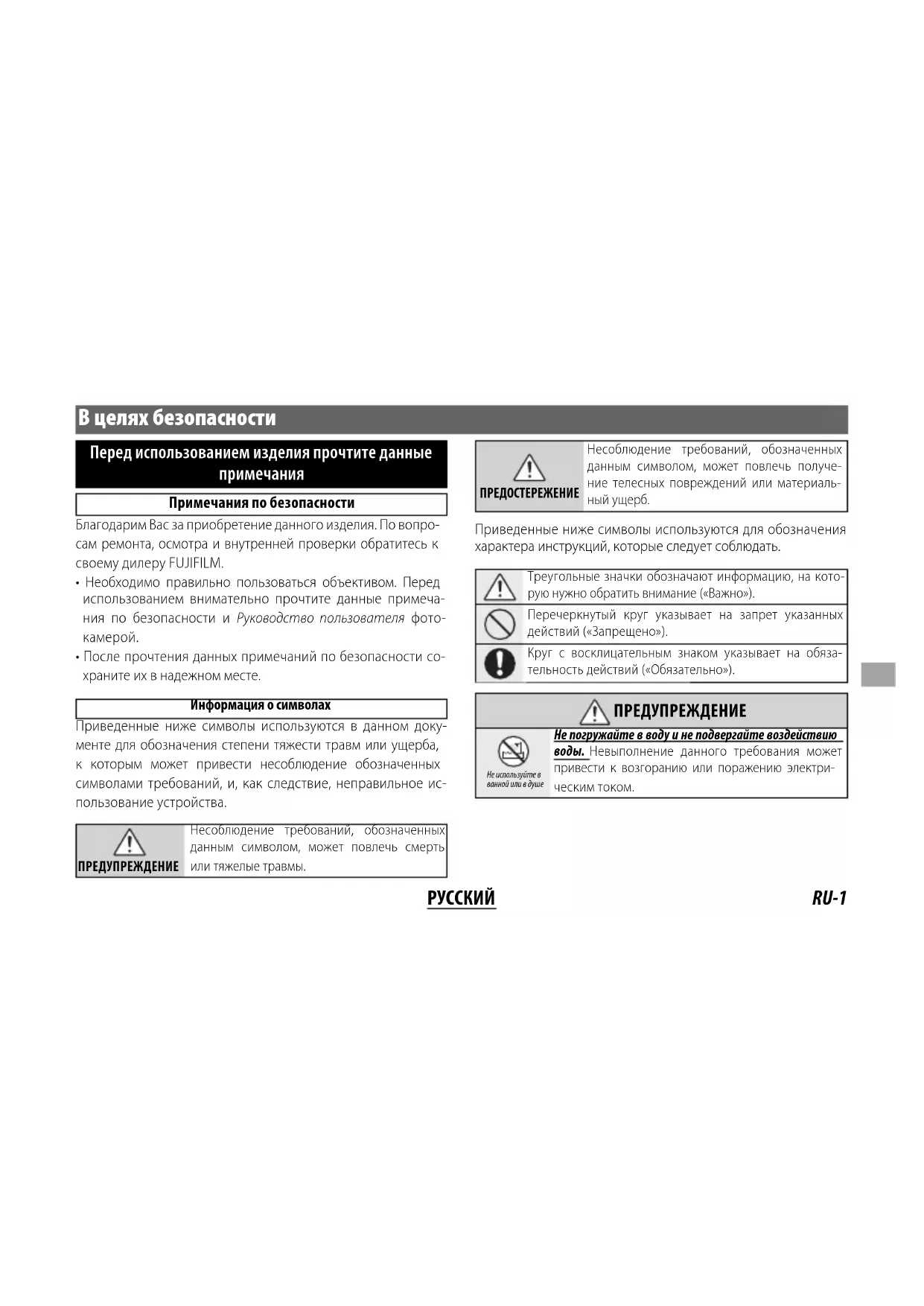

В целях безопасности Перед использованием изделия прочтите данные

Примечания по безопасности Благодарим Вас за приобретение данного изделия. По вопро- сам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру FUJIFILM.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примеча- ния по безопасности и Руководство пользователя фото-

• После прочтения данных примечаний по безопасности со- храните их в надежном месте. Информация о символах Приведенные ниже символы используются в данном доку- менте для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное ис- пользование устройства. ПРЕДУПРЕЖДЕНИЕНесоблюдение требований, обозначенных данным символом, может повлечь смерть или тяжелые травмы.ПРЕДОСТЕРЕЖЕНИЕНесоблюдение требований, обозначенных данным символом, может повлечь получе-ние телесных повреждений или материаль-ный ущерб. Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать. Треугольные значки обозначают информацию, на кото-рую нужно обратить внимание («Важно»).Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).Круг с восклицательным знаком указывает на обяза-тельность действий («Обязательно»).

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Не используйте в ванной или в душеНе погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электри-ческим током.RU-2

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Не разбирайте Не разбирайте (не открывайте корпус). Несоблюде- ние этой меры предосторожности может приве- сти к возгоранию, поражению электрическим то- ком или возникновению травм из-за неправильной работы изделия. Не трогайте вну- тренние детали Если корпус разбился в результате падения или дру- гого чрезвычайного происшествия, не трогайте от- крытые детали. Несоблюдение этой меры предо- сторожности может привести к поражению элек- трическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей. Не- медленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации. Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму. Не смотрите на солнце через объектив или видои- скатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимо- му нарушению зрения.

ПРЕДОСТЕРЕЖЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требова- ния может привести к возгоранию или поражению электрическим током. Не оставляйте на прямом солнечном свету или в ме- стах, подверженных воздействию высоких темпера- тур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию. Храните в местах, не доступных для маленьких де- тей. В руках ребенка данное изделие может стать причиной телесных повреждений. Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током. Во время съемки объектов, освещенных сзади, не до- пускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце на- ходится в кадре или рядом с ним, может вызвать возгорание или ожоги.RU-3

ПРЕДОСТЕРЕЖЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не па- дает прямой солнечный свет. Солнечный свет, сфо- кусированный объективом, может вызвать возго- рание или ожоги. Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму. Утилизация электрического и электронного оборудования в домашних Утилизация электрического и электронного оборудования в домашних

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне: Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя ути- лизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования. Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут воз- никнуть в результате несоответствующей утилизации данного изделия. Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторич- ному использованию отходов или в магазин, где вы приобрели изделие. В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать данное изделие, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.RU-4

Перед использованием данного изделия Некоторые функции объектива недоступны с более ранними версиями прошивки фотока- меры. Обязательно обновите прошивку фото- камеры до последней версии. Инструкции по просмотру версии прошивки фотокамеры и обновлению прошивки фотокамеры доступны на следующем веб-сайте: http://www.fujifilm.com/support/digital_cameras/ software/#firmware В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дис- трибьютору из списка “FUJIFILM Worldwide Network”, поставленного с Вашей фотокамерой. Уход за изделием

• При использовании бленды объектива не бе- ритесь за фотокамеру и не держите ее только

• Не допускайте загрязнения сигнальных кон- тактов объектива.

• Пользуйтесь грушей для удаления пыли и пуха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечат- ков пальцев нанесите небольшое количество жидкости для чистки объективов на мягкую, чистую хлопчатобумажную ткань или сал- фетку для чистки объективов и протрите объектив от центра к краям круговыми дви- жениями, соблюдая осторожность, не остав- ляя разводов и не касаясь стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разба- витель для краски или бензин.

• Закройте крышку объектива и крышку байоне- та объектива, когда объектив не используется.

• Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образо- вание плесени и коррозии. Не храните в ме- стах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или кам- форными шариками от моли.

• Берегите объектив от влаги. Коррозия может нанести непоправимый ущерб. При попада- нии дождевых капель или брызг воды их сле- дует вытереть.

• Если объектив оставить в местах, подвергаю- щихся воздействию высоких температур, то это может повредить или деформировать его.RU-5

Части объектива XF14mmF2.8 R/XF16mmF1.4 R WR/XF23mmF1.4 R A Бленда объектива B Метки для установки C Индикатор глубины резкости D Индикатор расстояния E Фокусировочное кольцо F Кольцо диафрагмы G Метки для установки (фокусное расстояние) H Сигнальные контакты объектива I Крышка объектива J Крышка байонета объектива Q Крепление объектива имеет резиновое кольцо, которое обеспечивает защиту объектива от пыли и брызг. Кольцо можно заменить в любом сервисном центре FUJIFILM за отдельную плату (только XF16mmF1.4 R WR). Прилагаемые принадлежности

• Крышка байонета объектива

• Тканевая упаковкаRU-6 РУССКИЙ Установка объектива См. руководство пользователя фотока- мерой для получения информации об установке и снятии объектива. Имейте в виду, что данное изделие несовме- стимо с фотокамерами с байонетом Х. Снятие крышек Снимите крышки, как показано на ри-

Установка бленды При подсоединении бленды объектива уменьшают блики и защищают перед- нюю линзу.RU-7РУССКИЙ Фокусировочное кольцо

• Сдвиньте фокусиро- вочное кольцо впе- ред, чтобы включить режим автофокуси-

• Сдвиньте фокусиро- вочное кольцо назад, чтобы включить ре- жим ручной фокуси-

Для того, чтобы отрегулировать фоку- сировку, поворачивайте фокусировоч- ное кольцо и отслеживайте изменения на дисплее фотокамеры. Фокусное расстояние и индикатор глубины рез- кости могут быть использованы в ре- жиме ручной фокусировки. Индикатор глубины резкости Индикатор глубины резкости показы- вает приблизительное значение (рас- стояние спереди и сзади точки фоку- сировки, которое находится в фокусе).

R На рисунке показан объектив XF14mmF2.8 R. Q Независимо от выбранного на фотокаме- ре режима фокусировки, если фокальное кольцо установлено на автофокус, то уста- новка фокусного расстояния вручную не- возможна.RU-8 РУССКИЙ Технические характеристики Тип XF14mmF2.8 R XF16mmF1.4 R WR XF23mmF1.4 R Устройство объектива 10 линз в 7 группах (включает 2 асферических элемента и 3 элемента сверхнизкой дисперсии) 13 линз в 11 группах (включает 2 асферических элемента и 2 элемента сверхнизкой дисперсии) 11 линз в 8 группах (включает 1 асферические линзы) Фокусное расстояние (эквивалент формата 35мм) f=14мм (21мм) f=16мм (24мм) f=23мм (35мм) Угол зрения 90,8° 83,2° 63,4° Макс. диафрагма f/2,8 f/1,4 f/1,4 Мин. диафрагма f/22 f/16 f/16 Управление диафрагмой Количество лезвий 7 (округленное отверстие диафрагмы)9 (округленное отверстие диафрагмы)7 (округленное отверстие диафрагмы) Размер раскрытия объектива ⁄EV (19 раскрытий) ⁄EV (22 раскрытий) ⁄EV (22 раскрытий) Диапазон фокусировки Normal: 30 cм – ∞ Макросъемка: 18 cм – ∞ Normal: 15 cм – ∞ Макросъемка: 15 cм – ∞ Normal: 0,6 м – ∞ Макросъемка: 28 cм – ∞ Макс. увеличение 0,12 × 0,21 × 0,1 × Внешние размеры: Диаметр × длина* (прибл.)

• расстояние от крепежного фланца объектива

⌀65,0× 58,4мм ⌀73,4× 73,0мм ⌀72,0× 63,0мм Вес* (прибл.) * без крышек и бленд 235г 375г 300г Размер фильтра ⌀58мм ⌀67мм ⌀62мм Q Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления. Q В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.IT-1 ITALIANO Sicurezza Accertatevi di leggere queste informazioni prima dell’uso della fotocamera Informazioni sulla sicurezza Grazie per avere acquistato questo prodotto. Per eff ettuare ripa- razioni, controlli e test delle parti interne, contattare il rivenditore FUJIFILM.
