BRUKSANVISNING XF 14mm f2.8 R FUJIFILM

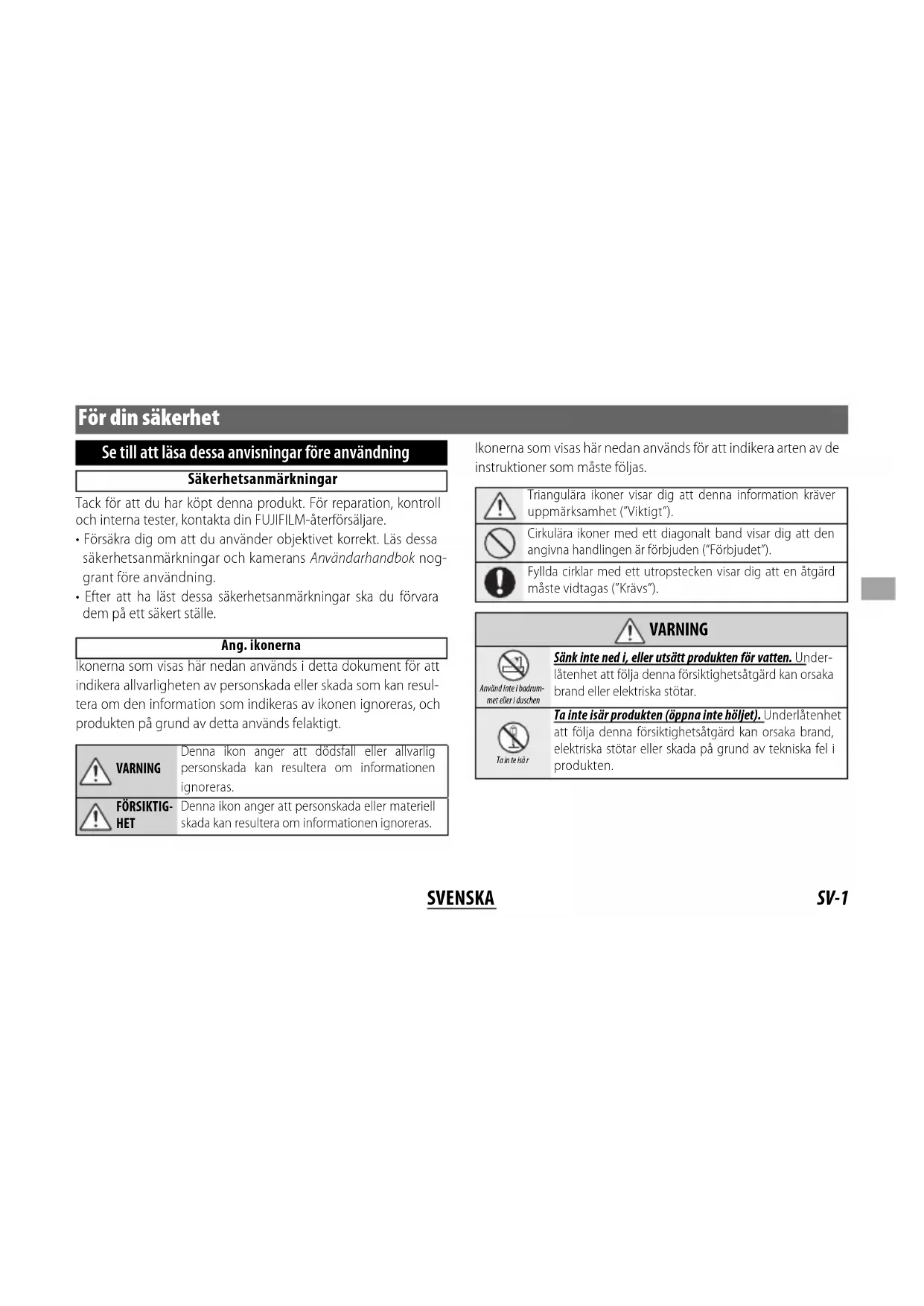

• Försäkra dig om att du använder objektivet korrekt. Läs dessa säkerhetsanmärkningar och kamerans Användarhandbok nog- grant före användning.

• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara dem på ett säkert ställe. Ang. ikonerna Ikonerna som visas här nedan används i detta dokument för att indikera allvarligheten av personskada eller skada som kan resul- tera om den information som indikeras av ikonen ignoreras, och produkten på grund av detta används felaktigt. VARNINGDenna ikon anger att dödsfall eller allvarlig personskada kan resultera om informationen ignoreras.FÖRSIKTIG- HET Denna ikon anger att personskada eller materiell skada kan resultera om informationen ignoreras. Ikonerna som visas här nedan används för att indikera arten av de instruktioner som måste följas. Triangulära ikoner visar dig att denna information kräver uppmärksamhet (”Viktigt”).Cirkulära ikoner med ett diagonalt band visar dig att den angivna handlingen är förbjuden (”Förbjudet”).Fyllda cirklar med ett utropstecken visar dig att en åtgärd måste vidtagas (”Krävs”).

VARNING VARNING Använd inte i badrum-met eller i duschenSänk inte ned i, eller utsätt produkten för vatten. Under-låtenhet att följa denna försiktighetsåtgärd kan orsaka brand eller elektriska stötar.Ta in te isä rTa inte isär produkten (öppna inte höljet). Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand, elektriska stötar eller skada på grund av tekniska fel i produkten.SV-2 SVENSKA

VARNING VARNING Rör ej vid interna delar Om höljet går sönder på grund av ett fall eller annan olycka, rör inte vid de interna delarna. Underlåtenhet att följa denna försiktighetsåtgärd kan leda till elektriska stötar eller skada som kan uppkomma genom att röra vid de skadade delarna. Avlägsna genast batteriet, se till att undvika skada eller elektrisk stöt, och ta med produkten till det återförsäljningsställe där du köpte den för råd. Placera inte produkten på instabila ytor. Produkten kan falla ner och orsaka skada. Titta inte på solen genom objektivet eller kamerans sö- kare. Underlåtenhet att följa denna försiktighetsåtgärd kan ge bestående synnedsättning.

FÖRSIKTIGHET FÖRSIKTIGHET Använd eller förvara inte produkten på platser som är ut- satta för ånga eller rök, eller som är väldigt fuktiga eller extremt dammiga. Underlåtenhet att följa denna försik- tighetsåtgärd kan orsaka brand eller elektriska stötar. Lämna inte produkten i direkt solljus eller på platser med höga temperaturer, såsom i en stängd bil en solig dag. Följs inte denna försiktighetsåtgärd kan det leda till brand.

FÖRSIKTIGHET FÖRSIKTIGHET Förvara utom räckhåll för små barn. Denna produkt kan orsaka personskada i händerna på ett barn. Ta inte i produkten med våta händer. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka elektriska stötar. Håll solen utanför bilden när du fotograferar motiv i mot- ljus. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand eller brännskador. Sätt tillbaka objektivlocken och förvara produkten utom räckhåll för direkt solljus när du inte använder den. Sol- ljus som fokuseras genom objektivet kan orsaka brand eller brännskador. Bär inte kameran eller objektivet medan de är monterade på ett stativ. Produkten kan falla ner eller stöta till andra föremål, vilket kan leda till skada.SV-3 SVENSKA Kassering av elektrisk och elektronisk utrustning i privata hushåll Kassering av elektrisk och elektronisk utrustning i privata hushåll Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna symbol på produkten, eller i handboken och i garantin, och/eller på dess förpack- ning anger att denna produkt inte får hanteras som hushållsavfall. Istäl- let bör den lämnas in på en utsedd uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra möjliga negativa konsekvenser för miljön och människors hälsa, som annars kan bli följden av olämplig avfallshantering av denna produkt. Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad informa- tion om återvinning av denna produkt, kontakta kommunen, din sophämtningstjänst eller butiken där du köpte produkten. I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala myndigheterna och be om råd för korrekt kassering.SV-4 SVENSKA Innan du använder denna produkt Vissa objektivfunktioner är inte tillgängliga i äldre versioner av kamerans rmware. Var noga med att uppdatera kamerans rmware till den senaste versionen. Instruktioner för hur man hittar kamerans programversion samt hur man uppdaterar programvaran nns på följan- de hemsida: http://www.fujifilm.com/support/digital_cameras/ software/#firmware Om du inte har tillgång till en dator, kan du få hjälp hos den lokala återförsäljare som listas i FUJIFILM Worldwide Network-materialet, vil- ket medföljer kameran. Produktvård

• Lyft inte upp kameran och håll inte i den endast med hjälp av motljusskyddet när det används.

• Håll objektivets signalkontakter rena.

• Använd en blåspensel för att avlägsna damm och ludd från glasytorna på objektivet eller ltret. För att ta bort äckar och ngerav- tryck, använd en liten mängd objektivrengö- ringsmedel på en mjuk, ren bomullsduk eller objektivrengöringspapper och rengör från mitten och utåt med en cirkelrörelse, försik- tigt för att inte lämna äckar eller vidröra gla- set med ngrarna.

• Använd aldrig organiska lösningsmedel så- som thinner eller bensen för att rengöra ob- jektivet.

• Sätt på de främre och bakre locken när ob- jektivet inte används.

• Förvara objektivet och ltret på en sval och torr plats för att förhindra mögel och rost. Förvara det inte i direkt solljus eller tillsam- mans med nafta eller malkulor.

• Håll objektivet torrt. Rost kan orsaka ohjälp- liga skador. Torka av regn och vattendroppar.

• Om du lämnar objektivet på extremt varma platser kan det orsaka skada eller skevhet.SV-5 SVENSKA Objektivets delar XF14mmF2.8 R/XF16mmF1.4 R WR/XF23mmF1.4 R A Motljusskydd B Monteringsmarkeringar C Indikator för skärpedjup D Avståndsindikator E Fokusring F Bländarring G Monteringsmarkeringar (brännvidd) H Objektivsignalkontakter I Främre objektivlock J Bakre objektivlock Q Objektivfästet innefattar en gummiring för att försäkra att ob- jektivet hålls damm- och stänksäker. Ringen kan bytas ut mot av- gift hos ett FUJIFILM service-center (endast XF16mmF1.4 R WR). Medföljande tillbehör

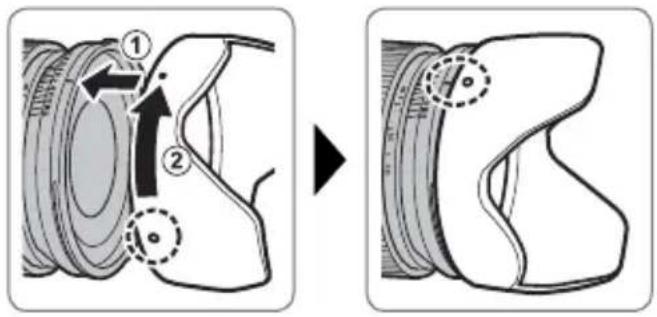

• TygemballageSV-6 SVENSKA Montera ett objektiv Se kamerahandboken för information om hur du monterar och tar bort objektiv. Observera att denna produkt inte är kom- patibel med lmkameror med X-fäste. Ta bort locken Ta av locken så som visas. Montera motljusskyddet Motljusskydd minskar re exer och skyd- dar det främre objektivelementet.SV-7SVENSKA Fokusringen

• Skjut fram fokusringen för autofokus.

• Skjut bak fokusringen för manuell fokus. För att justera fokus, vrid på fokusringen medan du granskar e ekterna på kame- radisplayen. Indikatorerna för fokusav- stånd och skärpedjup kan användas för manuell fokusering. Indikatorn för skärpedjup Indikatorn för skärpedjup visar det unge- färliga skärpedjupet (avståndet framför och bakom fokuspunkten som är i fokus). Avståndsindikator R Bilden visar XF14mmF2.8 R. Q Oavsett vilket fokusläge som valts med ka- meran kan manuell fokusering inte använ- das när fokusringen är inställd på autofokus.SV-8 SVENSKA Speci kationer Type XF14mmF2.8 R XF16mmF1.4 R WR XF23mmF1.4 R Objektivkonstruktion 10 element i 7 grupper (inkluderar 2 asfäriska element och 3 element med extra låg spridning) 13 element i 11 grupper (inkluderar 2 asfäriska element och 2 element med extra låg spridning) 11 element i 8 grupper (inkluderar 1 asfäriska element) Brännvidd (motsvarande 35 mm-format) f=14mm (21mm) f=16mm (24mm) f=23mm (35mm) Bildvinkel 90,8° 83,2° 63,4° Största bländare f/2,8 f/1,4 f/1,4 Minsta bländare f/22 f/16 f/16 Bländarstyrning Antal blad 7 (rundad diafragmaöppning)9 (rundad diafragmaöppning) 7 (rundad diafragmaöppning) Stoppstorlek ⁄EV (19 stopp) ⁄EV (22 stopp) ⁄EV (22 stopp) Fokusområde Normal: 30 cm – ∞ Makro: 18 cm – ∞ Normal: 15 cm – ∞ Makro: 15 cm – ∞ Normal: 0,6 m – ∞ Makro: 28 cm – ∞ Max. förstoring 0,12 × 0,21 × 0,1 × Externa mått:Diameter × Längd* (ungefär) *avståndet från kamerans objektivmonterings äns ⌀65,0× 58,4mm ⌀73,4× 73,0mm ⌀72,0× 63,0mm Vikt* (ungefär)

• exklusive lock och motljusskydd 235g 375g 300g Filterstorlek ⌀58mm ⌀67mm ⌀62mm Q Förbättringar kan leda till oannonserade ändringar i specifi kationer och utseende. Q Beroende på hur detta objektiv är konstruerat, kan avståndsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavståndet. Använd avståndsindikatorn endast som en riktlinje.NO-1 NORSK For din sikkerhet Sørg for å lese disse merknadene før bruk Sikkerhetsmerknader Takk for at du kjøpte dette produktet. Kontakt din FUJIFILM for- handler for reparasjon, inspeksjon og intern testing.
