XF 14mm f2.8 R - Objectif FUJIFILM - Notice d'utilisation et mode d'emploi gratuit

Type d'objectif	Grand angle fixe
Ouverture maximale	f/2.8
Distance focale	14 mm
Angle de vue	89°
Construction optique	10 éléments en 8 groupes
Diaphragme	7 lamelles
Distance de mise au point minimale	18 cm
Dimensions	60 x 54 mm
Poids	235 g
Monture	Monture Fujifilm X
Utilisation recommandée	Photographie de paysage, architecture, et intérieur
Entretien	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Accessoires inclus	Capuchon avant et arrière
Compatibilité	Appareils photo Fujifilm à monture X

FOIRE AUX QUESTIONS - XF 14mm f2.8 R FUJIFILM

Comment puis-je fixer l'objectif FUJIFILM XF 14mm f2.8 R sur mon boîtier ?

Alignez les repères rouge sur l'objectif et le boîtier, puis tournez l'objectif dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Pourquoi mes photos sont-elles floues lorsque j'utilise cet objectif ?

Assurez-vous que la mise au point est correctement réglée. Vérifiez également que la stabilisation d'image est activée si votre boîtier le permet.

L'objectif est-il compatible avec mon boîtier FUJIFILM ?

Cet objectif est compatible avec tous les boîtiers FUJIFILM à monture X. Vérifiez les spécifications de votre boîtier pour confirmer.

Comment nettoyer l'objectif FUJIFILM XF 14mm f2.8 R ?

Utilisez un chiffon en microfibre doux et un nettoyant pour objectif. Évitez d'appliquer directement le nettoyant sur la lentille.

Quel est l'angle de vue de l'objectif FUJIFILM XF 14mm f2.8 R ?

L'objectif offre un angle de vue de 89 degrés, idéal pour les paysages et les photos d'architecture.

Cet objectif est-il étanche ?

L'objectif a une construction résistante aux intempéries, mais il n'est pas entièrement étanche. Évitez une exposition prolongée à des conditions humides.

Puis-je utiliser des filtres avec cet objectif ?

Oui, l'objectif a un filetage pour filtres de 58 mm. Assurez-vous de choisir des filtres compatibles avec cette taille.

Comment régler l'ouverture de l'objectif FUJIFILM XF 14mm f2.8 R ?

Utilisez la bague d'ouverture sur l'objectif pour sélectionner l'ouverture souhaitée. Vérifiez que votre appareil est en mode de prise de vue approprié.

Que faire si l'autofocus ne fonctionne pas ?

Vérifiez que votre boîtier est en mode autofocus et que l'objectif est correctement monté. Essayez de passer en mode manuel pour voir si cela résout le problème.

Quelle est la distance minimale de mise au point de cet objectif ?

La distance minimale de mise au point de l'objectif FUJIFILM XF 14mm f2.8 R est de 18 cm.

MODE D'EMPLOI XF 14mm f2.8 R FUJIFILM

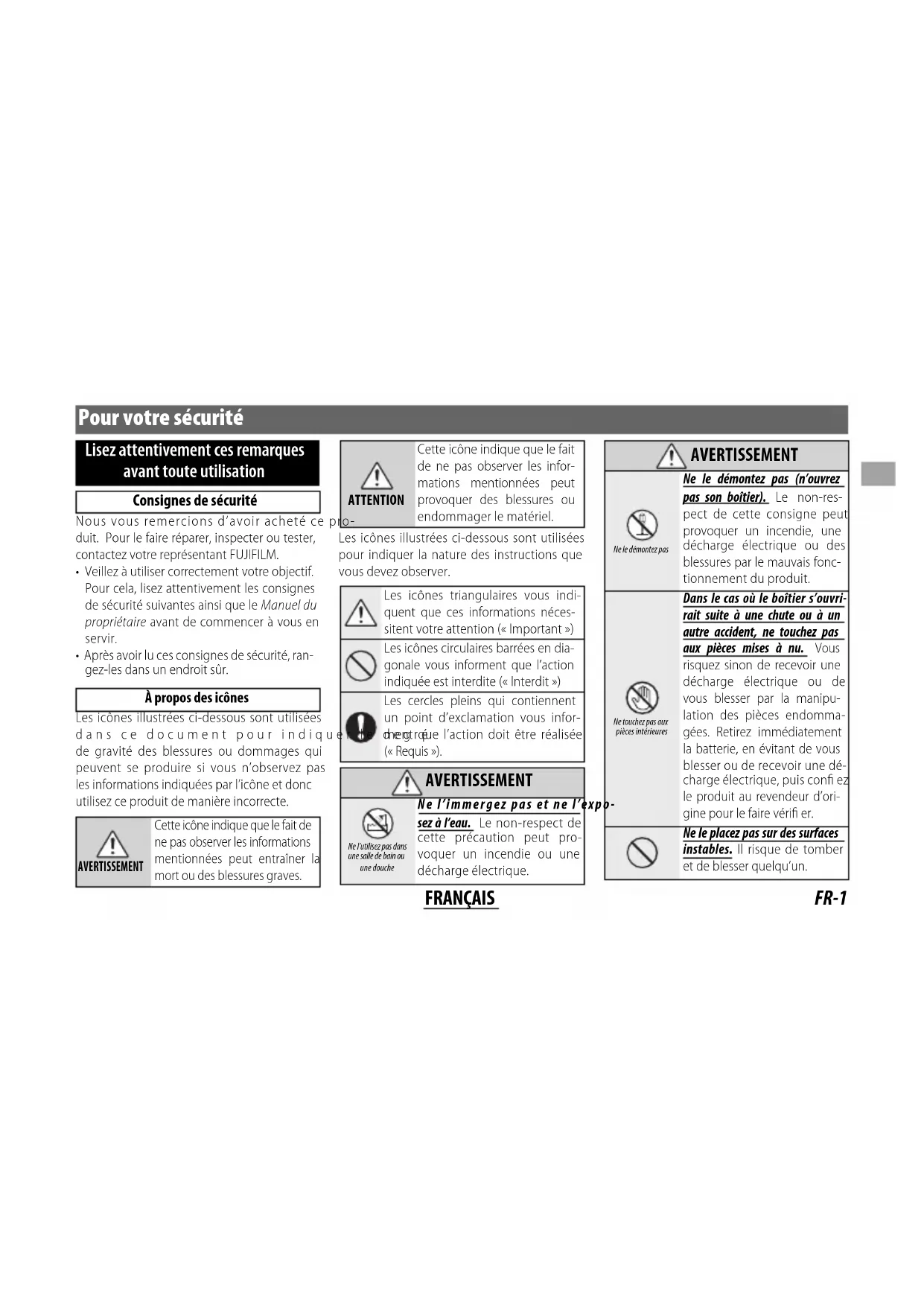

Consignes de sécurité

Nous vous remercions d'avoir acheté ce duit. Pour le faire réparer, inspecter ou tester, contactez votre représentant FUJIFILM.

• Veillez à utiliser correctement votre objectif. Pour cela, lisez attentivement les consignes de sécurité suivantes ainsi que le Manuel du propriétaire avant de commencer à vous en servir.
• Après avoir lu ces consignes de sécurité, rangez-les dans un endroit sûr.

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiquer la gravité des blessures ou dommages qui peuvent se produire si vous n'observez pas les informations indiquées par l'icône et donc utilisez ce produit de manière incorrecte.

Cette icône indique que le fait de ne pas observer les informations mentionnées peut entraîner la mort ou des blessures graves.

Attention

NO-

Cette icône indique que le fait de ne pas observer les informations mentionnées peut provoquer des blessures ou endommager le matériel.

Les icônes illustrées ci-dessous sont utilisées pour indiquer la nature des instructions que vous devez observer.

Les icônes triangulaires vous indiquent que ces informations nécessitent votre attention (« Important »)

Les icônes circulaires barrées en diagonale vous informent que l'action indiquée est interdite (« Interdit »)

Les cercles pleins qui contiennent un point d'exclamation vous informent que l'action doit être réalisée (« Requis »).

Avertissement

Ne l'utilisez pas dans une salle de bain ou une douche

Ne l'immergez pas et ne lesez pas à l'eau. Le non-respect de cette précaution peut provoquer un incendie ou une décharge électrique.

Avertissement

Ne le démontez pas (n'ouvrez

sectionboitier). Le non-respect de cette consigne peut provoquer un incendie, une décharge électrique ou des blessures par le mauvais fonctionnement du produit.

Dans le cas où le boîtier s'ouvrirait suite à une chute ou à un autre accident, ne touchez pas aux pièces mises à nu. Vous risquez sinon de recevoir une décharge électrique ou de vous blesser par la manipulation des pièces endommagées. Retirez immédiatement la batterie, en évitant de vous blesser ou de recevoir une décharge électrique, puis confiez le produit au revendeur d'origine pour le faire vérifier.

Ne le placez pas sur des surfaces instables. Il risque de tomber et de blesser quelqu'un.

AVERTISSEMENT

Ne regardez pas le soleil à travers l'objet de l'appareil photo. Le non- respect de cette précaution， pourrait entrainer une défi- cence visuelle permanente.

ATTENTION

Ne l'utilise pas et ne le pas dans des lieux exposés à la vapeur, à la fumée ou qui sont très humides ou poussièreux. Le non-respect de cette consigne peut provoquer un incendie ou une décharge électrique

Ne le laissez pas en plein soleil ou dans des endroits exposés à des températures très élevées, comme dans un vehicule fermé par grand soleil. Le non-res- pect de cette consigne peut provoquer un incendie

ATTENTION

Censez-le hors de le v is desenfants en bas age. Il peut provoquer des blessures s'il est laissé dans les mains d'un infant.

Ne le manipulez pas avec des mains mouillées. Vous risquez sinon de receve o electrique.

Lorsque vous photographiez un sujet à contre-jour, gardez le soleil à l'extérieur du cadre. Les rayons du soleil focalisés dans l'appareil photo lorsque le soilel est à l'intérieur ou pres du cadre peuvent provoquer des yeux ou des brûlures.

Remettez les bouchons en place et rangez-le à l'abri du soleil lorsque vous ne l'utilise pas. Les rayons du soleil focalisés par l'objectif peuvent provoquer des yeux ou des brûlures.

ATTENTION
portée	Ne transportez pas l'appareil photo ou l'objet lorsqu'ils sont fi xés sur un trépied. Ils peuvent tomber ou taper d'autres ob- jets et blesser quelqu'un.

nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, il est conseillé à l'utilisateur de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil dans une prise appartenant à un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télé qualifié pour obtenir de l'aide.
• Tout changement ou modification apporté à l'appareil non approuvé expressément dans ce manuel pourrait annuler le droit d'utiliser cet appareil.

Remarques relatives à l'octroi d'autorisation : Pour être conforme à la Partie 15 de la réglementation de la FCC, ce produit doit être utilisé avec un cable AV, un cable USB et un cordon d'alimentation CC avec tores de ferrite, tels que préconsés par Fujihm.

ATTENTION: Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Instructions importantes relatives à la sécurité

Veuillez lire ces instructions. - Veuillez conserver ces instructions. - Veuillez tenir compte de tous les avertissements. - Veuillez suivre toutes les instructions. - N'utilisez pas cet appareil à proximité d'eau (sauf si les produits sont étanches). - Nettoyez-le uniquement avec un chiffon sec. - Ne bloquez pas les orifices d'aération. Installez cet

appareil conformément aux instructions du fabricant.

• Ne l'installe pas à proximité de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres appareils (y compris des amplificateurs) qui génèrent de la chaleur.
• Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fiches, des prises de courant et à l'endroit où ces éléments sortent de l'appareil. Utilisez uniquement les systèmes de fixation/accessoires préconisés par le fabricant.
• Débranchez cet appareil pendant les orages ou si vous ne l'utilisez pas pendant une période prolongée.
• Confiez toutes les opérations d'entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique et électronique chez les particuliers

Applicable à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Ce symbole sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas être traité comme un déchet ménager. Il doit être acheminé vers un point de collecte qui recycle le matériel électrique et électronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à éviter des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitement existants.

Avant d'utiliser ce produit

Certaines fonctionnalités de l'objectif ne sont pas disponibles avec les versions moins récentes du firmware de l'appareil photo. Veillez à mettre à jour le firmware de l'appareil photo. Vous verrez des instructions sur l'affichage de la version du firmware de l'appareil photo et sa mise à jour sur le site Internet suivant:

Si vous n'avez pas accès à un ordinateur, demandez de l'aide auprès du distributeur local indiqué dans le document « FUJIFILM Worldwide Network » fourni avec votre appareil photo.

Entretien

• Si l'objet est équipé d'un pare-soleil, nenez pas, ni ne tenez l'appareil photo uniquement par ce pare-soleil.
• Veillez à ce que les contacts du signal de l'objet restent propres.

Utilisez une soufflette pour retirer la poussière et les peluches des surfaces en verre de l'objectif ou du filtre. Pour effacer les taches et les traces de doigt, appliquez un peu de nettoyant optique sur un chiffon doux et propre en coton ou une lingette de nettoyage d'objectif, et nettoyez avec un mouvement circulaire du centre vers l'extérieur, tout en prenant soin de ne pas laisser de marbrures, ni de toucher le verre avec vos doigts. - N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif. - Remettez en place les bouchons avant et arrière lorsque vous n'utilisez pas l'objectif. - Rangez l'objectif et le filtre dans des endroits frais et secs pour éviter la moisissure et la rouille. Ne le rangez pas à la lumière directe du soleil, ni

précavez de la naphtaline ou de l'antimite.

• Maintenez l'objectif au sec. La rouille peut provoquer des dommages irréparables. Essuyez toute goutte de pluie ou d'eau.
• Laisser l'objectif dans des endroits extrêmement chauds peut l'endommager ou le déformer.

Descriptif de l'objectif

① Pare-soleil ② Repères de fixation ③ Indicateur de profondeur de champ ④ Indicateur de distance ⑤ Bague de mise au point ⑥ Bague des ouvertures ⑦ Repères de fixation (focale) ⑧ Contacts du signal de l'objectif ⑨ Bouchon avant d'objectif Bouchon arrière d'objectif Φ La monture d'objectif comprend une bague en caoutchouc garantissant l'étanchéité de l'objectif à la poussière et aux éclaboussures. Il est possible de faire remplacer cette bague dans tout centre de réparation FUJIFILM (service payant; XF16mmF1.4 R WR uniquement).

Accessoires fournis

• Bouchon avant d'objectif
• Bouchon arrière d'objectif
• Pare-soleil
• Étoffe protectrice d'objectif

FR-5

Fixation de l'objectif

Consultez le manuel de l'appareil photo pour savoir comment installer et retirer les objectifs. Notez que ce produit n'est pas compatible avec les objectifs dotés d'une monture X.

Retrait des bouchons

Retirez les bouchons comme indiqué.

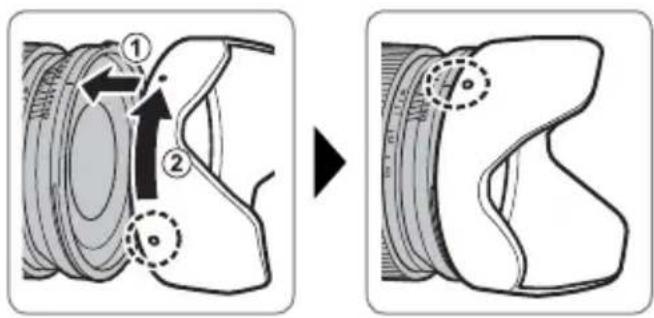

Fixation du pare-soleil

Lorsqu'ils sont fixés, les pare-soleil réduisent les reflets parasites et protègent la lentille frontale.

Bague de mise au point

• Faites glisser la bague de mise au point vers l'avant pour effectuer la mise au point automatique.
• Faites glisser la bague de mise au point à l'arrête pour effectuer la mise au point automatiquement.

Pour ajuster la mise au point, tournez la bague de mise au point tout en observant les effets sur l'écran de l'appareil photo. Les indicateurs de profondeur de champ et de distance de mise au point vous aident lorsque vous effectuez la mise au point manuellement.

Indicateur de profondeur de champ

L'indicateur de profondeur de champ indique la profondeur de champ approximative, distance devant et derrière laquelle la mise au point

L'illustration représente le XF14mmF2.8 R. 1 Quel que soit le mode de mise au point sélectionné sur l'appareil photo, il est impossible d'utiliser la mise au point manuelle lorsque la bague de mise au point est tournée sur la position autofocus.

Caractéristiques

Type XF14mmF2.8 RXF16mmF1.4 R WR XF23mmF1.4 R
Construction optique 10 lentilles en 7 groupes	(dont 2 lentilles asphériques et 3 lentilles à dispersion extra faible)	13 lentilles en 11 groupes (dont 2 lentilles asphériques et 2 lentilles à dispersion extra faible)	11 lentilles en 8 groupes (dont 1 lentilles asphériques)
Focale (équivalent au format 35 mm)	f=14 mm (21 mm)	f=16 mm (24 mm)	f=23 mm (35 mm)
Angle de champ 90,8° 83,2° 63,4°
Ouverture max. f/2,8 f/1,4 f/1,4
Ouverture min. f/22 f/16	f/16
Contrôle de l'ouverture
Nombre de lamelles	7 (ouverture de diaphragme circulaire)	9 (ouverture de diaphragme circulaire)	7 (ouverture de diaphragme circulaire)
Incrémentes	1/3 IL (19 arrêts)	1/3 IL (22 arrêts)	1/3 IL (22 arrêts)
Plage de mise au point	Normale:30 cm -∞	Normale:15 cm -∞	Normale:0,6 m -∞
	Macro:18cm-∞	Macro:15cm-∞	Macro:28cm-∞
Grossissement max.	0,12×	0,21×	0,1×
Dimensions extérieures:Diamètre × Longueur* (environ)	ø65,0 × 58,4 mm	ø73,4 × 73,0 mm	ø72,0 × 63,0 mm
* distance à partir du plan d'accui de la monture d'objet de l'appareil photo
Poids* (environ)	235 g	375 g	300 g
* sans les bouchons et le pare-soleil
Diamètre du filtre	ø58 mm	ø67 mm	ø62 mm

1 Des améliorations peuvent être apportées aux caractéristiques et au design sans avis préalable. Du fait de la construction de l'objectif, « l'indicateur de distance » affiché par l'appareil photo peut dans certains cas différer de la distance de mise au point réelle. N'utilise « l'indicateur de distance » qu'à titre indicatif.
