Märke	FUJIFILM
Modell	GF30mmF5.6 T/S
Produkttyp	Tilt- och skiftobjektiv (T/S)
Fäste	Fujifilm G
Brännvidd	30 mm (motsvarande 24 mm i småbild)
Maximal bländare	f/5.6
Minsta bländare	f/32
Optisk konstruktion	16 linser i 11 grupper (3 asfäriska, 2 ED, 1 super ED)
Bildvinkel	84,7°
Närgräns	0,3 m
Maximal förstoring	0,21×
Tiltområde	±8,5°
Skiftområde	±15 mm
Objektivrotation	Låsning vid -90°, 0° och 90° med steg om 30°
Rotation tilt/skift	Låsning vid 0° och 90° med steg om 45°
Mått (Diameter × Längd)	∅87,1 mm × 138,5 mm
Vikt	Ca 1340 g (exkl. tillbehör)
Filterdiameter	∅105 mm (med adapterring)
Medföljande tillbehör	Främre/bakre lock, väska, adapterring, motljusskydd, stativring
Fokusering	Endast manuell
Underhåll	Blåsborste och mjuk trasa, undvik lösningsmedel
Säkerhet	Titta inte mot solen, undvik vatten och extrem värme

Vanliga frågor - GF30mmF5.6 T/S FUJIFILM

Hur monterar och tar man bort objektivet?

Innan du fäster eller tar bort objektivet, ställ in tilt- och skiftnivåerna på 0 och lås rotationsmekanismen. Se kamerans bruksanvisning för exakt procedur.

Hur justerar man tilten?

Lås upp tiltlåsbrytaren och tiltvredets lås. Vrid tiltvredet för att ställa in vinkeln (upp till ±8,5°). Fokusera manuellt med fokusringen, lås sedan vredet.

Hur justerar man skiftet?

Lossa skiftvredets lås. Vrid vredet för att flytta den optiska axeln (upp till ±15 mm). Var försiktig så att du inte klämmer fingrarna. Fokusera manuellt, lås sedan vredet.

Hur roterar man tilt/skift-mekanismen?

Ställ först in tilt- och skiftnivåerna på 0. Tryck på rotationslåsknappen och vrid mekanismen. Rotation möjlig ±90° med steg om 30°. Tilt/skifta inte under rotation.

Hur använder man motljusskyddet?

Ta bort objektivets frontring. Fäst först adapterringen på objektivet, skruva sedan på motljusskyddet. För att ta bort, använd silikonöppnare om nödvändigt.

Vilka tillbehör medföljer?

Medföljande tillbehör: framlock, baklock, objektivväska, adapterring med lock, motljusskydd och stativring.

Vilka viktiga säkerhetsföreskrifter finns?

Titta aldrig mot solen genom objektivet (risk för ögonskador). Använd inte objektivet i badrum eller nära vatten. Undvik extrem värme (stängd bil i solsken). Håll utom räckhåll för barn.

Hur rengör man objektivet?

Använd en blåsborste för att ta bort damm. För fläckar, applicera optiskt rengöringsmedel på en mjuk trasa och torka i cirkulära rörelser från mitten utåt. Använd aldrig lösningsmedel som bensen.

Kan jag använda autofokus med detta objektiv?

Nej, fokuseringen är endast manuell. Ingen autofokusfunktion finns på detta objektiv.

Vilka kameror är kompatibla?

Detta objektiv är endast avsett för kameror med Fujifilm G-fäste. Det är inte kompatibelt med X-fäste.

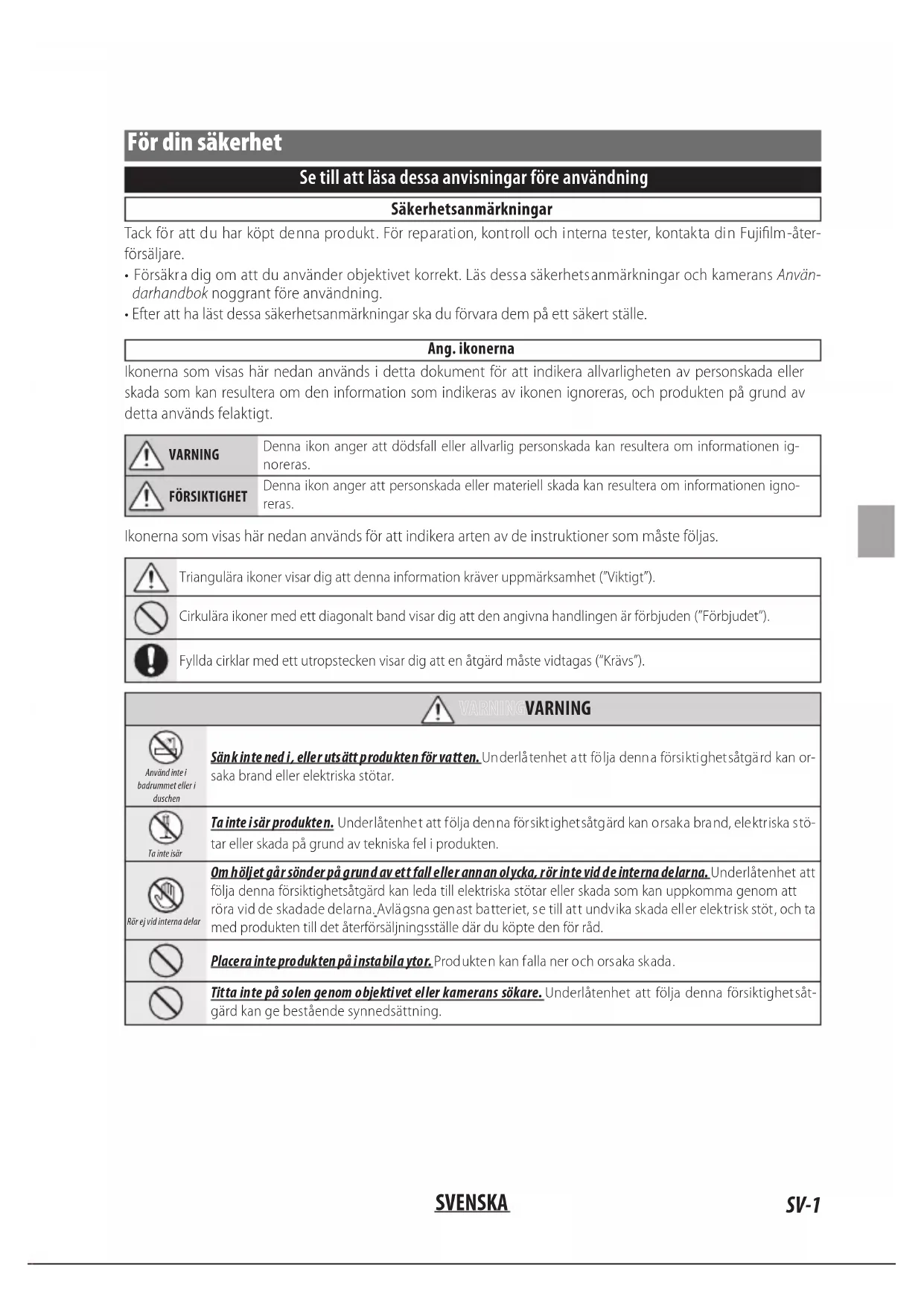

BRUKSANVISNING GF30mmF5.6 T/S FUJIFILM

Se till att läsa dessa anvisningar före användning

Säkerhetsanmärkningar

Tack för att du har köpt denna produkt. För reparation, kontroll och interna tester, kontakta din Fujifilm-återförsäljare.

• Försäkra dig om att du använder objektivet korrekt. Läs dessa säkerhetsanmärkningar och kamerans Användarhandbok noggrant före användning.
• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara dem på ett säkert ställe.

Ang. ikonerna

Ikonerna som visas här nedan används i detta dokument för att indikera allvarligheten av personskada eller skada som kan resultera om den information som indikeras av ikonen ignoreras, och produkten på grund av detta används felaktigt.

WARNING

Denna ikon anger att dödsfall eller allvarlig personskada kan resultera om informationen ignoreras.

FÖRSIKTIGHET

Denna ikon anger att personskada eller materiell skada kan resultera om informationen ignoreras.

Ikonerna som visas här nedan används för att indikera arten av de instruktioner som måste följas.

Triangulära ikoner visar dig att denna information kräver uppmärksamhet ("Viktigt").

Cirkulära ikoner med ett diagonalt band visar dig att den angivna handlingen är förbjuden ("Förbjudet").

Fyllda cirklar med ett utropstecken visar dig att en åtgård måste vidtagas ("Krävs").

WARNING

Använd inte i badrummet eller i duschen

Sänk inte ned i, eller utsätt produkten för vatten. Underlå tenhet att följa denna försiktighet såtgård kan or- saka brand eller elektriska stötar.

Ta inte isär

Ta inte i sär produkten. Under låtenhet att följa denna försiktighetsåtgärd kan orsaka brand, elektriska stötar eller skada på grund av tekniska fel i produkten.

Rör ej vid interna delar

Om höljet går sönder på grund av ett fall eller annan olycka, rör inte vid de interna delarna. Underlåtenhet att följa denna försiktighetsåtgård kan leda till elektriska stötar eller skada som kan uppkomma genom att röra vid de skadade delarna. Avlägsna genast batteriet, se till att undvika skada eller elektrisk stöt, och ta med produkten till det återförsäljningsställe där du köpte den för råd.

Placera inte produkten på instabila ytor. Produkten kan falla ner och orsaka skada.

Titta inte på solen genom objektivet eller kamerans sökare. Underlåtenhet att följa denna försiktighetsåtgård kan ge bestående synnedsättning.

⚠️ FÖRSIKTIGHET FÖRSIKTIGHET
	Använd eller förvara inte produkten på platser som är utsatta för ånga eller rök, eller som är väldigt fuktiga eller extremt dammiga. Underlåten het att följa denna försiktighetsåtgärd kan orsaka brand eller elektriska stötar.
	Lämna inte produkten i direkt solljus eller på platser med höga temperaturer, såsom i en stängd bil en solig dag. Följs inte denna försiktighetsåtgärd kan det leda till brand.
	Förvara utom räckhåll för små barn. Denna produkt kan orsaka personskada i händerna på ett barn.
	Ta inte i produkten med våta händer. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka elektriska stötar.
	Håll solen utanför bilden när du fotograferar motiv i motljus. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand eller brännskador.
	Sätt tillbaka objektivlocken och förvara produkten utom räckhåll för direkt solljus när du inte använder den. Solljus som fokuseras genom objektivet kan orsaka brand eller brännskador.
	Bär inte kameran eller objektivet medan de är monterade på ett stativ. Produkten kan falla ner eller stöta till andra föremål, vilket kan leda till skada.
	Inn an du monterar eller tar av objektivet från kameran, ska du ställa objektivets lutning och förskjutning på 0. Om denna försiktighetsåtgärd inte följs kan du klämma fingrarna och skada dig, och det finns även risk att kameran skadas.
	Rör inte eventuellt exponerade vassa delar i lutnings-/förskjutningsmekanismen när du använder lutnings- eller förskjutningsfunktionen. Om denna försiktighetsåtgärd inte följs finns det risk för personskador.
	Använd inte lutnings- eller förskjutningsfunktionen samtidigt med rotationsfunktionen. Det finns risk att du klämmer fingrarna och skadar dig.
	Manövrera inte lutnings-/förskjutningsmekanismen när den är låst. Använd inte för stor kraft på vred, låsomkopplare eller spakar. Underlåtenhet att följa denna försiktighets- åtgärd kan skada objektivet.

Kassering av elektrisk och elektronisk utrustning i privata hushåll

Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna symbol på produkten, eller i handboken och i garantin, och/eller på dess förpackning anger att denna produkt inte får hanteras som hushållsavfall. Istället bör den lämnas in på en utsedd uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra möjliga negativa konsekvenser för miljön och människors hälsa, som annars kan bli följden av olämplig avfallshantering av denna produkt.

Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad information om återvinning av denna produkt, kontakta kommunen, din sophämtningstjänst eller butiken där du köpte produkten.

I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala myndigheterna och be om råd för korrekt kassering.

Innan du använder denna produkt

Objektivet kanske inte fungerar som förväntat och vissa funktioner kanske inte är tillgängliga med föråldrade versioner av objektiv- och kamerafirmware. Var noga med att uppdatera både objektiv- och kamerafirmware till de senaste versionerna. Instruktioner om hur man kontrollerar firmwareversion samt hur man uppdaterar firmware finns på följande hemsida:

Om du inte har tillgång till en dator, kan du få hjälp hos den lokala återförsäljare som listas i FUJIFILM Worldwide Network-materialet, vilket medföljer kameran.

Produktvård

• Lyft inte upp kameran och håll inte i den endast med hjälp av motljusskyddet när det används.
• Håll objektivets signalkontakter rena.
• Använd en blåspensel för att avlägsna damm och ludd från glasytorna på objektivet eller filtret. För att ta bort fläckar och fingeravtryck, använd en liten mängd objektivrengöringsmedel på en mjuk, ren bomullsduk eller objektivrengöringspapper och rengör från mitten och utåt med en cirkelrörelse, försiktigt för att inte lämna fläckar eller vidröra glaset med fingrarna.
• Använd aldrig organiska lösningsmedel såsom thinner eller bensen för att rengöra objektivet.
• Sätt på de främre och bakre locken när objektivet inte används.
• Förvara objektivet och filtret på en sval och torr plats för att förhindra mögel och rost. Förvara det inte i direkt solljus eller tillsammans med nafta eller malkulor.
• Håll objektivet torrt. Rost kan orsaka ohjälpliga skador. Torka av regn och vattendroppar.
• Om du lämnar objektivet på extremt varma platser kan det orsaka skada eller skevhet.

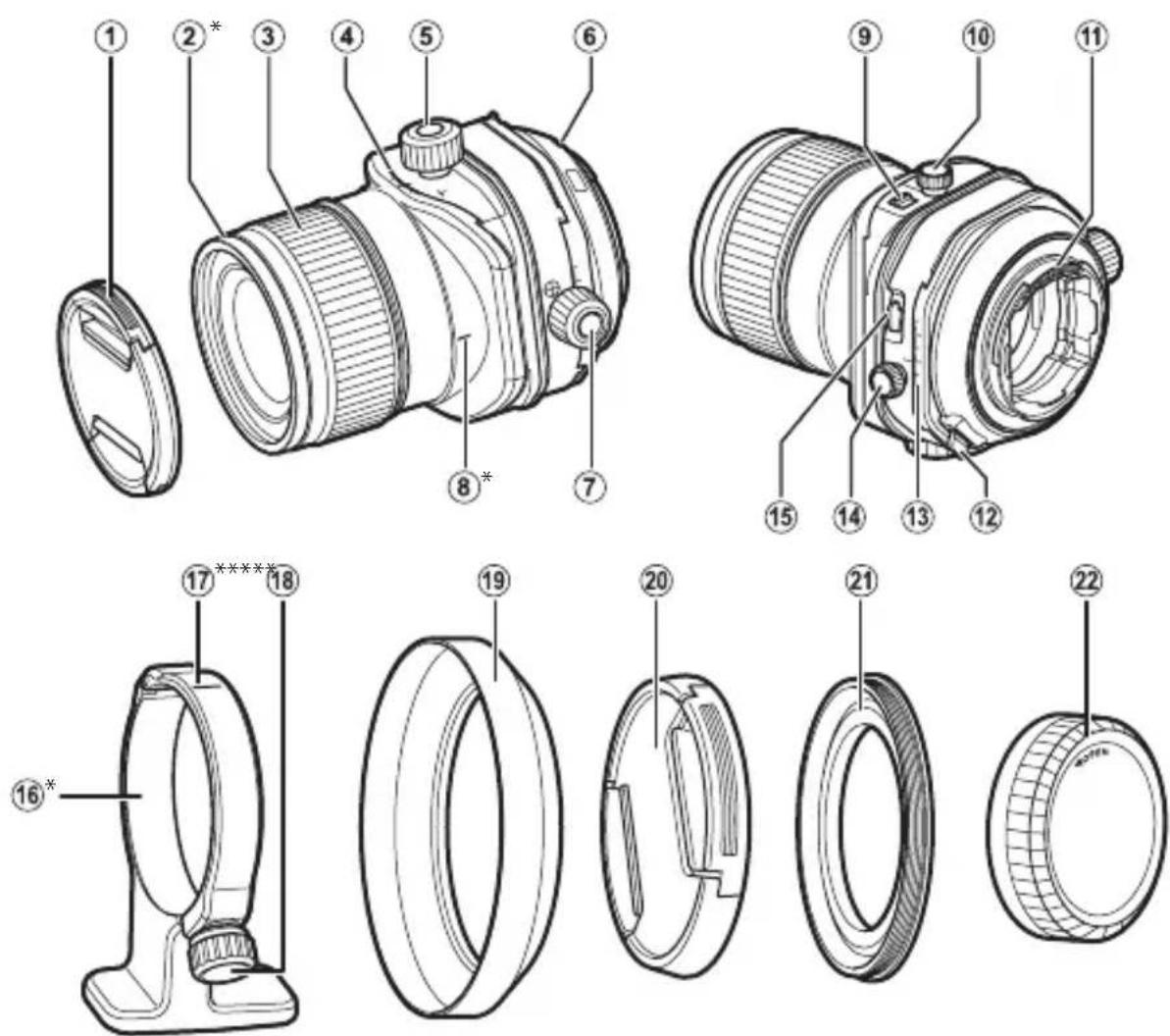

Objektivets delar

① Främre objektivlock
② Främre ring*
③ Fokusring
④ Lutningsindex/lutningsskala
⑤ Lutningsvred
⑥ Monteringsmarkeringar (brännvidd)
⑦ Förskjutningsvred
⑧ Orienteringsindex (på objektivet)*
⑨ Lutningslåsomkopplare
⑩ Lås för lutningsvred
⑪ Objektivsignalkontakter
⑫ Upplåsningsknapp för rotationslås

⑬ Förskjutningsindex/förskjutningsskala
⑭ Lås för förskjutningsvred
⑮ Upplåsningsknapp för lutnings-/förskjutningsrotationslås
⑯ Stativkragsfot*
⑰ Referensindex för stativkrage (på kragen)*
⑱ Låsvred*
⑲ Motljusskydd*
⑳ Adapterringslock*
②1 Adapterring*
⑳ Bakre objektivlock

* Endast GF30mmF5.6 T/S

Ett GF30mmF5.6 T/S-objektiv används här i illustrationssyfte.

Medföljande tillbehör

GF30mmF5.6 T/S

• Främre objektivlock
• Bakre objektivlock
• Objektivpåse

• Adapterring

• Adapterringslock

• Motljusskydd
• Stativkragsfot

GF110mmF5.6 T/S Macro

Montera ett objektiv

Se kamerahandboken för information om hur du monterar och tar bort objektiv.

① Detta objektiv är endast avsett för användning med FUJIFILM G-fästen och kan inte användas med X-fästen.
① Innan du monterar eller tar av objektivet ska du ställa objektivets lutning och förskjutning till baka till 0 och ställa rotationsmekanismen och lutnings-/förskjutningsrotationsmekanismen i sina lästa lägen.

Ta bort locken

Motljusskydd minskar reflexer och skyddar det främre objektivelementet.

1 Ta av den främre ringen från objektivet.

2 Montera adapterringen på objektivet (①), och fäst sedan motljusskyddet i adapterringen (②).

① Använd alltid adapterringen vid montering av motljusskyddet eller filter.

① Om du skruvar fast ett motljusskydd eller filter för hårt efter att du har monterat en adapterring på objektivet, kan skyddet eller filtret fastna i adapterringen när den tas av. Försök inte att tvinga isär motljusskyddet eller filtret från adapterringen, eftersom filtergängorna kan skada dina fingrar och händer. Använd istället locköppnare av silikon eller liknande och håll dem över både motljusskyddet eller filtret och adapterringen, och skruva sedan isär delarna med handflatorna.

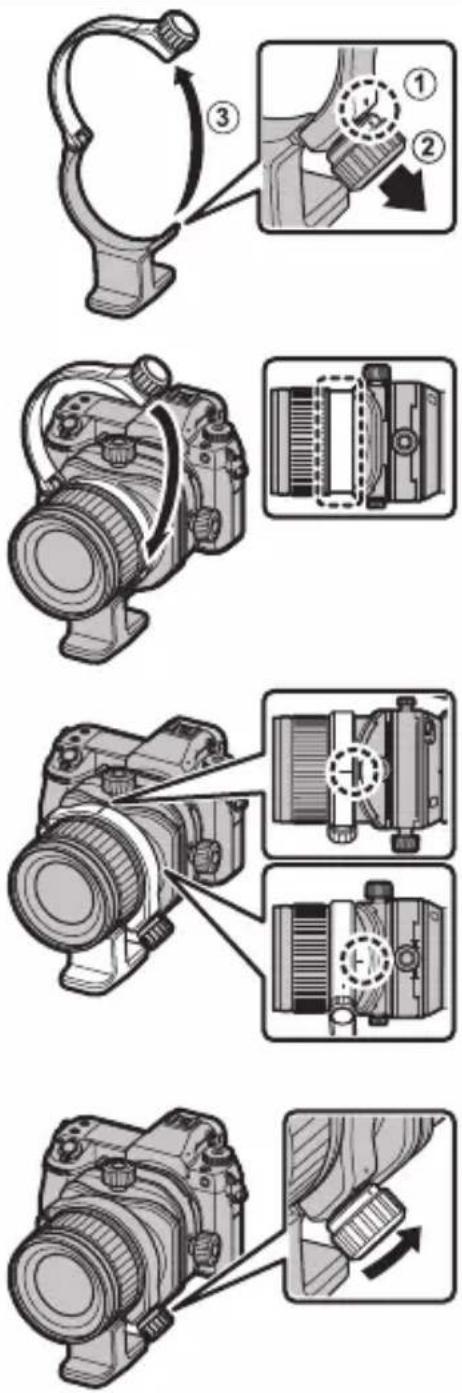

Montera stativkragsfoten (Endast GF30mmF5.6 T/S)

1 Passa samman låsvredet med ringens index (①) och dra låsvredet mot dig (②) för att öppna ringen (③).

2 Passa samman ringen med stativkragsfotens monteringsspår.

Passa in stativkragens referensindex mot mit- ten av orienteringsindexet eller lutningsskalan beroende på kamerans orientering.

3 Vrid läsvredet för att säkra ringen.

Bländare

Se kamerans handbok.

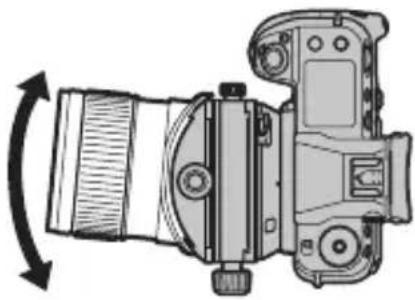

Lutning

Objektivets optiska axel kan lutas. Genom att luta objektivets optiska axel i förhållande till motivytan kan du luta fokusplanet och ändra fokuseringsområdet.

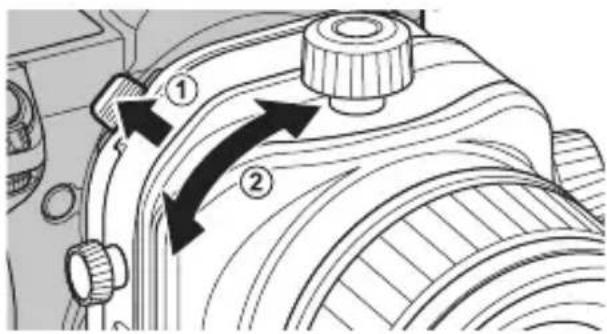

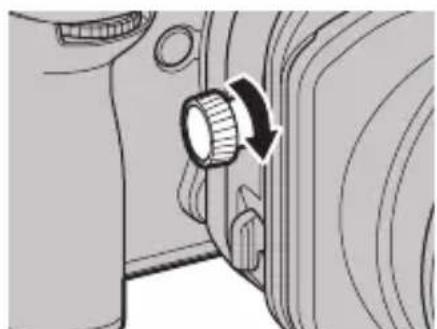

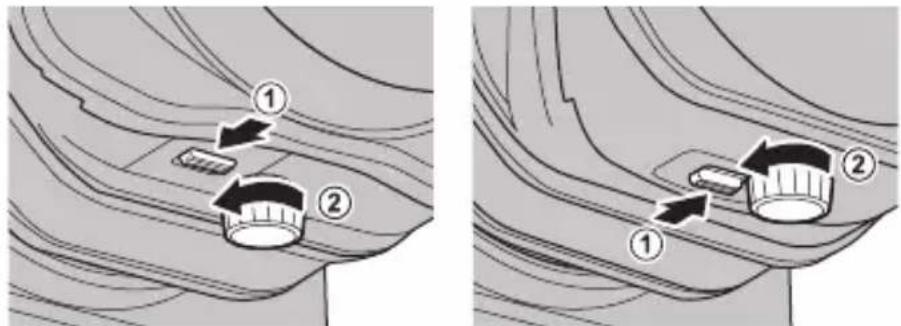

1 Tryck lutningslåsomkopplaren i pilens riktning (①) och lossa därefter låset för lutningsvredet (②).

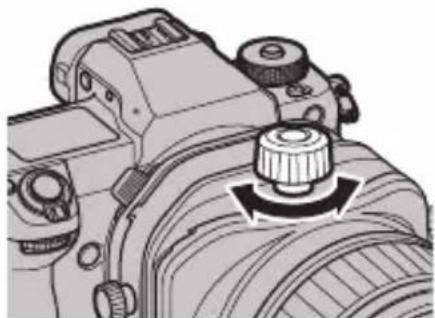

2 Vrid på lutningsvredet för att justera objektivets lutning.

① Notera att vassa delar kan komma fram. Rör inte vid de vassa delarna.

3 Vrid på fokusringen för att fokusera på motivet.

①Detta objektiv kan inte fokuseras med autofokus.

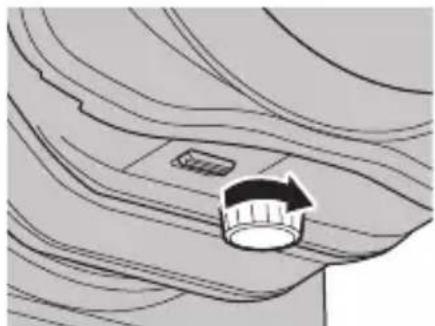

4 Vrid låset för lutningsvredet i pilens riktning för att säkra det.

①För att återställa objektivets lutning till 0-läget ska du sätta lutningslåsomkopplaren i LOCK-läget och vrida på låset för lutningsvredet.

Objektivets optiska axel kan förflyttas parallellt med objektivets optiska axel medan den optiska axeln hålls rak. Det gör att man kan flytta fotograferingsområdet upp, ned, till höger eller till vänster.

1 Vrid läset för förskjutningsvredet i pilens riktning för att lossa det.

2 Vrid på förskjutningsvredet för att förskjuta objektivet.

① Notera att vassa delar kan komma fram. Rör inte vid de vassa delarna.
① Var försiktig när du vrider på förskjutningsvredet, eftersom det finns risk att du kan klämma fingrarna mellan förskjutningsmekanismen och kamerahandtaget eller andra delar.
① Notera att stor förskjutning av objektivet kan orsaka belysningsvariationer vid bildkanterna.

Kompatibla kameror kan visa förskjutningsgraden på monitorn. Förskjutningsvärdet sparas också i de EXIF-data som bäddas in i bilderna när de tas. Se kamerans användarhandbok för mer information.

3 Vrid på fokusringen för att fokusera på motivet.

① Detta objektiv kan inte fokuseras med autofokus.

4 Vrid låset för förskjutningsvredet i pilens riktning för att säkra det.

Lutnings-/förskjutningsmekanismen kan roteras för att ändra lutnings- och förskjutningsriktningen.

Tryck upplåsningsknappen för rotationslåset i pilens riktning (①) och vrid därefter lutnings-/förskjutningsmekanismen (②).

① Ställ lutningsvredet och förskjutningsvredet i sina 0-lägen innan du använder rotationsfunktionen.

① Var försiktig när du roterar lutnings-/förskjutningsmekanismen samtidigt som du håller ned upplåsningsknappen för rotationslåset, eftersom ditt finger kan komma i kläm om du vrider mekanismen för snabbt med risk att du skadar diq.

① Använd inte lutnings-/förskjutningsfunktionerna samtidigt med rotationsfunktionen. Det finns risk att du klämmer fingrarna och skadar dig.

Rotationsomfånget är ±90°.

Rotationsmekanismen läses vid 0° och ±90°. Det finns dessutom kännbara klick vid 30°-positionerna. Vi rekommenderar att du fotograferar vid dessa vinklar för att undvika att orienteringen ändras oavsiktligt under fotograferingen.

Kompatibla kameror kan visa rotationsgraden på monitorn. Rotationsvärdet sparas också i de EXIF-data som bäddas in i bilderna när de tas. Se kamerans användarhandbok för mer information.

Lutnings-/förskjutningsrotation

Lutningsmekanismen kan roteras för att ändra lutningens och förskjutningens riktning för att ändra effekten från ortogonalplanet till samma riktning.

Tryck upplåsningsknappen för lutnings-/förskjutningsrotationslåset i pilens riktning (①) och vrid därefter lutningsmekanismen (②).

① Ställ lutningsvredet och förskjutningsvredet i sina 0-lägen innan du roterar lutnings-/förskjutningsmekanismen.
① Var försiktig när du roterar lutnings-/förskjutningsmekanismen samtidigt som du håller på upplåsningsknappen för lutnings-/förskjutningsrotationsläset, eftersom ditt finger kan komma i kläm om du vrider mekanismen för snabbt med risk att du skadar dig.
① Använd inte lutnings-/förskjutningsfunktionerna samtidigt med funktionen för rotation av lutnings-förskjutningsmekanismen. Det finns risk att du klämmer fingrarna och skadar dig.

Rotationsomfånget är 0–90°.

Rotation av lutnings-/förskjutningsmekanismen läses vid 0° och 90°. Det finns dessutom ett kännbart klick vid 45°-positionen. Vi rekommenderar att du fotograferar vid dessa vinklar för att undvika att orienteringen ändras oavsiktligt under fotograferingen.

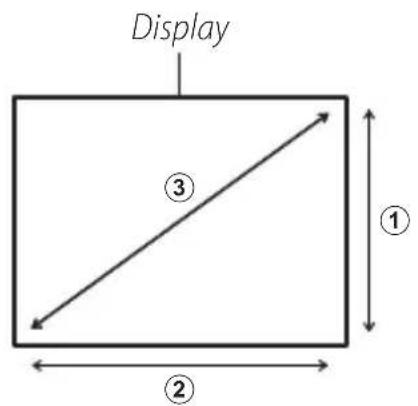

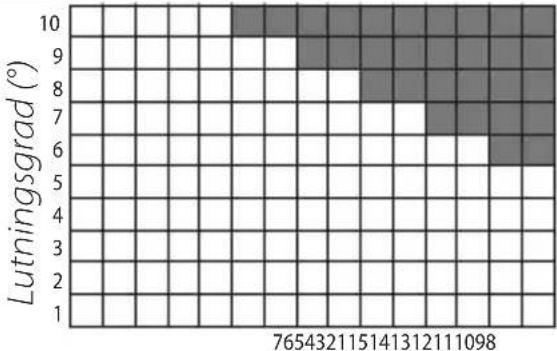

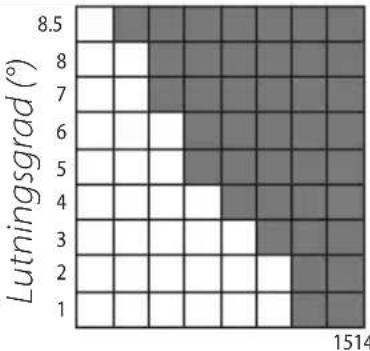

Ställa in lutning och förskjutning till samma riktning

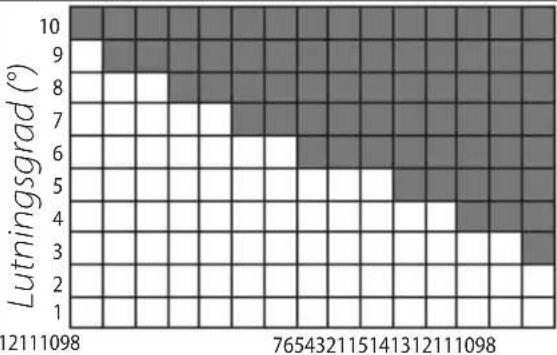

När lutningsriktningen roteras 90° för att matcha förskjutningsriktningen kommer vinjettering att uppträda i displayens vertikala (①), horisontella (②) och diagonala (③) riktningar, vilket indikeras med de grå fälten i tabellen nedan, beroende på lutning- och förskjutningsgraden.

	GF30mmF5.6 T/S GF110mmF5.6 T/S Macro
Vertikalt
	Förskjutningsgrad (mm) Förskjutningsgrad (mm)
Horisontalt
	Förskjutningsgrad (mm) Förskjutningsgrad (mm)
Diagonalt
	Förskjutningsgrad (mm) Förskjutningsgrad (mm)

Specifikationer

Type	GF30mmF5.6 T/S GF110mmF5.6 T/S Macro
Objektivkonstruktion	16 element i 11 grupper (3 asfäriska element, 2 ED-element, 1 super ED-element)	11 element i 9 grupper (1 asfäriskt element, 2 ED-element)
Brännvidd (motsvarande 35 mm-format)	f=30 mm (24 mm)	f=110 mm (87 mm)
Bildvinkel 84,7° 27,9°
Största bländare f/5.6 f/5.6
Minsta bländare f/32 f/32
Bländarstyrning
Antal blad	9 (rundad diafragmaöppning)	9 (rundad diafragmaöppning)
Stoppstorlek	1/3 EV (16 stopp)	1/3 EV (16 stopp)
Minsta fokusavstånd (mätt från fokalplanet)	0,3 m	0,43 m
Max. förstoring	0,21 ×	0,5 ×
Lutningsomfång	±8,5°	±10°
Förskjutningsomfång	±15 mm	±15 mm
Lutningsskala	Graderad i steg om 1°	Graderad i steg om 1°
Förskjutningsskala	Graderad i steg om 1 mm	Graderad i steg om 1 mm
Objektivrotation Låsning vid -90, 0 och 90 gradersamt med kännbara klick vid 30-graderspositionerna		Låsning vid -90, 0 och 90 gradersamt med kännbara klick vid 30-graderspositionerna
Lutnings-/förskjutningsrotation	Låsning vid 0 och 90 grader samt med ett kännbart klick vid 45-graderspositionen	Låsning vid 0 och 90 grader samt med ett kännbart klick vid 45-graderspositionen
Externa mått:Diameter×Längd* (ungefår)* avständ från objektivets framsida till monteringsflänsen	∅ 87,1 mm×138,5 mmObs:Lutnings-/förskjutningsmekanismens längd är 96 mm	∅ 95 mm×149 mmObs:Lutnings-/förskjutningsmekanismens längd är 96 mm
Vikt* (ungefår)* Exklusive lock, motljusskydd, stativkragsfot och adapterring	1340g	1255g
Filterstorlek	∅ 105 mm (använder adapterrringen)	∅ 72 mm

① Förbättringar kan leda till oannonserade ändringar i specifikationer och utseende.
① Beroende på hur detta objektiv är konstruerat, kan avständsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavståndet. Använd avständsindikatorn endast som en riktlinje.
① Använd inte en telekonverter.
① Följande kan inträffa vid lutning eller förskjutning av objektivet.

• Autoexponering kan ge resultat som avviker från det optimala värdet.
• Kamerans bildstabiliseringsfunktion kanske inte fungerar som avsett. Stäng av bildstabiliseringsfunktionen innan du tar bilder.
• Det kan hända att kameran inte kan mäta avståndet till motivet. Därför kan det hända att vissa kamerafunktioner inte fungerar som avsett.
• Beroende på fotograferingsförhållandena kan färgåtergivningen vara ojämn i de bilder som tas, och bildkvaliteten på i EVF- eller LCD-displayen kan försämras.
• Vid fotografering med en elektronisk slutare för främre ridå kan exponeringen vara ojämn i de bilder som tas. Vi rekommenderar att du fotograferar med en mekanisk slutare.
