Mærke	FUJIFILM
Model	GF30mmF5.6 T/S
Produkttype	Tilt/shift-objektiv (T/S)
Fatning	Fujifilm G
Brændvidde	30 mm (svarende til 24 mm i 35 mm)
Maksimal blænde	f/5.6
Minimal blænde	f/32
Optisk konstruktion	16 linseelementer i 11 grupper (3 asfæriske, 2 ED, 1 super ED)
Billedvinkel	84,7°
Mindste fokuseringsafstand	0,3 m
Maksimal forstørrelse	0,21×
Tiltområde	±8,5°
Shiftområde	±15 mm
Objektivrotation	Lås ved -90°, 0° og 90° med klik ved hver 30°
Tilt/shift-rotation	Lås ved 0° og 90° med klik ved 45°
Mål (Diameter × Længde)	∅87,1 mm × 138,5 mm
Vægt	Ca. 1340 g (uden tilbehør)
Filterdiameter	∅105 mm (via adapterring)
Medfølgende tilbehør	Front-/bagdæksel, etui, adapterring, modlysblænde, stativkrave
Fokusering	Kun manuel
Vedligeholdelse	Pusteblæser og blød klud, undgå opløsningsmidler
Sikkerhed	Se ikke mod solen, undgå vand og overdreven varme

Ofte stillede spørgsmål - GF30mmF5.6 T/S FUJIFILM

Hvordan monterer og afmonterer jeg objektivet?

Før du monterer eller afmonterer objektivet, skal du indstille tilt- og shift-niveauerne til 0 og låse rotationsmekanismen. Se din kameras manual for den nøjagtige procedure.

Hvordan justerer jeg tilten?

Lås tilt-låsekontakten og tilt-hjulets lås op. Drej tilt-hjulet for at justere vinklen (op til ±8,5°). Fokuser manuelt med fokusringen, og lås derefter hjulet.

Hvordan justerer jeg shiften?

Løsn shift-hjulets lås. Drej hjulet for at flytte den optiske akse (op til ±15 mm). Pas på ikke at få fingrene i klemme. Fokuser manuelt, og lås derefter hjulet.

Hvordan drejer jeg tilt/shift-mekanismen?

Indstil først tilt- og shift-niveauerne til 0. Tryk på rotationslåseknappen, og drej derefter mekanismen. Rotation er mulig fra ±90° med stop hver 30°. Undgå at tilte/shifte under rotation.

Hvordan bruger jeg modlysblænden?

Fjern objektivets frontring. Monter først adapterringen på objektivet, og skru derefter modlysblænden på den. Brug om nødvendigt silikoneåbnere til at fjerne den.

Hvilket tilbehør følger der med?

Det medfølgende tilbehør er: frontdæksel, bagdæksel, objektivetui, adapterring med dæksel, modlysblænde og stativkrave.

Hvilke vigtige sikkerhedsforanstaltninger er der?

Se aldrig direkte mod solen gennem objektivet (risiko for øjenskade). Brug ikke objektivet på badeværelset eller i nærheden af vand. Undgå ekstrem varme (lukket køretøj i direkte sol). Opbevares utilgængeligt for børn.

Hvordan rengør jeg objektivet?

Brug en pusteblæser til at fjerne støv. Til pletter påføres et optisk rensemiddel på en blød klud og rengøres i cirkulære bevægelser fra midten og udad. Brug aldrig opløsningsmidler som benzen.

Kan jeg bruge autofokus med dette objektiv?

Nej, fokusset er kun manuelt. Der er ingen autofokusfunktion på dette objektiv.

Hvilke kameraer er kompatible?

Dette objektiv er udelukkende designet til kameraer med Fujifilm G-fatning. Det er ikke kompatibelt med X-fatninger.

BRUGSANVISNING GF30mmF5.6 T/S FUJIFILM

① Dette objektivet kan ikke fokuseres med autofokus.

① Dette objektivet kan ikke fokuseres med autofokus.

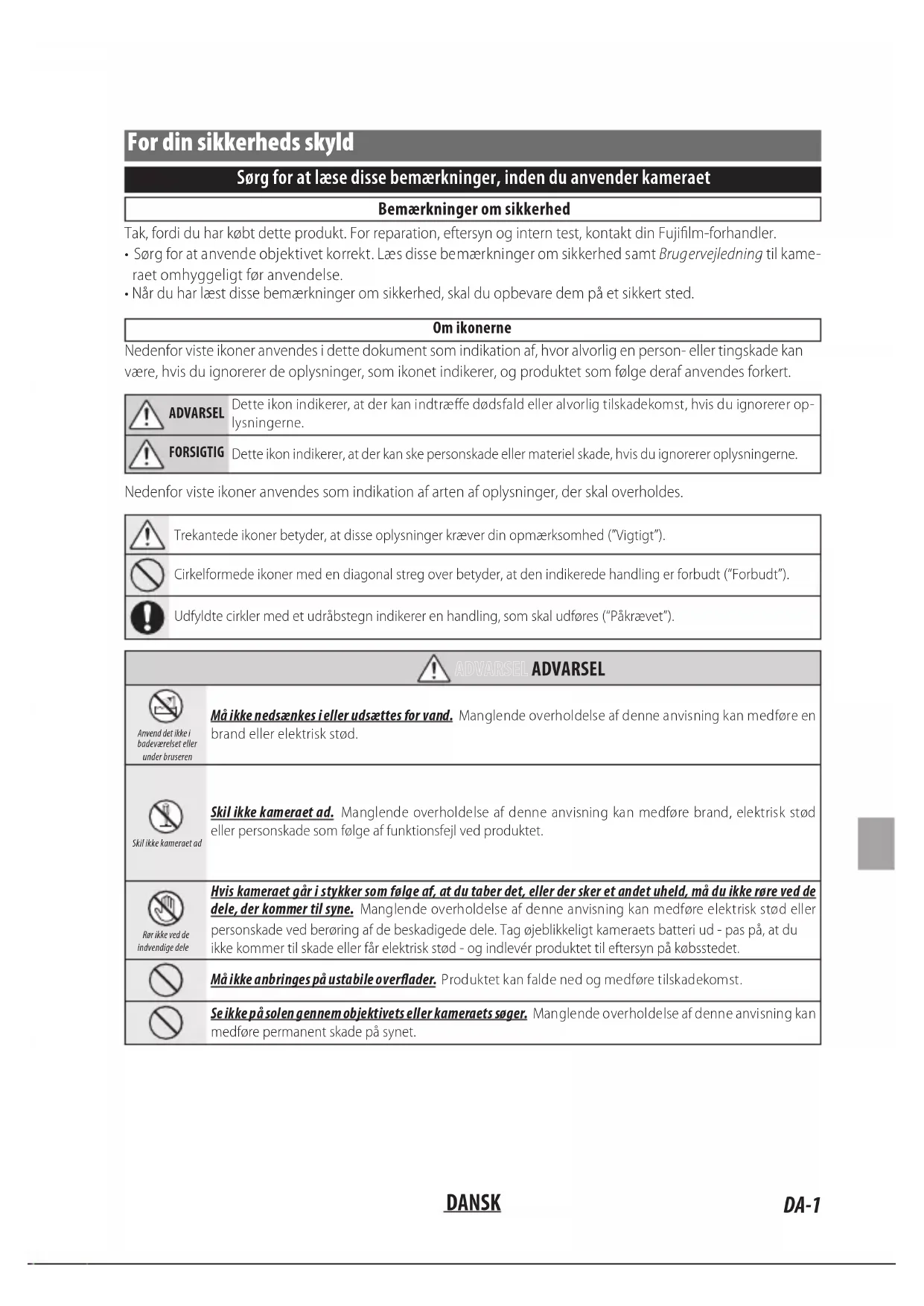

Sørg for at læse disse bemærkninger, inden du anvender kameraet

Bemærkninger om sikkerhed

Tak, fordi du har købt dette produkt. For reparation, eftersyn og intern test, kontakt din Fujifilm-forhandler.

• Sørg for at anvende objektivet korrekt. Læs disse bemærkninger om sikkerhed samt Brugervejledning til kameraet omhyggeligt før anvendelse.
• Når du har læst disse bemærkninger om sikkerhed, skal du opbevare dem på et sikkert sted.

Om ikonerne

Nedenfor viste ikoner anvendes i dette dokument som indikation af, hvor alvorlig en person- eller tingskade kan være, hvis du ignorerer de oplysninger, som ikonet indikerer, og produktet som følge deraf anvendes forkert.

ADVARSEL

Dette ikon indikerer, at der kan indtræffe dødsfald eller alvorlig tilskadekomst, hvis du ignorerer oplysningerne.

FORSIGTIG

Dette ikon indikerer, at der kan ske personskade eller materiel skade, hvis du ignorerer oplysningerne.

Nedenfor viste ikoner anvendes som indikation af arten af oplysninger, der skal overholdes.

Trekantede ikoner betyder, at disse oplysninger kræver din opmærksomhed ("Vigtigt").

Cirkelformede ikoner med en diagonal streg over betyder, at den indikerede handling er forbudt ("Forbudt").

Udfyldte cirkler med et udråbstegn indikerer en handling, som skal udføres ("Påkrævet").

ADWARE

ADVARSEL

Anvend det ikke i badeværelset eller under bruseren	Må ikke nedsænkes i eller udsættes for vand.Manglende overholdelse af denne anvisning kan medføre en brand eller elektrisk stød.
Skil ikke kameraet ad	Skil ikke kameraet ad.Manglende overholdelse af denne anvisning kan medføre brand, elektrisk stød eller personskade som følge af funktionsfejl ved produktet.
Rør ikke ved de indvendige dele	Hvis kameraet går i stykker som følge af, at du taber det, eller der sker et andet uheld, må du ikke røre ved de dele, der kommer til syne.Manglende overholdelse af denne anvisning kan medføre elektrisk stød eller personskade ved berøring af de beskadigede dele. Tag øjeblikkeligt kameraets batteri ud - pas på, at du ikke kommer til skade eller får elektrisk stød - og indlevér produktet til eftersyn på købsstedet.
	Må ikke anbringes på ustabile overflader.Produktet kan falde ned og medføre tilskadekomst.
	Se ikke på solen gennem objektivets eller kameraets søger.Manglende overholdelse af denne anvisning kan medføre permanent skade på synet.
! FORSIGTIG FORSIGTIG
	Må ikke anvendes eller opbevares på steder med damp eller røg, eller som er meget fugtige eller ekstremt støve-de. Manglende overholdelse af denne anvisning kan medføre brand eller elektrisk stød.
	Må ikke efterlades i direkte sollys eller på steder med meget høje temperaturer, såsom i et lukket køretøj på en solrig dag. Manglende overholdelse af denne anvisning kan medføre brand.
	Opbevar kameraet utilgængeligt for små børn. Dette produkt kan medføre personskade, når det er i hænderne på børn.
	Må ikke håndteres med våde hænder. Manglende overholdelse af denne anvisning kan medføre elektrisk stød.
	Hold sollyset væk fra billedet, når du tager billeder af motiver i modlys. Hvis sollyset fokuseres i kameraet, når solen er i eller tæt på billedet kan medføre brand eller forbrændinger.
	Når produktet ikke anvendes, skal du sætte objektivdækslerne på igen og opbevare det på et sted uden direkte sollys. Sollys fokuseret af objektivet kan medføre brand eller forbrændinger.
	Bær ikke kameraet eller objektivet, mens de er monteret på et stativ. Produktet kan falde ned eller ramme andre genstande og medføre tilskadekomst.
	Når du monterer eller afmonterer objektivet fra kameraet, skal du altid indstille værdierne for tilt og shift til 0. Manglende overholdelse af denne anvisning kan få dine fingre til at sætte sig i klemme, hvorved du kan komme til skade eller beskadige kameraet.
	Hvis en skarp del blotlægges i en del af tilt-/shift-mekanismen under betjening af tilt eller shift, må den blotlagte del ikke berøres. Manglende overholdelse af denne anvisning kan forårsage tilskadekomst.
	Udfør ikke tilt- eller shift-funktioner og rotation på samme tid. Dine fingre kan sætte sig i klemme, hvilket kan forårsage tilskadekomst.
	Må ikke betjenes med tilt-/shift-mekanismen låst. Anvend ikke overdreven kraft på greb, låsekontakter eller håndtag. Manglende overholdelse af denne anvisning kan medføre beskadigelse af objektivet.

Bortskaffelse af elektrisk og elektronisk udstyr i private husholdninger

I EU, Norge, Island og Liechtenstein: Dette symbol på produktet eller i brugervejledningen og i garantien og/eller på emballagen betyder, at dette produkt ikke bør behandles som husholdningsaffald. Det bør i stedet afleveres på et egnet indsamlingssted for genbrug af elektrisk og elektronisk udstyr.

Når du sikrer en korrekt bortskaffelse af dette produkt, bidrager du til at forebygge potentielle negative konsekvenser for miljø og folkesundhed, som ellers vil kunne opstå ved uhensigtsmæssig affaldshåndtering af dette produkt.

Genbrug af materialet bidrager til at bevare naturens ressourcer. For mere detaljerede oplysninger om genbrug af dette produkt, bedes du kontakte de lokale myndigheder, dit lokale renovationsfirma eller den forretning, hvor du har købt produktet.

I lande uden for EU, Norge, Island og Liechtenstein: Hvis du ønsker at kassere dette produkt, herunder batterier eller akkumulatorer, bedes du kontakte de lokale myndigheder og få anvist den korrekte bortskaffelsesprocedure.

Før anvendelse af dette produkt

Objektivet fungerer muligvis ikke som ventet, og visse funktioner er måske ikke tilgængelige med forældet firmware for kameraet eller objektivet. Sørg for at opdatere objektivets og kameraets firmware til de nyeste versioner. Du kan finde instruktioner i visning af information om firmwareversion samt opdatering af firmware på følgende hjemmeside:

Hvis du ikke har adgang til en computer, kan du få support hos den lokale forhandler opstillet i materialet "FUJIFILM Worldwide Network", der følger med dit kamera.

Produktvedligeholdelse

• Ved anvendelse af modlysblænde må du ikke samle kameraet op eller holde det ved kun at tage fat i modlysblænden.
• Hold objektivets signalkontakter rene.
• Anvend en pustebørste til fjernelse af støv og snavs på objektivets eller filterets glasflader. For at fjerne snavs og fingeraftryk, skal du putte en smule objektivrens på en blød, ren bomuldsklud eller objektivrenseserviet og rengøre fra midten og udad med cirkelbevægelser, mens du passer på ikke at efterlade udtværinger eller at røre glasset med fingrene.
• Anvend aldrig organiske opløsningsmidler som fortynder eller benzoI til at rense objektivet.
• Montér forreste og bagerste dæksel, når objektivet ikke anvendes.
• Opbevar objektivet og filteret på kølige, tørre steder for at undgå mug og rust. Må ikke opbevares i direkte sollys eller sammen med naftalen eller kamfermølkugler.
• Hold objektivet tørt. Rust kan medføre uoprettelige skader. Tør regn og vanddråber af.
• Efterlades objektivet i meget varme omgivelser, kan det beskadiges eller bøjes.

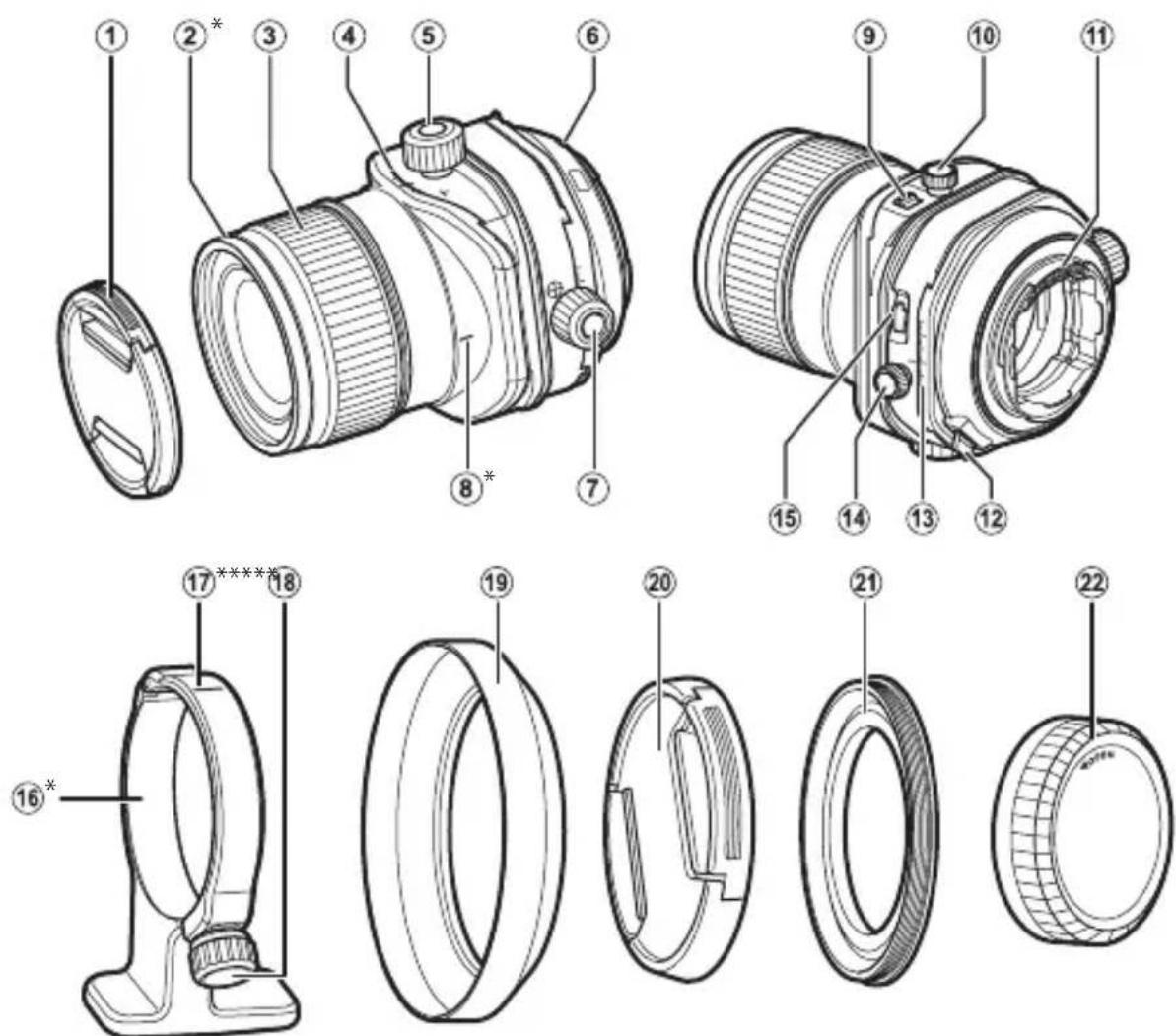

Objektivets dele

① Forreste objektivdæksel
② Forreste ring*
③ Fokusring
④ Tilt-indeks/tilt-skala
⑤ Tilt-kommandohjul
⑥ Monteringsmærker (brændvidde)
⑦ Shift-kommandohjul
⑧ Retningsindeks (på objektivet)*
⑨ Kontakt til tilt-lås
⑩ Tilt-kommandohjulets lås
⑪ Objektivets signalkontakter

⑫ Udløserknap til rotationslås
⑬ Shift-indeks/shift-skala
⑭ Shift-kommandohjulets lås
⑮ Udløserknap til T/S-rotationslås
⑯ Stativkravefod *
⑰ Referenceindeks for stativkrave (på kraven)
⑱ Låsegreb*
⑲ Modlysblænde*
⑳ Adapterringens dæksel*
②1 Adapterring*
⑳ Bagerste objektivdæksel

*Kun GF30mmF5.6 T/S

Her benyttes et A GF30mmF5.6 T/S-objektiv til illustrative formål.

Montering af objektivet

Se kameraets brugervejledning for information om montering og fjernelse af objektiver.

① Dette objektiv er udelukkende til brug med FUJIFILM G-fatninger og kan ikke anvendes med X-fatninger.
① Før montering eller afmontering af objektivet skal du indstille værdierne for tilt og shift til 0 og sætte rotationsmekanismen og T/S-rotationsmekanismen tilbage til deres låste positioner.

Fjernelse af dækslerne

Montering af modlysblænden (Kun GF30mmF5.6 T/S)

Når modlysblænder er monteret, reducerer de genskin og beskytter forreste objektivelement.

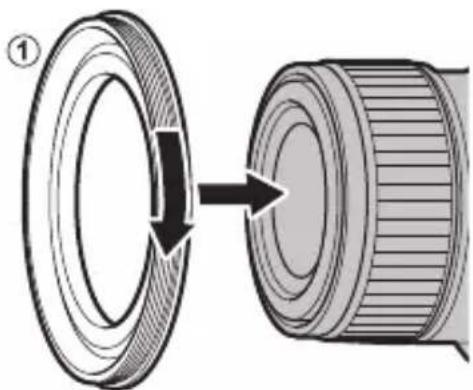

② Monter adapterringen på objektivet (①), og monter derefter modlysblænden på adapterringen (②).

① Ved montering af modlysblænden eller filteret skal du sørge for at anvende adapterringen.
① Hvis du monterer en modlysblænde eller et filter for stramt, når du har monteret en adapterring på objektivet, kan den sætte sig fast på adapterringen, når adapterringen fjernes. Forsøg ikke med magt at adskille modlysblænden eller filteret fra adapterringen, idet filterets tråde kan skade dine hænder. Dæk både modlysblænde eller filter og adapterring til med en glasåbner af silikone eller lignende, og skru dem af med håndfladerne.

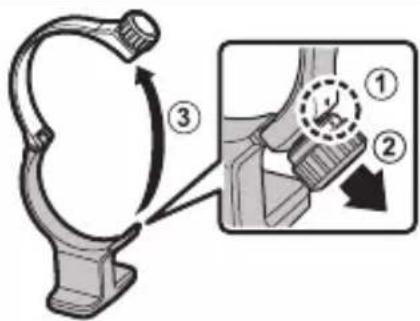

Montering af stativkravefoden (Kun GF30mmF5.6 T/S)

1 Juster låsegrebet med ringindekset (①), og træk dernæst låsegrebet mod dig (②) for at åbne ringen (③).

2 Få ringen til at flugte med monteringsrillen på stativkravefoden.

Få referenceindekset for stativkraven til at flugte med midten af retningsindekset eller tilt-skalaen i henhold til kameraets sigteretning.

3 Drej låsegrebet for at fastgøre ringen.

Se kameraets brugervejledning.

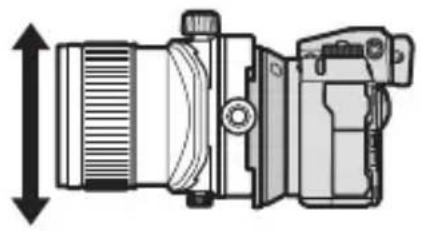

Tilt

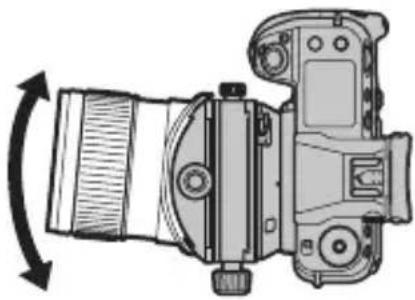

Objektivets optiske akse kan vippes. Ved at vippe objektivets optiske akse i forhold til bil- ledoverfladen kan du vippe fokusplanet og ændre fokusområdet.

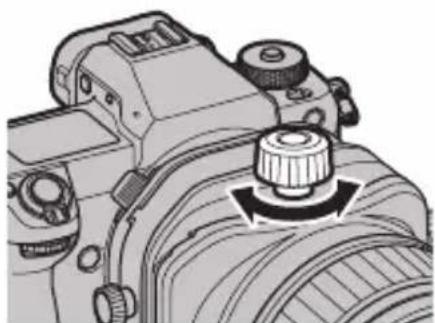

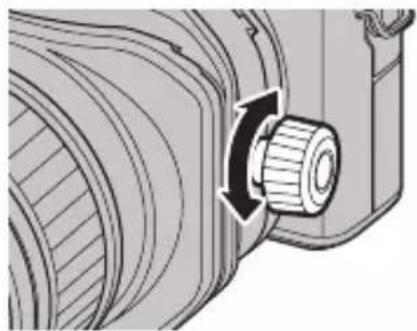

2 Drej på tilt-kommandohjulet for at justere tilt-værdien.

①Skarpe dele kan blive blotlagt. Rør ikke ved skarpe dele, når de er blotlagte.

① Dette objektiv kan ikke fokusere ved hjælp af autofokus.

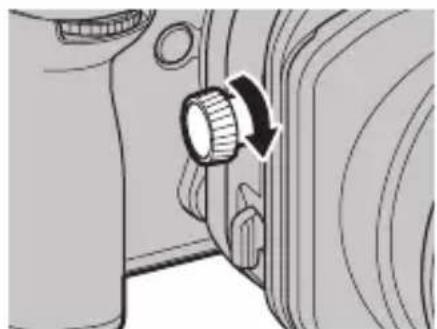

4 Drej tilt-kommandohjulets lås i pilens retning for at sikre det.

① For at fastsætte tilt-værdien til positionen 0 skal du justere kontakten til tilt-låsen til positionen LOCK og derefter dreje tilt-kommandohjulets lås.

Objektivets optiske akse kan flyttes parallelt med objektivets optiske akse, mens den optiske akse holdes lige, så optageområdet kan bevæges op, ned, til venstre eller højre.

2 Drej shift-kommandohjulet for at justere shift-værdien.

①Skarpe dele kan blive blotlagt. Rør ikke ved skarpe dele, når de er blotlagte.
①Når du drejer shift-kommandohjulet, skal du på forhånd kontrollere området omkring shift-mekanismen for at sikre, at dine fingre ikke kommer i klemme mellem shift-mekanismen og kameraets greb eller andre komponenter.
①Høje shift-værdier kan medføre variationer i belysningen ved rammens kanter.

Kompatible kameraer viser shift-værdien på skærmen. Shift-værdien indgår også i EXIF-dataene, der bliver indlejret i billederne, efterhånden som de tages. Se vejledningen til kameraet for detaljer.

① Dette objektiv kan ikke fokusere ved hjælp af autofokus.

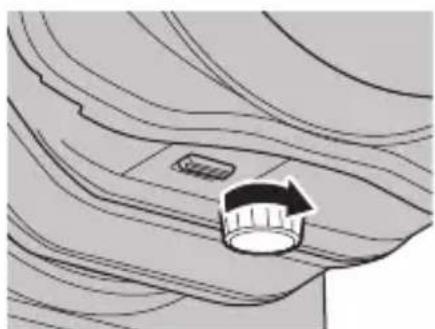

4 Drej shift-kommandohjulets lås i pilens retning for at sikre det.

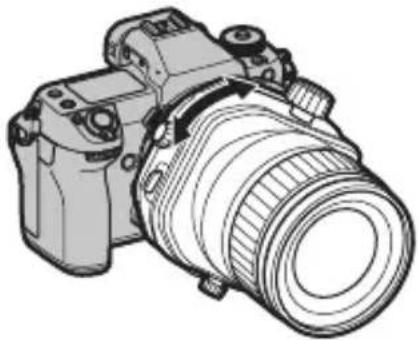

Tilt-/shift-mekanismen kan drejes for at æn- dre tilt- og shift-retningen.

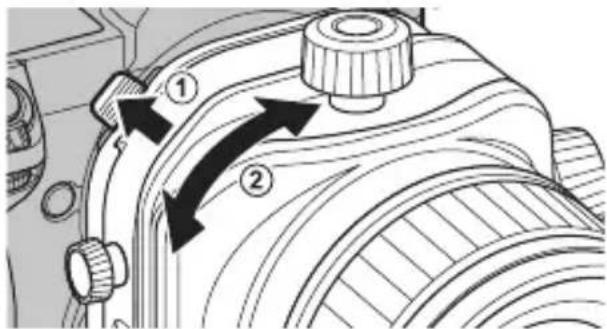

Tryk udløserknappen til rotationslåsen i pilens retning (①), og drej derefter tilt-/shift-mekanismen (②).

① Før du udfører en rotation skal du indstille værdierne for tilt og shift til 0.
① Hvis du drejer tilt-/shift-mekanismen pludseligt, mens du holder udløserknappen til rotationslåsen nede, kan du ramme din finger og komme til skade, så vær forsigtig.
① Udfør ikke tilt/shift-funktioner og rotation på samme tid. Dine fingre kan sætte sig i klemme, hvilket kan forårsage tilskadekomst.
◆ Rotationsområdet er ±90°.
Rotationsmekanismen låses ved 0° og ±90°. Desuden kan der mærkes et klik for hver 30°. Vi anbefaler at tage billeder ved disse vinkler for at undgå at ændre retning under optagelsen.
Kompatible kameraer viser rotationsværdien på skærmen. Rotationsværdien indgår også i EXIF-dataene, der bliver indlejret i billederne, efterhånden som de tages. Se vejledningen til kameraet for detaljer.

T/S-rotation

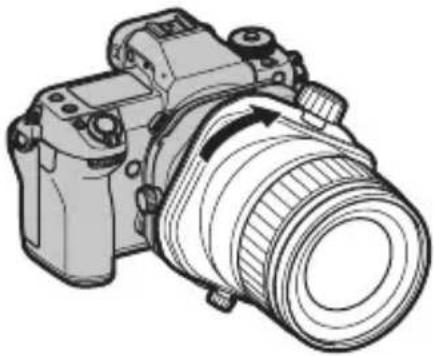

Tilt-mekanismen kan drejes for at ændre til- tens betjeningsretning og skifte fra retvinklet til betjening i samme retning.

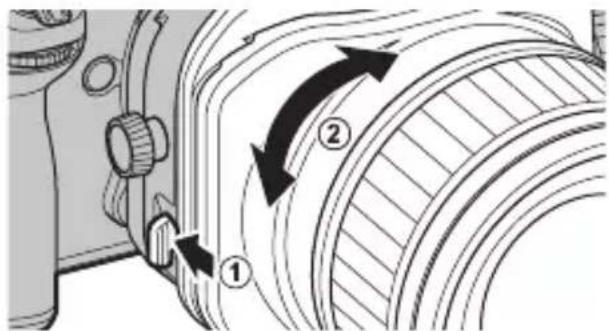

Tryk udløserknappen til T/S-rotationslåsen i pilens retning (①), og drej derefter tilt-mekanismen (②).

① Før du udfører en T/S-rotation skal du indstille værdierne for tilt og shift til 0.
① Hvis du drejer tilt-mekanismen pludseligt, mens du holder udløserknappen til T/S-rotationslåsen nede, kan du ramme din finger og komme til skade, så vær forsigtig.
① Udfør ikke tilt/shift-funktioner og T/S-rotation på samme tid. Dine fingre kan sætte sig i klemme, hvilket kan forårsage tilskadekomst.
♦ Rotationsområdet er 0–90°.
T/S-rotationsmekanismen låses ved 0° og 90°. Derudover kan der mærkes et klik ved positionen 45°. Vi anbefaler at tage billeder ved disse vinkler for at undgå at ændre retning under optagelsen.

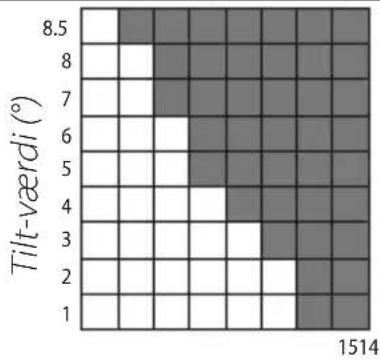

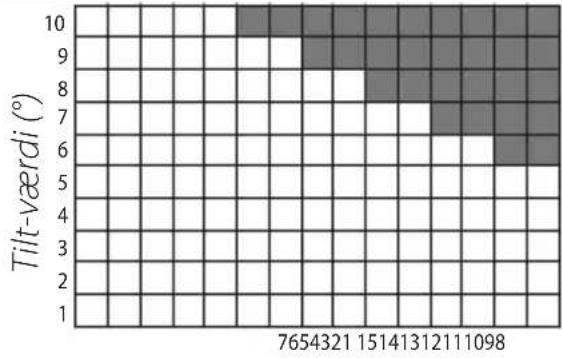

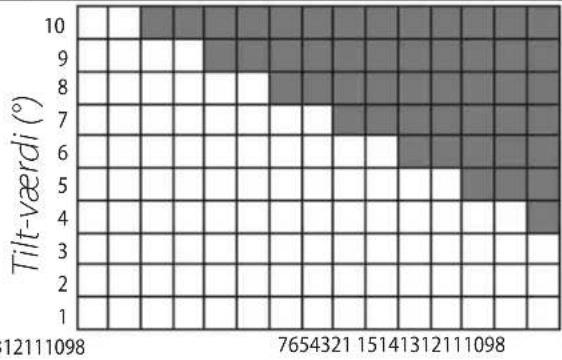

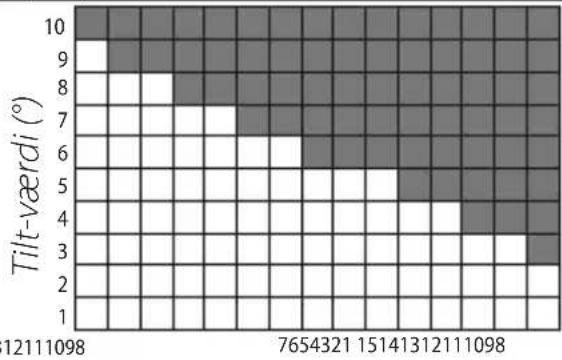

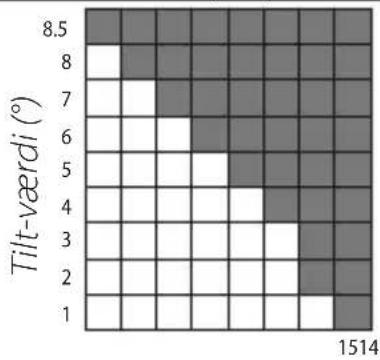

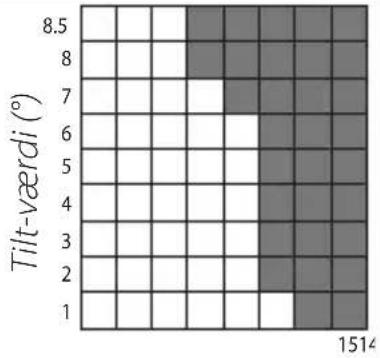

Når tilt-retningen drejes 90°, så den passer til shift-retningen, opstår der vignettering i lodret (①), vandret (②) og diagonal (③) retning på skærmen i det grå område angivet i tabellen herunder, alt afhængigt af værdierne for tilt og shift.

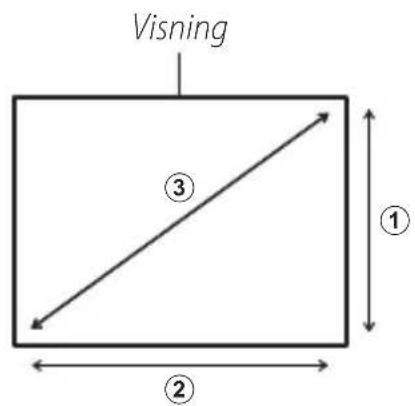

Visning ③ ① ②

	GF30mmF5.6 T/S GF110mmF5.6 T/S Macro
Lodret
	Shift-værdi (mm) Shift-værdi (mm)
Vandret
	Shift-værdi (mm) Shift-værdi (mm)
Diagonal
	Shift-værdi (mm) Shift-værdi (mm)

Specifikationer

Type	GF30mmF5.6 T/S GF110mmF5.6 T/S Macro
Objektivkonstruktion 16 elementer i 11 grupper	3 asfæriske elementer, 2 ED-elementer, 1 super ED-element)	11 elementer i 9 grupper (1 asfærisk element, 2 ED-elementer)
Brændvidde (svarende til 35 mm-format)	f=30mm (24mm)	f=110mm (87mm)
Billedvinkel 84,7° 27,9°
Maks. blænde f/5.6 f/5.6
Min. blænde f/32 f/32
Blændestyring
Antal blændeblade	9 (afrundet blændeåbning)	9 (afrundet blændeåbning)
Størrelse på stop	13 EV (16 stop)	13 EV (16 stop)
Tætteste fokusafstand (målt fra fokusplan)	0,3 m	0,43 m
Maks. forstørrelse	0,21 ×	0,5 ×
Tilt-område	±8,5°	±10°
Shift-område	±15 mm	±15 mm
Tilt-skala	Styres i trin på 1°	Styres i trin på 1°
Shift-skala	Styres i trin på 1 mm	Styres i trin på 1 mm
Objektivrotation	Låses ved -90, 0 og 90 grader med et klik for hver 30 grader	Låses ved -90, 0 og 90 grader med et klik for hver 30 grader
T/S-rotation	Låses ved 0 og 90 grader med et klik for hver 45 grader	Låses ved 0 og 90 grader med et klik for hver 45 grader
Ydre mål: Diameter × længde* (ca.) * afstand fra objektivets front til objektivmonte-ringsflangen	∅ 87,1 mm × 138,5 mmBemærk:Tilt-/shift-mekanismen er 96 mm lang	∅ 95 mm × 149 mmBemærk:Tilt-/shift-mekanismen er 96 mm lang
Vægt* (ca.) * eksklusive dæksler, modlysblænder, stativkrave-fødder og adapterring	1340 g	1255 g
Filterstørrelse	∅ 105 mm (adapterring anvendes)	∅ 72 mm

① Produktforbedringer kan medføre ikke-varslede ændringer af specifikationer og produktets udseende.
① Som følge af dette objektivs konstruktion kan kameraets viste "afstandsindikator" i visse tilfælde afvige fra den faktiske fokusafstand. Anvend derfor kun "afstandsindikatoren" vejledende.
① Anvend ikke en telekonverter.
① Følgende kan forekomme, når du udfører tilt- eller shift-funktioner.

- Autoeksponeringen kan give resultater, der afviger fra den optimale værdi.

- Kameraets billedstabiliseringsfunktion fungerer muligvis ikke som tilsigtet. Slå billedstabiliseringsfunktionen fra før optagelsen.

- Kameraet er muligvis ikke i stand til at registrere afstanden til motivet. Af denne årsag fungerer nogle kamerafunktioner ikke som tilsigtet.

- Alt efter optagebetingelserne kan der opstå uregelmæssigheder i farven på det billede, der blev taget, og billedkvaliteten på EVF- eller LCD-skærmen kan forringes.

- Ved optagelse med en lukker til elektronisk forgardin kan der forekomme ujævn eksponering på det billede, der blev taget. Det anbefales at tage billeder med en mekanisk lukker.
