GF30mmF5.6 T/S - объектив FUJIFILM - Бесплатное руководство пользователя

Бренд	FUJIFILM
Модель	GF30mmF5.6 T/S
Тип продукта	Объектив с наклоном и сдвигом (T/S)
Крепление	Fujifilm G
Фокусное расстояние	30 мм (эквивалент 24 мм в 35 мм)
Максимальная диафрагма	f/5.6
Минимальная диафрагма	f/32
Оптическая конструкция	16 линз в 11 группах (3 асферических, 2 ED, 1 super ED)
Угол поля зрения	84,7°
Минимальное расстояние фокусировки	0,3 м
Максимальное увеличение	0,21×
Диапазон наклона	±8,5°
Диапазон сдвига	±15 мм
Вращение объектива	Фиксация при -90°, 0° и 90° с щелчком через каждые 30°
Вращение наклона/сдвига	Фиксация при 0° и 90° с щелчком через 45°
Размеры (Диаметр × Длина)	∅87,1 мм × 138,5 мм
Вес	Около 1340 г (без аксессуаров)
Диаметр фильтра	∅105 мм (через переходное кольцо)
Комплект поставки	Передняя/задняя крышки, чехол, переходное кольцо, бленда, штативный хомут
Фокусировка	Только ручная
Уход	Груша и мягкая ткань, избегать растворителей
Безопасность	Не смотреть на солнце, избегать воды и чрезмерного нагрева

Часто задаваемые вопросы - GF30mmF5.6 T/S FUJIFILM

Как установить и снять объектив?

Перед установкой или снятием объектива установите уровни наклона и сдвига на 0 и заблокируйте механизм вращения. Обратитесь к руководству вашей камеры для точной процедуры.

Как настроить наклон?

Разблокируйте переключатель блокировки наклона и фиксатор колеса наклона. Поворачивайте колесо наклона для регулировки угла (до ±8,5°). Выполните ручную фокусировку кольцом фокусировки, затем заблокируйте колесо.

Как настроить сдвиг?

Ослабьте фиксатор колеса сдвига. Поворачивайте колесо для перемещения оптической оси (до ±15 мм). Осторожно, не прищемите пальцы. Выполните ручную фокусировку, затем заблокируйте колесо.

Как повернуть механизм наклона/сдвига?

Сначала установите уровни наклона и сдвига на 0. Нажмите кнопку разблокировки вращения, затем поверните механизм. Вращение возможно на ±90° с шагом 30°. Не выполняйте наклон/сдвиг во время вращения.

Как использовать бленду?

Снимите переднее кольцо объектива. Сначала закрепите переходное кольцо на объективе, затем навинтите бленду на него. Для снятия при необходимости используйте силиконовые открывалки для банок.

Какие аксессуары входят в комплект?

Входящие аксессуары: передняя крышка, задняя крышка, чехол для объектива, переходное кольцо с крышкой, бленда и штативный хомут.

Какие важные меры безопасности?

Никогда не смотрите на солнце через объектив (риск повреждения глаз). Не используйте объектив в ванной или рядом с водой. Избегайте экстремальной жары (закрытый автомобиль на солнце). Храните в недоступном для детей месте.

Как чистить объектив?

Используйте грушу для удаления пыли. Для следов нанесите оптический очиститель на мягкую ткань и чистите круговыми движениями от центра к краям. Никогда не используйте растворители, такие как бензол.

Можно ли использовать автофокус с этим объективом?

Нет, фокусировка только ручная. Функция автофокуса на этом объективе недоступна.

Какие камеры совместимы?

Этот объектив предназначен исключительно для камер с креплением Fujifilm G. Он несовместим с байонетом X.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GF30mmF5.6 T/S FUJIFILM

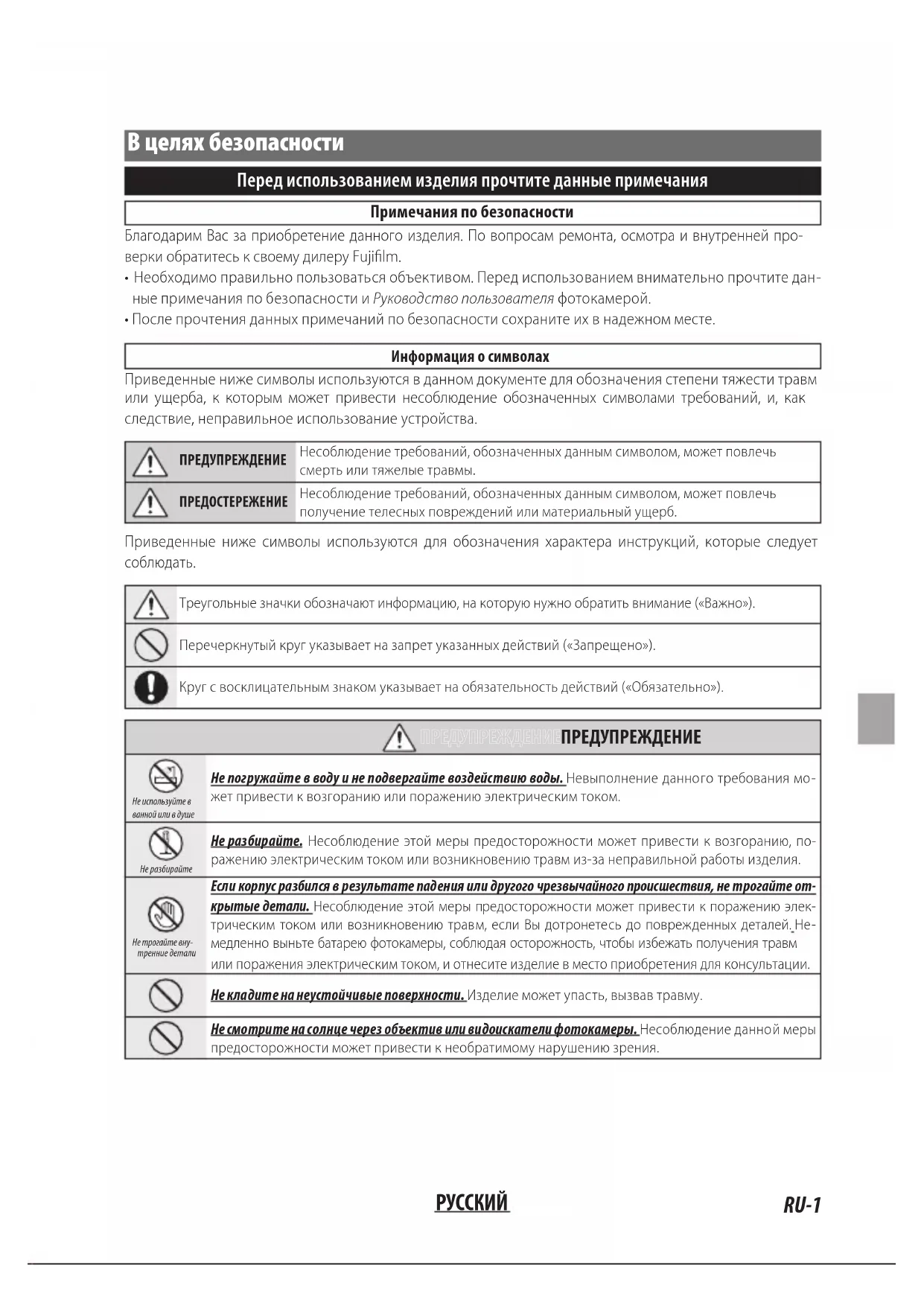

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру Fujifilm.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь смерть или тяжелые травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь получение телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).

Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).

Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

ПРЕДУПРЕЖДЕНИ ПРЕДУПРЕЖДЕНИЕ

Не используйте в ванной или в душе

Не погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.

Не разбирайте

Не разбирайте. Несоблюдение этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.

Не прогайте внутренние детали

Если корпус разбился в результате падения или другого чрезвычайного происшествия, не трогайте открытые детали. Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей. Немедленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.

Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму.

Не смотрите на солнце через объектив или видоискатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.

	ПРЕДОСТЕРЕЖЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ
	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах,где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
	Во время съемки объектов, освещенных сзади, не допускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.
	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него непадает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать возгорание или ожоги.
	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.
	При установке или снятии объектива с фотокамеры, всегда устанавливайте значения наклона и сдвига на 0. Несоблюдение этой меры предосторожности может привести к защемлению пальцев, что может стать причиной травм или же повреждения фотокамеры.
	Не прикасайтесь во время операции наклона или сдвига к оголенной части, если она подвергается воздействию механизма наклона/сдвига. Несоблюдение этих мер предосторожности может привести к травмам.
	Не выполняйте одновременно операции наклона, сдвига и вращения. Это может стать причиной защемления и травмирования пальцев.
	Не работайте с заблокированным механизмом наклона/сдвига.Не прилагайте чрезмерных усилий на ручки, переключатели блокировки или рычаги. Невыполнение этого требования может привести к повреждению объектива.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне: Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Испандии и Лихтенштейна: Если необходимо утилизировать данное изделие, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Характеристики объектива могут не соответствовать ожидаемым, а некоторые функции могут быть недоступны, если установлены устаревшие версии прошивки объектива или фотокамеры. Обязательно обновите прошивку объектива и фотокамеры до последних версий. Инструкции по просмотру информации о версии прошивки и ее обновлению доступны на следующем веб-сайте:

В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистрибьютору из списка "FUJIFILM Worldwide Network", поставленного с Вашей фотокамерой.

Уход за изделием

• При использовании бленды объектива не беритесь за фотокамеру и не держите ее только за бленду.
• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и пуха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечатков пальцев нанесите небольшое количество жидкости для чистки объективов на мягкую, чистую хлопчатобумажную ткань или салфетку для чистки объективов и протрите объектив от центра к краям круговыми движениями, соблюдая осторожность, не оставляя разводов и не касаясь стекла пальцами.
• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.
• Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.
• Берегите объектив от влаги. Коррозия может нанести непоправимый ущерб. При попадании дождевых капель или брызг воды их следует вытереть.
• Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.

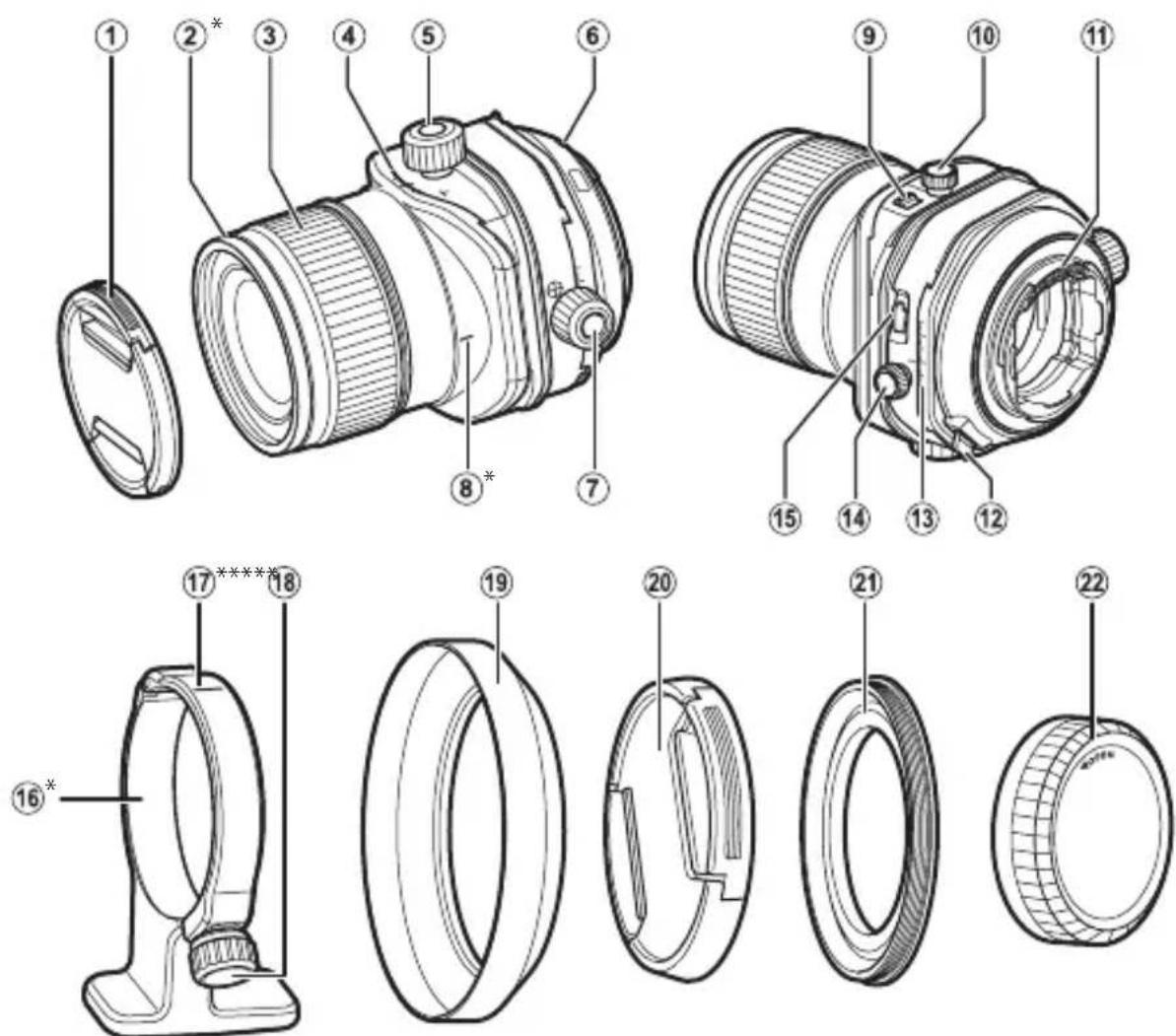

Части объектива

① Крышка объектива
② Переднее кольцо*
③ Фокусировочное кольцо
④ Индекс наклона/шкала наклона
⑤ Диск наклона
⑥ Метки для установки (фокусное расстояние)
⑦ Диск сдвига
⑧ Метка ориентации (на объективе)*
⑨ Переключатель блокировки наклона
⑩ Шкальный стопор наклона
⑪ Сигнальные контакты объектива
⑫ Кнопка разблокировки вращения

⑬ Индекс сдвига/шкала сдвига
⑭ Шкальный стопор сдвига
⑮ Кнопка разблокировки вращения наклона/сдвига
⑯ Штативное крепежное кольцо*
⑰ Реперная метка штативного кольца (на кольце)
⑱ Ручка-фиксатор*
⑲ Бленда объектива
⑳ Крышка переходного кольца*
⑳ Переходное кольцо*
②2 Крышка байонета объектива

* Только GF30mmF5.6 T/S

Объектив GF30mmF5.6 T/S в данном случае используется только для наглядности.

Прилагаемые принадлежности

GF30mmF5.6 T/S

• Крышка объектива
  • Крышка байонета объектива
  • Чехол для объектива
  • Переходное кольцо

• Крышка переходного кольца
• Бленда объектива
- Штативное крепежное кольцо

GF110mmF5.6 T/S Macro

• Крышка объектива
  • Крышка байонета объектива

• Чехол для объектива

Установка объектива

См. руководство пользователя фотокамерой для получения информации об установке и снятии объектива.

① Данный объектив предназначен исключительно для использования с байонетами FUJIFILM G и не может быть использован с байонетами X.
① Перед креплением или снятием объектива установите значения наклона и сдвига на 0 и верните механизм вращения наклона/сдвига в положение блокировки.

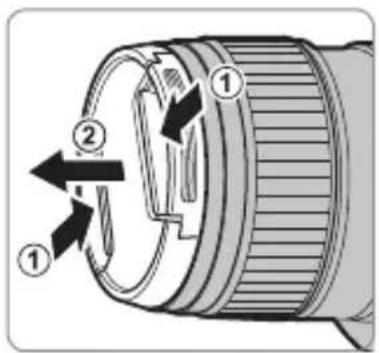

Снятие крышек

Снимите крышки, как показано на рисунке.

Установка бленды (только GF30mmF5.6 T/S)

При подсоединении бленды объектива уменьшают блики и защищают переднюю линзу.

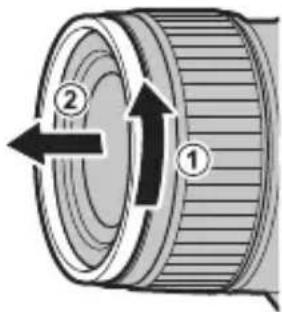

1 Снимите переднее кольцо с объекти- ва.

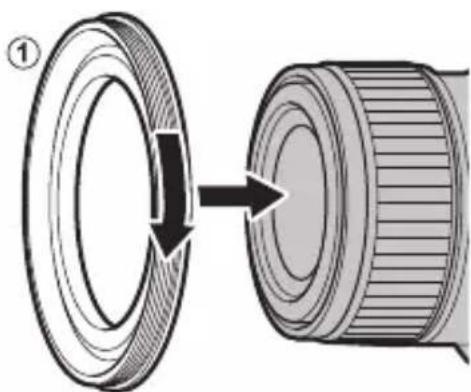

2 Прикрепите к объективу переходное кольцо (①), а затем на него установите бленду объектива (②).

① При установке бленды объектива или фильтра обязательно используйте переходное кольцо.
① Если прикрепить бленду объектива или фильтр слишком плотно после установки переходного кольца на объектив, она может «прикрепиться» к переходному кольцу при его снятии. Не прилагайте усилия при попытке снять бленду или фильтр с переходного кольца, так как резьбой фильтра можно поранить руки. Как крышку бленды объектива или фильтра, так и переходное кольцо накрывайте силиконовыми открывалками или подобным предметом и отворачивайте руками.

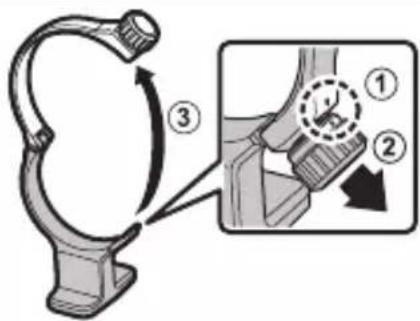

Подсоединение штативного крепежного кольца (только GF30mmF5.6 T/S)

1 Совместите ручку-фиксатор с индексом кольца (①), затем потяните ее на себя (②), чтобы открыть кольцо (③).

2 Совместите кольцо с крепежной канавкой штативного крепежного кольца

Совместите реперную метку штативного кольца с центром метки ориентации или шкалой наклона в соответствии с направлением фотокамеры.

3 Поверните ручку-фиксатор, чтобы зафиксировать кольцо.

См. руководство к фотокамере.

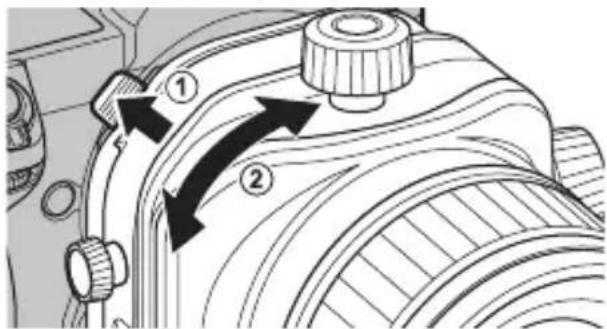

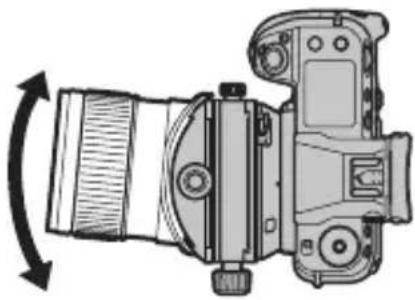

Наклон

Оптическая ось объектива является наклонной. Наклонив оптическую ось объектива по отношению к поверхности изображения, можно наклонить плоскость фокусировки и изменить ее диапазон.

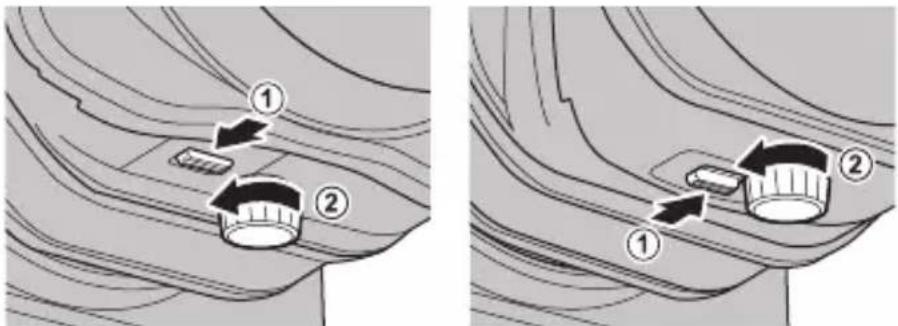

1 Нажмите переключатель блокировки наклона в направлении, указанном стрелкой (①), а затем ослабьте шкальный стопор наклона (②).

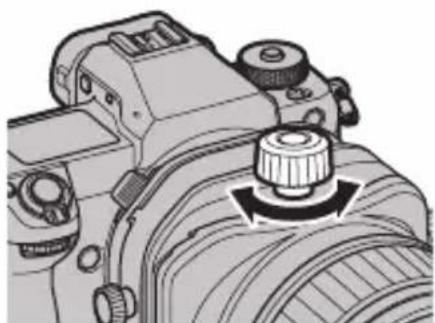

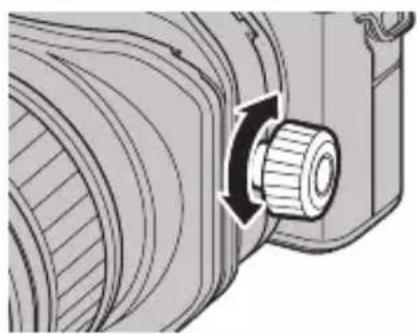

2 Чтобы отрегулировать величину наклона, поверните шкалу наклона.

① Возможно оголение острых деталей. Не прикасайтесь к острым оголенным деталям.

3 Поверните фокусировочное кольцо, чтобы сфокусироваться на объекте.

①У этого объектива нет функции автофокусировки.

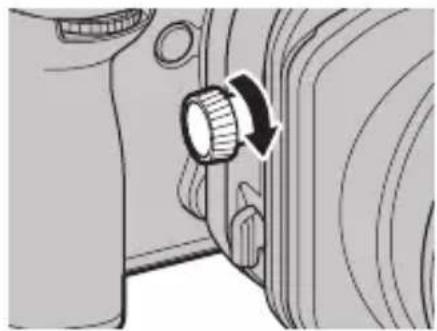

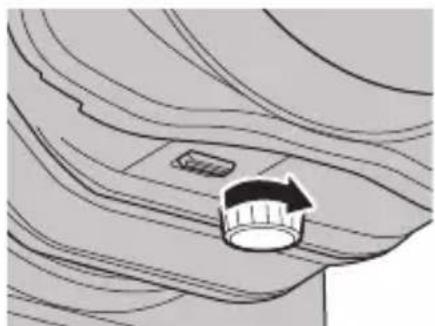

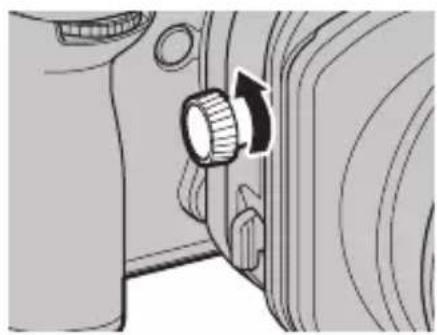

4 Поверните шкальный стопор наклона в направлении стрелки, чтобы зафиксировать его.

① Чтобы зафиксировать величину наклона в положении 0, сначала установите шкальный стопор наклона в положение LOCK, а затем поверните его.

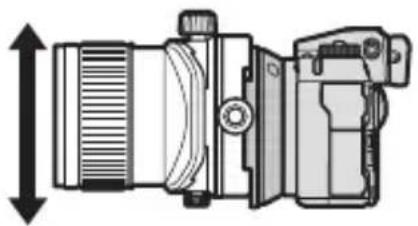

Оптическую ось объектива можно перемещать параллельно оптической оси объектива, удерживая ее прямо. Это позволяет перемещать съемочный диапазон вверх, вниз, влево или вправо.

1 Поверните шкальный стопор сдвига в направлении стрелки, чтобы ослабить его.

2 Поверните шкалу сдвига, чтобы отрегулировать величину сдвига.

① Возможно оголение острых деталей. Не прикасайтесь к острым оголенным деталям.

① При повороте шкалы сдвига, заранее осмотрите зону рядом с механизмом переключения, чтобы не защемить пальцы между механизмом переключения и ручкой камеры или другими компонентами.

① Большие величины сдвига могут привести к изменению освещения по краям кадра.

На совместимых фотокамерах величина сдвига на отображается на мониторе. Величина сдвига также включена в данные EXIF, встраиваемые в изображения по мере их съемки. См. руководство к фотокамере для получения более подробной информации.

3 Поверните фокусировочное кольцо, чтобы сфокусироваться на объекте.

①У этого объектива нет функции автофокусировки.

4 Поверните шкальный стопор сдвига в направлении стрелки, чтобы зафиксировать его.

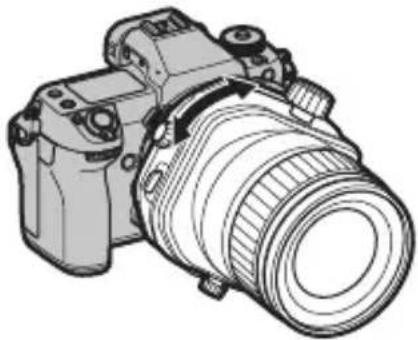

Механизм наклона/сдвига можно вращать для изменения направления наклона и сдвига.

Нажмите в направлении стрелки кнопку разблокировки вращения (①), а затем поверните механизм наклона/сдвига (②).

① Перед выполнением вращения установите значения наклона и сдвига на 0.

① Если внезапно повернуть механизм наклона/сдвига, удерживая нажатой кнопку разблокировки вращения, можно задеть палец и получить травму, поэтому проявляйте осторожность.

① Не выполняйте одновременно операции наклона/сдвига и вращения. Это может стать причиной защемления и травмирования пальцев.

Диапазон вращения составляет ±90°.

- Механизм вращения блокируется при 0° и ±90°. Кроме того, каждые 30° можно почувствовать щелчок. Рекомендуется выполнять съемку под этими углами, чтобы избежать изменения ориентации во время съемки.

На совместимых фотокамерах величина вращения отображается на мониторе. Величина вращения также включена в данные EXIF, встраиваемые в изображения по мере их съемки. См. руководство к фотокамере для получения более подробной информации.

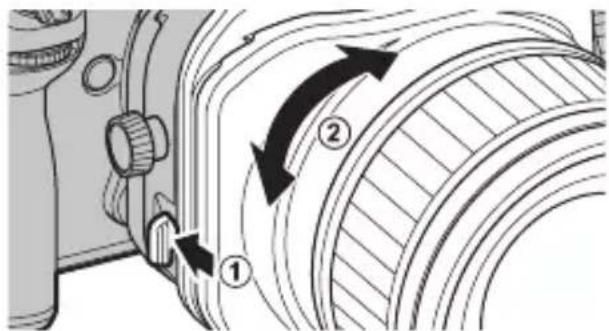

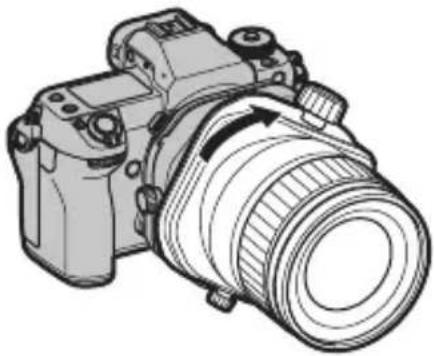

Вращение наклона/сдвига

Механизм наклона можно вращать для изменения рабочего направления наклона и сдвига из ортогонального в одно и то же направление.

Нажмите в направлении стрелки кнопку разблокировки вращения наклона/сдвига (①), а затем поверните механизм наклона (②).

① Перед выполнением вращения сдвига/наклона, установите значения наклона и сдвига на 0.
① Если внезапно повернуть механизм наклона, удерживая нажатой кнопку вращения наклона/сдвига, можно задеть палец и получить травму, поэтому проявляйте осторожность.
① Не выполняйте одновременно операции наклона/сдвига и вращения наклона/сдвига. Это может стать причиной защемления и травмирования пальцев.
Диапазон вращения составляет 0–90°.
Механизм вращения наклона/сдвига блокируется при 0° и 90°. Кроме того, в положении 45° можно почувствовать щелчок. Рекомендуется выполнять съемку под этими углами, чтобы избежать изменения ориентации во время съемки.

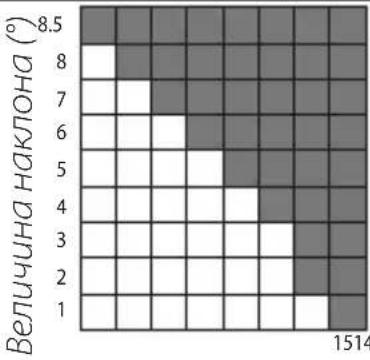

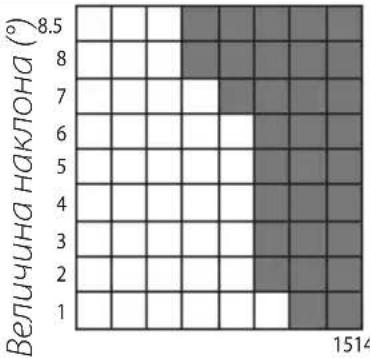

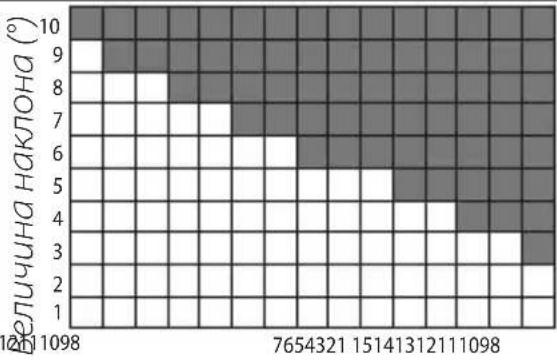

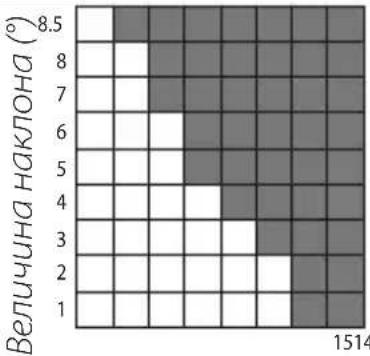

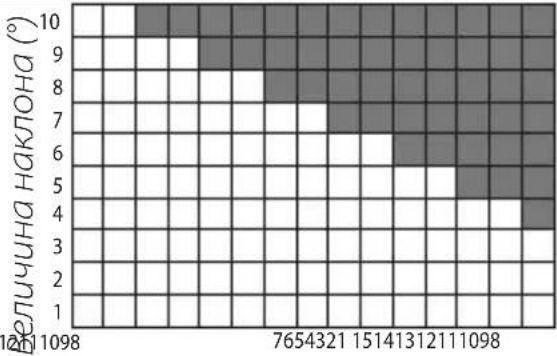

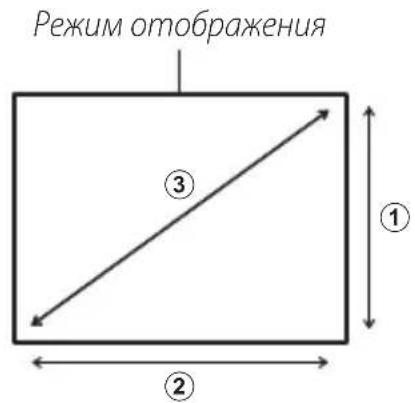

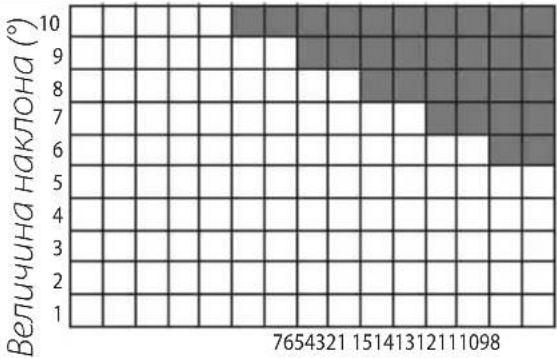

Установка наклона и сдвига на одно и то же направление

Когда направление наклона поворачивается на 90° в соответствии с направлением сдвига, виньетирование будет происходить в вертикальном (①), горизонтальном (②) и диагональном (③) направлениях на дисплее в сером диапазоне, показанном в таблице ниже, в зависимости от величин наклона и сдвига.

Режим отображения ③ ① ②

	GF30mmF5.6 T/S GF110mmF5.6 T/S Macro
По вертикали
	Величина сдвига (мм) Величина сдвига (мм)
По горизонтали
	Величина сдвига (мм) Величина сдвига (мм)
По диагонали
	Величина сдвига (мм) Величина сдвига (мм)

Технические характеристики

Тип	GF30mmF5.6 T/S GF110mmF5.6 T/S Macro
Устройство объектива 16 линз в 11 группах	3 асферическихэлемента, 2 элемента ED, 1 элементsuper ED)	11 линз в 9 группах (1 асферическийэлемент, 2 элемента ED)
Фокусное расстояние (эквивалент формата 35 мм)	f=30 мм (24 мм)	f=110 мм (87 мм)
Угол зрения 84,7° 27,9°
Макс. диафрагма f/5.6 f/5.6
Мин. диафрагма f/32 f/32
Управление диафрагмойКоличество лезвийРазмер раскрытия объектива	9 (округленное отверстие диафрагмы) 13 EV (16 раскрытий)	9 (округленное отверстие диафрагмы) 13 EV (16 раскрытий)
Минимальное расстояние фокусировки(измеряется от фокальной плоскости)	0,3 м	0,43 м
Макс. увеличение	0,21 ×	0,5 ×
Диапазон наклона	± 8,5^	± 10^
Диапазон сдвига	± 15 мм	± 15 мм
Шкала наклона	Настроено на шаг в 1°	Настроено на шаг в 1°
Шкала сдвига	Настроено на шаг в 1 мм	Настроено на шаг в 1 мм
Вращение объектива	Блокировка на -90, 0 и 90 градусов с щелчком каждые 30 градусов	Блокировка на -90, 0 и 90 градусов с щелчком каждые 30 градусов
Вращение наклона/сдвига	Блокировка на 0 и 90 градусов с щелчком каждые 45 градусов	Блокировка на 0 и 90 градусов с щелчком каждые 45 градусов
Внешние размеры: Диаметр × длина* (прибл.) * расстояние от передней части объектива до фланца байонета объектива	∅ 87,1 мм × 138,5 ммПримечание: длина механизманаклона/сдвига составляет 96 мм	∅ 95 мм × 149 ммПримечание: длина механизманаклона/сдвига составляет 96 мм
Вес* (прибл.) * без крышек, бленды, штативного крепежного кольца и переходного кольца	1340 г	1255 г
Размер фильтра	∅ 105 мм (используется переходное кольцо)	∅ 72 мм

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.
① В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.
① Не используйте телеконвертор.
① При выполнении операций наклона или сдвига могут возникнуть следующие ситуации.

- Автоэкспозиция может привести к тому, что результаты будут отличаться от оптимального значения.

- Неисправное функционирование стабилизации изображения фотокамеры. Перед съемкой отключите стабилизацию изображения.

- Фотокамера не определяет расстояние до объекта. По этой причине некоторые функции камеры, возможно, не будут работать исправно.

- В зависимости от условий съемки могут возникнуть искажения цвета захваченного изображения, а качество изображения электронного видоискателя (EVF) или ЖК-дисплея может ухудшиться.

- При съемке с затвором с электронной передней шторкой, на снятом изображении может возникнуть неравномерная экспозиция. Рекомендуется осуществлять съемку с механическим затвором.

Sicurezza
