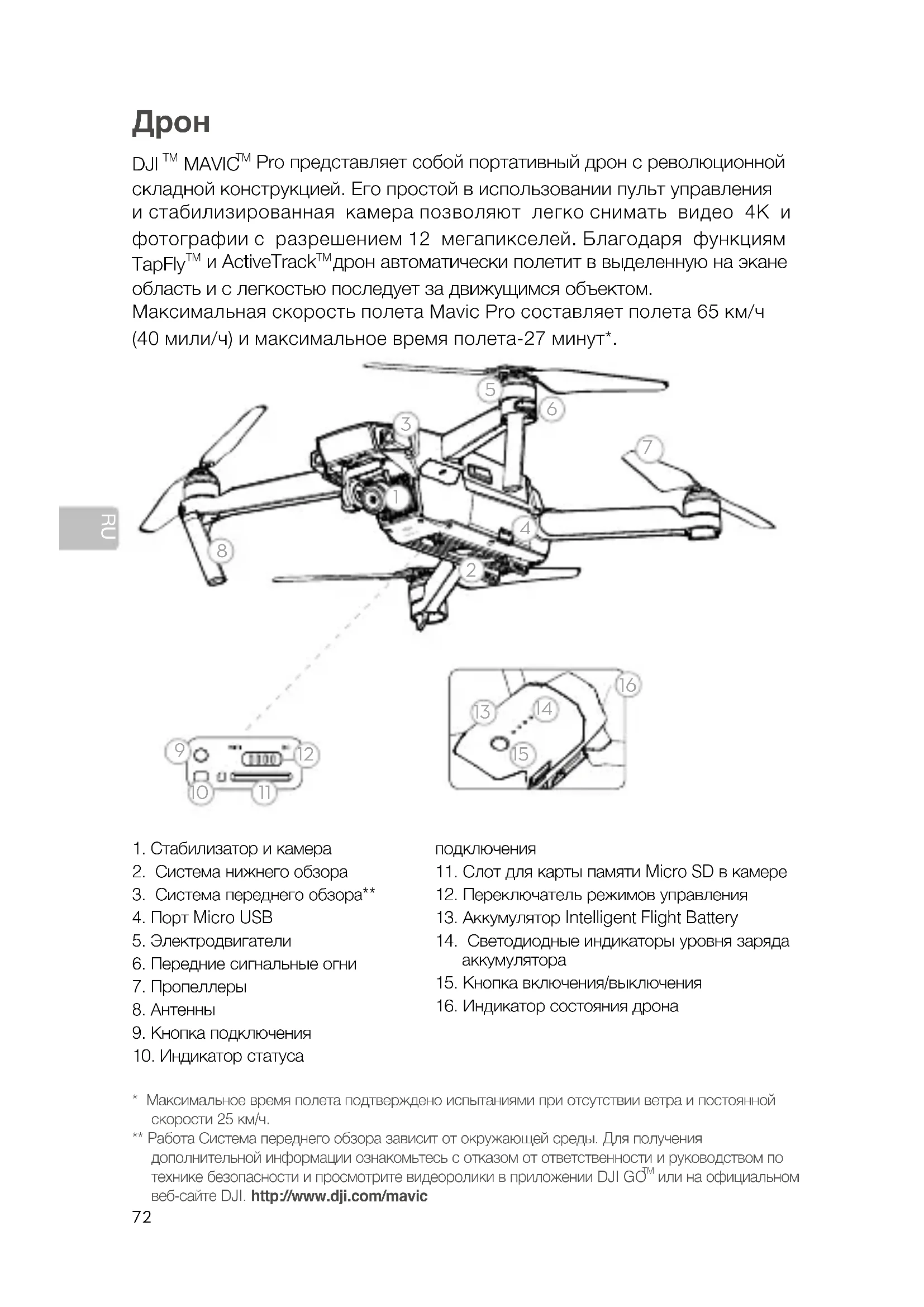

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Mavic Pro 4K DJI

Pro представляет собой портативный дрон с революционной складной конструкцией. Его простой в использовании пульт управления и стабилизированная камера позволяют легко снимать видео 4К и фотографии с разрешением 12 мегапикселей. Благодаря функциям TapFly

дрон автоматически полетит в выделенную на экане область и с легкостью последует за движущимся объектом. Максимальная скорость полета Mavic Pro составляет полета 65 км/ч (40 мили/ч) и максимальное время полета-27 минут*.

1. Стабилизатор и камера

2. Система нижнего обзора

3. Система переднего обзора**

6. Передние сигнальные огни

9. Кнопка подключения

10. Индикатор статуса

11. Слот для карты памяти Micro SD в камере

12. Переключатель режимов управления

13. Аккумулятор Intelligent Flight Battery

14. Светодиодные индикаторы уровня заряда

15. Кнопка включения/выключения

16. Индикатор состояния дрона

• Максимальное время полета подтверждено испытаниями при отсутствии ветра и постоянной скорости 25 км/ч. ** Работа Система переднего обзора зависит от окружающей среды. Для получения дополнительной информации ознакомьтесь с отказом от ответственности и руководством по технике безопасности и просмотрите видеоролики в приложении DJI GO

или на официальном веб-сайте DJI. http://www.dji.com/mavic

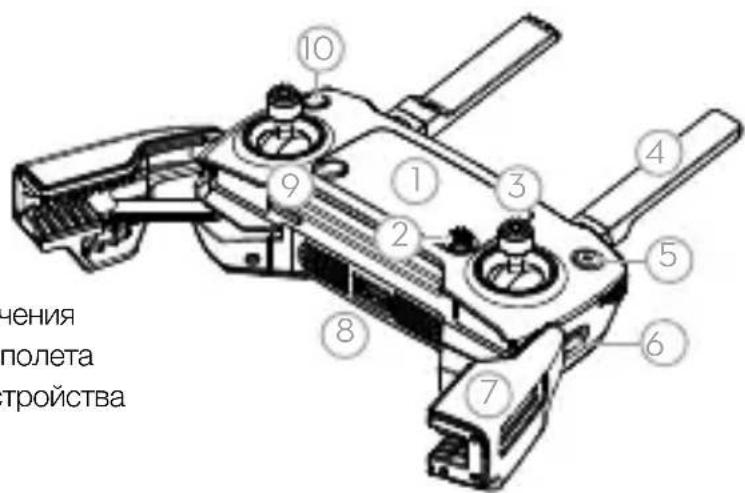

Пульт дистанционного управления Новейшая технология DJI OCUSYNC

для передачи данных на большие расстояния встроена в пульт дистанционного управления. Она позволяет управлять дроном на расстоянии до 7 км (4,3 мили), при этом обеспечивая передачу изображения высокой четкости непосредственно с камеры Mavic через приложение DJI GO. ЖК-экран отображает обновляемую информацию в процессе полета, а крепление мобильного устройства обеспечивает его стабильное положение во время использования. Максимальное время работы: 2,5 часа*

5. Кнопка включения/выключения

6. Переключатель режимов полета

7. Крепление мобильного устройства

9. Кнопка остановки полета

10. Кнопка возвращения в точку взлета

В сложенном состоянии

11. Колесико наклона камеры

12. Регулятор яркости изображения

13. Кнопка записи видео

14. Кнопка спуска затвора

15. Порт питания (Micro USB)

16. Кнопка C1 (настраиваемая)

17. Кнопка C2 (настраиваемая)

Максимальное расстояние передачи сигнала (FCC) может быть достигнуто на открытом пространстве без электромагнитных помех при высоте полета около 120 м (400 футов). Максимальное время работы было измерено в лабораторных условиях и приводится исключительно в справочных целях.RU

посмотрите обучающие видеоролики

Проверьте уровень заряда аккумулятора Найдите «DJI GO» в App Store или Google Play или отсканируйте штрих-код, чтобы загрузить приложение на свое мобильное устройство. Обучающие видеоролики доступны на веб-сайте www.dji.com или в приложении DJI GO. DJI GO поддерживает iOS 8.0 (или более позднюю версию) и Android 4.3 (или более позднюю версию). Нажмите один раз для проверки уровня заряда аккумулятора. Нажмите один раз, затем нажмите и удерживайте для включения/ выключения. Нажмите один раз для проверки уровня заряда аккумулятора на ЖК- экране. Нажмите один раз, затем нажмите и удерживайте для включения/ выключения пульта дистанционного управления. Индикатор уровня заряда аккумулятора: 100%

уровня заряда аккумулятора

Приложение DJI GO и дополнительная информацияRU

3. Зарядите аккумуляторы

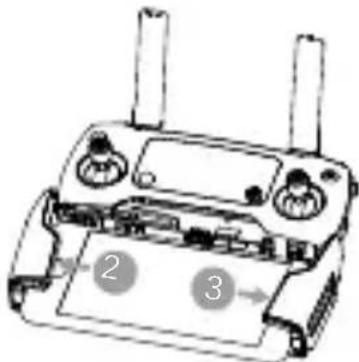

4. Подготовьте пульт дистанционного

управления к работе Разверните антенны и разложите крепление мобильного устройства. Аккумулятор Intelligent Flight Battery Время зарядки: ~1 час 20 минут Время зарядки: ~2 часа

100–240 В Выберите подходящий кабель пульта дистанционного управления. Не перекручивайте кабель. Подробная информация о подключении кабеля пульта дистанционного управления приведена в руководстве пользователя.Подсоедините один конец кабеля пульта дистанционного управления к разъему на пульте. Сильный Слабый

Соединительный кабель Lightning (подключен) и соединительный кабель для стандартного разъема Micro USB входят в комплект поставки. Используйте только по назначению.Дополнительные соединительные кабели USB Type-C и Reverse Micro USB доступны по отдельному заказу.RU

Для активации дрона используйте вашу учетную запись DJI. Для этого потребуется соединение с интернетом.

6. Подготовьтесь к взлету

Включите пульт дистанционного

Включите дрон Запустите приложение DJI GO Всегда сначала раскладывайте передние лучи и пропеллеры, затем - задние. Все лучи и пропеллеры должны находиться в разложенном состоянии перед

Чехол стабилизатора предназначен для защиты стабилизатора и камеры. Снимите при необходимости. Для управления Mavic Pro используется пульт дистанционного управления или виртуальные джойстики. Выбор режимов управления осуществляется с помощью специального переключателя. Выбрать режим полета при помощи данного переключателя возможно только перед включением дрона. DJI GO App Снимите зажим стабилизатора с

С маркировкой Разложите передние лучи и пропеллеры Разложите задние лучи и пропеллеры Разложенное

Без маркировки Соблюдайте цветовую кодировку пропеллеров и электродвигателей. Надавите на пропеллер и поворачивайте в направлении блокировки.RU

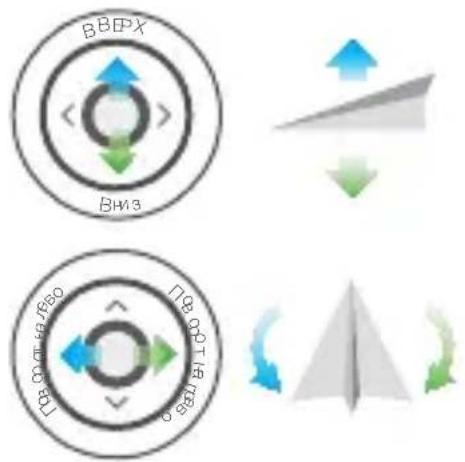

Приложение DJI GO будет отображать рекомендацию о выполнении посадки, если дрон снижается до высоты менее 30 см (12 дюймов). Потяните джойстик тяги вниз или воспользуйтесь кнопкой автоматической посадки, чтобы выполнить приземление. Двигатели можно останавливать во время полета, только если система автоматического управления обнаруживает критическую ошибку. Режим 2 является режимом управления по умолчанию. Левый джойстик используется для управления высотой и поворотом дрона, правый — для управления движением вперед, назад, влево и вправо. Колесико стабилизатора управляет наклоном камеры. Перед взлетом убедитесь, что индикатор состояния дрона в приложении DJI GO или на ЖК-экране пульта дистанционного управления показывает Ready to Go (Готов к полету). Ready to Go (GPS) Положение джойстиков для включения/

электродвигателей. Плавно сдвиньте левый джойстик вверх

Смещайте левый джойстик вниз (плавно), пока дрон не коснется поверхности Для выключения двигателей удерживайте джойстик в течение нескольких секунд Левый джойстик

Управление полетом с помощью виртуальных джойстиков на вашем мобильном устройстве через Wi-Fi

1. Переместите переключатель режимов управления для включения Wi-Fi

3. Запустите приложение DJI GO и нажмите на значок в правой верхней части

экрана. Затем отсканируйте штрих-код Wi-Fi на передней стойке, чтобы установить соединение.

4. Нажмите Auto Takeo (Автоматический взлет)

5. Контролируйте дрон с помощью сенсорного управления

Включите Wi-Fi на своем мобильном устройстве и введите пароль Wi-Fi, указанный на передней стойке, чтобы подключиться к сети Mavic, если по каким-либо причинам отсканировать штрих-код не удается. При использовании Wi-Fi на открытом пространстве без электромагнитных помех расстояние передачи сигнала на высоте 50 м (164 фута) составляет приблизительно 80 м (262 фута). На вашем мобильном устройстве может быть установлена частота Wi-Fi 2,4 ГГц или 5 ГГц. Чтобы уменьшить помехи, установите частоту Wi-Fi 5 ГГц. После подключения к Mavic Pro вы можете поменять пароль Wi-Fi или сбросить подключение Wi-Fi. (Подробная информация приведена в руководстве пользователя Mavic Pro) Для получения дополнительной информации ознакомьтесь с руководством в приложении DJI GO или на официальном веб-сайте DJI. Перед взлетом всегда устанавливайте подходящую высоту для возврата домой. При возврате в исходную точку дрон необходимо направлять с помощью джойстиков. В приложении DJI GO Mavic_XXX WIFI RC

DJI GO Функция TapFly Автоматическая

Возврат домой (RTH) Нормальное состояние Функция ActiveTrack

автоматическом режимеRU

Выполняйте полеты на открытых

полет только в пределах прямой

Полет должен происходить на высоте менее 120 м (400 футов) 120 мм Следует избегать полетов над или в непосредственной близости от препятствий, скоплений людей, высоковольтных линий электропередачи, деревьев и водоемов. ЗАПРЕЩАЕТСЯ выполнять полеты близко от таких источников сильного электромагнитного поля, как линии электропередачи и базовые станции, т. к. они могут влиять на работу встроенного компаса. ЗАПРЕЩАЕТСЯ использовать дрон в неблагоприятных погодных условиях, таких как дождь, снег, туман и при скорости ветра более 10 м/с или 22 мили/ч. Не приближайтесь к вращающимся пропеллерам и электродвигателям. Зоны, запрещенные для полетов Более подробная информация приведена на веб-сайте: http://ysafe.dji.com/no-y Для обеспечения своей безопасности и безопасности окружающих важно понимать основные принципы полета. Обязательно ознакомьтесь с заявлением об отказе от ответственности и руководством по технике безопасности

8. Соблюдайте правила безопасности полетовв

Технические характеристики Летательный аппарат Масса 734 г (1,62 фунта) Масса (сзащитным боксом) 743 г (1,64 фунта) Максимальная скорость набора

5 м/с (16,4 фута/с) в спортивном режиме Максимальная скорость снижения 3 м/с (9,8 фута/с) Максимальная скорость 65 км/ч (40 мили/ч) в спортивном режиме в безветренную погоду Максимальная высота над уровнем моря 5000 м (16 404 футов) Максимальное время полета 27 минут (Отсутствие ветра при постоянной скорости 25 км/ч) Максимальное время полета (в режиме зависания) 24 минуты (при отсутствии ветра) Макс. дальность полета

(при отсутствии ветра) Диапазон рабочих температур 0...+40 °C (32-104 °F) Спутниковые системы позиционирования GPS/ГЛОНАСС Стабилизатор Рабочий диапазон углов вращения Относительно поперечной оси: -90... +30°, относительно продольной оси: 0...+ 90° (по горизонтали и вертикали) Система переднего обзора Диапазон обнаружения препятствий Расстояние для точного измерения: 0,7–15 м, Расстояние, на котором возможно измерение: 15–30 м Условия функционирования Поверхность с видимой текстурой, уровень освещенности >15 лк Система нижнего обзора Макс. скорость ≤ 36 км/ч (22,4 мили/ч) при высоте 2 м (6,6 фута)

Диапазон высот 0,3 - 13 м (1 - 43 фута) Рабочий диапазон 0,3 - 13 м (1 - 43 фута) Условия функционирования Поверхности с видимой текстурой, уровень освещенности >15 лк

1/2,3” CMOS, количество эффективных пикселей: 12,35 Mп (Общее количество пикселей: 12,71 Мп) Объектив Угол обзора 78,8°, фокусное расстояние 20 мм (эквивалент формата 35 мм), диафрагма f/2.2 Искажение изображения <1,5%; фокус от 0,5 м до бесконечности Диапазон ISO 100 - 3200 (видео); 100 - 1600 (фото) Диапазон выдержки 8-1/8000 с Максимальный размер изображения 4000×3000RU

Режимы фотосъемки Единичный снимок Серийная съемка: 3/5/7 кадров Автоматическая экспокоррекция (AEB ): 0.7EV с шагом 3/5 ступени

Режимы видеосъемки C4K: 4096×2160 24

FHD: 1920×1080 24/25/30/48/50/60/96p HD: 1280×720 24/25/30/48/50/60/120 кадров/с Битрейт видео 60 Мбайт/с Поддерживаемые файловые

MP4, MOV (MPEG-4 AVC/H.264) Поддерживаемые карты памяти microSD

. Максимальный объем: 64 Гбайт Требуемый класс скорости: 10 или UHS-1 Пульт дистанционного управления Рабочая частота 2,4-2,4835 ГГц Макс. расстояние передачи

FCC: 7 км (4,3 мили); CE: 4 км (2,5 мили) при отсутствии препятствий и помех Диапазон рабочих температур 0...+40 °C (32-104 °F) Аккумулятор 2970 мАч Мощность передатчика (avg. EIRP) FCC: ≤26 дБм, CE: ≤20 дБм Рабочее напряжение 950 мА при 3,7 В Размер совместимого мобильного

Толщина: 6,5–8,5 мм Макс. длина: 160 мм Поддерживаемые типы портов USB Lightning, Micro USB (Type-B), USB Type-C Зарядное устройство Напряжение 13,05 В Номинальная мощность 50 Вт Аккумулятор Intelligent Flight Battery Емкость 3830 мАч Напряжение 11,4 В Тип аккумулятора Литий-полимерный 3S Энергия 43,6 Вт*ч Масса нетто Приблиз. 240 г (0,5 фунта) Диапазон температуры зарядки +5...+40 °C (41-104 °F) Максимальная мощность зарядки 100 Вт Дополнительную информацию можно найти в руководстве пользователя: http://www.dji.com/mavic

Этот символ означает, что содержание может быть изменено без предварительного уведомления. MAVIC

является товарным знаком компании DJI. Copyright © 2016 DJI Все права защищены. Разработано DJI. Напечатано в Китае.www.dji.com MAVIC PRO
