Produkttyp	Klappdrohne
Marke	DJI
Modell	Mavic Pro 4K
Gewicht (mit Kameragimbal-Abdeckung)	743 g
Höchstgeschwindigkeit	65 km/h (Sport-Modus, ohne Wind)
Maximale Flugzeit	27 Minuten (ohne Wind, bei konstant 25 km/h)
Schwebeflugzeit	24 Minuten (ohne Wind)
Maximale Flugdistanz	13 km (ohne Wind)
Maximale Flughöhe	5000 m über dem Meeresspiegel
Ortungssystem	GPS/GLONASS
Kamera	Sensor 1/2,3", 12,35 effektive MP, f/2,2, Sichtfeld 78,8°
Maximale Videoauflösung	C4K 4096×2160 24p, 4K 3840×2160 30p
Stabilisierung	3-Achsen-Gimbal (Neigung -90° bis +30°, Roll 0° oder 90°)
Fernbedienung	OcuSync, Reichweite 7 km (FCC), 4 km (CE)
Flugakku	LiPo 3S, 43,6 Wh, Ladezeit ~1 h 20
Fernbedienungsakku	2970 mAh, Laufzeit 2,5 h
Unterstützte Speicherkarten	microSD bis 64 GB, Klasse 10 / UHS-I mindestens
Intelligente Funktionen	TapFly, ActiveTrack, Rückkehr zum Startpunkt, automatischer Start/Landung
Sicherheit	Nach-vorne-Visionssystem (0,7-15 m) und nach unten gerichtetes System, Flugverbotszonen
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit vermeiden. Regelmäßig den Zustand der Propeller überprüfen.
Ersatzteile und Reparierbarkeit	Propeller, Akkus, Kabel, Gimbal erhältlich. Reparaturen durch autorisiertes DJI Servicecenter.

Häufig gestellte Fragen - Mavic Pro 4K DJI

Wie starte ich die Motoren des Mavic Pro?

Führen Sie einen kombinierten Steuerknüppelbefehl aus (beide Steuerknüppel nach unten und innen), um die Motoren zu starten. Lassen Sie die Steuerknüppel los, sobald die Motoren rotieren.

Was ist die maximale Reichweite der Fernbedienung?

Die maximale Reichweite beträgt 7 km (FCC) und 4 km (CE) in einem offenen Gebiet ohne Störungen. Verwenden Sie die OcuSync-Technologie für die Übertragung über große Entfernungen.

Wie verwende ich den TapFly-Modus?

Tippen Sie in der DJI GO App auf das TapFly-Symbol und berühren Sie dann den Bildschirm an der Stelle, zu der die Drohne fliegen soll. Die Drohne fliegt automatisch zu diesem Punkt und weicht Hindernissen aus.

Was tun bei Signalverlust?

Die Drohne löst automatisch die Rückkehr zum Startpunkt (RTH) aus, wenn das Signal länger als einige Sekunden verloren geht. Stellen Sie sicher, dass Sie vor dem Flug eine ausreichende RTH-Höhe eingestellt haben.

Wie aktualisiere ich die Firmware des Mavic Pro?

Verbinden Sie die Drohne über die Fernbedienung oder WLAN mit der DJI GO App. Die App benachrichtigt Sie, wenn ein Update verfügbar ist. Folgen Sie den Anweisungen auf dem Bildschirm, um die Firmware zu aktualisieren.

Welche Speicherkarten sind kompatibel?

Verwenden Sie eine microSD-Karte der Klasse 10 oder UHS-I mit einer maximalen Kapazität von 64 GB. Langsamere Karten können die 4K-Videoaufzeichnung beeinträchtigen.

Wie kalibriere ich den Kompass?

Gehen Sie in der DJI GO App zu den Sensoreinstellungen und wählen Sie Kompass kalibrieren. Befolgen Sie die Animationen, um die Drohne horizontal und vertikal zu drehen.

Wie lange hält der Flugakku?

Der Akku bietet eine maximale Flugzeit von 27 Minuten unter idealen Bedingungen (kein Wind, konstante Geschwindigkeit von 25 km/h). Die maximale Schwebeflugzeit beträgt 24 Minuten.

Wie aktiviere ich den WLAN-Modus, um die Drohne ohne Fernbedienung zu steuern?

Schalten Sie den Steuerungsmodusschalter auf WLAN. Schalten Sie die Drohne ein, scannen Sie dann in der DJI GO App den QR-Code am vorderen Arm oder verbinden Sie sich mit dem WLAN-Netzwerk der Drohne mit dem angegebenen Passwort.

Wo finde ich die vollständigen Sicherheitshinweise?

Die Sicherheitshinweise finden Sie in der mit der Drohne gelieferten Gebrauchsanweisung sowie auf der offiziellen DJI-Website unter flysafe.dji.com. Lesen Sie sie vor jedem Flug sorgfältig durch.

BEDIENUNGSANLEITUNG Mavic Pro 4K DJI

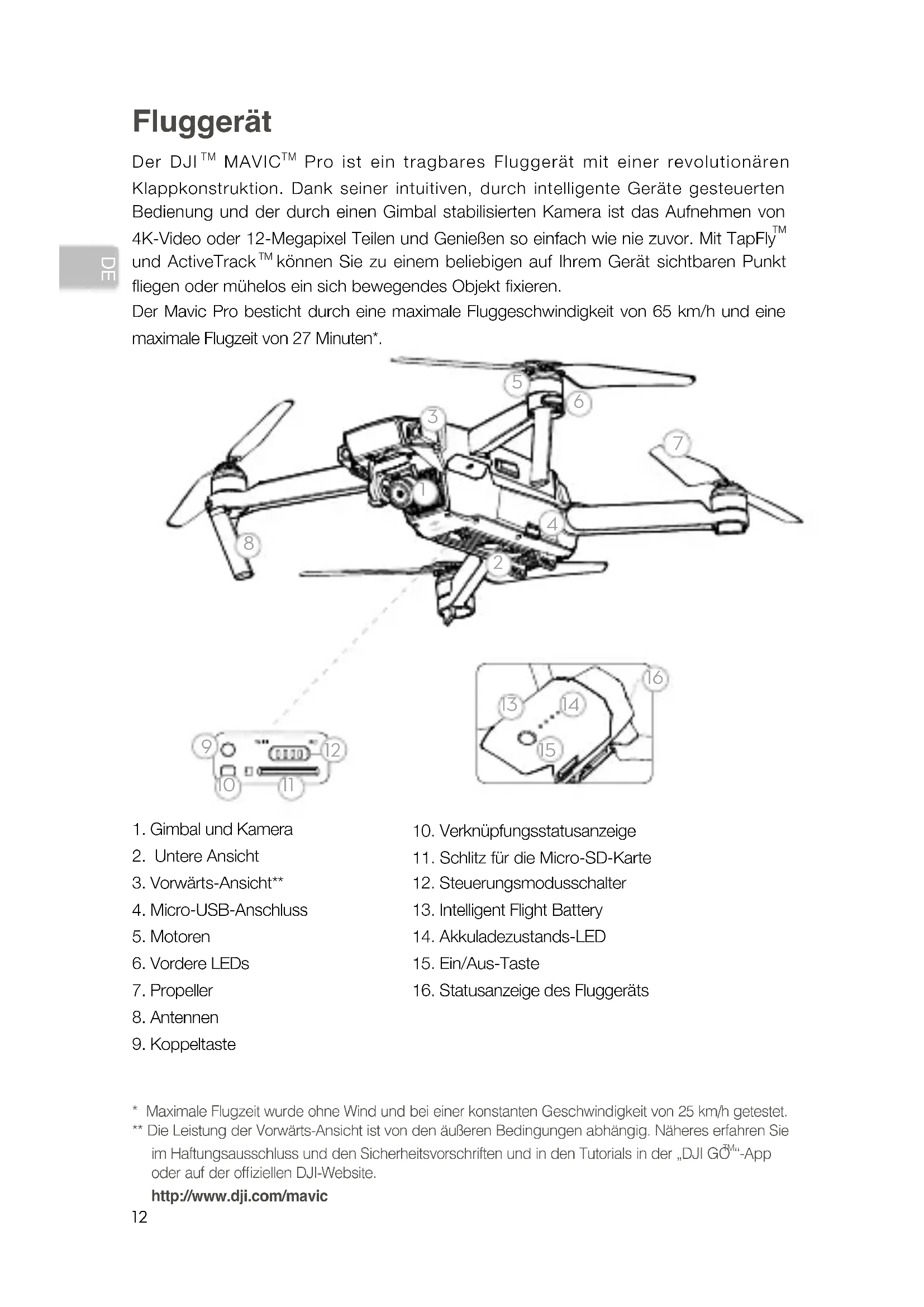

Der DJI Mavic Pro ist ein tragbares Fluggerät mit einer revolutionären Klappkonstruktion. Dank seiner intuitiven, durch intelligente Geräte gesteuerten Bedienung und der durch einen Gimbal stabilisierten Kamera ist das Aufnehmen von 4K-Video oder 12-Megapixel-Fotos und das Genießen so einfach wie nie zuvor. Mit TapFly™ und ActiveTrack™ können Sie zu einem beliebigen auf Ihrem Gerät sichtbaren Punkt fliegen oder mühelos ein sich bewegendes Objekt fixieren.

Der Mavic Pro besticht durch eine maximale Fluggeschwindigkeit von 65 km/h und eine maximale Flugzeit von 27 Minuten*.

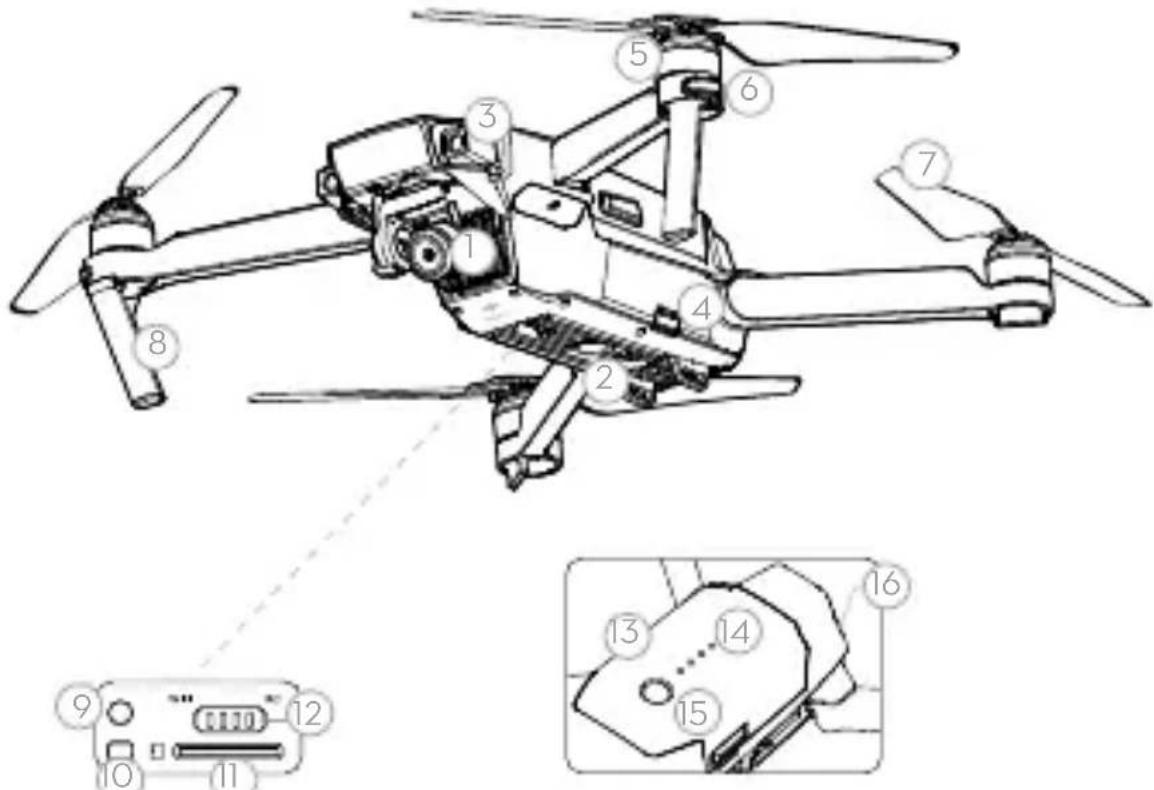

1. Gimbal und Kamera
2. Untere Ansicht
3. Vorwärts-Ansicht**
4. Micro-USB-Anschluss
5. Motoren
6. Vordere LEDs
7. Propeller
8. Antennen
9. Koppeltaste
10. Verknüpfungsstatusanzeige
11. Schlitz für die Micro-SD-Karte
12. Steuerungsmodusschalter
13. Intelligent Flight Battery
14. Akkuladezustands-LED
15. Ein/Aus-Taste
16. Statusanzeige des Fluggeräts
17. Die maximale Flugzeit wurde ohne Wind und bei einer konstanten Geschwindigkeit von 25 km/h getestet. ** Die Leistung der Vorwärts-Ansicht ist von den äußeren Bedingungen abhängig. Näheres entnehmen Sie bitte dem Haftungsausschluss, den Sicherheitsvorschriften und den Tutorials in der „DJI GO“-App oder auf der offiziellen DJI-Website.

http://www.dji.com/mavic

Fernbedienung

In die Fernbedienung integriert ist die aktuelle Weitbereichsübertragungstechnologie OCUSYNC™ von DJI, die ein Steuern des Fluggeräts bis in eine Entfernung von 7 km bei gleichzeitiger Live-HD-Übertragung von der Mavic-Kamera über die „DJI GO“-App ermöglicht. Auf dem LCD-Bildschirm werden während des Fluges fortlaufend Aktualisierungen angezeigt, und die Mobilgeräteklammer hält das Mobilgerät bei der Verwendung sicher und fest.

Maximale Betriebszeit: 2,5 Stunden*

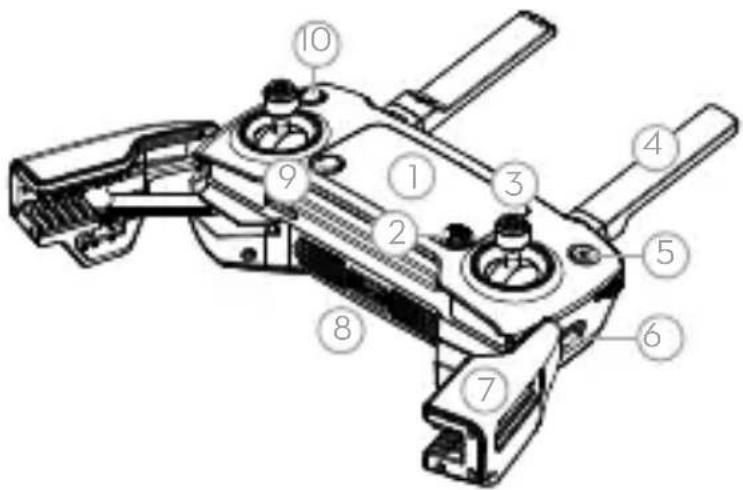

1. LCD-Bildschirm
2. 5D-Taste
3. Steuerhebel
4. Antennen
5. Ein/Aus-Taste
6. Flugmodusschalter
7. Mobilgeräteklammer
8. USB-Anschluss
9. „Flight-Pause“-Taste
10. Rückkehrtaste

Zusammengeklappt

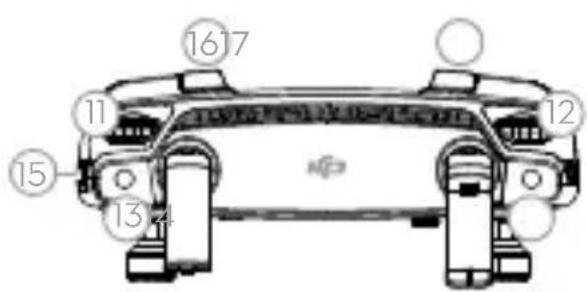

1. Gimbal-Rädchen
2. Kamerärädchen
3. Videotaste
4. Fototaste
5. Netzanschluss (Micro-USB)
6. C1-Taste (benutzerdefinierbar)
7. C2-Taste (benutzerdefinierbar)
8. Die Fernbedienung erreicht ihre maximale Übertragungsreichweite (FCC) auf offenem Gelände ohne elektromagnetische Störquellen und bei einer Flughöhe von ca. 120 Metern. Die maximale Betriebszeit wurde unter Laborbedingungen getestet und dient nur zur Referenz.

1. „DJI GO“-App herunterladen und Video-Tutorials ansehen

Suchen Sie im App Store oder auf Google Play nach „DJI GO“, oder scannen Sie den QR-Code, um die App auf Ihr Mobilgerät herunterzuladen. Die Video-Tutorials finden Sie auf www.dji.com oder in der „DJI GO“-App.

"DJI GO"-App und weitere Informationen

• DJI GO wird auf iOS 8.0 (oder höher) sowie Android 4.3 (oder höher) unterstützt.

2. Den Akkuladezustand prüfen

BAT100PCT

Akkuladezustand: 100%

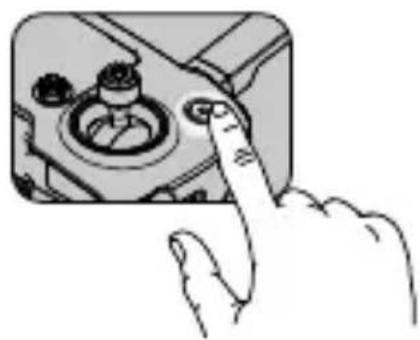

Drücken Sie die Taste einmal, um den Akku-Ladezustand zu überprüfen. Drücken Sie die Taste noch einmal, und halten Sie sie gedrückt, um das Gerät ein-/auszuschalten.

Drücken Sie die Taste einmal, um den Akkuladezustand auf dem LCD-Bildschirm zu überprüfen. Drücken Sie die Taste noch einmal, und halten Sie sie gedrückt, um die Fernbedienung ein-/auszuschalten.

3. Akkus aufladen

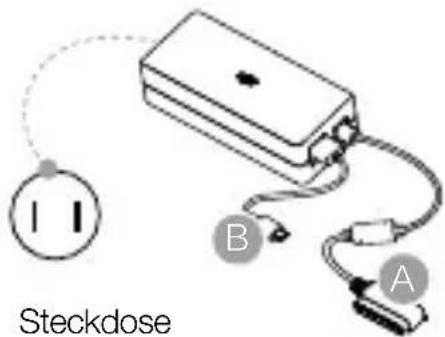

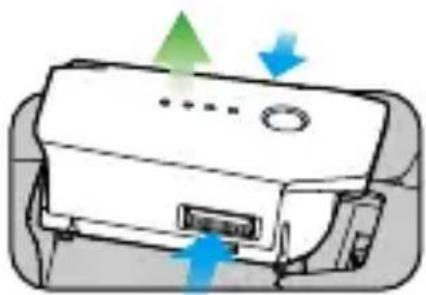

Entnehmen der Intelligent Flight Battery 100-240V

Ladezeit: ca. 1 Std. 20 Minuten

Ladezeit: ca. 2 Stunden

4. Fernbedienung vorbereiten

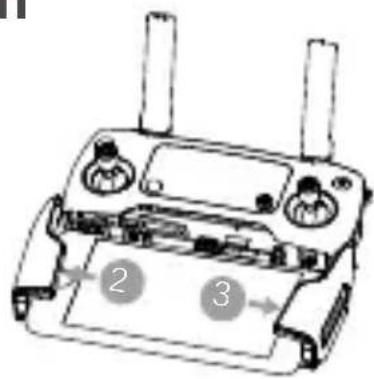

Klappen Sie die Antennen und die Mobilgeräteklammer aus.

Stecken Sie ein Ende

des RC-Kabels in den Anschluss an der Fernbedienung ein. Lightning-Kabel (angeschlossen) und Standard-Micro-USB-Kabel sind im Lieferumfang enthalten. Je nach Bedarf verwenden.

Ein USB Type-C-Stecker und ein umgekehrter Micro-USB-Anschluss sind optional erhältlich.

• Wählen Sie ein geeignetes RC-Kabel. Achten Sie darauf, dass das RC-Kabel nicht verdreht wird!
• Genauere Informationen hierzu finden Sie in der Bedienungsanleitung im Abschnitt „RC-Kabel".

5. Fluggerät vorbereiten

Entfernen Sie die Gimbal-Klemme von der Kamera

Markiert

Propeller den Motoren zuordnen

Drücken Sie den Propeller herunter, und drehen Sie ihn in die Verriegelungsrichtung

Klappen Sie die vorderen Arme und die Propeller aus

Klappen Sie die vorderen Arme und die Propeller aus. Ausgeklappt

• Klappen Sie die vorderen Arme und die Propeller aus, bevor Sie die hinteren ausklappen. Vor dem Losfliegen müssen alle Arme und Propeller ausgeklappt sein.
• Der Gimbal-Deckel dient zum Schutz des Gimbals. Entfernen Sie ihn gegebenenfalls.

6. Auf den Start vorbereiten

Einschalten der Fernbedienung

Einschalten des Fluggeräts

Starten der „DJI GO“-App

Verwenden Sie Ihr DJI-Konto, um das Fluggerät zu aktivieren. Für die Aktivierung wird eine Internetverbindung benötigt.

Internet

• Der Mavic Pro kann mit der Fernbedienung oder mit virtuellen Joysticks gesteuert werden. Durch Umschalten des Steuerungsmodusschalters können Sie den Steuerungsmodus entsprechend auswählen. Schalten Sie diesen Schalter nur um, wenn das Fluggerät ausgeschaltet ist.

7. Flug

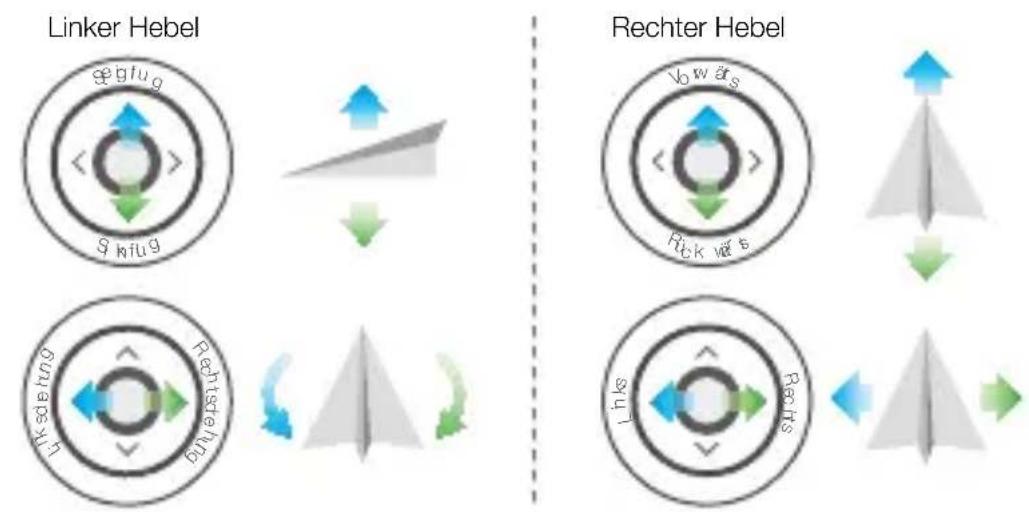

Die Standard-Flugsteuerung wird als Modus 2 bezeichnet. Mit dem linken Steuerhebel steuern Sie die Höhe und Flugrichtung des Fluggeräts, und mit dem rechten Steuerhebel steuern Sie Ihre Vorwärts-, Rückwärts-, Links- oder Rechtsbewegung. Mit dem Gimbal-Rädchen wird die Neigung der Kamera verstellt.

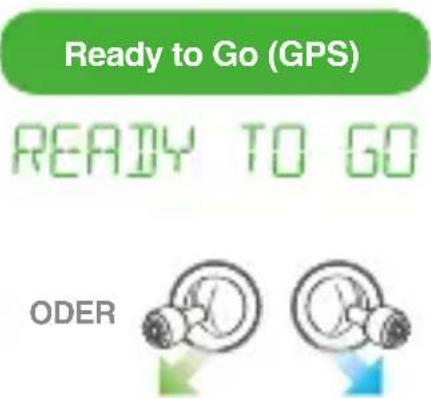

Stellen Sie vor dem Losfliegen sicher, dass die Fluggerät-Statusanzeige in der „DJI GO“-App oder auf dem LCD-Bildschirm der Fernbedienung den Status „Ready to Go“ anzeigt.

Hebelkombination zum Ein-/Ausschalten der Motoren

Linken Hebel langsam nach oben bewegen, um zu starten

Drücken Sie den linken Hebel nach unten (langsam), bis das Fluggerät den Boden berührt. Einige Sekunden halten, um die Motoren auszuschalten

• In der „DJI GO“-App wird eine Landeoption angezeigt, sobald das Fluggerät unter 30 cm sinkt. Ziehen Sie den Gasregler nach unten, oder verwenden Sie den entsprechenden Slider für eine automatische Landung. Die Motoren können während des Fluges nur gestoppt werden, wenn der Flugcontroller einen kritischen Fehler erkennt.
• Steuern des Fluges mit virtuellen Joysticks auf Ihrem Mobilgerät über WLAN

1. Schalten Sie die Steuerungsmodusschalter um, um WLAN einzuschalten
2. Einsatz des Fluggeräts
3. Starten Sie die „DJI GO“-App und berühren Sie das Symbol oben rechts auf Ihrem Bildschirm. Scannen Sie dann den WLAN-QR-Code auf dem vorderen Träger, um die Verbindung herzustellen.
4. Tippen Sie auf „Auto Takeoff“
5. Fliegen des Fluggeräts mit Tippsteuerung

• Wenn Sie den QR-Code nicht scannen können, schalten Sie das WLAN Ihres Mobilgeräts ein, und geben Sie das auf dem vorderen Träger abgebildete WLAN-Passwort ein, um die Verbindung zum Mavic-Netzwerk herzustellen. Bei Verwendung von WLAN in offenem Gelände ohne elektromagnetische Störungen ist die Übertragungsreichweite etwa 80 m bei einer Flughöhe von 50 m. Die WLAN-Frequenz Ihres Mobilgeräts kann auf 2,4 GHz oder 5 GHz eingestellt werden. Stellen Sie Ihr WLAN auf 5 GHz ein, um Interferenzen gering zu halten. Sobald eine Verbindung zum Mavic Pro hergestellt ist, können Sie Ihr WLAN-Passwort ändern oder Ihre WLAN-Verbindung zurücksetzen. (Eine ausführliche Beschreibung finden Sie in der Mavic Pro-Bedienungsanleitung)

In der „DJI GO“-App

Automatisches Starten

Automatisches Landen

Rückkehrfunktion (RTH)

ActiveTrack

TapFly

Normal

Näheres erfahren Sie im Tutorial in der „DJI GO“-App oder auf der offiziellen DJI-Website. - Stellen Sie immer eine großzügige Höhe für die Rückkehrfunktion ein. Wenn das Fluggerät zum Startpunkt zurückkehrt, sollen Sie es mit den Steuerhebeln korrigieren, falls nötig.

8. Sicher fliegen

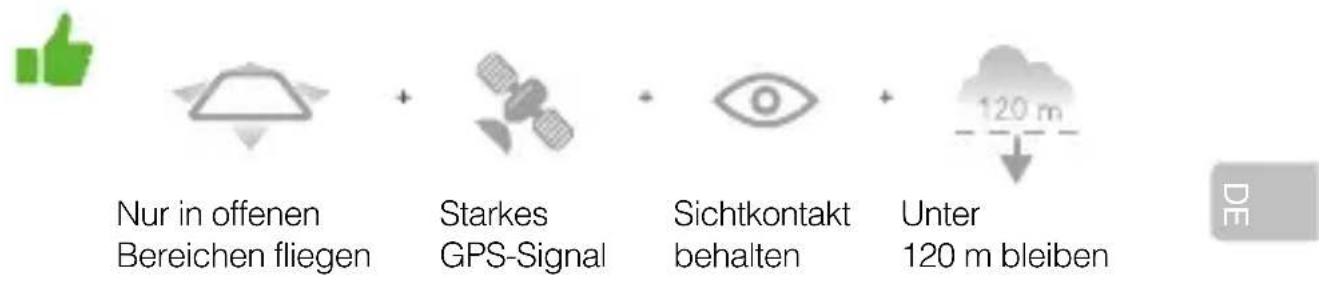

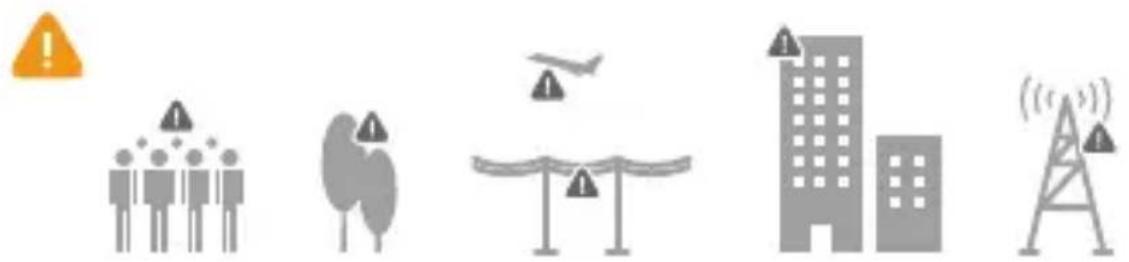

Über- und umfliegen Sie Hindernisse, Menschenmengen, Hochspannungsleitungen, Bäume und Gewässer stets mit ausreichendem Sicherheitsabstand.

Fliegen Sie NICHT in die Nähe elektromagnetischer Quellen (z. B.

Hochspannungsleitungen, Basisstationen), da die Funktion des Bordkompasses dadurch gestört werden kann.

Fliegen Sie nicht bei widrigem Wetter (z. B. Regen, Schnee, Nebel oder Windgeschwindigkeiten über 10 m/s).

Halten Sie ausreichend Abstand zu den drehenden Propellern und Motoren.

Mehr Informationen:

http://flysafe.dji.com/no-fly

Um ihre eigene Sicherheit und die Sicherheit der Menschen in Ihrer Umgebung zu gewährleisten, ist es wichtig, dass Sie die nötigen Grundregeln kennen. Lesen Sie sich den Haftungsausschluss und die Sicherheitsvorschriften durch.

Technische Daten

Fluggerät

Gewicht 734 g

Gewicht 743 g

(einschließlich Gimbal-Deckel)

Max. Steiggeschwindigkeit 5 m/s im Sport-Modus

Max. Sinkgeschwindigkeit 3 m/s

Max. Fluggeschwindigkeit 65 km/h im Sport-Modus ohne Wind

Dienstgipfelhöhe über N.N. 5.000 m

Max. Flugzeit 27 Minuten (ohne Wind bei konstant 25 km/h)

Max. Flugzeit 24 Minuten (bei Windstille)

Max. Reichweite 13 km (bei Windstille)

Betriebstemperatur 0 bis 40 °C (32 bis 104 °F)

Satellitengestützte GPS/GLONASS

Positionsbestimmungssystem

Gimbal

Kontrollierter Bereich Nickachse: -90° bis +30°

Wanken: 0° oder 90° (horizontal und vertikal)

Vorwärts-Ansicht

Hinderniserfassungsbereich Präzisionsmessentfernung: 0,7 m bis 15 m

Erfassungsreichweite: 15 m bis 30 m

Betriebsumgebung: Oberflächen mit deutlichen Konturen und ausreichender

Beleuchtung (Lux > 15)

Untere Ansicht

Positionsbestimmungssystem

Geschwindigkeitsbereich ≤ 36km/h bei 2m über dem Boden

Höhenbereich 0,3 bis 13m

Betriebsbereich 0,3 bis 13m

Betriebsumgebung: Oberflächen mit deutlichen Konturen und ausreichender

Beleuchtung (Lux > 15)

Kamera

Sensor 1/2,3" CMOS, Pixel effektiv: 12,35 Megapixel

(Pixel gesamt: 12,71 MP)

Objektiv Sichtfeld 78,8° 28 mm (entspricht 35-mm-Format), f/2.2

Verzerrung < 1,5% Fokus von 0,5 m bis ∞

ISO-Bereich 100 - 3200 (Video), 100 - 1600 (Foto)

Belichtungszeit 8s bis 1/8000 s

Max. Bildgröße 4000×3000

Fotomodi Einzelaufnahme

Serienbildaufnahme: 3/5/7 Bilder

Belichtungsreihe:

3/5 fokussierte Frames bei Blendenöffnung 0,7

Intervall

Videoaufnahme C4K: 4096x2160 24p, 4K: 3840x2160 24/25/30p

2.7K: 2704x1520 24/25/30p

Bitrate des Videospeichers 60 Mb/s

Unterstützte Dateisysteme FAT32 (≤ 32 GB), exFAT (> 32 GB)

Foto JPEG, DNG

Video MP4, MOV (MPEG-4 AVC/H.264)

Unterstützte SD-Speicherkarten microSD™. Max. Speicherkapazität: 64 GB

Klasse 10 oder UHS-1

Fernbedienung

Betriebsfrequenz 2,4 GHz bis 2,4835 GHz

Sendereichweite FCC-konform: 7 km; CE-konform:

4 km ohne Hindernisse und störungsfrei

Betriebstemperatur 0 bis 40°C (32 bis 104°F )

Akku 2970 mAh

Strahlungsleistung (avg. EIRP) FCC: ≤26 dBm; CE: ≤20 dBm

Betriebsspannung 950 mA bei 3,7 V

Unterstützte Mobilgerätegröße: Unterstützte Dicke 6,5 - 8,5 mm,

Max. Länge: 160 mm

Unterstützte USB-Porttypen: Lightning,

Micro-USB (Typ B), USB Typ C

Ladegerät

Spannung 13,05 V

Nennleistung 50W

Max. Ladeleistung 100 W

Gewicht 734 g (1,62 lbs)
