Caractéristiques	Détails
Résolution vidéo	4K à 30 fps
Capacité de la batterie	3830 mAh
Temps de vol	Environ 27 minutes
Portée de transmission	Jusqu'à 7 km
Poids	743 g
Dimensions (plié)	198 x 83 x 83 mm
Dimensions (déplié)	332 x 83 x 108 mm
Caméra	1/2.3" CMOS, 12 MP
Stabilisation	3 axes gimbal
Modes de vol intelligents	ActiveTrack, TapFly, Waypoints
Maintenance	Vérifier régulièrement les hélices et la batterie
Sécurité	Fonction de retour à la maison, détection d'obstacles
Accessoires inclus	Chargeur, câbles, hélices de rechange
Compatibilité	Application DJI GO 4

FOIRE AUX QUESTIONS - Mavic Pro 4K DJI

Comment calibrer le compas du DJI Mavic Pro 4K ?

Pour calibrer le compas, ouvrez l'application DJI GO, allez dans 'Paramètres', puis 'Calibrer le compas'. Suivez les instructions à l'écran pour tourner le drone horizontalement et verticalement jusqu'à ce que la calibration soit terminée.

Que faire si le drone ne décolle pas ?

Vérifiez que la batterie est suffisamment chargée, que le drone est à l'extérieur et que les conditions météorologiques sont favorables. Assurez-vous également que le mode de vol n'est pas en mode 'Interdit'.

Comment mettre à jour le firmware du DJI Mavic Pro 4K ?

Connectez le drone à l'application DJI GO via votre smartphone, allez dans 'Paramètres', puis 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version du firmware.

Pourquoi la caméra du drone ne s'allume-t-elle pas ?

Assurez-vous que la batterie est correctement installée et suffisamment chargée. Vérifiez également que le drone est bien allumé et que l'application DJI GO est connectée au drone.

Comment résoudre un problème de perte de signal ?

Éloignez-vous des obstacles comme des bâtiments ou des arbres, qui peuvent bloquer le signal. Assurez-vous que les antennes de votre télécommande sont bien orientées et que la distance de vol ne dépasse pas les limites recommandées.

Comment éviter que le drone ne subisse une surchauffe ?

Évitez de voler sous un soleil intense pendant de longues périodes et assurez-vous que les ventilations du drone ne sont pas obstruées. Faites des pauses régulières pour permettre au drone de refroidir.

Que faire si le drone ne se connecte pas à l'application ?

Vérifiez que le Bluetooth et le Wi-Fi de votre smartphone sont activés. Redémarrez l'application et essayez de reconnecter le drone. Si le problème persiste, réinitialisez le drone aux paramètres d'usine.

Comment résoudre un problème de batterie qui se décharge rapidement ?

Assurez-vous que la batterie est en bon état et qu'elle n'est pas endommagée. Vérifiez également que vous ne laissez pas le drone dans des températures extrêmes, ce qui peut affecter la performance de la batterie.

Comment gérer les erreurs de géolocalisation ?

Assurez-vous que le drone est à l'extérieur pour obtenir un bon signal GPS. Calibrez le compas et vérifiez que votre appareil mobile a également un bon signal GPS.

MODE D'EMPLOI Mavic Pro 4K DJI

Guide de démarrage rapide

enfoque de 0,5 m a

Intervalo de ISO 100 - 3200 (video), 100 - 1600 (photo)

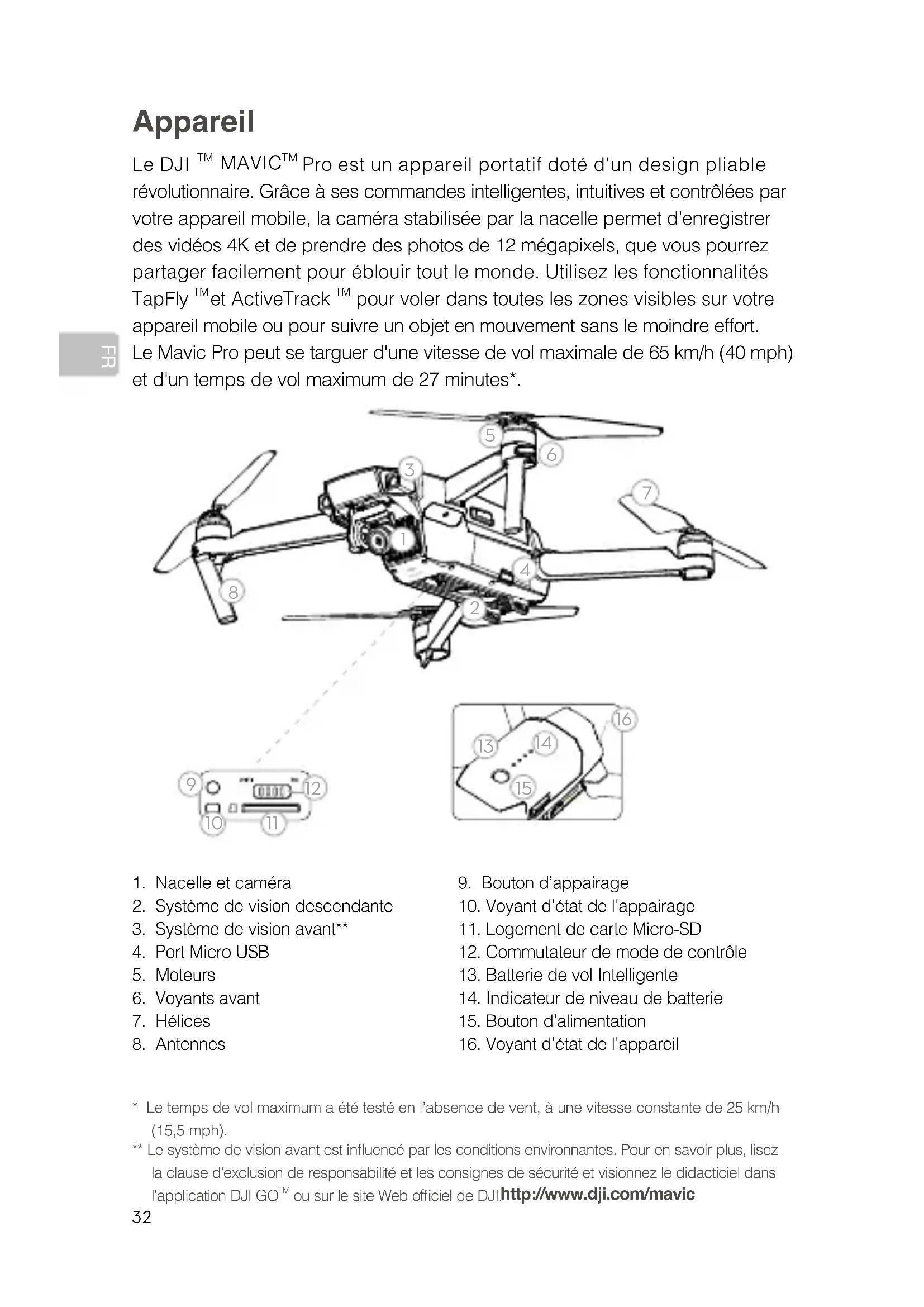

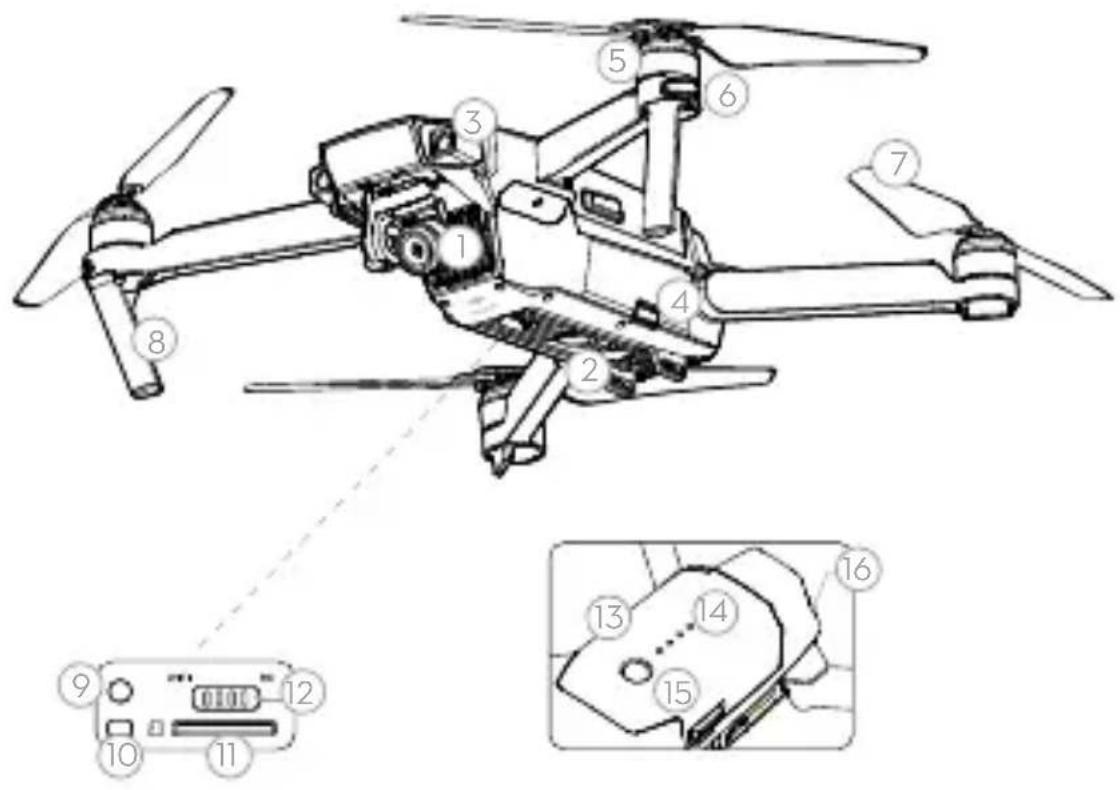

Le DJI™ MAVIC™ Pro est un apparéil portatif doté d'un design pliable révolutionnaire. Grace à ses commandes intelligentes, intuitives et contrôleés par votre apparéil mobile, laamera stabilisée par la nacelle permet d'enregistrer des photos 4K et de prendre des photos de 12 megapixels, que vous pourrez partager facilement pour éblouir tout le monde. Utilisez les fonctionnalités TapFly™ et ActiveTrack™ pour voler dans toutes les zones visibles sur votre apparéil mobile ou pour suivre un objet en mouvement sans le moindre effort. Le Mavic Pro peut se targuer d'une vitesse de vol maximal de 65 km/h (40 mph) et d'un temps de vol maximum de 27 minutes*.

1. Nacelle etamera
2. Système de vision descendante
3. Système de vision avant**
4. Port Micro USB
5. Moteurs
6. Voyants avant
7. Hélices

8. Antennes

9. Bouton d'appairage

10. Voyant d'etat de l'appairage
11. Logement de carte Micro-SD
12. Commutateur de mode de contrôle
13. Batterie de vol Intelligente
14. Indicateur de niveau de batterie
15. Bouton d'alimentation

16. Voyant d'etat de l'appareil

17. Le temps de vol maximum a été testé en l'absence de vent, à une vitesse constante de 25 km/h (15,5 mph).
    ** Le système de vision avant est influencé par les conditions environnantes. Pour en savoir plus, lisez la clause d'exclusion de responsabilité et les consignes de sécurité et visionnez le didacticiel dans l'application DJI GO™ ou sur le site Web officiel de DJIhttp://www.dji.com/mavic

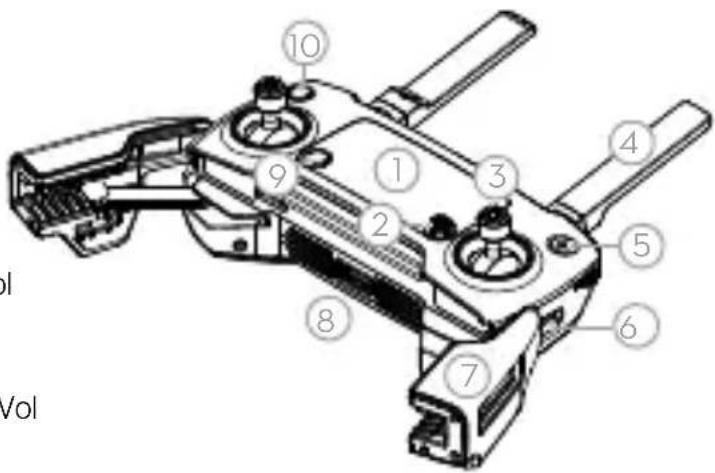

Radiocommande

La radiocommande intégrée utilise OCUSYNC™, la technologie de transmission à longue portée de DJI la plus récente, qui permet de contrôler votre apparéil jusqu'à 7 km (4,3 miles) et de vous donner un flux video en direct via laamera de Mavic dans l'application DJI GO. L'écran LCD affiche les mises à jour pendant le vol et la bride permet de maintainir votre apparéil mobile pendant que vous l'utilisez.

Temps de fonctionnement maximal : 2,5 heures*

币

1. Écran LCD
2. Bouton 5D
3. Manche de contrôle
4. Antennes
5. Bouton d'alimentation
6. Commutateur de mode de vol
7. Bride pour apparéil mobile
8. Port USB
9. Bouton Pause de la fonction Vol
10. Bouton RTH

1. Molette de la nacelle
2. Molette de réglage de laamera
3. Bouton d'enregistrement
   14.Obturateur
4. Port d'alimentation (Micro-USB)
5. Bouton C1 (personnalisable)

6. Bouton C2 (personnalisable)

7. La radiocommande peut atteindre une distance de transmission maximale (FCC) dans une zone dégagée sans interférences electromagnétiques et à une altitude d'environ 120 mètes (400 pieds).

Le temps de fonctionnement maximal est testé en laboratoire, uniquement à titre indicatif.

1. Téléchargement de l'application DJI GO et visionnage des didacticiels video

Recherche « DJI GO » sur l'App Store ou sur Google Play, ou scannez le code QR pour télécharger l'application sur votre apparéil mobile. Visionnez les didactériels video à l'adresse www.dji.com ou dans l'application DJI GO.

Application DJI GO et informations supplémentaires

• DJI GO est compatible avec iOS 8.0 (ou version ultérieure) ou Android 4.3 (ou version ultérieure).

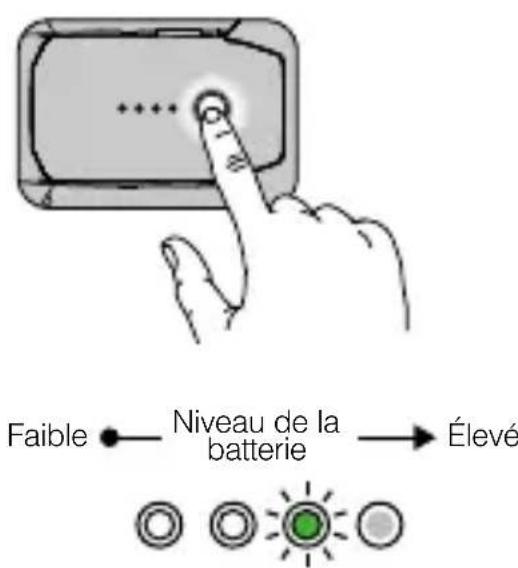

2. Vérification des niveaux de batterie

Appuyez une fois pour vérifier le niveau de la batterie. Appuyez à nouveau, puis encore une fois et maintenez enforcé pour allumer/étéindre.

BAT100PCT

Niveau de batterie : 100 %

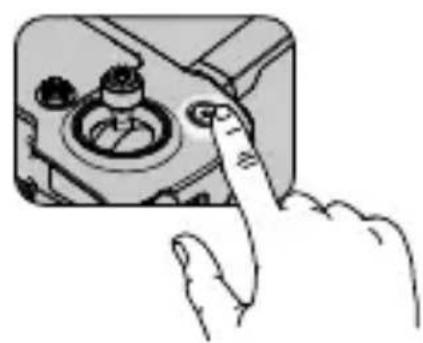

Appuyez une fois pour vérifier le niveau de batterie sur l'écran LCD. Appuyez à nouveau, puis encore une fois et maintenez enforcé pour allumer/étêindre la radiocommande.

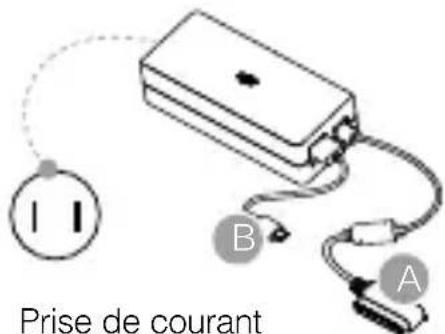

3. Chargement des batteries

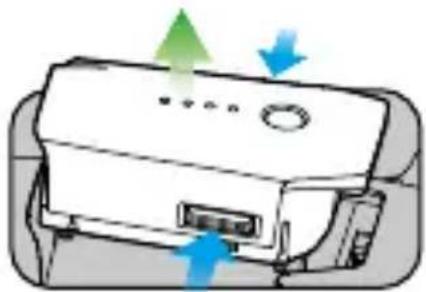

Retirez la Batterie de vol Intelligente

Prise de courant de 100 à 240 V

Temps de charge : environ 1 heures et 20 minutes

Temps de charge : environ 2 heures

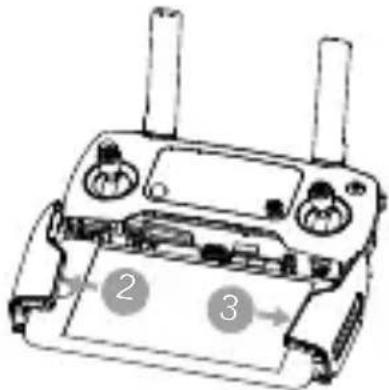

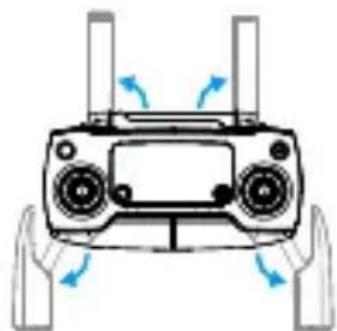

4. Préparation de la radiocommande

Dépliez les antennes et la bride pour apparéil mobile.

Placez une extrémité du cable RC dans le port de la radiocommande.

Fort

Faible

Cables de connexion Lightning (connecté) et Micro-USB standard inclus. À utiliser de manière appropriée.
Cables de connexion USB Type-C et Micro-USB inversé disponibles en option.

• Choisissez un cable RC approprié. Ne tordez pas le cable RC.
• Consultez le Manuel de l'utilisateur pour en savoir plus sur la connexion des cables RC.

5. Préparation de l'appareil

Retirez la bride de la nacelle de laamera

Marqué

Non marqué

Associer les hélices aux moteurs correspondants

Montez solidement l'hélice, puis tournez dans la direction de verrouillage.

Dépliez les bras avant et les hélices

Dépliez les bras
arrière et les hélices

Déplié

• Dépliez les bras avant et les hélices avant ceux situés à l'arrière. Tous les bras et les hélices doivent être dépliés avant le décollage.
  Le cache de la nacelle s'utilise pour protégger la nacelle. Retirez-le si nécessaire.

6. Préparation au décollage

Mettez la radiocommande sous tension

Mettez l'appareil sous tension

Lancez l'application DJI GO

Utilisez votre compte DJI pour activer l'appareil. L'activation nécessite une connexion Internet.

Internet

• Le Mavic Pro peut être contrôle par la radiocommande ou les manettes virtuelles. Sélectionnez les modes de contrôle en actionnant le commutateur de mode de contrôle. Actionnez ce commutateur uniquement lorsque l'appareil est hors tension.

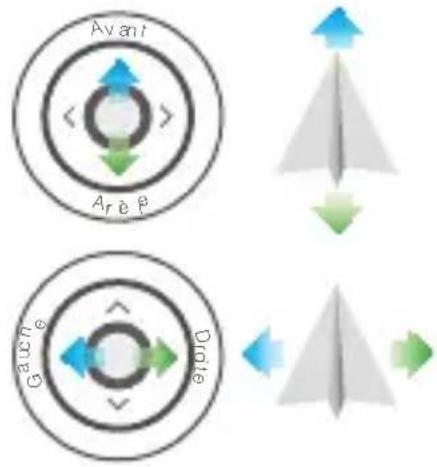

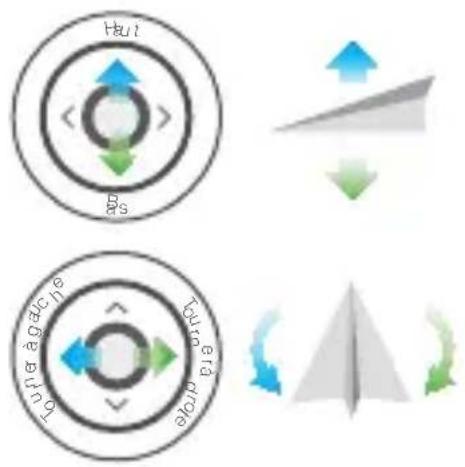

7. Vol

Le contrôle de vol par défaut est connu sous le nom de Mode 2. Le manche gauche agit sur l'altitude et l'orientation de l'appareil, tandis que le manche croit contrôle ses mouvements vers l'avant, l'arrière, la gauche et la droite. La molette de la nacelle contrôle l'inclinaison de laamera.

Manche gauche

Manché droit

币

Avant de decoller, vérifie que la barre d'etat de l'appareil, dans l'application DJI GO ou sur l'écran LCD de la radiocommande, affiche « Ready to Go »

Ready to Go (GPS)

READY TO GO

Commande de manche combinée pour démarrer/couper les moteurs

OU

Relevez lentement le manche gauche pour decoller

Abaissez lentement le manche gauche jusqu'à ce que l'appareil touche le sol Maintenez la position pendant quelques secondes pour couper les moteurs

• L'application DJI GO vous invite à atterrer si l'appareil descend à moins de 30 cm (12 pouces). Abaissez la manette des gaz ou utilisez la molette d'atterissage automatique pour attrir.

• Les moteurs peuvent être coupés en plein vol uniquement lorsque le contrôleur de vol déetecte une erreur critique.

• Controller le vol avec les manettes virtuelles sur votre apparéil mobile via Wi-Fi

Application DJI GO

1. Actionnez le commutateur de mode de contrôle pour activer le Wi-Fi
2. Mettez l'appareil sous tension
3. Lancez l'application DJI GO et appuyez sur l'icone située dans le coin supérieur droit de votre écran, puis numérique le code QR du Wi-Fi sur le bras avant pour établier une connexion
4. Appuyez sur Auto Takeoff (Décollage automatique)
5. Faites voler l'appareil avec les commandes tactiles

Si, pour qu'elle raison que ce soit, vous ne parvenez pas à numérisez le code QR, activez le Wi-Fi sur votre appareil mobile, puis saississez le mot de passer du Wi-Fi qui s'affiche sur le bras avant pour étabir une connexion au réseau Mavic.
Lorsque vous utilisez le Wi-Fi dans une zone degagée sans interférences electromagnétiques, la distance de transmission est environ de 80 m (262 pieds) à une altitude de 50 m (164 pieds).
- La fréquence Wi-Fi de votre apparéil mobile peut être régée sur 2,4 GHz ou 5 GHz. Réglez votre Wi-Fi sur 5 GHz pour diminuer les interférences. Une fois connecté au Mavic Pro, vous pouvez modifier votre mot de passer Wi-Fi ou réinitialiser votre connexion Wi-Fi. (Consultez le manuel de l'utilisateur du Mavic Pro pour en savoir plus)

• Dans l'application DJI GO

Décollage automatique

Atterrissage automatique

Retour au point de départ (RTH)

ActiveTrack

TapFly

Normal

Pour en savoir plus, visionnez le didacticiel dans l'application DJI GO ou sur le site Web officiel de DJI.
- Définissez toujours une altitude RTH appropriée avant le décollage. Lorsque l'appareil returne au point de départ, guidez-le avec les manches de contrôle.

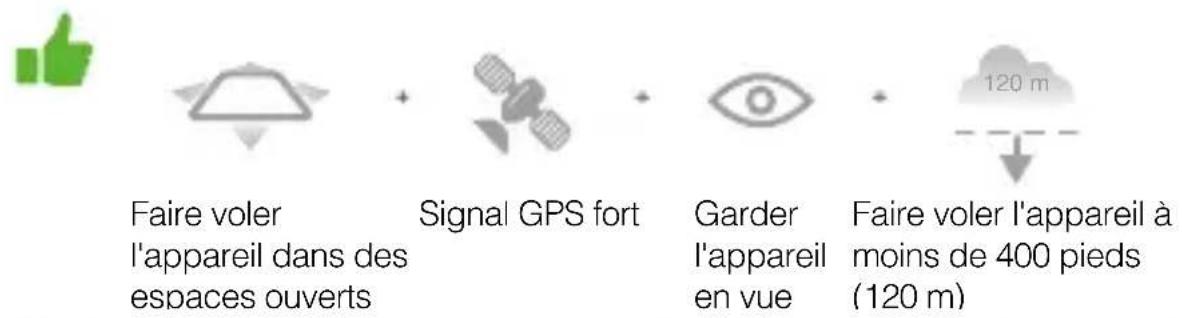

8. Voler en toute sécurité

Évitez de faire voter l'appareil au-dessus ou à proximé d'obstacles, de rassemblements de personnes, de lignes électriques à haute tension, d'arbres ou d'etendues d'eau.

Ne faites PAS voler l'appareil à proximé de sources électromagnétiques puissantes, telles que des lignes électriques ou des antennes relat. Celles-ci risquent en effet d'affector le compas intégré.

N'utilisez PAS l'appareil dans de mauvaises conditions météorologiques (pluie, neige, brouillard, rafales dont la vitesse dépasse 10 m/s ou 22 mph [35 km/h], etc.).

Tenez-vous à distance des hélices et des moteurs en rotation.

Pour en savoir plus, rendez-vous sur le site: http://flysafe.dji.com/no-fly

Il est important que vous comprendiez les consignes de vol fondamentales afin d'assurer votre sécurité et celle de votre entourage. N'oubliez pas de dire laClause d'exclusion de responsabilité et les consignes de sécurité.

\section*{Caracteristiques techniques}

• Appareil

Poids (avec le cache de la nacelle) 743 g (1,64 lb)

Vitesse ascensionnelle max. 5 m/s (16,4 pieds/s) en mode Sport

Vitesse de descente max. 3 m/s (9,8 pieds/s)

Vitesse max. 65km / h (40 mph) en mode Sport sans vent

Plafond pratique max. au-dessus du niveau de la mer 5000 m (16404 pieds)

Temps de vol max 27 minutes (Sans vent, à une vitesse constante de 25 km/h (15,5 mph))

Temps de vol stationnaire max 24 minutes (sans vent)

Distance de vol max 13 km (sans vent)

Température de fonctionnement De 0 à 40^ (32 à 104^ )

Système de localisation satellite GPS/GLONASS

• Nacelle

Plage régliable

Inclinaison verticale: de -90^ a +30^

roulis: 0^ ou 90^ (horizontalment et verticalement)

• Systeme de vision avant

Plage de détction d'obstacles Distance de mesure de précision : 0,7 m (2 pieds) à

15 m (49 pieds), Distance de détction :

15 m (49 piesd s) a 30 m (98 piesd s)

Conditions d'utilisation

Surfaces régulières et bien éclairées (> 15 lux)

Système de vision descendante

Plage de vitesse ≤ 36km / h (22,4 mph) à 2 m (6,6 pieds) au-dessus du sol

Plage d'altitude de 0,3 à 13 m (de 1 à 43 pieds)

Portee de 0,3 à 13 m (de 1 à 43 pieds)

Conditions d'utilisation

Surfaces régulières et bien éclairées (> 15 lux)

• Caméra

Capeur 2/5,8 cm (1/2.3") Pixels effectifs : 12,35 megapixels

(nombrotaldepixels:12,71M)

Lentille Champ de vision 78,8^

28 mm (equivalent 35 mm) f/2,2

Distorsion < 1,5% Mise au point de 0,5 m à

Plage ISO 100-3 200 (video), 100-1 600 (photo)

Vitesse d'obturation électronique 8 s à 1/8 000 s

Taille max. de l'image 4000 × 3000

Modes d'images fixes Prise de vue unique

Prise de vue en rafale : 3/5/7 clichés

Bracketing d'exposition (AEB) :

3/5 clichés en bracketing à 0,7 EV

Intervalle

Modes d'enregistrement video C4K: 4 096 x 2 160 24p, 3 840 x 2 160 24/25/30p

2.7K: 2 704 × 1 520 24/25/30p

Cartes SD prises en charge microSD ™ Capacité max. : 64 Go

Classe 10 ou type UHS-1 minimum

Radiocommande

Fréquence de fonctionnement De 2,4 GHz à 2,4835 GHz

Distance de transmission maximale Conformité FCC : 7 km (4,3 miles) ; conformité CE : 4 km (2,5 miles) sans obstacle généant ni interfERENCE

Température de fonctionnement De 0 à 40^ (32 à 104^ )

Batterie 2970 mAh

Puisance de I'emetreur (avg. EIRP) FCC: ≤ 26 dBm; CE: ≤ 20 dBm

Voltage de fonctionnement 950 mA à 3,7 V

Taille des apparciels mobiles pris en Épaisseur prise en charge : 6,5-8,5 mm, charge Longueur maximale : 160 mm (6,7 pouces) Types de port USB pris en charge : Lightning, Micro-USB (Type B), USB Type-C™

Chargeur

Voltage 13,05 V

Puisance nominale 50 W

Type de batterie LiPo 3S

Énergie 43,6 W/h

Poids net Environ 240 g (0,5 lb)

Plage de température de chargement De 5 à 40^ (41 à 104^ )

Puisance de charge max. 100 W
