MANUALE UTENTE Mavic Pro 4K DJI

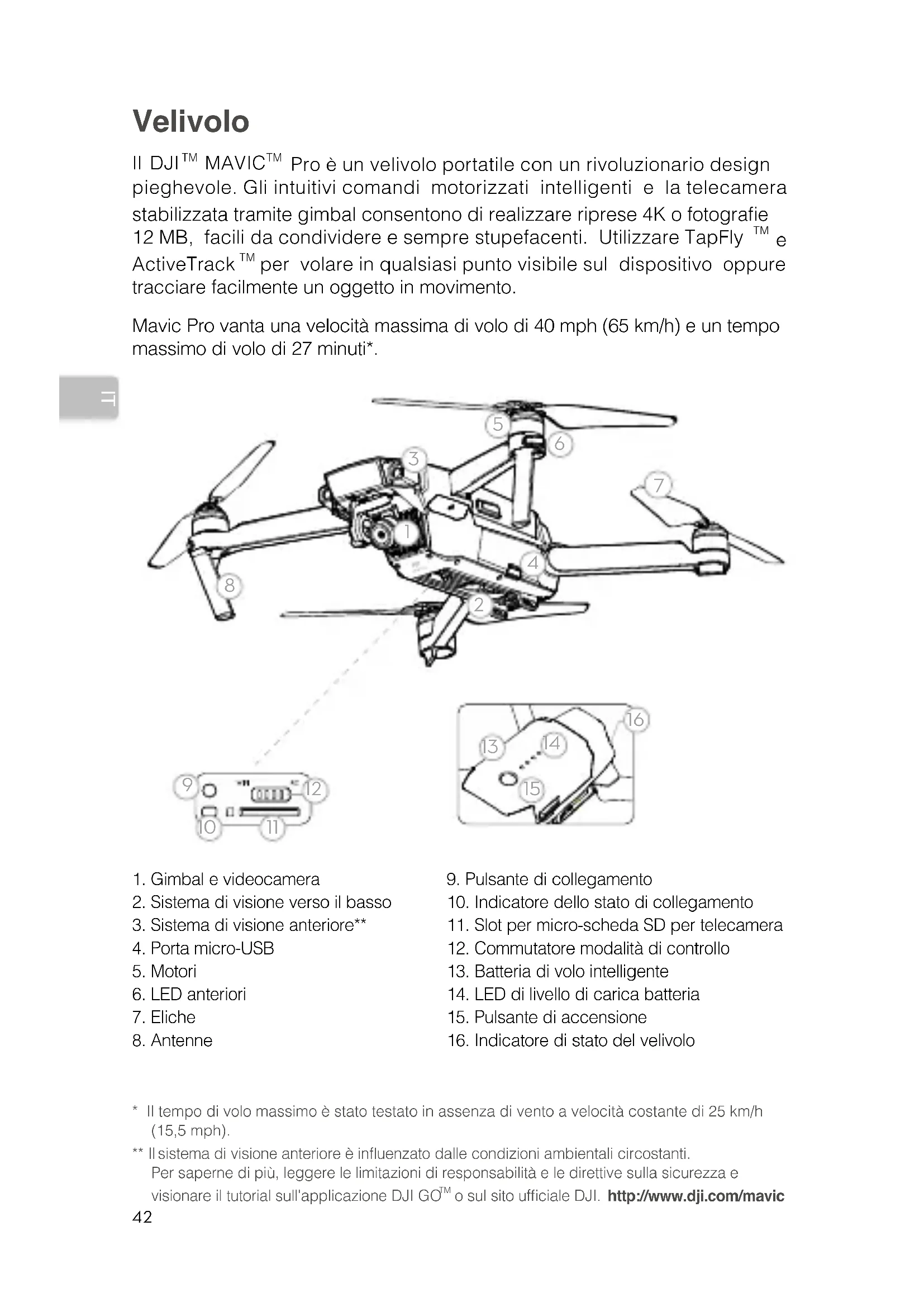

Pro è un velivolo portatile con un rivoluzionario design pieghevole. Gli intuitivi comandi motorizzati intelligenti e la telecamera stabilizzata tramite gimbal consentono di realizzare riprese 4K o fotograe 12 MB, facili da condividere e sempre stupefacenti. Utilizzare TapFly

per volare in qualsiasi punto visibile sul dispositivo oppure tracciare facilmente un oggetto in movimento. Mavic Pro vanta una velocità massima di volo di 40 mph (65 km/h) e un tempo massimo di volo di 27 minuti*.

1. Gimbal e videocamera

2. Sistema di visione verso il basso

3. Sistema di visione anteriore**

9. Pulsante di collegamento

10. Indicatore dello stato di collegamento

11. Slot per micro-scheda SD per telecamera

12. Commutatore modalità di controllo

13. Batteria di volo intelligente

14. LED di livello di carica batteria

15. Pulsante di accensione

16. Indicatore di stato del velivolo

• Il tempo di volo massimo è stato testato in assenza di vento a velocità costante di 25 km/h (15,5 mph). ** Il sistema di visione anteriore è inuenzato dalle condizioni ambientali circostanti. Per saperne di più, leggere le limitazioni di responsabilità e le direttive sulla sicurezza e visionare il tutorial sull'applicazione DJI GO

o sul sito ufciale DJI. http://www.dji.com/mavic

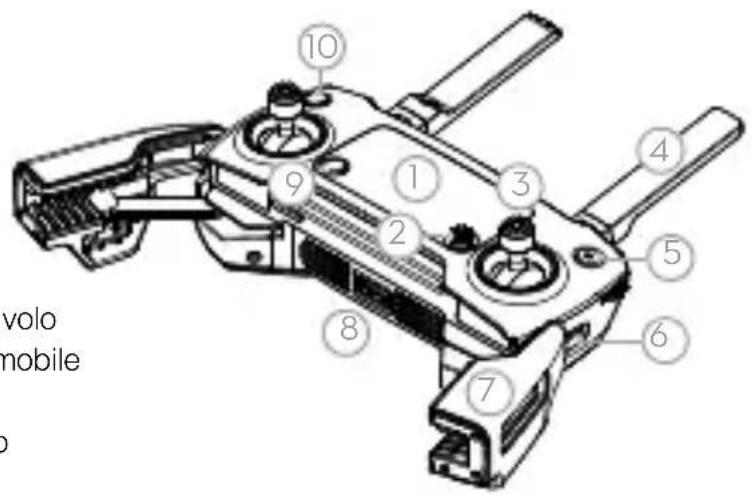

Dispositivo di controllo remoto Integrata nel dispositivo di controllo remoto, l'evoluta tecnologia di trasmissione a lungo raggio OCUSYNC

di DJI permette di pilotare il velivolo ad una distanza massima di 7 km (4,3 miglia), ottenendo una vista HD in diretta dalla telecamera Mavic, grazie all'app DJI GO. Lo schermo LCD visualizza gli aggiornamenti in volo e il dispositivo mobile è bloccato dall'apposita staffa durante l'utilizzo. Durata massima di funzionamento: 2,5 ore*

3. Levette di comando

5. Pulsante di accensione

6. Commutatore modalità di volo

7. Supporto per dispositivo mobile

9. Pulsante di pausa del volo

12. Selettore delle impostazioni

13. Pulsante di registrazione

14. Pulsante dell'otturatore

15. Porta di alimentazione

16. Pulsante C1 (personalizzabile)

17. Pulsante C2 (personalizzabile)

• Il dispositivo di controllo remoto è in grado di raggiungere la distanza massima di trasmissione (FCC) in una vasta area all'aperto senza interferenze magnetiche e ad un'altitudine di circa 120 metri (400 piedi). La durata massima i funzionamento è stata testata in laboratorio ed è indicata a semplice scopo di riferimento.IT

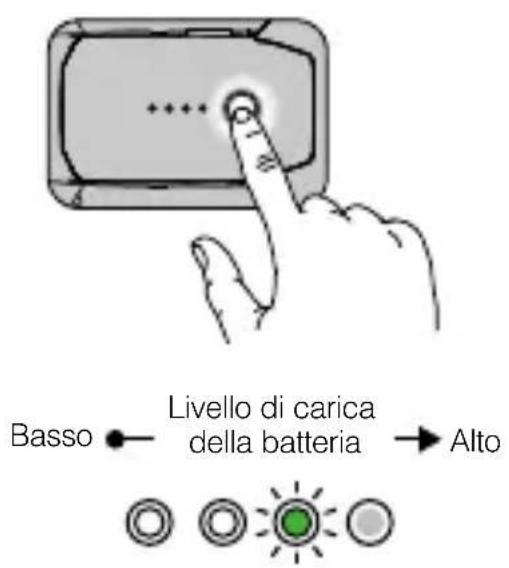

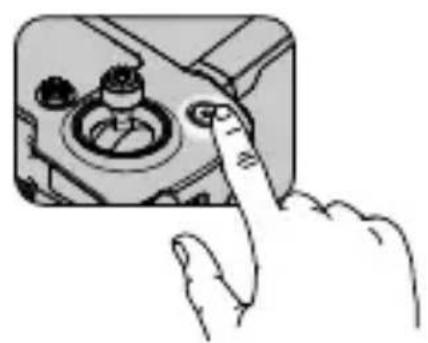

2. Controllare i livelli di carica della batteria

Cercare “DJI GO” nell’App Store o in Google Play, oppure effettuare la scansione del codice QR per scaricare l’applicazione sul proprio dispositivo mobile. Visionare i tutorial su www.dji.com o nell'app DJI GO. DJI GO supporta iOS 8.0 (o versioni successive) o Android 4.3 (o versioni successive). Premere una volta per vericare il livello di carica della batteria. Premere due volte e tenere premuto per accendere/spegnere. Premere una volta per vericare il livello di carica della batteria sullo schermo LCD. Premere due volte e tenere premuto per accendere/spegnere il dispositivo di controllo remoto. Livello di carica della batteria: 100% Basso Livello di carica della batteria Alto App DJI GO e ulteriori informazioniIT

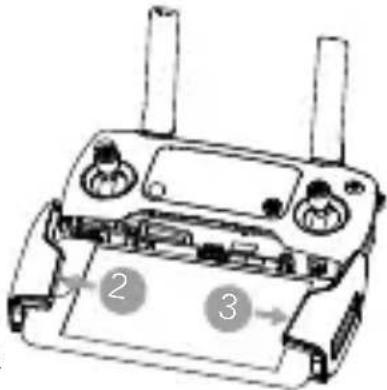

4. Preparare il dispositivo di controllo remoto

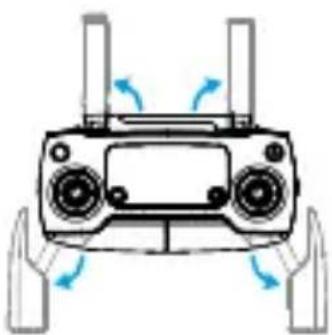

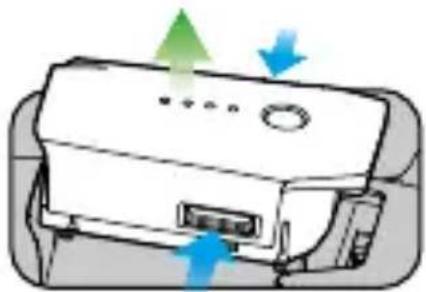

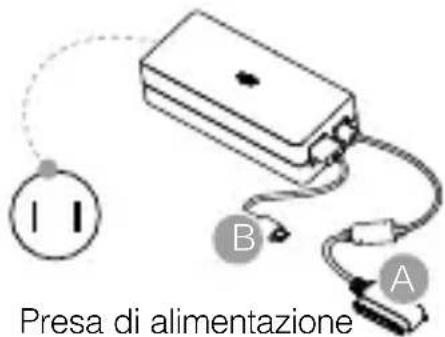

Dispiegare le antenne e la staffa del dispositivo mobile. Rimuovere la batteria di volo intelligente Tempo di ricarica: circa 1 ora e 20 minuti Tempo di ricarica: circa 2 ore Presa di alimentazione

Scegliere un cavo RC adeguato. Non attorcigliare il cavo RC. Per il collegamento del cavo RC, consultare il manuale utente.Inserire una delle estremità del cavo RC all'estremità della fessura sul dispositivo di controllo remoto.Il cavo connettore parafulmine (collegato) e il cavo connettore micro USB standard sono inclusi. Utilizzare nel modo appropriato.Sono disponibili il cavo connettore USB opzionale e il cavo connettore micro USB. Forte Debole

Internet Utilizzare il proprio account DJI per attivare il velivolo. L'attivazione richiede una connessione Internet.

5. Preparare il velivolo

6. Prepararsi al decollo

Accendere il dispositivo di controllo remoto. Avviare il velivolo. Lanciare l'app DJI GO. Dispiegare i bracci e le eliche anteriori prima di quelli posteriori. Tutti i bracci e le eliche devono essere dispiegati prima del decollo. Il coperchio del gimbal è utilizzato per proteggere la sospensione cardanica. Rimuoverlo quando necessario. Il Mavic Pro può essere comandato utilizzando il dispositivo di controllo remoto o i joystick virtuali. Selezionare le modalità di controllo agendo sull'apposito commutatore. Azionare questo commutatore solo a velivolo spento. DJI GO App Rimuovere la staffa del gimbal dalla telecamera Contrassegnato Dispiegare i bracci e le eliche anteriori Dispiegare i bracci e le eliche posteriori Dispiegato Non contrassegnato Far corrispondere le eliche ai motori Premere con decisione l'elica verso il basso e ruotarla nella direzione di blocco.IT

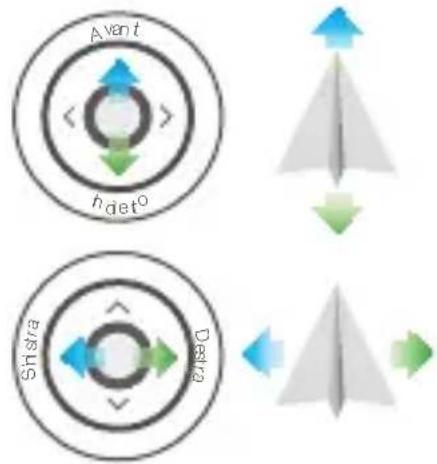

OPPURE L'app DJI GO visualizzerà una richiesta di atterraggio se il velivolo si abbassa sotto gli 12 pollici (30 cm). Per atterrare, tirare la levetta di accelerazione verso il basso oppure utilizzare il cursore automatico di atterraggio. I motori possono essere spenti solo a metà volo, quando il sistema di controllo di volo rileva un errore critico. La modalità predenita di controllo di volo è "Mode 2". La levetta sinistra controlla l'altitudine e la direzione del velivolo, mentre la levetta destra ne controlla i movimenti in avanti, all'indietro, a sinistra e a destra. Il quadrante del gimbal controlla l'inclinazione della telecamera. Prima di decollare, assicurarsi che la barra di stato del velivolo nell'app DJI GO o sullo schermo LCD del dispositivo di controllo remoto indichi 'Pronto per la partenza'. Pronto per la partenza (GPS) Combinazione di comandi da levette per avviare/arrestare i motori. Levetta sinistra verso l'alto (lentamente) per il decollo Levetta sinistra (lentamente) verso il basso nché non si tocca il suolo Tenere premuto alcuni secondi per arrestare i motori Levetta sinistra

Controllo di volo con i joystick virtuali sul dispositivo mobile tramite Wi-Fi

1. Agire sul commutatore modalità di controllo per attivare il Wi-Fi

2. Avviare il velivolo

3. Avviare l'app DJI GO e toccare l'icona in alto a destra dello schermo,

quindi eseguire la scansione del codice QR del Wi-Fi riportato sul braccio anteriore per avviare la connessione.

Attivare il Wi-Fi del dispositivo mobile e inserire la password del Wi-Fi riportata sul braccio anteriore per avviare la connessione alla rete Mavic nel caso non sia possibile effettuare la scansione del codice QR. Quando si utilizza il Wi-Fi in un vasto spazio aperto senza interferenze elettromagnetiche, la distanza di trasmissione è di circa 262 ft (80 m) ad un'altitudine di 164 ft (50 m). La frequenza Wi-Fi del dispositivo mobile può essere impostata su 2,4 Ghz o su 5 Ghz. Per avere meno interferenze, impostare il Wi-Fi su 5 Ghz. Una volta stabilita la connessione al Mavic Pro, è possibile cambiare la password del Wi-Fi o ripristinare la connessione Wi-Fi.

Fare riferimento al Manuale utente del Mavic Pro per ulteriori informazioni) Visionare il tutorial sull'app DJI GO o sul sito ufciale DJI per saperne di più. Impostare sempre un'altitudine RTH adeguata prima del decollo. Quando il velivolo sta tornando al punto iniziale, è consigliabile guidarlo con le levette di comando. Nell'app DJI GO Mavic_XXX WIFI RC App DJI GO TapFly ActiveTrack Atterraggio automatico Ritorno alla posizione iniziale (RTH) Normale Decollo automaticoIT

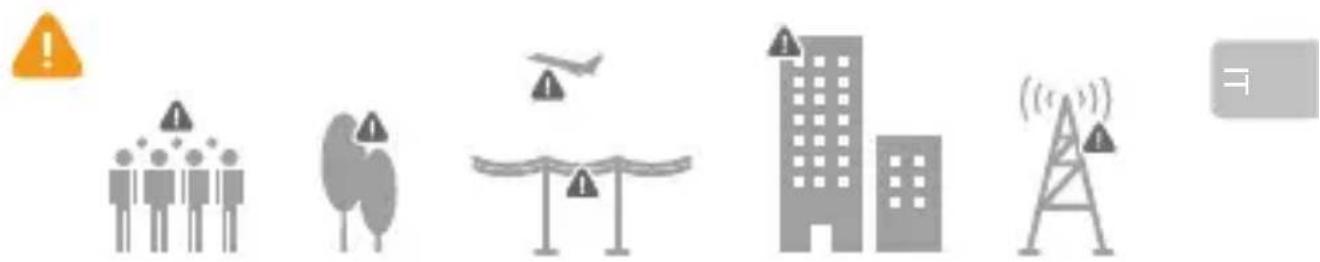

Evitare di volare al di sopra o in prossimità di ostacoli, folle, linee elettriche ad alta tensione, alberi e specchi d'acqua. NON volare in prossimità di forti sorgenti elettromagnetiche quali linee elettriche e stazioni di base, in quanto tali sorgenti possono inuenzare la bussola di bordo. NON utilizzare il velivolo in condizioni meteorologiche avverse, come pioggia, neve, nebbia e venti con una velocità superiore a 10 m/s (22 mi/h). Mantenere la distanza dalle eliche rotanti e dai motori. Zona vietata al volo Per saperne di più: http://ysafe.dji.com/no-y Per la sicurezza propria e delle altre persone presenti nelle vicinanze, è importante comprendere le linee guida di base del volo. Si prega di leggere le limitazioni di responsabilità e le direttive sulla sicurezza

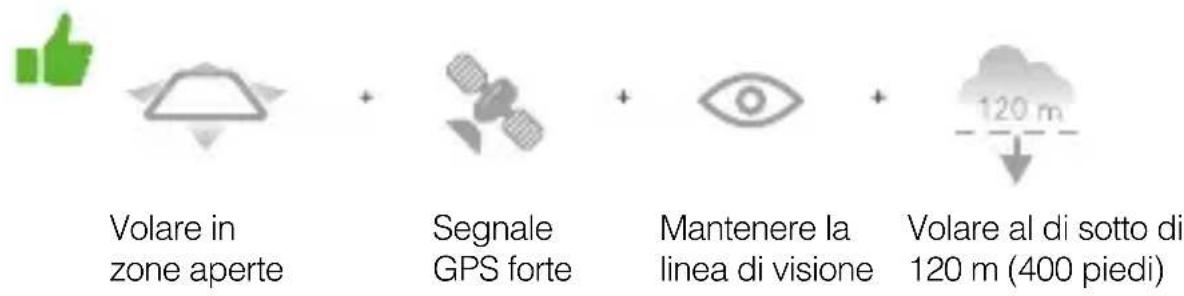

Volare in zone aperte Segnale GPS forte Mantenere la linea di visione Volare al di sotto di 120 m (400 piedi) ≥10m/sIT

Caratteristiche tecniche Velivolo Peso 1,62 libbre (734 g) Peso (incluso il coperchio gimbal) 1,64 libbre (743 g) Massima velocità di risalita 16,4 ft/s (5 m/s) in modalità Sport Massima velocità di discesa 3 m/s (9,8 ft/s) Velocità massima 40 mph (65 km/h) in modalità Sport e in assenza di vento Quota massima di funzionamento sopra il livello del mare 5000 m (16404 feet) Durata massima di volo 27 minuti (Assenza di vento a velocità costante di 25 km/h (15,5 mph)) Tempo massimo in sospensione Distanza massima di volo 24 minuti (in assenza di vento) 8 mi (13 km, in assenza di vento) Temperatura di esercizio Da 32 a 104°F (da 0 a 40°C) Sistemi di posizionamento satellitare GPS/GLONASS Gimbal Intervallo controllabile Beccheggio: da -90° a +30°; Rullio: 0°o 90° (orizzontale e verticale) Sistema di visione anteriore Intervallo di rilevamento degli ostacoli Precisione intervallo di misurazione: Da 0,7 m (2 piedi) a 15 m (49 piedi) , Intervallo rilevabile: Da 15 m (49 piedi) a 30 m (98 piedi) Ambiente operativo Superci con motivi chiari e illuminazione adeguata (lux > 15) Downward Vision System Intervallo di velocità ≤ 22,4 mph (36 km/h) a 6,6 ft (2 m) dal livello del suolo Intervallo di altitudine 1 - 43 piedi (0,3 - 13 m) Intervallo di funzionamento 1 - 43 piedi (0,3 - 13 m) Ambiente operativo Superci con motivi chiari e illuminazione adeguata (lux > 15) Videocamera Sensore 1/2,3" CMOS, Pixel effettivi: 12,35 Megapixel (Pixel totali: 12,71 M) Obiettivo 78,8° FOV, 28mm (equivalente al formato 35mm) f/2,2 Distorsione <1,5%, Messa a fuoco da 0,5 m a ∞ Intervallo ISO 100 - 3.200 (video); 100 - 1.600 (foto) Velocità dell'otturatore elettronico da 8s a 1/8000s Massima dimensione immagine 4000×3000 Modalità fotograa Scatto singolo Scatti a rafca: 3/5/7 fotogrammi Auto Exposure Bracketing (AEB): 3/5 fotogrammi nell'intervallo con 0,7 EV di deviazione IntervalIT

Modalità di registrazione video C4K: 4096×2160 24p, 4K: 3840×2160 24/25/30p 2.7K: 2704×1520 24/25/30p FHD: 1.920×1080 24/25/30/48/50/60/96p HD: 1280×720 24/25/30/48/50/60/120p Velocità di trasmissione per memorizzazione video 60 Mbps File system supportati FAT32 (≤ 32 GB), exFAT (> 32 GB) Fotograe JPEG, DNG Video MP4/MOV (MPEG-4 AVC/H.264) Schede SD supportate microSD

Capacità massima: 64 GB Classe 10 o UHS-1 nominale richiesta Dispositivo di controllo remoto Frequenza operativa Da 2,4 GHz a 2,4835 GHz Distanza massima di trasmissione Conforme allo standard FCC: 4,3 miglia (7 km) Conforme alla normativa CE: 2,5 miglia (4 km) Senza impedimenti e priva di interferenze Temperatura di esercizio Da 32 a 104°F (da 0 a 40°C) Batteria 2970 mAh Potenza del trasmettitore (avg. EIRP) FCC: ≤26 dBm; CE: ≤20 dBm Tensione di funzionamento 950 mA a 3,7 V Dimensioni del dispositivo mobile supportato Spessore supportato: 6,5 - 8,5 mm Lunghezza massima: 160 mm Tipi di porte USB compatibili: Illuminazione Micro USB (Tipo B), Tipo C Caricabatterie Tensione 13,05 V Potenza nominale 50 W Batteria di volo intelligente Capacità 3830 mAh Tensione 11,4 V Tipo di batteria LiPo 3S Energia 43,6 Wh Peso netto Circa 0,5 libbre (240 g) Intervallo temperatura di carica da 5 °C a 40 °C (da 41 °F a 104 °F) Massima potenza di carica 100 W Per ulteriori informazioni, consultare il Manuale utente: http://www.dji.com/mavic

Questi contenuti sono soggetti a modiche senza preavviso. MAVIC

è un marchio registrato di DJI. Copyright © 2016 DJI Tutti i diritti riservati. Progettato da DJI. Stampato in Cina.NL
