Producttype	Opvouwbare drone
Merk	DJI
Model	Mavic Pro 4K
Gewicht (met gondelafdekking)	743 g
Maximale snelheid	65 km/u (Sportmodus, zonder wind)
Maximale vliegtijd	27 minuten (zonder wind, constante 25 km/u)
Zweeftijd	24 minuten (zonder wind)
Maximale vliegafstand	13 km (zonder wind)
Maximale hoogte	5000 m boven zeeniveau
Plaatsbepalingssysteem	GPS / GLONASS
Camera	Sensor 1/2,3", 12,35 effectieve MP, f/2,2, beeldhoek 78,8°
Maximale videoresolutie	C4K 4096×2160 24p, 4K 3840×2160 30p
Stabilisatie	3-assige gimbal (kanteling -90° tot +30°, rol 0° of 90°)
Afstandsbediening	OcuSync, bereik 7 km (FCC), 4 km (CE)
Vluchtbatterij	LiPo 3S, 43,6 Wh, laadtijd ~1 uur 20 min
Batterij afstandsbediening	2970 mAh, gebruiksduur 2,5 uur
Ondersteunde geheugenkaarten	microSD tot 64 GB, klasse 10 / UHS-I minimaal
Slimme functies	TapFly, ActiveTrack, Terugkeren naar startpunt, automatisch opstijgen/landen
Veiligheid	Voorwaarts (0,7-15 m) en neerwaarts zichtsysteem, no-fly zones
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Vermijd vocht. Controleer regelmatig de staat van de propellers.
Reserveonderdelen en repareerbaarheid	Propellers, batterijen, kabels, gimbal verkrijgbaar. Reparaties via erkend DJI-servicepunt.

Veelgestelde vragen - Mavic Pro 4K DJI

Hoe start ik de motoren van de Mavic Pro?

Voer een gecombineerde stokcommando uit (beide sticks naar beneden en naar binnen) om de motoren te starten. Laat de sticks los zodra de motoren draaien.

Wat is het maximale bereik van de afstandsbediening?

Het maximale bereik is 7 km (FCC) en 4 km (CE) in een open gebied zonder storingen. Gebruik de OcuSync-technologie voor langeafstandsoverdracht.

Hoe gebruik ik de TapFly-modus?

Tik in de DJI GO-app op het TapFly-pictogram en tik vervolgens op het scherm op de plek waar u de drone naartoe wilt laten vliegen. De drone vliegt automatisch naar dat punt en vermijdt obstakels.

Wat te doen bij signaalverlies?

De drone start automatisch Terugkeer naar startpunt (RTH) als het signaal langer dan enkele seconden verloren gaat. Zorg ervoor dat u voor de vlucht een voldoende hoge RTH-hoogte heeft ingesteld.

Hoe update ik de firmware van de Mavic Pro?

Verbind de drone met de DJI GO-app via de afstandsbediening of Wi-Fi. De app meldt u als er een update beschikbaar is. Volg de instructies op het scherm om de firmware bij te werken.

Welke geheugenkaarten zijn compatibel?

Gebruik een microSD-kaart van klasse 10 of UHS-I met een maximale capaciteit van 64 GB. Langzamere kaarten kunnen de 4K-video-opname beïnvloeden.

Hoe kalibreer ik het kompas?

Ga in de DJI GO-app naar de sensorinstellingen en selecteer Kompas kalibreren. Volg de animaties om de drone horizontaal en verticaal te draaien.

Wat is de gebruiksduur van de vluchtbatterij?

De batterij biedt een maximale vliegtijd van 27 minuten onder ideale omstandigheden (zonder wind, constante snelheid van 25 km/u). De maximale zweeftijd is 24 minuten.

Hoe activeer ik de Wi-Fi-modus om de drone zonder afstandsbediening te besturen?

Zet de modusschakelaar op Wi-Fi. Schakel de drone in en scan vervolgens in de DJI GO-app de QR-code op de voorarm of maak verbinding met het Wi-Fi-netwerk van de drone met het opgegeven wachtwoord.

Waar vind ik de volledige veiligheidsinstructies?

De veiligheidsinstructies vindt u in de gebruiksaanwijzing die bij de drone wordt geleverd en op de officiële DJI-website op flysafe.dji.com. Lees deze zorgvuldig voor elke vlucht.

GEBRUIKSAANWIJZING Mavic Pro 4K DJI

Nettogewicht: ongeveer 240 g

Laadtemperatuur: 5° tot 40°C

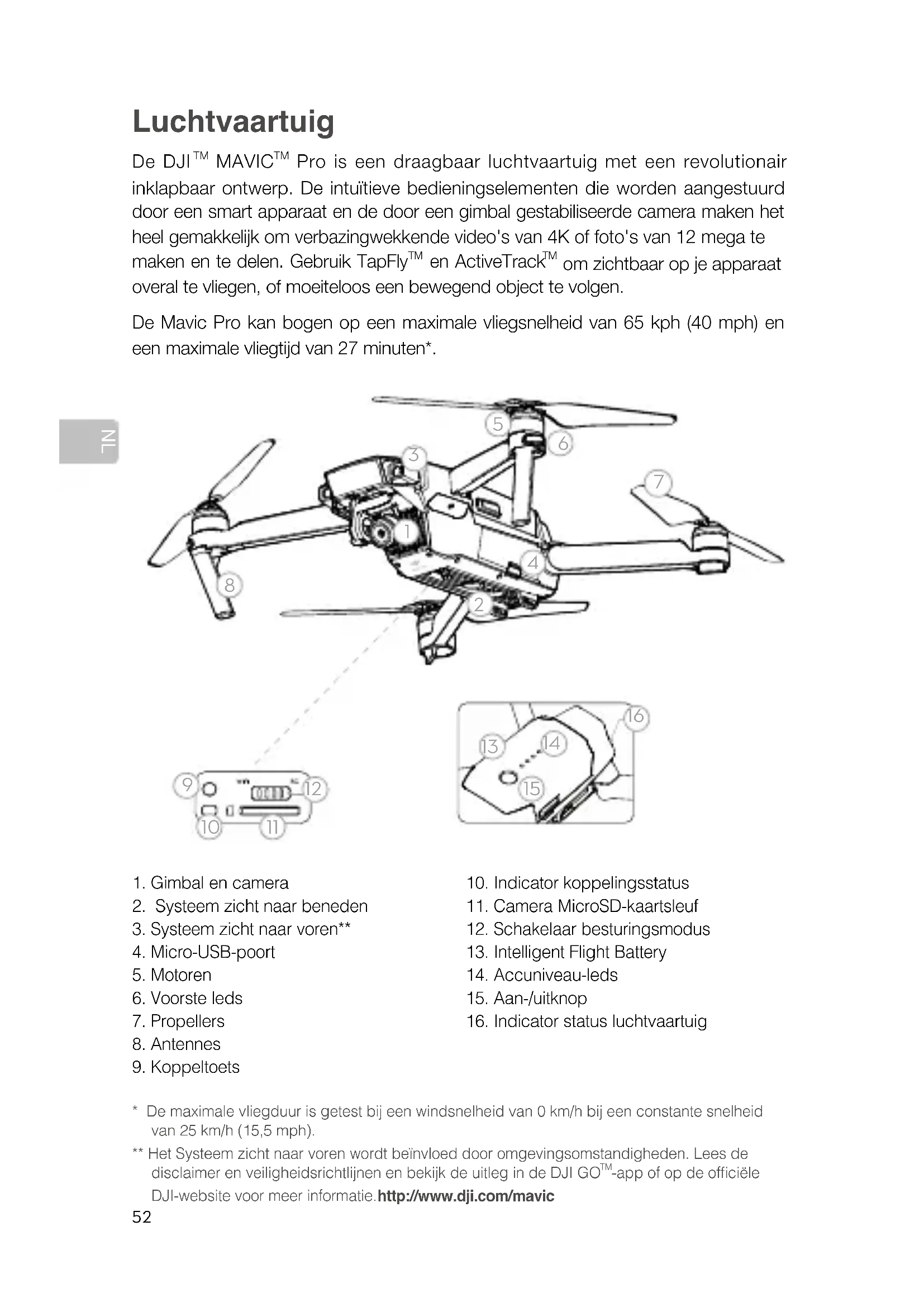

De DJI™ Mavic™ Pro is een draagbaar luchtvaartuig met een revolutionair inklapbaar ontwerp. De intuïtieve bedieningselementen die worden aangestuurd door een smart apparaat en de door een gimbal gestabiliseerde camera maken het heel gemakkelijk om verbazingwekkende video's van 4K of foto's van 12 megapixels te maken en te delen. Gebruik TapFly™ en ActiveTrack™ om zichtbaar op je apparaat overal te vliegen, of moeiteloos een bewegend object te volgen.

De Mavic Pro kan bogen op een maximale vliegsnelheid van 65 km/u (40 mph) en een maximale vliegtijd van 27 minuten*.

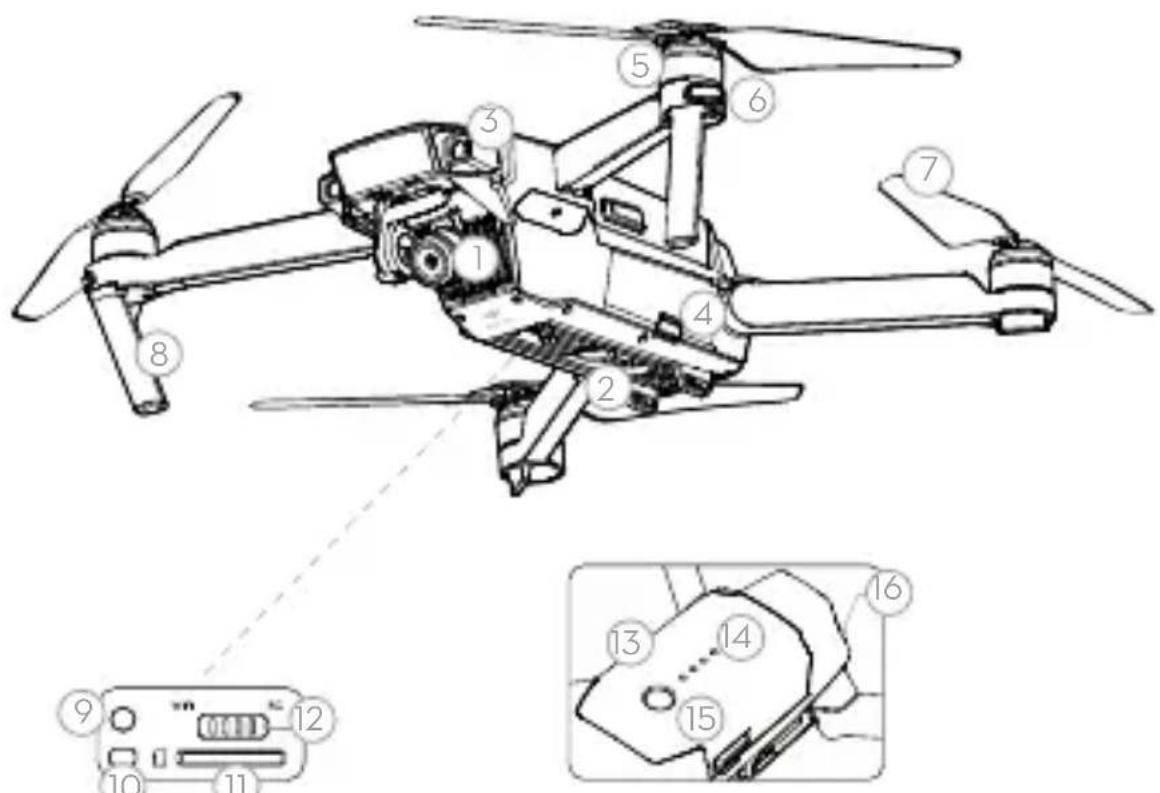

1. Gimbal en camera
2. Systeem zichtbaar beneden
3. Systeem zichtbaar van voren**
4. Micro-USB-poort 5. Motoren
5. Voorste leds
6. Propellers
7. Antennes
8. Koppeltoets
9. Indicator koppelingsstatus
10. Camera MicroSD-kaartsleuf
11. Schakelaar besturingsmodus
12. Intelligent Flight Battery
13. Accuniveau-leds
14. Aan-/uitknop
15. Indicator status luchtvaartuig
16. De maximale vliegduur is getest bij een windsnelheid van 0 km/h bij een constante snelheid van 25 km/h (15,5 mph). ** Het systeem kan worden beïnvloed door omgevingsomstandigheden. Lees de disclaimer en veiligheidsrichtlijnen en bekijk de uitleg in de DJI GO™-app of op de officiële DJI-website voor meer informatie (http://www.dji.com/mavic).

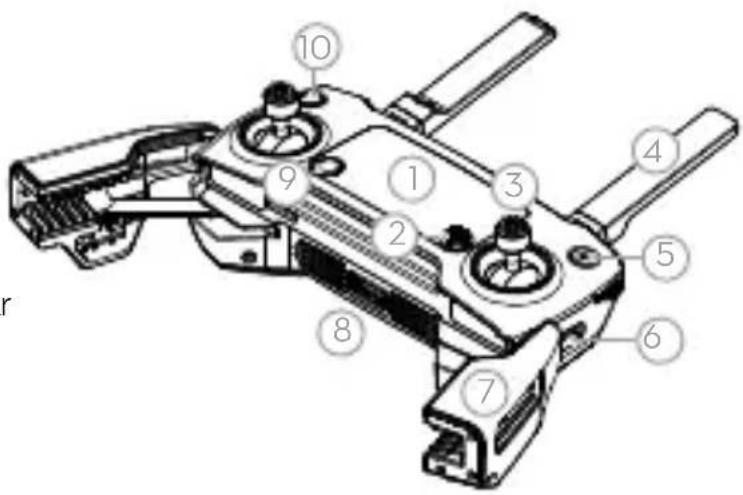

Afstandsbediening

In de afstandsbediening is de nieuwste DJI-transmissietechnologie OCUSYNC met lang bereik ingebouwd, waarmee het mogelijk is om het luchtvaartuig tot op een afstand van 7 km (4,3 mi) te besturen terwijl rechtstreeks vanaf de Mavic's camera via de DJI GO-app een live HD-beeld wordt verzonden. Het LCD-scherm toont updates terwijl je vliegt en de klem van het mobiele apparaat houdt je mobiele apparaat stevig bevestigd terwijl je het gebruikt.

Maximale bedrijfstijd: 2,5 uur

1. LCD-scherm
2. 5D-knop
3. Joysticks
4. Antennes
5. Aan-/uitknop
6. Vluchtmodus-schakelaar
7. Klem mobiel apparaat
8. USB-poort
9. Vluchtpauzeknop
10. RTH-knop

Ingeklapt

1. Gimbal-draaiknop
2. Camera-instellingen
3. Opnameknop
4. Sluiterknop
5. Voedingspoort (Micro USB)
6. C1-knop (aanpasbaar)
7. C2-knop (aanpasbaar)

1. Download de DJI GO-app en bekijk de filmpjes met uitleg

Zoek op 'DJI GO' in de App Store of Google Play, of scan de QR-code om de app te downloaden op uw mobiele apparaat. Bekijk de filmpjes met uitleg op www.dji.com of in de DJI GO-app.

DJI GO-app en meer informatie

• DJI GO ondersteunt iOS 8.0 (of later) of Android 4.3 (of later).

2. Controleer het accuniveau

BAT100PCT

Accuniveau: 100%

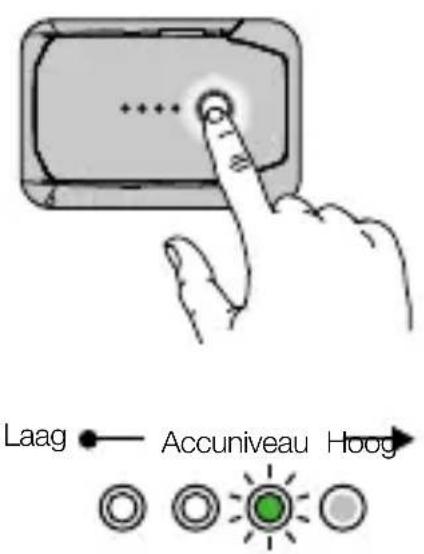

Druk eenmaal op de knop om het accuniveau te controleren. Druk eenmaal en druk vervolgens opnieuw en houd vast om aan/uit te zetten.

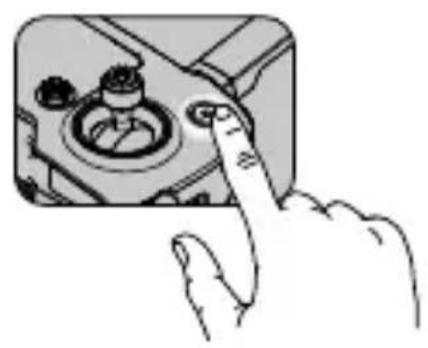

Druk eenmaal om het accuniveau op het LCD-scherm te controleren. Druk eenmaal en druk vervolgens opnieuw en houd vast om de afstandsbediening aan/uit te zetten.

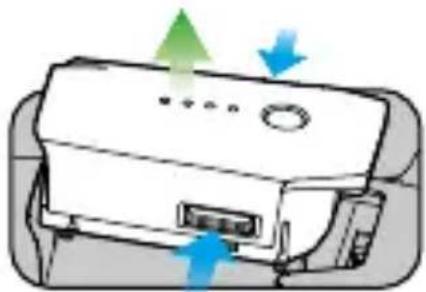

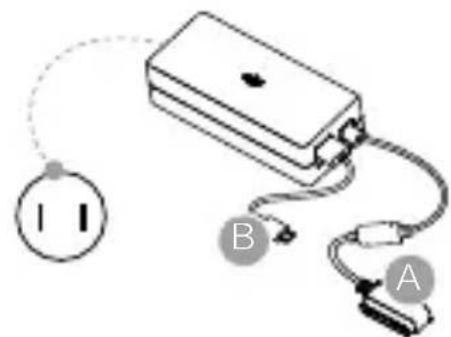

3. Laad de accu's op

Verwijder de Intelligent Flight Battery

Stopcontact

100 - 240 V

Oplaadtijd:

\~1 uur en 20 minuten

Oplaadtijd:

~2 uur

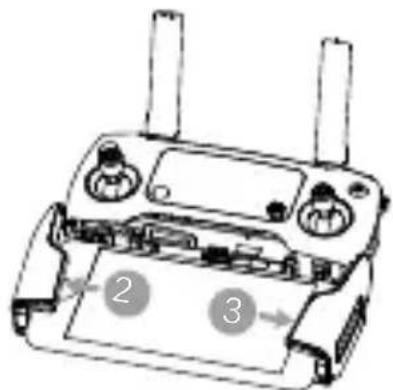

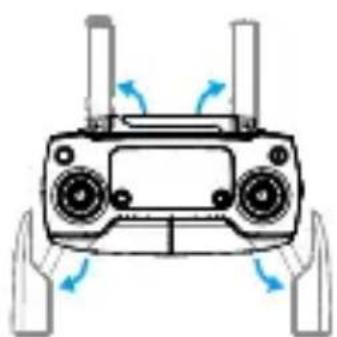

4. Voorbereiden van de afstandsbediening

Klap de antennes en de klem van het mobiele apparaat UIT.

Plaats een uiteinde van de RC-kabel op het sleufeinde van de afstandsbediening.

Sterk Zwak

Incl. Lightning-connectorkabel (aangesloten) en standaard MicroUSB-connectorkabel. Alleen gebruiken voor geschikte doeleinden. Optionele USB-connectorkabel en omkeerbare Micro-USB-connectorkabel zijn beschikbaar.

• Kies een geschikte RC-kabel. Verdraai de RC-kabel niet.
• Raadpleeg de gebruikershandleiding voor RC-kabelverbinding.

5. Het luchtvaartuig voorbereiden

Verwijder de gimbalklem van de camera

Gemarkeerd

Ongemarkeerd

Propellers afstemmen op motoren

Druk de propeller stevig maar beneden en draai hem in de vergrendelde stand.

Klap de voorarmen en propellers uit

Klap de achterarmen en propellers uit

Uitgeklapt

• Klap de voorarmen en de propellers uit voor de achterste. Alle armen en propellers moeten uitgeklapt zijn voordat er mag worden opgestegen.
• De gimbalafdekking wordt gebruikt om de gimbal te beschermen. Verwijder deze indien nodig.

6. Voorbereiding voor opstijgen

Schakel de afstandsbediening in

Schakel het luchtvaartuig in

Activeer de DJI GO-app

Gebruik je DJI-account om het luchtvaartuig te activeren. Activering vereist een internetverbinding.

Internet

• De Mavic Pro kan worden bestuurd met de afstandsbediening of virtuele joysticks. Selecteer de besturingsmodi met de schakelaar van de besturingsmodus. Kies op de schakelaar alleen een andere positie als het luchtvaartuig uitgeschakeld is.

7. Vlucht

De standaard vluchtregeling staat bekend als modus 2. Met de linkerjoystick regel je de hoogte en koers, terwijl je met de rechterjoystick vooruit, achteruit, maar links en rechts kunt bewegen. Met de gimbal regel je de kanteling van de camera.

Controleer het opstijgen of op de Aircraft Status Bar in de DJI GO-app of op het LCD-scherm van de afstandsbediening de melding 'Ready to Go' wordt weergegeven.

Combination Stick Command voor het starten/stoppen van de motoren.

Linkerstick omhoog (langzaam) om op te stijgen

Linkerjoystick omlaag (langzaam) totdat u de grond raakt. Wacht enkele seconden om de motoren uit te schakelen

• De DJI GO-app geeft een landingsprompt wanneer het luchtvaartuig verder daalt dan 30 cm (12 inch). Trek de gasstick omlaag of gebruik de schuif voor automatische landing om te landen.
• De motoren kunnen gedurende de vlucht alleen worden stopgezet wanneer de vluchtcontroller een kritieke fout detecteert.
• De vlucht besturen met virtuele joysticks op uw mobiele apparaat via Wi-Fi

DJI GO-app

1. Schakel Wi-Fi in met de schakelaar van de besturingsmodus
2. Schakel het luchtvaartuig in
3. Start de DJI GO-app op en druk op het pictogram rechtsboven in je scherm. Scan vervolgens de wifi-QR-code op de voorste arm om de verbinding tot stand te brengen.
4. Tik op Auto Takeoff (Automatisch opstijgen)
5. Bestuur het luchtvaartuig met behulp van aanraakbediening

Mocht je de QR-code niet kunnen scannen, schakel dan wifi in op je mobiele apparaat en voer het wifi-wachtwoord in dat op de voorste arm is weergegeven. Maak vervolgens verbinding met het Mavic-network. Bij gebruik van Wi-Fi in een grote open ruimte zonder elektromagnetische interferentie is de overdrachtsafstand circa 80 meter (262 ft) op een hoogte van 50 m (164 ft). ♣ De wifi-frequentie van je mobiele apparaat kan worden ingesteld op 2,4 GHz of 5 GHz. Stel je wifi in op 5 GHz voor minder interferentie. Zodra de verbinding met de Mavic Pro tot stand is gebracht, kun je je wifi-wachtwoord wijzigen of je wifi-verbinding resetten. (Raadpleeg de gebruikershandleiding van de Mavic Pro voor meer informatie)

In de DJI GO App

Automatisch opstijgen

Automatisch landen

Return-to-Home (RTH)

ActiveTrack

TapFly

Normaal

• Bekijk de uitleg in de DJI GO-app of op de officiële DJI-website voor meer informatie.
• Stel de passende RTH-hoogte in voor het opstijgen. Als het luchtvaartuig terugkeert naar de basis, dien je het te begeleiden met de joysticks.

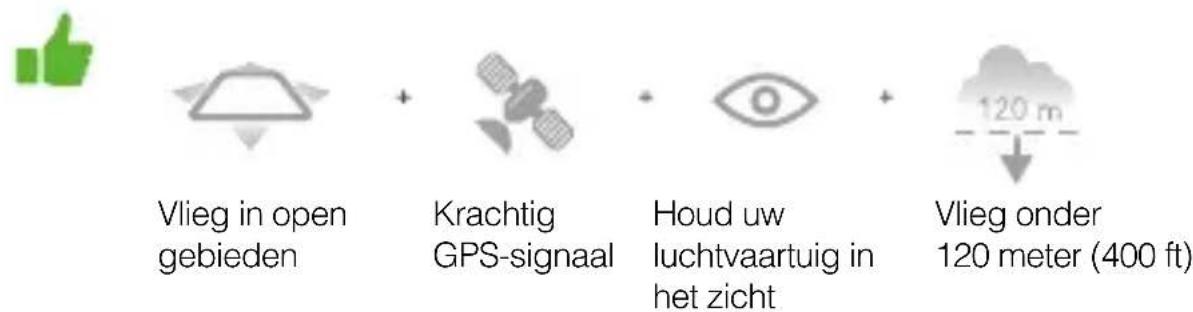

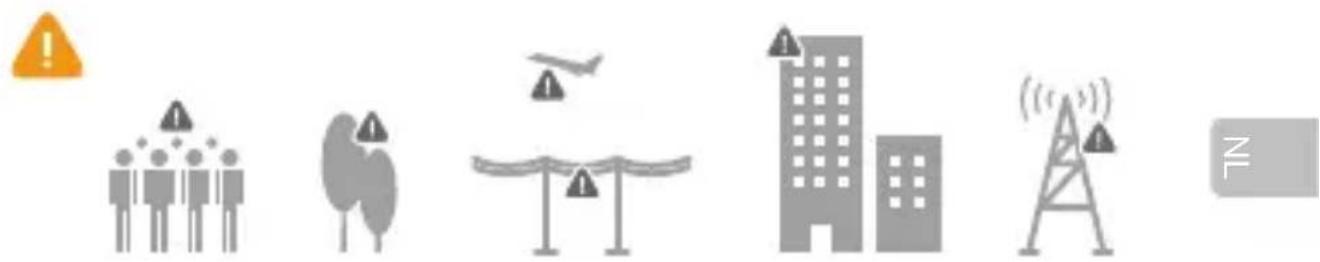

8. Vlieg veilig

Vermijd vliegen boven of nabij obstakels, drukte, hoogspanningsleidingen, bomen of water.

Vlieg NIET in de buurt van sterke elektromagnetische bronnen zoals elektriciteitsleidingen en basisstations, daardoor kan het ingebouwde kompas ongunstig worden beïnvloed.

Gebruik het vliegtuig NIET bij ongunstige weersomstandigheden zoals regen, sneeuw, mist en bij windsnelheden van meer dan 10m / s of 22 mph.

Blijf uit de buurt van de roterende propellers en motoren.

Meer informatie vindt u op: http://flysafe.dji.com/no-fly

Het is belangrijk de basisvluchtrichtlijnen te begrijpen voor uw veiligheid en die van uw medemens. Vergeet niet de disclaimer en veiligheidsrichtlijnen te lezen.

Specificaties

Luchtvaartuig

Gewicht (met inbegrip van gimbalafdekking) 743 g (1,64 lbs)

Max. stijgsnelheid 5 m/s (16,4 ft/s) in sportmodus

Max. daalsnelheid 3 m/s (9,8 ft/s)

Max. snelheid 65 km/u (40 mph) in sportmodus zonder wind

Max. servicehoogte boven zeeniveau 5000 m (16404 voet)

Max. vliegtijd 27 minuten (windsnelheid van 0 km/u bij een constante snelheid van 25 km/u)

Max. zweefduur 24 minuten (windsnelheid 0 km/u)

Max. vliegafstand: 13 km (windsnelheid 0 km/u)

Bedrijfstemperatuur 0 tot 40 °C (32 tot 104 °F)

Satellietplaatsbepalingssystemen GPS/GLONASS

Gimbal

Regelbaar bereik Helling: -90° tot +30°

Rol: 0° of 90° (horizontaal en verticaal)

• Systeem zichtbaar van voren

Bereik obstakeldetectie Nauwkeurigheid meetbereik: 0,7 m tot 15 m

Detecteerbaar bereik: 15 m tot 30 m

Werkingsomgeving Oppervlakken met een duidelijke structuur en voldoende

verlichting (>15 lux)

• Systeem zichtbaar van beneden

Snelheidsbereik ≤ 36 km/u (22,4 mph) bij 2 meter (6,6 ft) boven de grond

Hoogtebereik 0,3 - 13 meter (1 - 43 voet)

Werkingsbereik 0,3 - 13 meter (1 - 43 voet)

Werkingsomgeving Oppervlakken met een duidelijke structuur en voldoende

verlichting (>15lux)

Camera

Sensor 1/2,3" CMOS, effectief aantal pixels: 12,35 megapixels

(Totale pixels: 12,71 M)

Lens 78,8° FOV, 28 mm (equivalent 35 mm) f/2.2

Vervorming < 1,5%, scherpstelling van 0,5 m tot oneindig

ISO-bereik 100 - 3200 (video), 100 - 1600 (foto)

Elektronische sluitertijd 8 s tot 1/8000 s

Maximale beeldgrootte 4000x3000

Fotografeermodi: stilstaande beelden, enkele opname

Serie-opname: 3/5/7 frames

Auto Exposure Bracketing (AEB):

3/5 bracketed frames bij 0,7 EV bias

Interval

Video-opnamemodi: C4K: 4096×2160 24p, 4K: 3840×2160 24/25/30p

2.7K: 2704×1520 24/25/30p

Ondersteunde SD-kaarten: microSD

TM. Max. capaciteit: 64 GB

Klasse 10- of UHS-1-rating vereist

- Afstandsbediening

Bedrijfsfrequentie 2,4 GHz tot 2,4835 GHz

Max. transmissieafstand

FCC-conformiteit: 7 km (4,3 mi); CE-conformiteit:

4 km (2,5 mi) onbelemmerd en vrij van interferentie

Bedrijfstemperatuur 0 tot 40 °C (32 tot 104 °F)

Accu 2970 mAh

Zendervermogen (gem. EIRP) FCC: ≤26 dBm; CE: ≤20 dBm

Bedrijfsspanning 950 mA @ 3,7 V

Ondersteunde grootte mobiel apparaat: ondersteunde dikte: 6,5 - 8,5 mm,

max. lengte: 160 mm

Ondersteunde USB-poorttypen: Lightning,

Micro USB (Type-B), USB Type-C™

Oplader

Spanning 13,05 V

Nominaal vermogen 50 W

Bereik oplaadtemperatuur

5°C tot 40°C (41°F tot 104°F)

Max. oplaadvermogen

100 W

Lees de gebruikershandleiding voor meer informatie:

http://www.dji.com/mavic

*Deze inhoud is onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

MAVIC™ is een handelsmerk van DJI.

Copyright © 2016 DJI Alle rechten voorbehouden.

Ontworpen door DJI.

Gedrukt in China.
