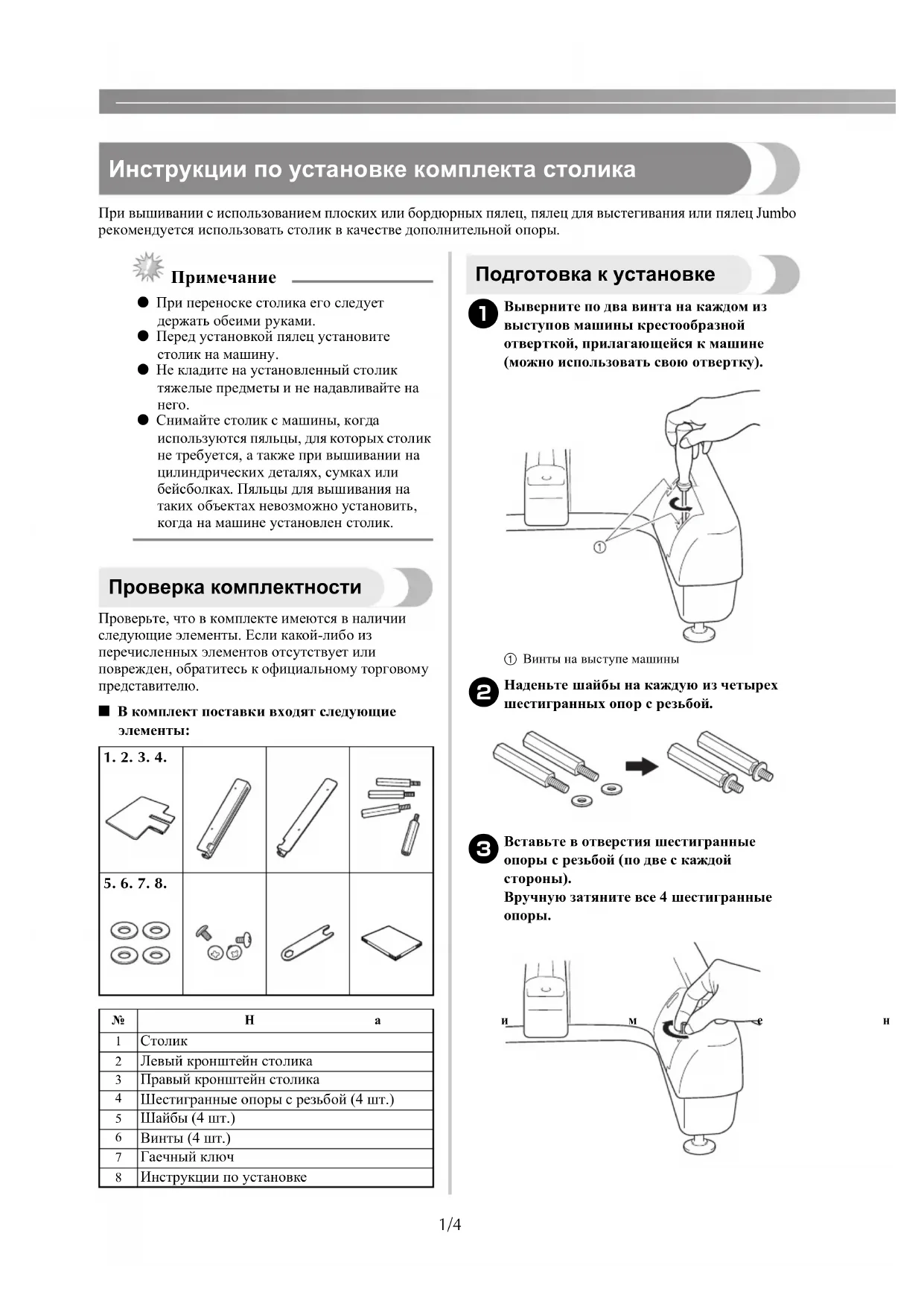

Инструкции по установке комплекта столика

При вышивании с использованием плоских или бордюрных пялец, пялец для выстегивания или пялец Jumbo рекомендуется использовать столик в качестве дополнительной опоры.

Примечание

● При переноске столика его следует держать обсими руками.

● Перед установкой пялец установите столик на машину.

- Не кладите на установленный столик тяжелые предметы и не надавливайте на него.

● Снимайте столик с машины, когда используются пяльцы, для которых столик не требуется, а также при вышивании на цилиндрических деталях, сумках или бейсболках. Пяльцы для вышивания на таких объектах невозможно установить, когда на машине установлен столик.

Проверка комплектности

Проверьте, что в комплекте имеются в наличии следующие элементы. Если какой-либо из перечисленных элементов отсутствует или поврежден, обратитесь к официальному торговому представителю.

В комплект поставки входят следующие элементы:

No	H a

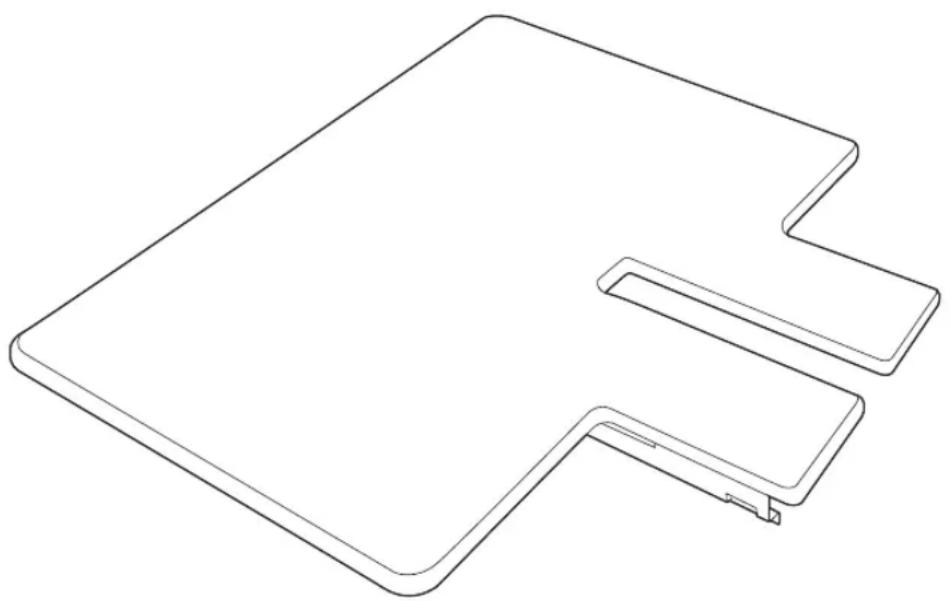

1	Столик
2	Левый кронштейн столика
3	Правый кронштейн столика
4	Шестигранные опоры с резьбой (4 шт.)
5	Шайбы (4 шт.)
6	Винты (4 шт.)
7	Гасчный ключ
8	Инструкции по установке

Подготовка к установке

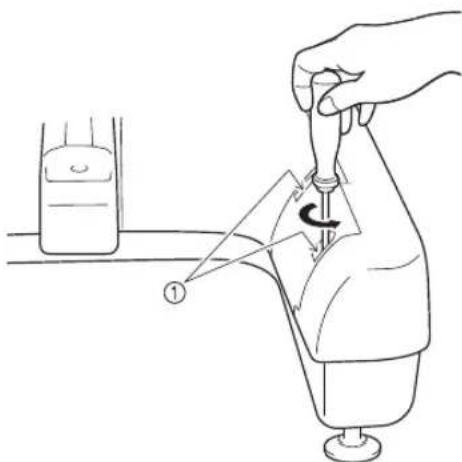

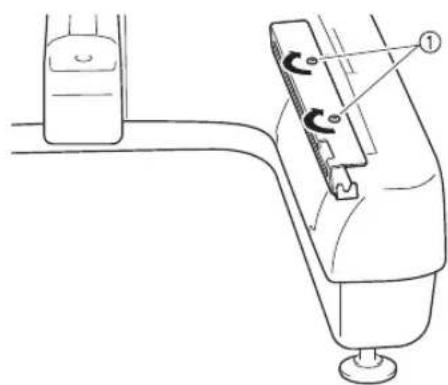

1 Выверните по два винта на каждом из выступов машины крестообразной отверткой, прилагающейся к машине (можно использовать свою отвертку).

① Винты на выступе машины

2 Наденьте шайбы на каждую из четырех шестигранных опор с резьбой.

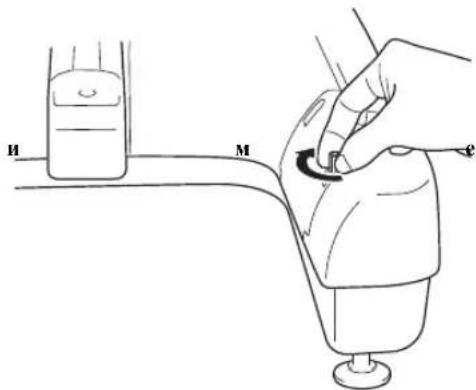

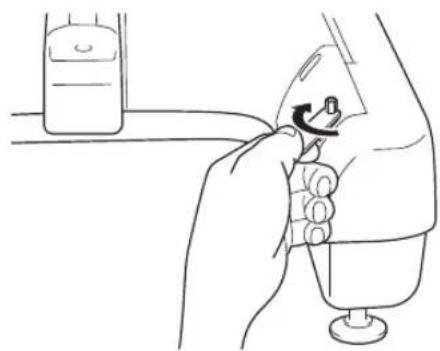

Вставьте в отверстия шестигранные опоры с резьбой (по две с каждой стороны). Вручную затяните все 4 шестигранные опоры.

I M e

4 Гаечным ключом, входящим в комплект поставки, туго затяните все шестигранные опоры (по две на каждой стороне).

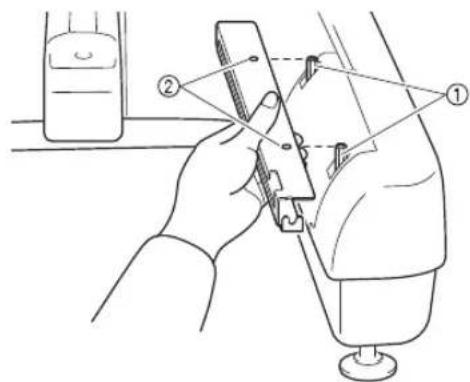

5 Совместите отверстия на правом кронштейне столика с шестигранными опорами на правом выступе машины.

① Шестигранные опоры с резьбой ② Отверстия в правом кронштейне столика

6 Совместите правый кронштейн столика с отверстиями в двух шестигранных опорах, вставьте винты и слегка затяните их, чтобы закрепить кронштейн.

7 Установите левый кронштейн столика, выполнив шаги 5 и 6 для левой стороны.

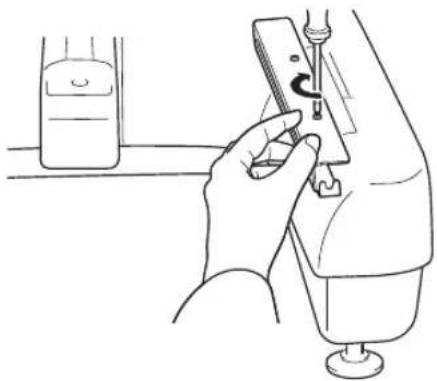

8 Туго затяните все винты крестообразной отверткой, прилагаемой к машине (можно использовать свою отвертку).

Теперь на машине установлены правый и левый кронштейны столика.

Напоминание

● Даже при вышивании без использования столика можно не снимать установленные кронштейны.

Установка столика

1 Ослабьте два винта с накаткой на 5–6 оборотов.

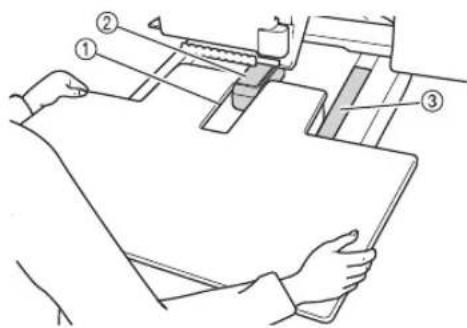

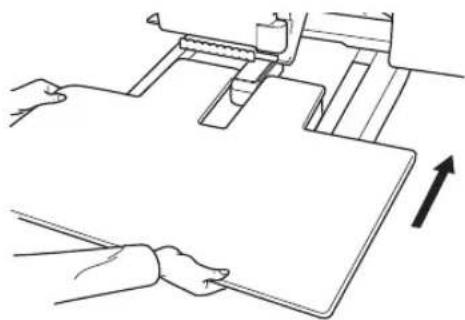

2 Расположите столик так, чтобы вырез в центре совпал с платформой машины, и положите столик на направляющие пластины.

①Вырез столика
②Платформа машины
③Направляющая пластина

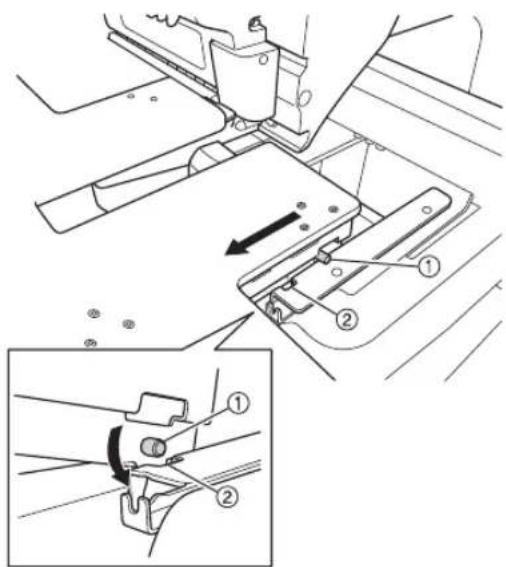

3 Потяните столик на себя так, чтобы выступы на монтажных кронштейнах (укрепленных снизу с обеих сторон столика) вошли в назы на направляющих пластинах.

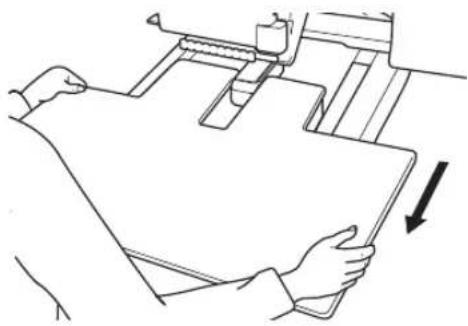

4 Вставьте столик, придерживая его так, чтобы он сохранял горизонтальное положение. Задвиньте столик так, чтобы он слегка коснулся корпуса машипы.

- Если столик сдвигается с усилием, слегка приподнимите его и затем задвиньте.

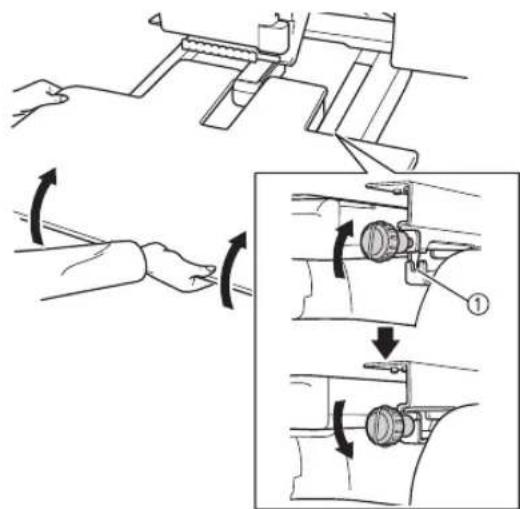

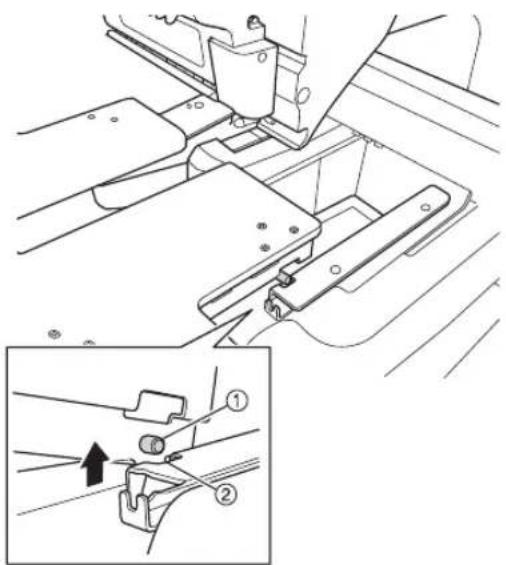

5 Следя за нижней поверхностью столика, слегка приподнимите столик и затем опустите его так, чтобы винт вошел в паз в передней части направляющей пластины.

① Паз в передней части

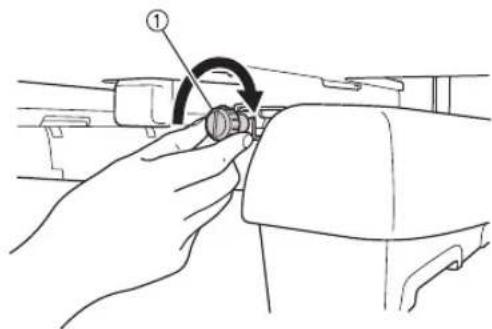

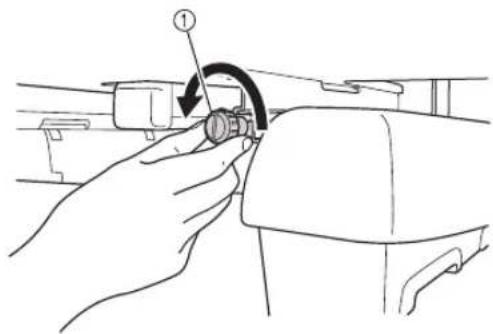

6 Затяшите два винта с накаткой, чтобы зафиксировать столик.

1 Ослабьте два винта с накаткой, приподнимите столик и вытяните его на себя.

2 Аккуратно выньте столик так, чтобы он не ударился о машину.

3 Когда выступы с обсих сторон окажутся напротив назов направляющих пластин, приподнимите столик так, чтобы выступы вышли из назов.

①Выступ
②Паз
Снимите столик с машины.

4 Несильно затяните винты с накаткой на столике, чтобы они не потерялись.
