BEDIENUNGSANLEITUNG PRWT 1 BROTHER

1/4 Tischset-Installationsanleitung Wenn Sie den Bordüren-, Quilt-, Flach- oder Riesenrahmen einsetzen, wird empfohlen, den Tisch als zusätzliche Stütze zu verwenden. Hinweis ● Halten Sie den Tisch beim Tragen mit beiden Händen. ● Montieren Sie den Tisch an der Maschine, bevor Sie den Stickrahmen einsetzen. ● Legen Sie keine schweren Gegenstände auf den installierten Tisch und drücken Sie ihn nicht herunter. ● Entfernen Sie den Tisch, wenn Sie andere Stickrahmen verwenden, für die kein Tisch benötigt wird oder wenn Sie röhrenförmige Stoffe, Taschen oder Kappen besticken. Die Stickrahmen für diese Objektarten können nicht eingesetzt werden, solange der Tisch an der Maschine angebracht ist. Prüfen des Lieferumfangs Kontrollieren Sie, dass die folgenden Teile enthalten sind. Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich an Ihren Vertragshändler. ■ Im Lieferumfang enthaltene Teile Vorbereiten der Installation

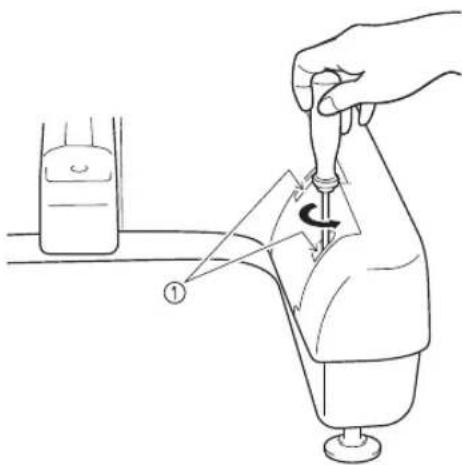

Entfernen Sie die beiden Schrauben an jedem Maschinenarm mit dem mit Ihrer Maschine gelieferten oder einem eigenen Kreuzschlitzschraubendreher. 1 Schrauben am Maschinenarm

Setzen Sie auf jede der vier Sechskant- Stützschrauben eine Unterlegscheibe.

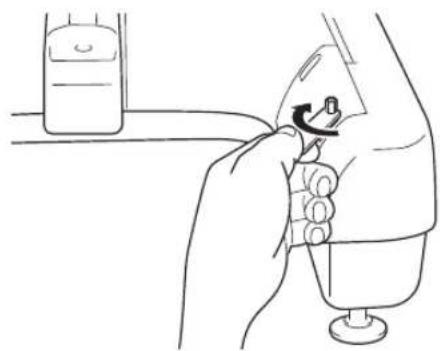

Setzen Sie die Sechskant-Stützschrauben mit Unterlegscheiben (zwei auf jeder Seite) ein. Ziehen Sie jede Sechskant-Stützschraube mit der Hand fest.

Tischhalterung, links

Tischhalterung, rechts

Sechskant-Stützschrauben (4)

Unterlegscheiben (4)

InstallationsanleitungDEUTSCH 2/4

Ziehen Sie jede Sechskant-Stützschraube (zwei auf jeder Seite) mit dem enthaltenen Schraubenschlüssel fest.

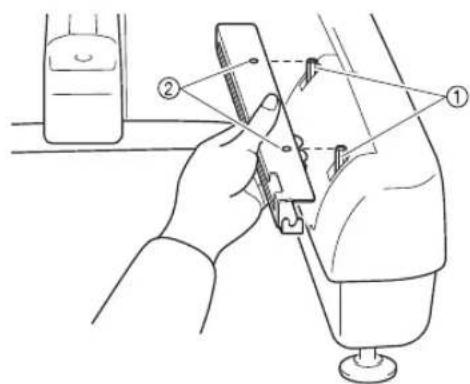

Richten Sie die Bohrungen in der rechten Tischhalterung mit den Sechskant- Stützschrauben auf der rechten Seite der Maschine aus. 1 Sechskant-Stützschrauben 2 Bohrungen in der rechten Tischhalterung

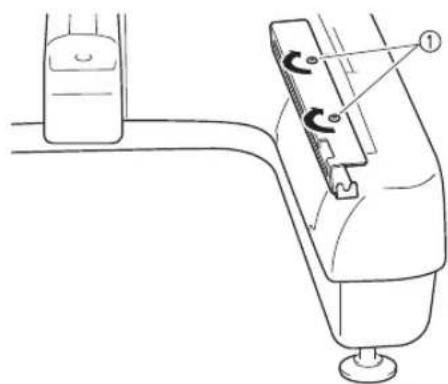

Richten Sie die rechte Tischhalterung mit den Bohrungen in den beiden sechseckigen Stützen aus, setzen Sie die Schrauben ein und ziehen Sie sie leicht an, um die Halterung zu sichern. 1 Schrauben

Befestigen Sie die linke Tischhalterung anhand der Schritte 5 und 6 für die linke Seite.

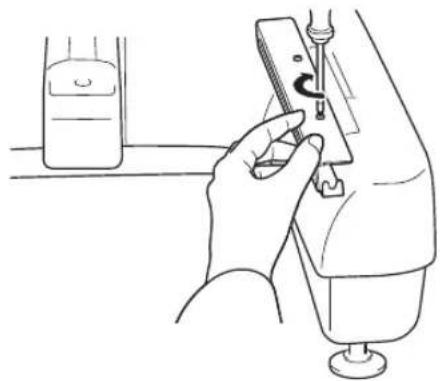

Ziehen Sie alle Schrauben mit dem mit Ihrer Maschine gelieferten oder einem eigenen Kreuzschlitzschraubendreher fest an. X Rechte und linke Tischhalterung sind an der Maschine montiert. Anmerkung ● Die Halterungen können an der Maschine bleiben, auch wenn Sie ohne den Tisch nähen.—————————————————————————————————————————————————————————————————————————————————

3/4 Installieren des Tisches

Lösen Sie die beiden Rändelschrauben um 5 bis 6 Umdrehungen.

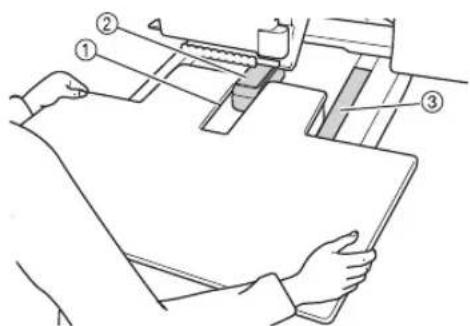

Halten Sie den Tisch so, dass die Kerbe in der Mitte mit dem Maschinenbett ausgerichtet ist und setzen Sie den Tisch dann flach auf die Führungsplatten. 1 Kerbe im Tisch 2 Maschinenbett 3 Führungsplatte

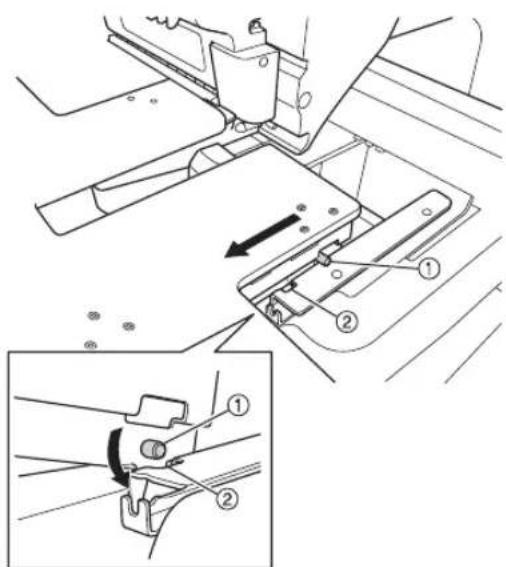

Ziehen Sie den Tisch langsam zu sich heran, bis die Stifte an den Montagehalterungen (unten auf beiden Tischseiten) in die Kerben der Führungsplatten passen. 1 Stift 2 Kerbe

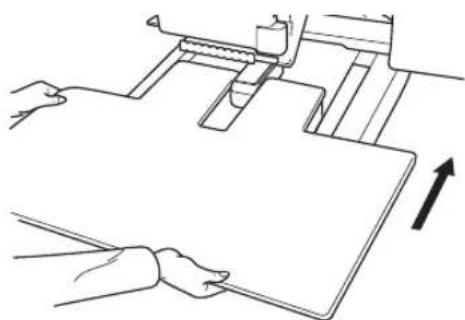

Schieben Sie den Tisch hinein und halten Sie ihn dabei gerade. Schieben Sie den Tisch so weit hinein, bis er die Maschine leicht berührt.

• Wenn sich der Tisch nicht leicht bewegen lässt, heben Sie ihn leicht an und schieben Sie ihn dann hinein.

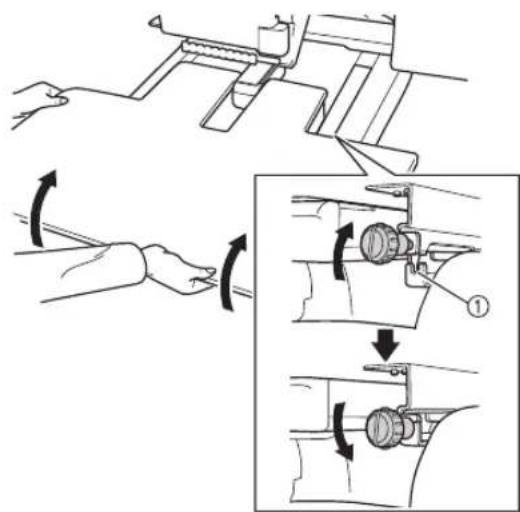

Sehen Sie unter den Tisch, heben Sie ihn leicht an und senken Sie ihn dann so ab, dass die Schraube in die Kerbe vorne an der Führungsplatte passt. 1 Kerbe, vorne

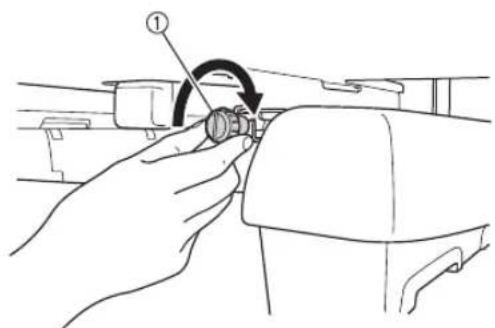

Sichern Sie den Tisch mit den beiden Rändelschrauben. 1 Rändelschraube4/4

Abnehmen des Tisches

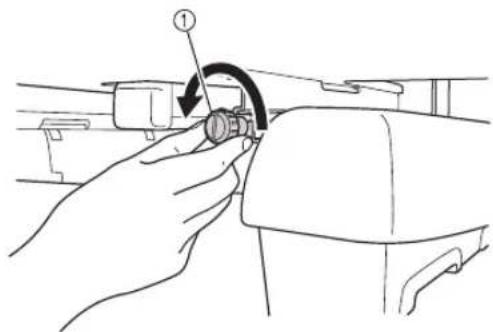

Lösen Sie die beiden Rändelschrauben, heben Sie den Tisch an und ziehen Sie ihn dann zu sich heraus. 1 Rändelschraube

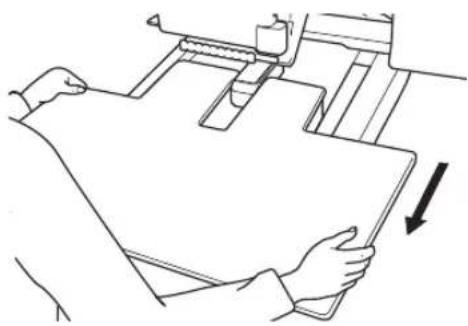

Ziehen Sie den Tisch vorsichtig heraus, damit er nicht an die Maschine stößt.

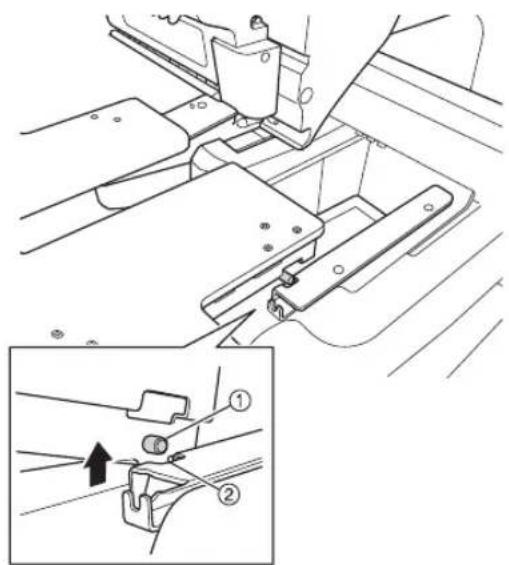

Wenn die Stifte auf beiden Seiten die Kerben in den Führungsplatten erreicht haben, heben Sie den Tisch an und die Stifte aus den Kerben heraus. 1 Stift 2 Kerbe X Nehmen Sie den Tisch von der Maschine ab.

Ziehen Sie die Rändelschrauben am Tisch leicht fest, damit sie nicht verlorengehen.—————————————————————————————————————————————————————————————————————————————————
