MANUAL DE UTILIZADOR PRWT 1 BROTHER

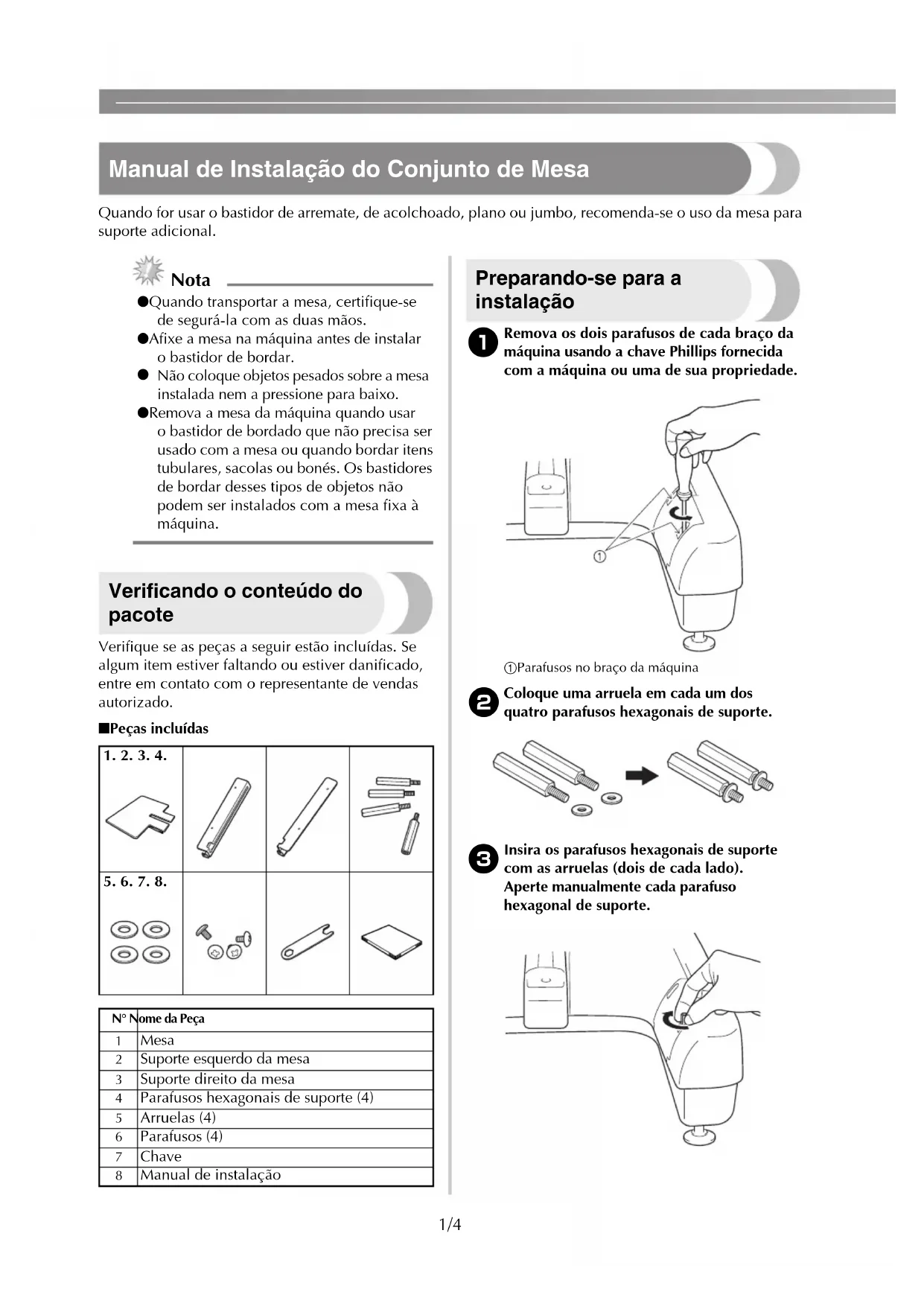

Manual de Instalação do Conjunto de Mesa

Quando for usar o bastidor de arremate, de acolchoado, plano ou jumbo, recomenda-se o uso da mesa para suporte adicional.

Nota

- Quando transportar a mesa, certifique-se de segurá-la com as duas mãos.

●Afixe a mesa na máquina antes de instalar o bastidor de bordar.

- Não coloque objetos pesados sobre a mesa instalada nem a pressione para baixo.

- Remova a mesa da máquina quando usar o bastidor de bordado que não precisa ser usado com a mesa ou quando bordar itens tubulares, sacolas ou bonés. Os bastidores de bordar desses tipos de objetos não podem ser instalados com a mesa fixa à máquina.

Verificando o conteúdo do pacote

Verifique se as peças a seguir estão incluídas. Se algum item estiver faltando ou estiver danificado, entre em contato com o representante de vendas autorizado.

■Peças incluídas

1.2.3.4.[IMAGE]
5.6.7.8.

No	Nome da Peça
1	Mesa
2	Suporte esquerdo da mesa
3	Suporte direito da mesa
4	Parafusos hexagonais de suporte (4)
5	Arruelas (4)
6	Parafusos (4)
7	Chave
8	Manual de instalação

Preparando-se para a instalação

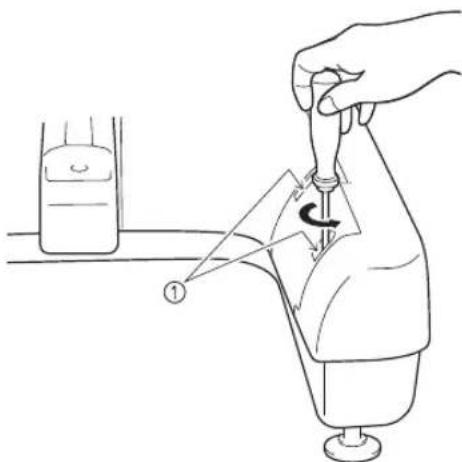

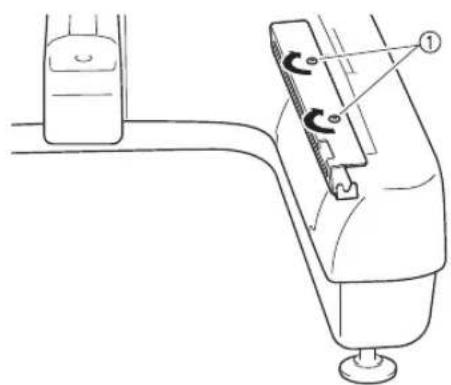

Remova os dois parafusos de cada braço da máquina usando a chave Phillips fornecida com a máquina ou uma de sua propriedade.

①Parafusos no braço da máquina

2 Coloque uma arruela em cada um dos quatro parafusos hexagonais de suporte.

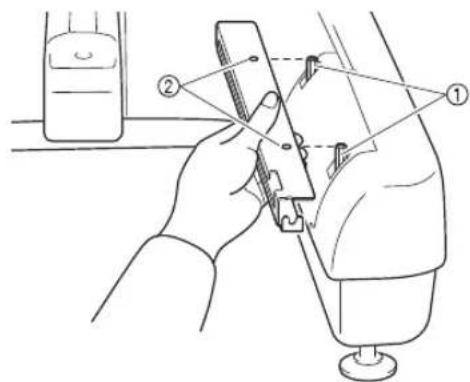

5 Alinhe os orifícios no suporte esquerdo da mesa com os parafusos hexagonais de suporte no lado direito da máquina.

①Parafusos hexagonais de suporte ②Orifícios no suporte direito da mesa

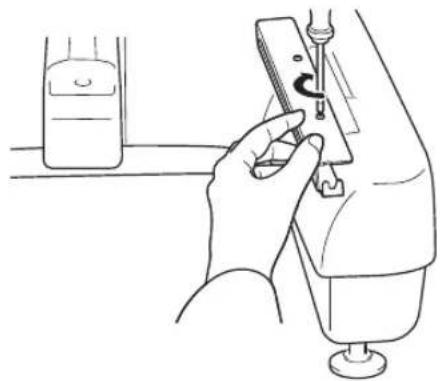

6 Alinhe o suporte direito da mesa com os orifícios nos dois suportes hexagonais, insira os parafusos e aperte-os levemente para firmar o suporte no lugar.

7 Fixe o suporte esquerdo da mesa seguindo as etapas 5 e 6 para o lado esquerdo.

8 Usando a chave Phillips fornecida com a máquina ou uma de sua propriedade, aperte firmemente todos os parafusos.

Os suportes direito e esquerdo da mesa são instalados na máquina.

Lembrete

- Mesmo que você costure sem usar a mesa, poderá deixar os suportes instalados.

Instalando a mesa

1 Desaperte os dois parafusos de aperto manual de 5 a 6 vezes.

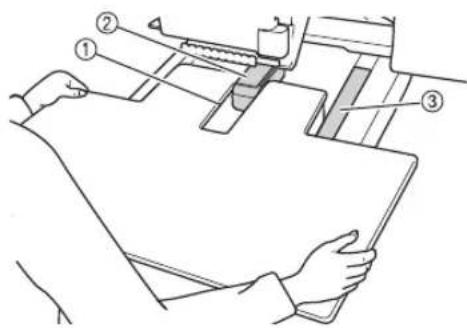

2 Posicione a mesa de modo que o recorte no centro fique alinhado com a base da máquina; em seguida, coloque a superfície plana da mesa sobre as chapas de guia.

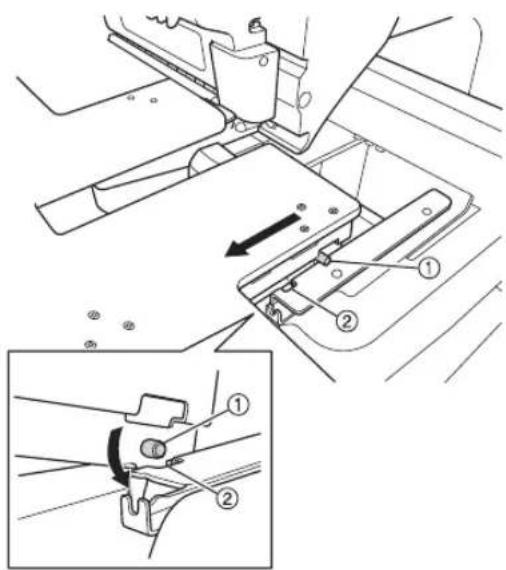

3 Puxe a mesa na sua direção até que os pinos nos suportes de montagem (fixos de cada lado à parte inferior da mesa) se encaixem nos recortes das chapas de guia.

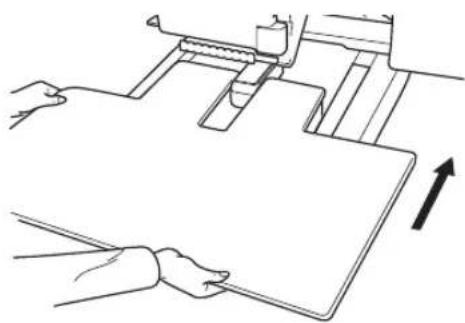

4 Deslize a mesa para dentro enquanto a sustenta, para que ela se mantenha nivelada. Empurre a mesa até que ela toque levemente a máquina.

- Se a mesa não se mover suavemente, erga-a ligeiramente e depois deslize-a para dentro.

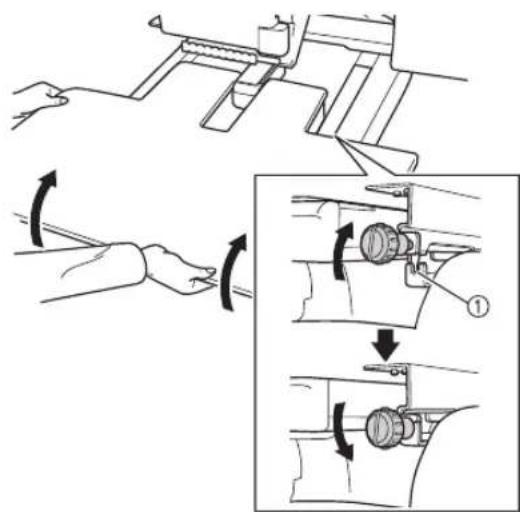

5 Olhando por baixo da mesa, erga-a ligeiramente e depois abaixo-a de modo que o parafuso se encaixe no recorte na frente da chapa de guia.

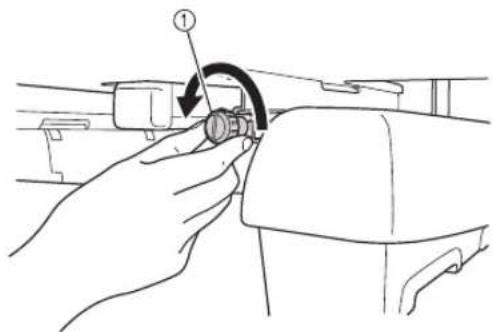

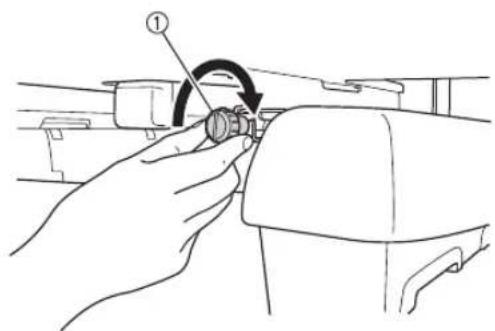

6 Aperte os dois parafusos de aperto manual de modo a prender a mesa.

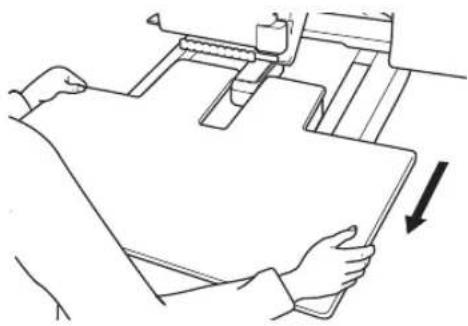

1 Desaperte os dois parafusos de aperto manual, erga a mesa e, em seguida, puxe-a na sua direção.

2 Puxe a mesa cuidadosamente para fora de modo que ela não esbarre na máquina.

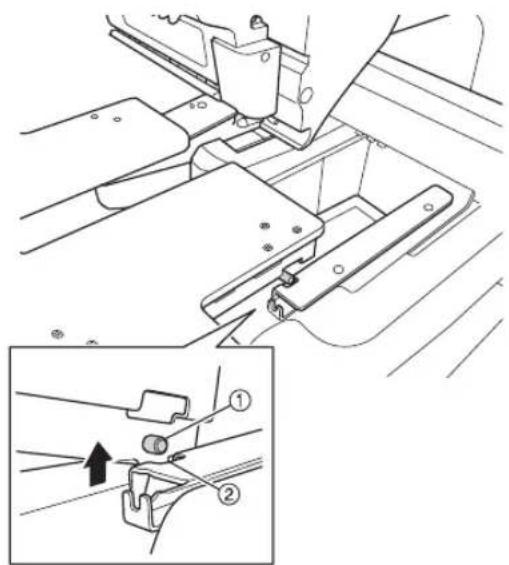

3 Depois que os pinos de cada lado atingirem os recortes nas chapas de guia, erga a mesa para levantar os pinos através dos recortes.

Remova a mesa da máquina.

4 Aperte levemente os parafusos de aperto manual na mesa, para evitar que se percam.
