MANUALE UTENTE PRWT 1 BROTHER

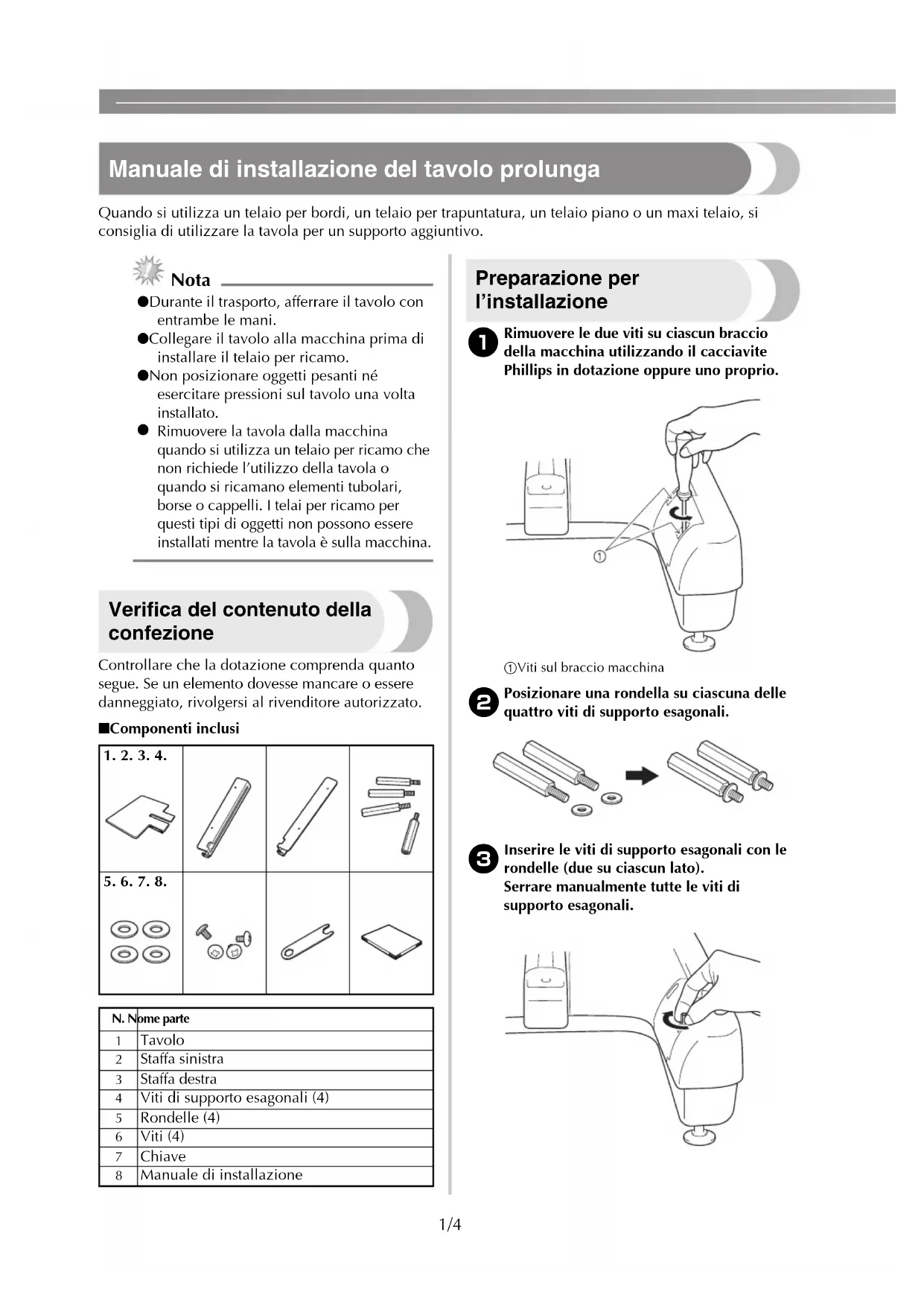

Manuale di installazione del tavolo prolunga

Quando si utilizza un telaio per bordi, un telaio per trapuntatura, un telaio piano o un maxi telaio, si consiglia di utilizzare la tavola per un supporto aggiuntivo.

Nota

●Durante il trasporto, afferrare il tavolo con entrambe le mani.

●Collegare il tavolo alla macchina prima di installare il telaio per ricamo.

●Non posizionare oggetti pesanti né esercitare pressioni sul tavolo una volta installato.

- Rimuovere la tavola dalla macchina quando si utilizza un telaio per ricamo che non richiede l'utilizzo della tavola o quando si ricamano elementi tubolari, borse o cappelli. I telai per ricamo per questi tipi di oggetti non possono essere installati mentre la tavola è sulla macchina.

Verifica del contenuto della confezione

Controllare che la dotazione comprenda quanto segue. Se un elemento dovesse mancare o essere danneggiato, rivolgersi al rivenditore autorizzato.

■Componenti inclusi

1.2.3.4.[IMAGE]
5.6.7.8.

N.	Nome parte
1	Tavolo
2	Staffa sinistra
3	Staffa destra
4	Viti di supporto esagonali (4)
5	Rondelle (4)
6	Viti (4)
7	Chiave
8	Manuale di installazione

Preparazione per l'installazione

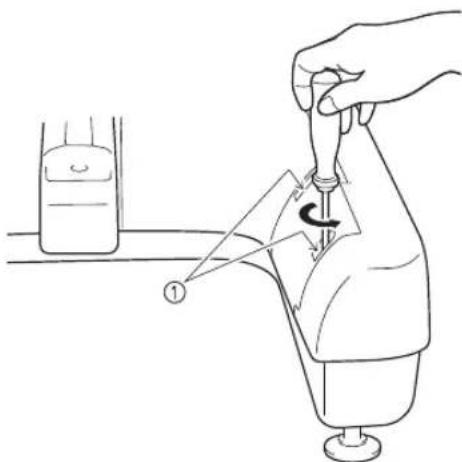

Rimuovere le due viti su ciascun braccio della macchina utilizzando il cacciavite Phillips in dotazione oppure uno proprio.

①Viti sul braccio macchina

2 Posizionare una rondella su ciascuna delle quattro viti di supporto esagonali.

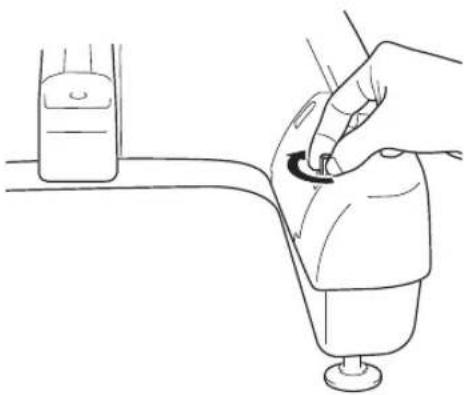

3 Inserire le viti di supporto esagonali con le rondelle (due su ciascun lato). Serrare manualmente tutte le viti di supporto esagonali.

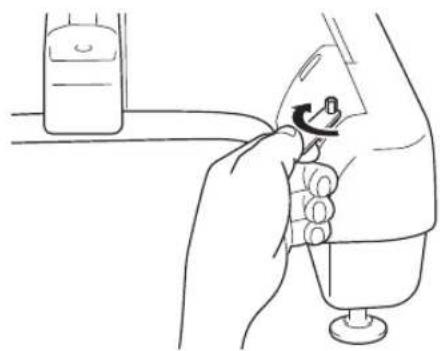

4 Con la chiave in dotazione, serrare a fondo tutte le viti di supporto esagonali (due su ciascun lato).

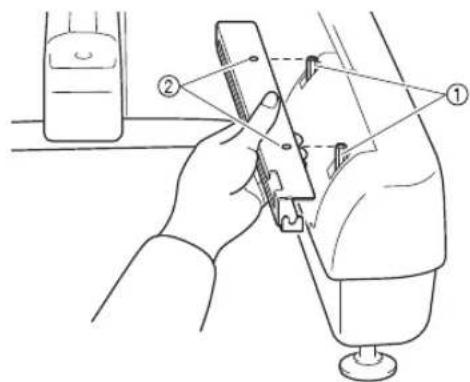

5 Allineare i fori nella staffa destra alle viti di supporto esagonali sul lato destro della macchina.

①Viti di supporto esagonali ②Fori nella staffa destra

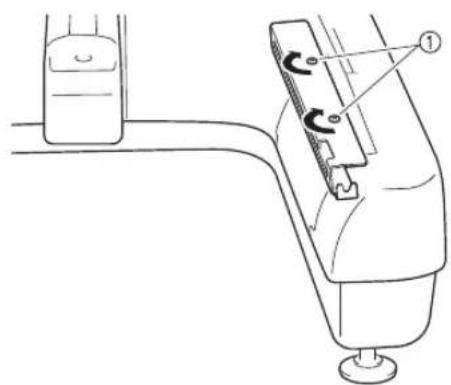

6 Allineare la staffa destra della tavola ai fori nei due supporti esagonali, inserire le viti e serrarle leggermente per tenere la staffa in posizione.

7 Applicare la staffa sinistra della tavola seguendo i passi ⑤ e ⑥ per il lato sinistro.

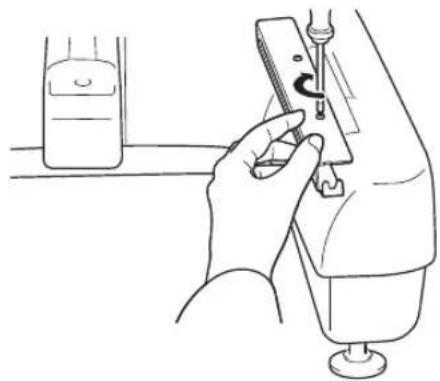

8 Serrare a fondo tutte le viti con il cacciavite Phillips in dotazione con la macchina o con uno di proprietà dell'utente.

Le staffe destra e sinistra sono ora installate sulla macchina.

Promemoria

- Anche se si cuce senza utilizzare la tavola, è possibile lasciare le staffe applicate.

Installazione del tavolo prolunga

1 Allentare le due viti a testa zigrinata di 5-6 giri.

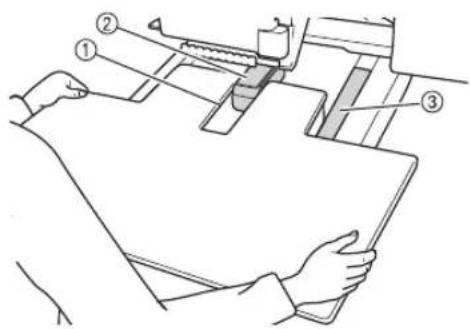

2 Posizionare il tavolo in modo che l'incavo al centro sia allineato al piano della macchina, quindi appoggiare il tavolo sulle piastre di guida.

①Incavo nel tavolo
②Piano della macchina
③Piastra di guida

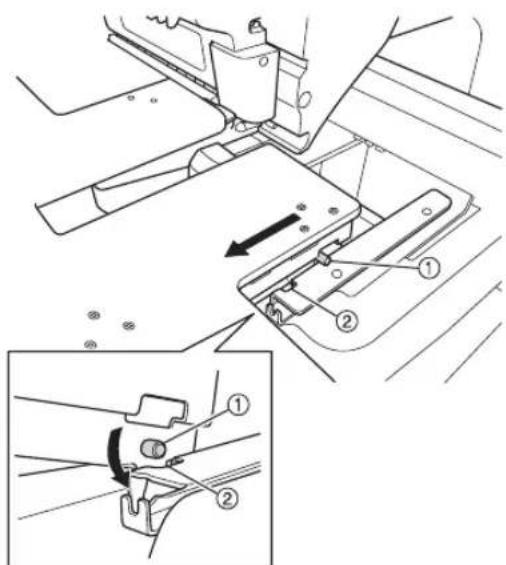

3 Tirare il tavolo verso di sé fino a quando i perni sulle staffe di montaggio (su ciascun lato nella parte inferiore del tavolo) si innestano negli incavi delle piastre di guida.

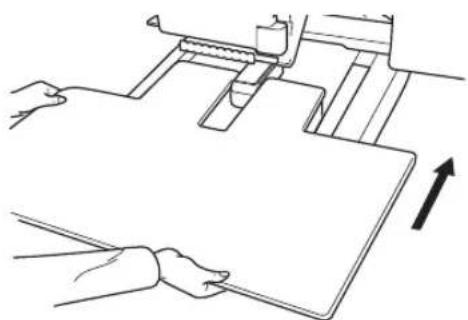

4 Far scorrere il tavolo supportandolo in modo da mantenerlo livellato. Spingere il tavolo fino a farlo toccare leggermente la macchina.

- Se il tavolo si muove con difficoltà, sollevarlo di poco, quindi inserirlo nuovamente.

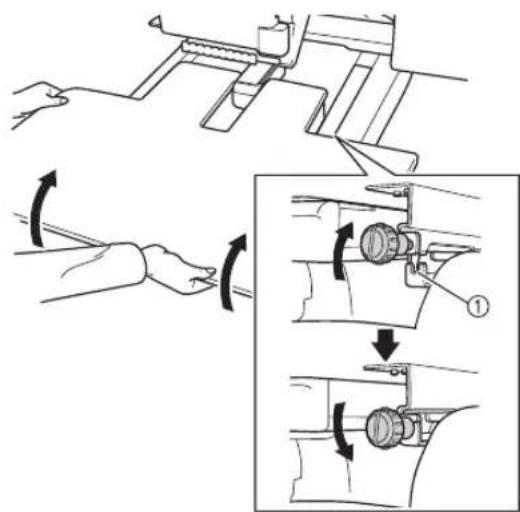

5 Osservando dal basso, sollevare leggermente il tavolo, quindi abbassarlo in modo che la vite si innesti nell'incavo sulla parte frontale della piastra di guida.

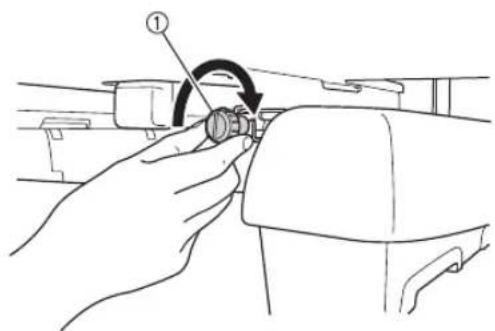

6 Serrare le due viti a testa zigrinata in modo da fissare il tavolo.

①Vite a testa zigrinata

Rimozione del tavolo prolunga

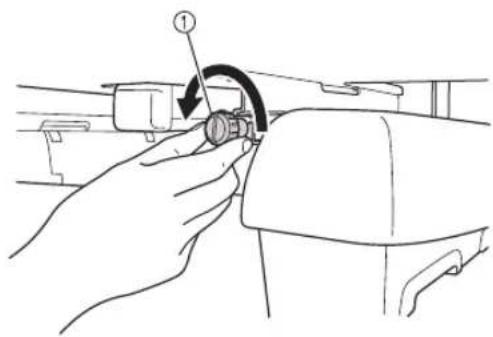

1 Allentare le due viti a testa zigrinata, sollevare il tavolo, quindi estrarlo tirandolo verso di sé.

①Vite a testa zigrinata

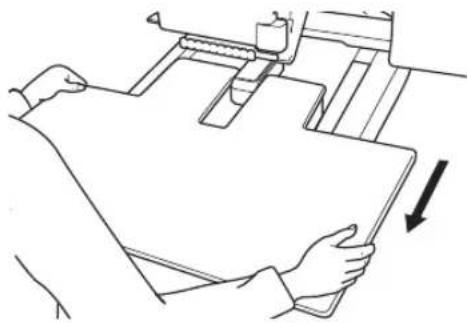

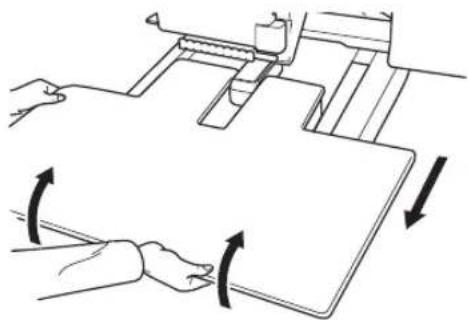

2 Estrarre delicatamente il tavolo senza colpire la macchina.

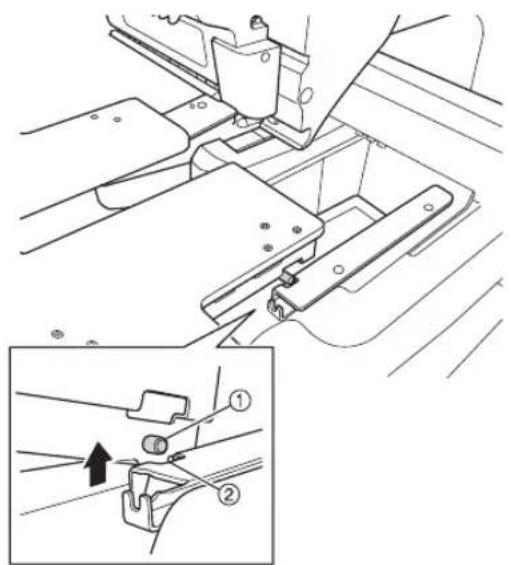

3 Dopo che i perni su ciascun lato hanno raggiunto gli incavi nelle piastre di guida, sollevare il tavolo per togliere i perni dagli incavi.

①Perno
②Incavo
Rimuovere il tavolo dalla macchina.

4 Serrare leggermente le viti a testa zigrinata sulla tavola onde evitarne la perdita.
