GEBRUIKSAANWIJZING PRWT 1 BROTHER

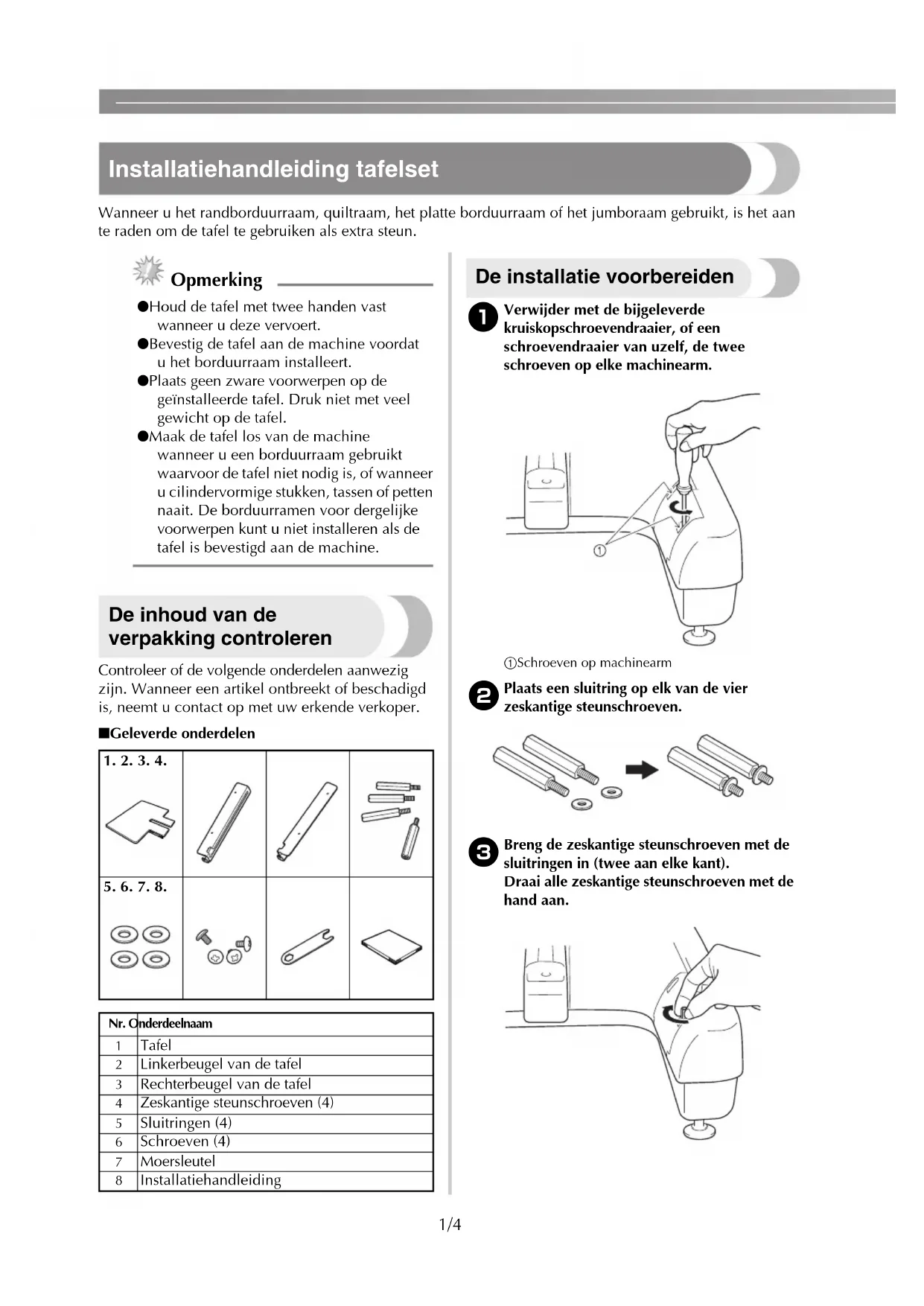

Installatiehandleiding tafelset

Wanneer u het randborduurraam, quiltraam, het platte borduurraam of het jumboraam gebruikt, is het aan te raden om de tafel te gebruiken als extra steun.

Opmerking

●Houd de tafel met twee handen vast wanneer u deze vervoert.

- Bevestig de tafel aan de machine voordat u het borduurraam installeert.

-Plaats geen zware voorwerpen op de geïnstalleerde tafel. Druk niet met veel gewicht op de tafel.

●Maak de tafel los van de machine wanneer u een borduurraam gebruikt waarvoor de tafel niet nodig is, of wanneer u cilindervormige stukken, tassen of petten naait. De borduurramen voor dergelijke voorwerpen kunt u niet installeren als de tafel is bevestigd aan de machine.

De inhoud van de verpakking controleren

Controleer of de volgende onderdelen aanwezig zijn. Wanneer een artikel ontbreekt of beschadigd is, neemt u contact op met uw erkende verkoper.

■Geleverde onderdelen

1.2.3.4.[IMAGE]
5.6.7.8.

Nr.	Onderdeelnaam
1	Tafel
2	Linkerbeugel van de tafel
3	Rechterbeugel van de tafel
4	Zeskantige steunschroeven (4)
5	Sluitringen (4)
6	Schroeven (4)
7	Moersleutel
8	Installatiehandleiding

De installatie voorbereiden

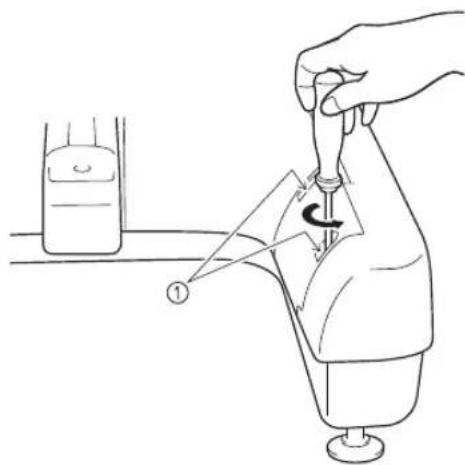

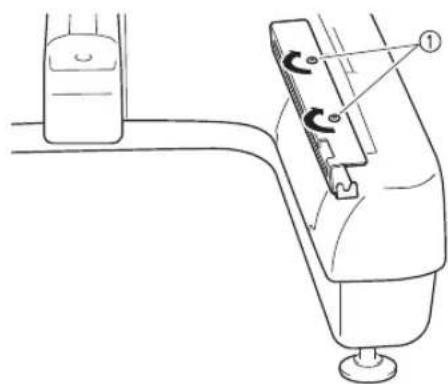

1 Verwijder met de bijgeleverde kruiskopschroevendraaier, of een schroevendraaier van uzelf, de twee schroeven op elke machinearm.

①Schroeven op machinearm

2 Plaats een sluitring op elk van de vier zeskantige steunschroeven.

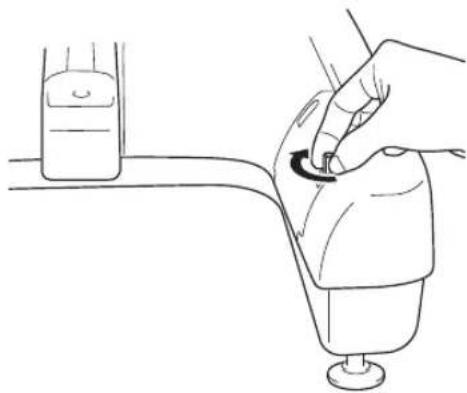

3 Breng de zeskantige steunschroeven met de sluitringen in (twee aan elke kant). Draai alle zeskantige steunschroeven met de hand aan.

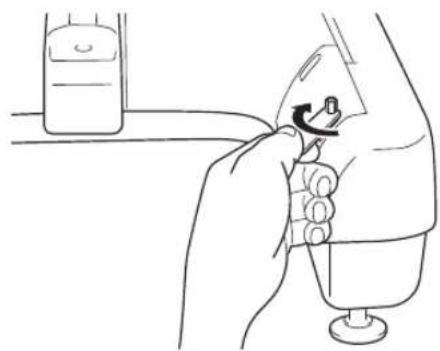

4 Draai met de bijgeleverde moersleutel alle zeskantige steunschroeven stevig aan (twee aan elke kant).

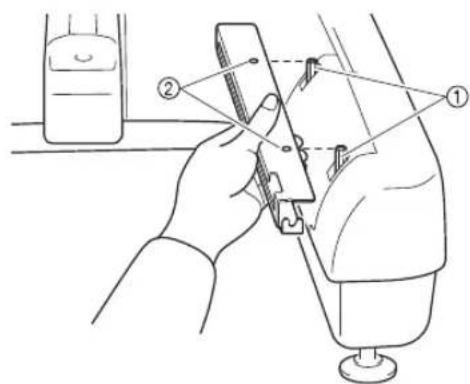

5 Houd de gaten van de rechterbeugel van de tafel tegenover de zeskantige steunschroeven aan de rechterkant van de machine.

6 Houd de rechterbeugel van de tafel tegenover de gaten in de twee zeskantige steunen. Steek de schroeven erin en draai deze enigszins aan, zodat de beugel op zijn plaats blijft.

7 Bevestig de linkerbeugel van de tafel volgens stap 5 en 6 voor de linkerkant.

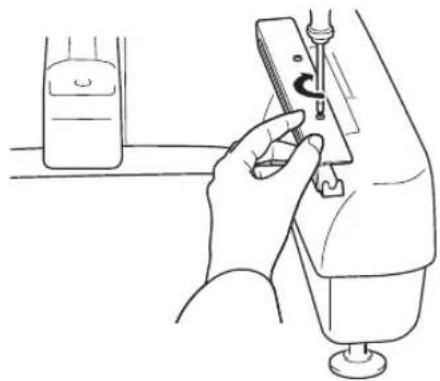

8 Draai met de bijgeleverde kruiskopschroevendraaier, of met een schroevendraaier van uzelf, alle schroeven stevig vast.

De rechter- en linkerbeugel van de tafel zijn bevestigd aan de machine.

Memo

- Ook als u naait zonder de tafel te gebruiken, kunt u de beugels aan de machine bevestigd laten.

De tafel installeren

1 Draai de twee duimschroeven 5 tot 6 slagen los.

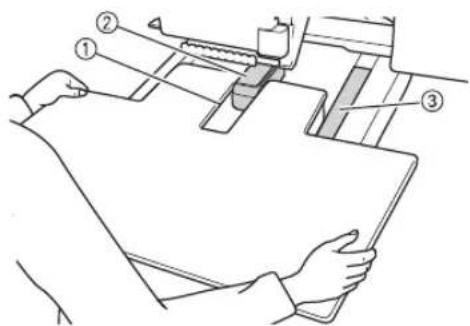

2 Plaats de tafel zodanig dat de inkeping in het midden is uitgelijnd met de machinebodem. Plaats vervolgens de tafel plat op de geleiderplaten.

①Inkeping in tafel
②Machinebodem
③Geleiderplaat

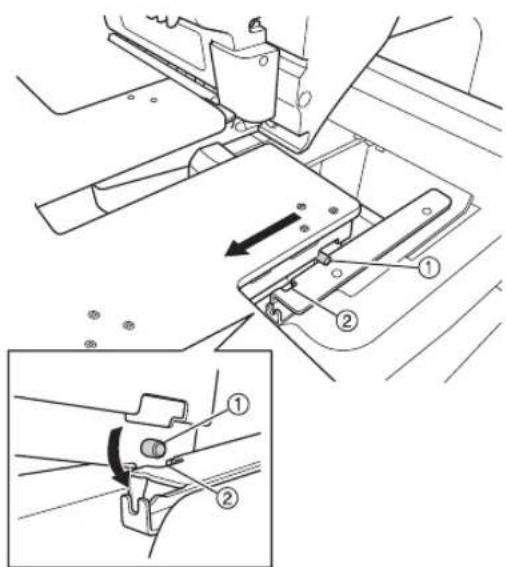

3 Trek de tafel langzaam naar u toe totdat de pennen op de bevestigingsbeugels (bevestigd aan weerszijden aan de onderkant van de tafel) in de inkepingen in de geleiderplaten passen.

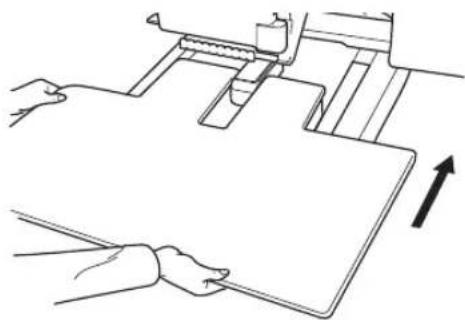

4 Schuif de tafel naar binnen terwijl u deze horizontaal houdt. Blijf zacht tegen de tafel duwen totdat hij de machine raakt.

- Als de tafel niet soepel naar binnen gaat, tilt u deze iets op en schuift u hem naar binnen.

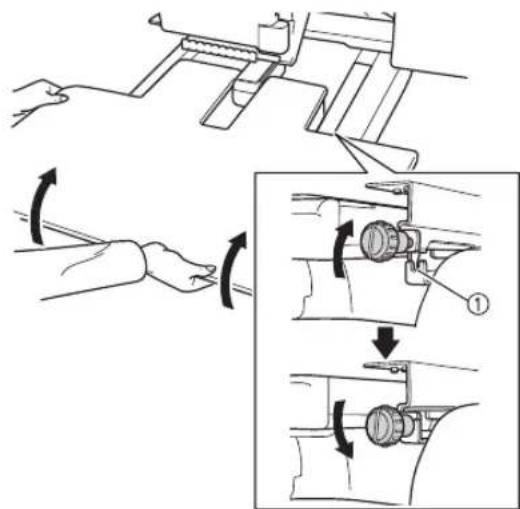

5 Kijk onder de tafel, licht hem iets op en laat hem dan zakken zodat de schroef in de inkeping voor op de geleiderplaat past.

①Inkeping voor op geleiderplaat

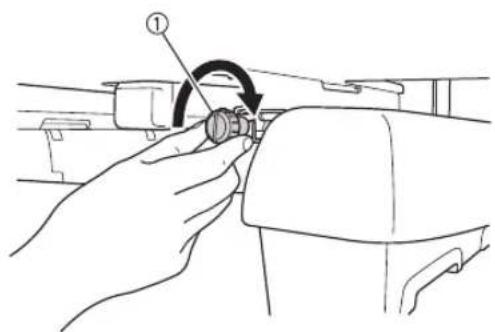

6 Draai de twee duimschroeven vast, zodat de tafel stevig op zijn plaats zit.

De tafel verwijderen

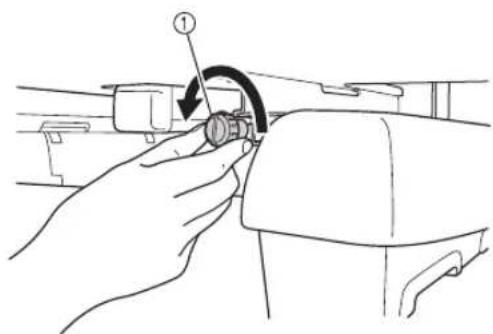

1 Draai de twee duimschroeven los. Licht de tafel op en trek hem naar u toe.

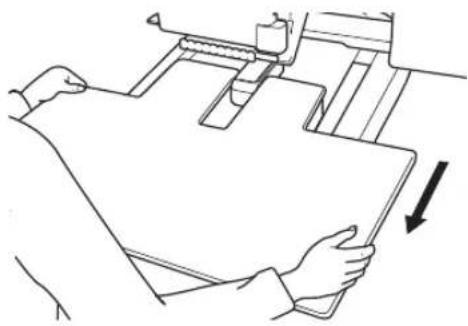

2 Trek de tafel zorgvuldig naar buiten zodat hij de machine niet raakt.

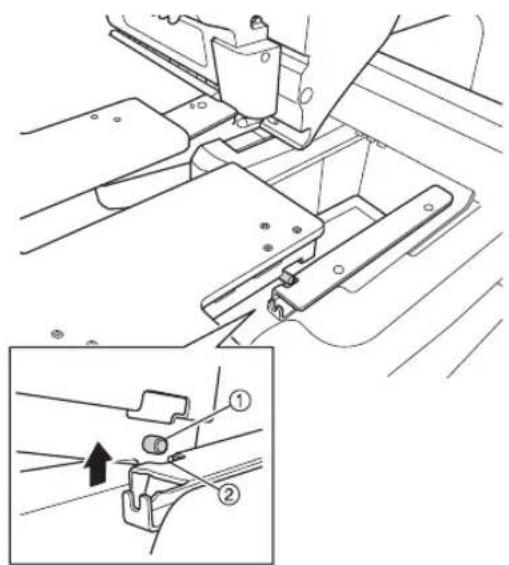

3 Wanneer de pennen aan weerszijden bij de inkepingen in de geleiderplaten komen, tilt u de tafel omhoog om de pennen door de inkepingen te halen.

①Pen
②Inkeping
Neem de tafel uit de machine.

4 Draai de duimschroeven op de tafel iets aan, zodat u ze niet kwijtraakt.
