MANUAL DE USUARIO PRWT 1 BROTHER

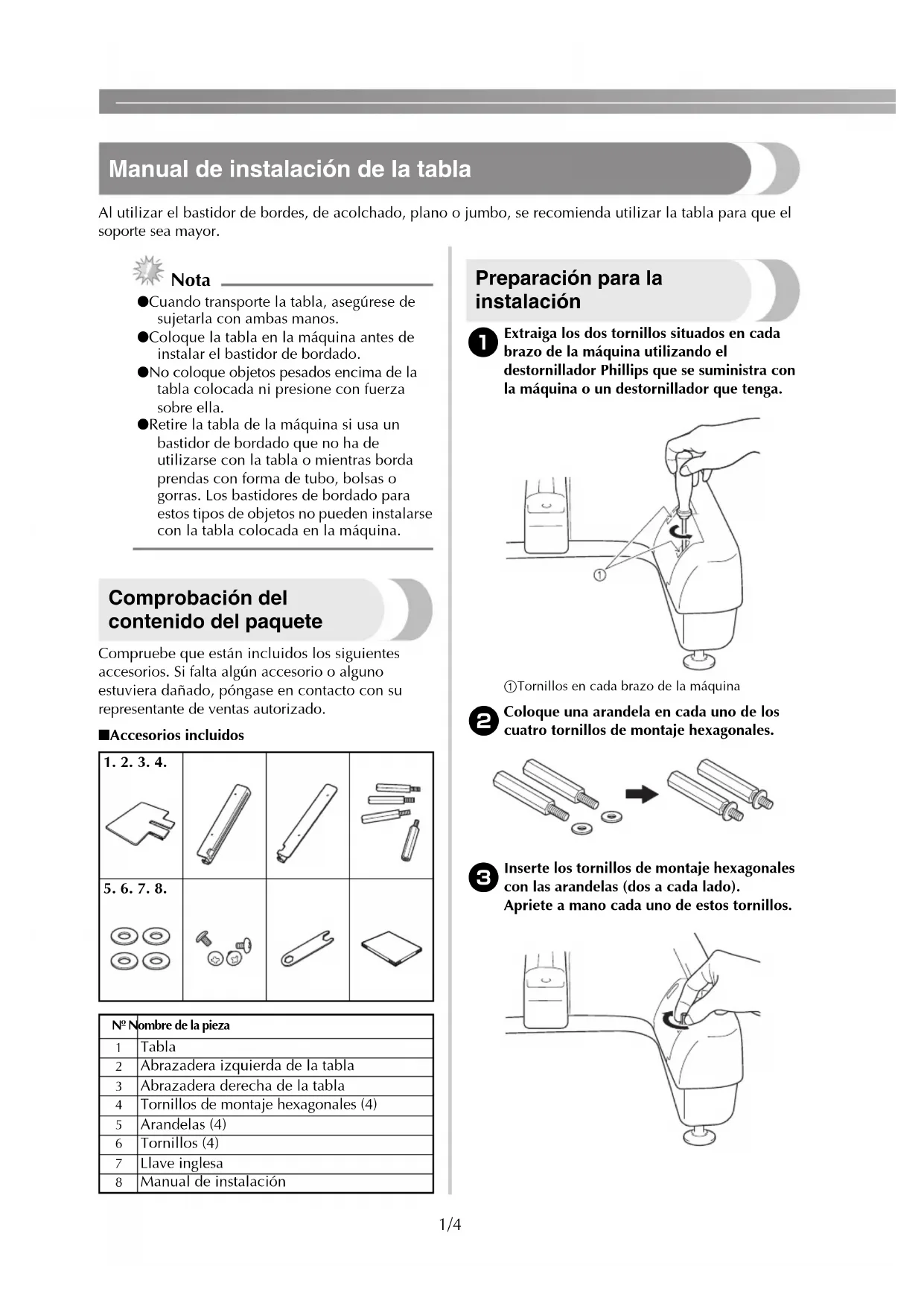

1/4 Manual de instalación de la tabla Al utilizar el bastidor de bordes, de acolchado, plano o jumbo, se recomienda utilizar la tabla para que el soporte sea mayor. Nota ● Cuando transporte la tabla, asegúrese de sujetarla con ambas manos. ● Coloque la tabla en la máquina antes de instalar el bastidor de bordado. ● No coloque objetos pesados encima de la tabla colocada ni presione con fuerza sobre ella. ● Retire la tabla de la máquina si usa un bastidor de bordado que no ha de utilizarse con la tabla o mientras borda prendas con forma de tubo, bolsas o gorras. Los bastidores de bordado para estos tipos de objetos no pueden instalarse con la tabla colocada en la máquina. Comprobación del contenido del paquete Compruebe que están incluidos los siguientes accesorios. Si falta algún accesorio o alguno estuviera dañado, póngase en contacto con su representante de ventas autorizado. ■ Accesorios incluidos Preparación para la instalación

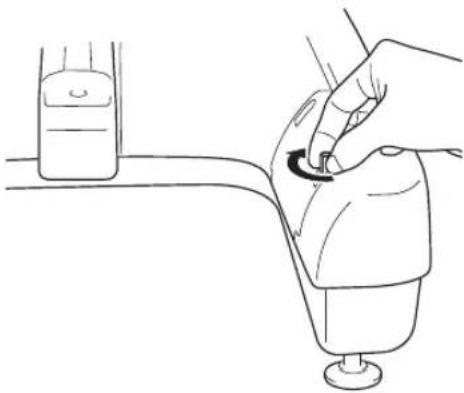

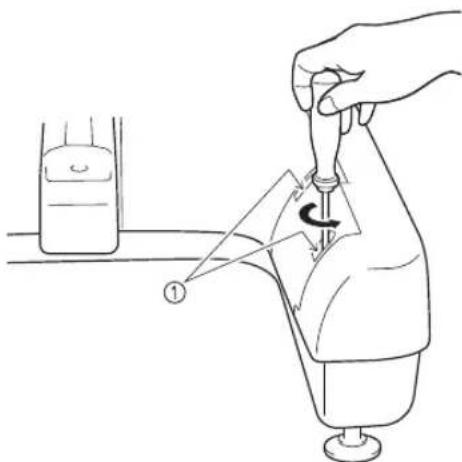

Extraiga los dos tornillos situados en cada brazo de la máquina utilizando el destornillador Phillips que se suministra con la máquina o un destornillador que tenga. 1 Tornillos en cada brazo de la máquina

Coloque una arandela en cada uno de los cuatro tornillos de montaje hexagonales.

Inserte los tornillos de montaje hexagonales con las arandelas (dos a cada lado). Apriete a mano cada uno de estos tornillos.

Nº Nombre de la pieza

Abrazadera izquierda de la tabla

Abrazadera derecha de la tabla

Tornillos de montaje hexagonales (4)

Manual de instalaciónESPAÑOL 2/4

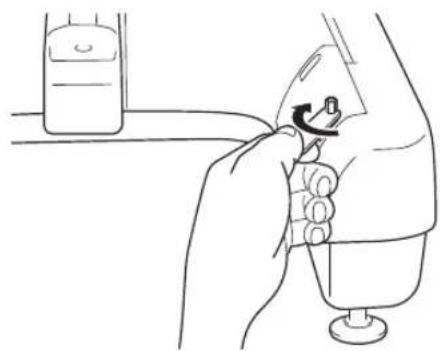

Utilizando la llave inglesa incluida, apriete bien cada tornillo de montaje hexagonal (dos a cada lado).

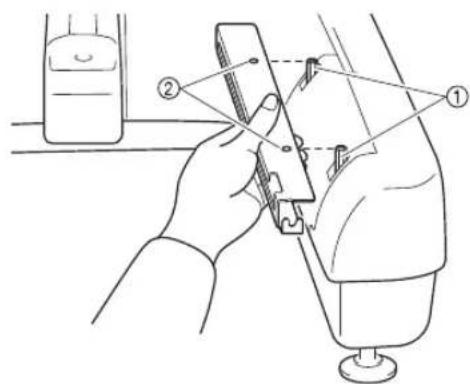

Alinee los orificios de la abrazadera derecha de la tabla con los tornillos de montaje hexagonales situados en la parte derecha de la máquina. 1 Tornillos de montaje hexagonales 2 Orificios de la abrazadera derecha de la tabla

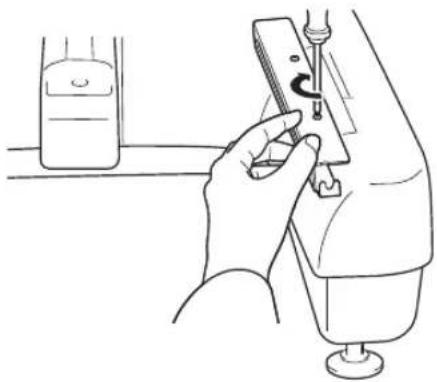

Haga coincidir la abrazadera derecha de la tabla con los orificios de los dos soportes hexagonales, inserte los tornillos y apriételos ligeramente para colocar la abrazadera en su lugar. 1 Tornillos

Coloque la abrazadera izquierda de la tabla siguiendo los pasos 5 y 6 para el lado izquierdo.

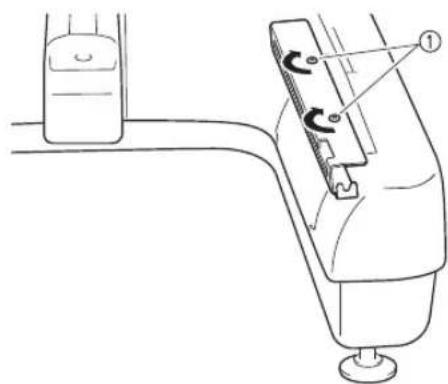

Utilizando el destornillador Phillips que se suministra con la máquina o un destornillador que tenga, apriete bien todos los tornillos. X Las abrazaderas izquierda y derecha de la tabla están colocadas en la máquina. Recuerde ● Incluso si cose sin utilizar la tabla, puede dejar las abrazaderas colocadas.—————————————————————————————————————————————————————————————————————————————————

3/4 Colocación de la tabla

Afloje los dos tornillos de mariposa 5 ó 6 vueltas.

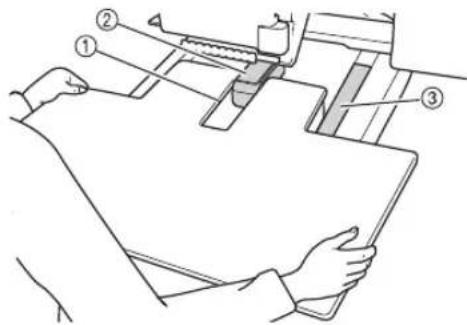

Coloque la tabla de manera que la muesca en el centro quede alineada con la plataforma de la máquina y, a continuación, coloque la tabla plana sobre las placas de las guías. 1 Muesca en la tabla 2 Plataforma de la máquina 3 Placa de la guía

Tire de la tabla hacia usted hasta que las patillas de las abrazaderas de montaje (colocadas a cada lado en la parte inferior de la tabla) encajen en las muescas de las placas de las guías. 1 Patilla 2 Muesca

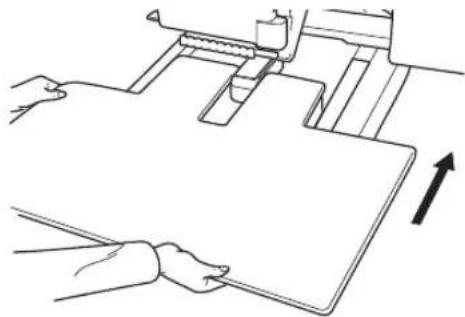

Inserte la tabla sujetándola para que quede nivelada. Empuje la tabla hasta que toque ligeramente la máquina.

• Si la tabla no se mueve con suavidad, levántela un poco y luego insértela.

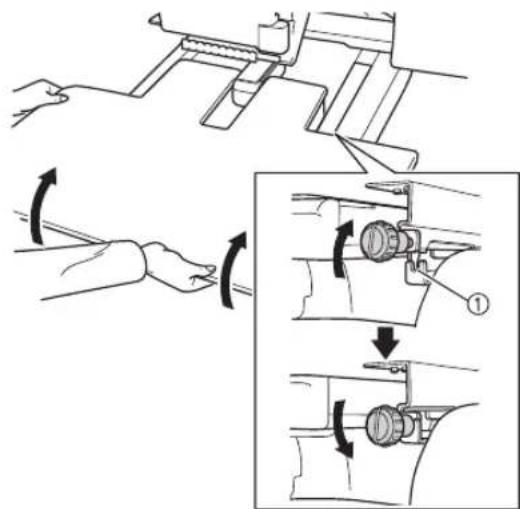

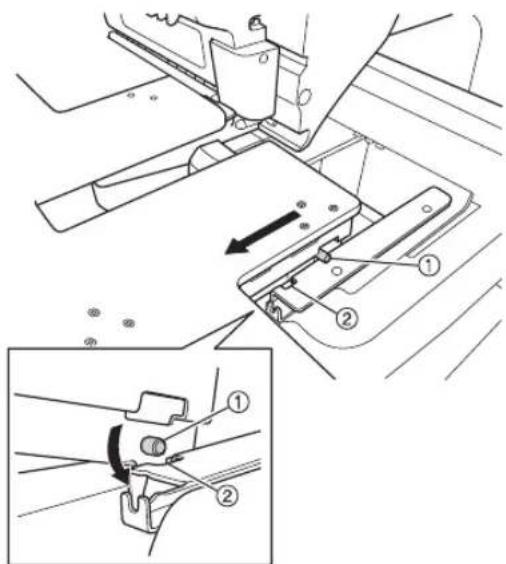

Desde la parte inferior de la tabla, levántela un poco y luego bájela para que el tornillo encaje en la muesca situada en la parte delantera de la placa de la guía. 1 Muesca en la parte delantera

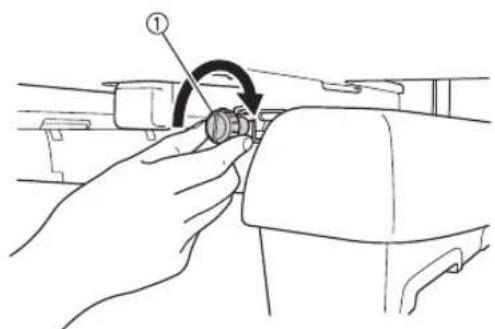

Apriete los dos tornillos de mariposa para que la tabla quede sujeta. 1 Tornillo de mariposa4/4

Extracción de la tabla

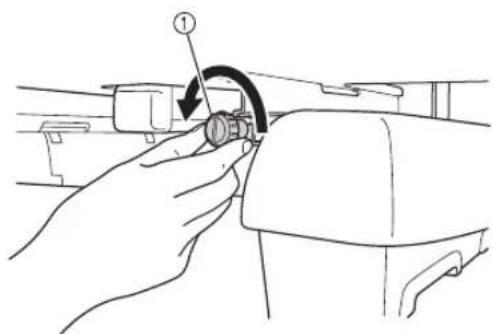

Afloje los dos tornillos de mariposa, levante la tabla y luego tire de ella hacia usted. 1 Tornillo de mariposa

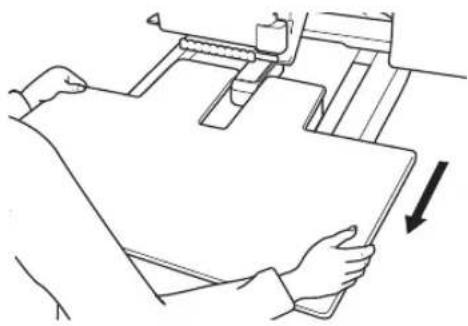

Extraiga cuidadosamente la tabla de manera que no golpee la máquina.

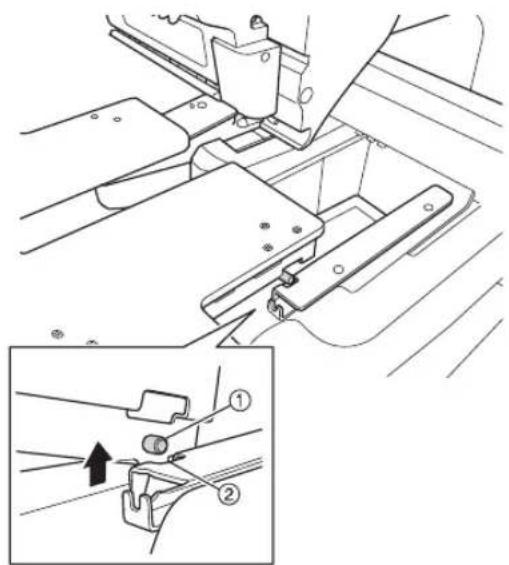

Cuando las patillas de cada lado lleguen a las muescas de las placas de las guías, levante la tabla para extraer las patillas de las muescas. 1 Patilla 2 Muesca X Retire la tabla de la máquina.
