使用説明書 PRWT 1 BROTHER

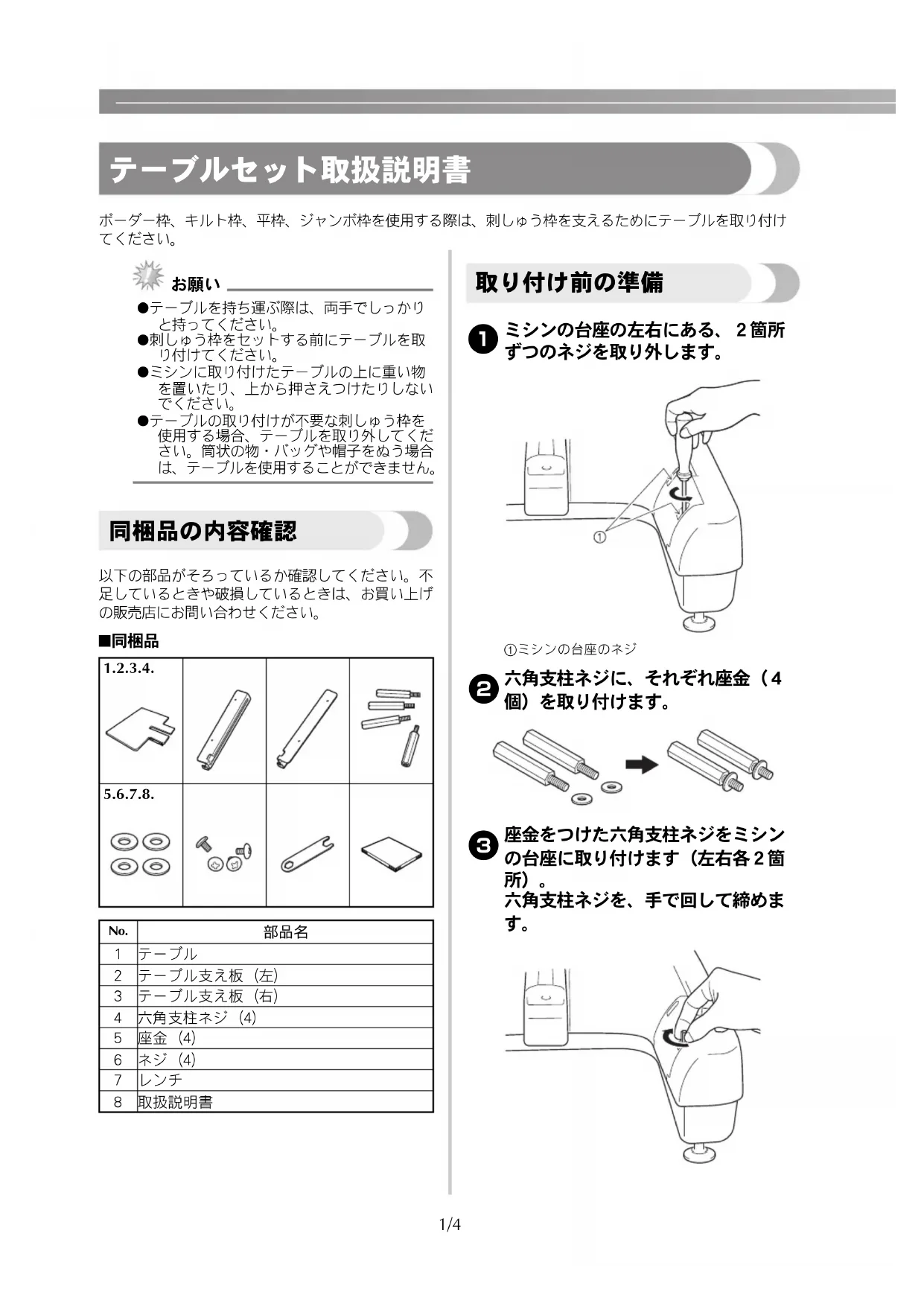

ボーダー枠、キルト枠、平枠、ジャンボ枠を使用する際は、刺しゅう枠を支えるためにテーブルを取り付けてください。

お願い

●テーブルを持ち運ぶ際は、両手でしっかりと持ってください。
●刺しゅう枠をセットする前にテーブルを取り付けてください。
●ミシンに取り付けたテーブルの上に重い物を置いたり、上から押さえつけたりしないでください。
●テーブルの取り付けが不要な刺しゅう枠を使用する場合、テーブルを取り外してください。筒状の物・バッグや帽子をぬう場合は、テーブルを使用することができません。

同梱品の内容確認

以下の部品がそろっているか確認してください。不足しているときや破損しているときは、お買い上げの販売店にお問い合わせください。

■同梱品

1.2.3.4.
5.6.7.8.

No.	部品名
1	テーブル
2	テーブル支え板(左)
3	テーブル支え板(右)
4	六角支柱ネジ(4)
5	座金(4)
6	ネジ(4)
7	レンチ
8	取扱説明書

取り付け前の準備

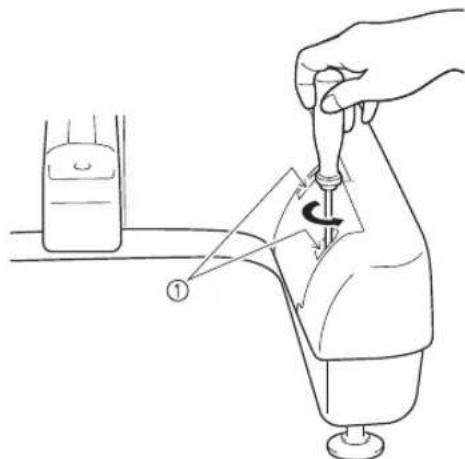

① ミシンの台座の左右にある、2箇所ずつのネジを取り外します。

② 六角支柱ネジに、それぞれ座金（4個）を取り付けます。

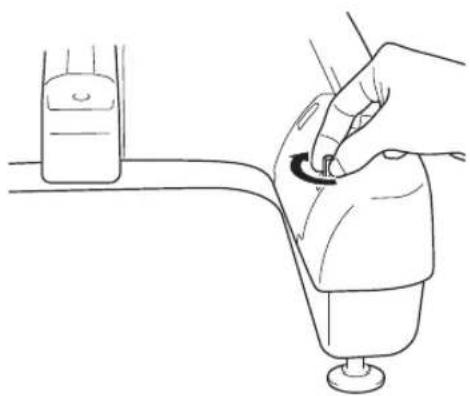

③ 座金をつけた六角支柱ネジをミシンの台座に取り付けます（左右各2箇所）。六角支柱ネジを、手で回して締めます。

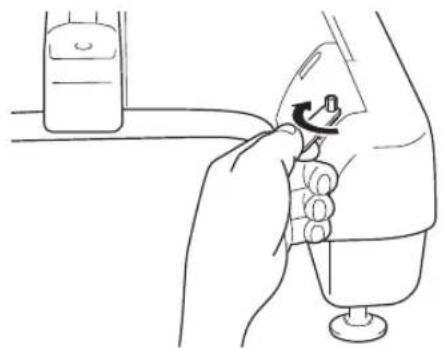

4 付属のレンチを使って、さらにしっかりと六角支柱ネジを締めます（左右各2箇所）。

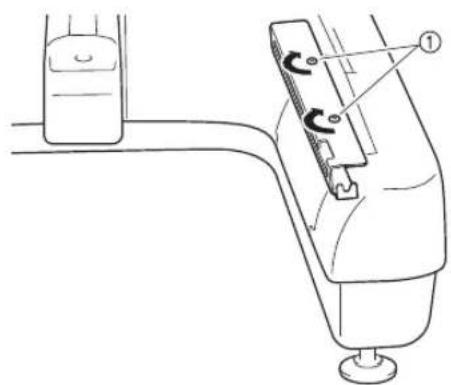

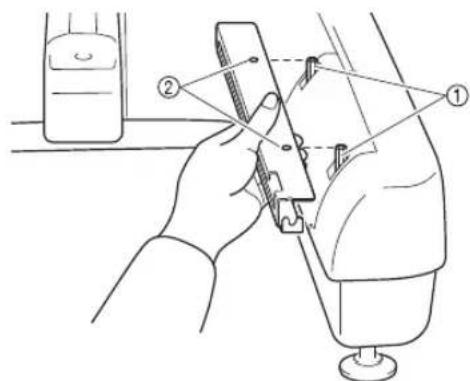

⑤ ミシンの右側の六角支柱ネジに、テーブル支え板（右）の穴をあわせます。

①テーブル支え板（右）の穴 ②六角支柱ネジ

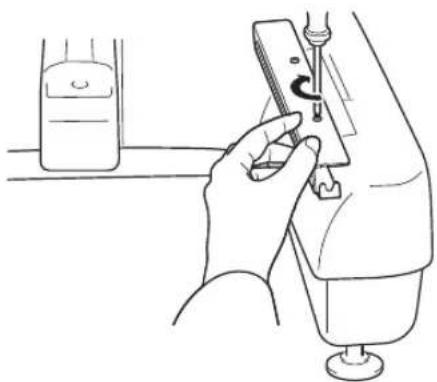

⑥ テーブル支え板（右）の穴と六角支柱ネジの穴（2箇所）を合わせ、付属のネジで軽く固定します。2 箇所とも手で軽くネジを回して固定します。

⑦ 手順⑤～⑥と同様に、ミシンの左側にテーブル支え板（左）を取り付けます。

8 ミシンに付属のプラスドライバーか、お手持ちのドライバーを使い、ネジをしっかりと固定します。

▶ テーブル支え板（右）と（左）がミシンに取り付けられました。

お知らせ

●テーブルを使用しないときも、テーブル支え板を取り外さずにミシンを使用できます。

テーブルを取り付ける

① つまみボルトを 5 ～ 6 回、回してゆるめます。

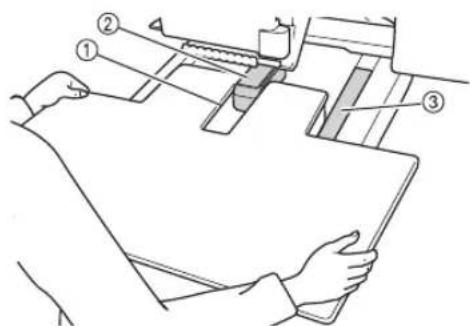

② テーブルの中心の切り込みが、ミシン台に入るように置いて、テーブル支え板と水平に持ちます。

①テーブルの切り込み
②ミシン台
③テーブル支え板

③ テーブル裏側に二箇所ある取り付け金具のピンがテーブル支え板の切り込みと位置が合うまで、テーブルをゆっくりと引き出します。

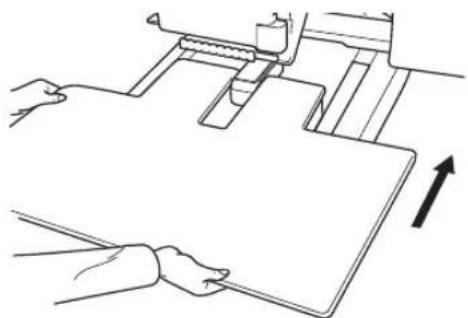

4 テーブルが水平になるように支えながら奥に押し込みます。テーブルの端がミシンに軽く当たるまで押します。

- テーブルがスムーズに動かない場合は、軽く持ち上げてから押し込んでください。

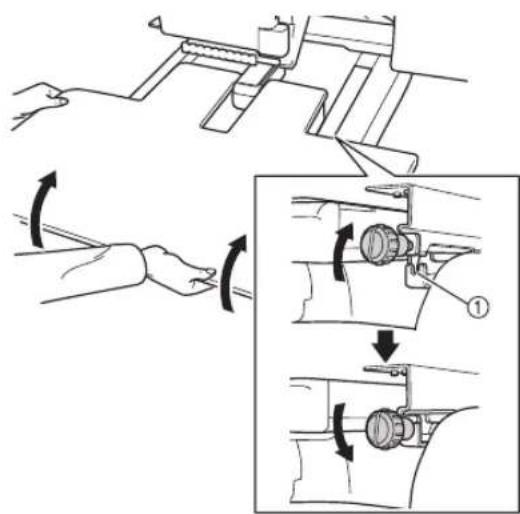

⑤ テーブルを軽く持ち上げ、下を見ながら、テーブル支え板の前方にあるミゾにつまみボルトが入るように下げます。

⑥ 二箇所のつまみボルトを締めて、 テーブルを固定します。

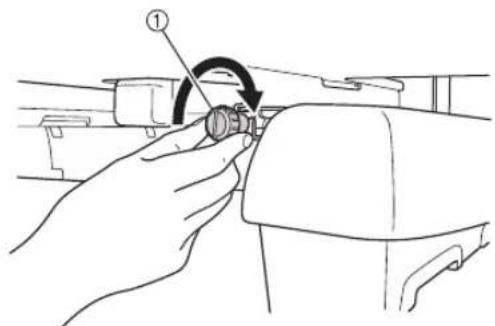

① 二箇所のつまみボルトをゆるめ、テーブルを持ち上げてから、手前に引き出します。

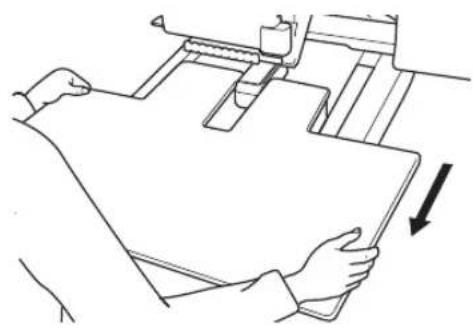

② ミシンにぶつけないように注意しながら、テーブルを引き出します。

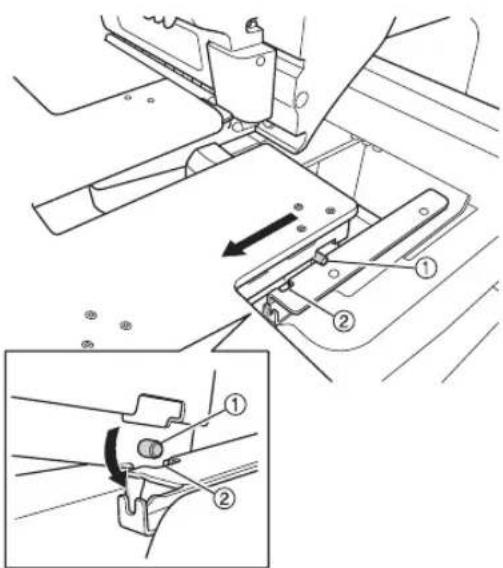

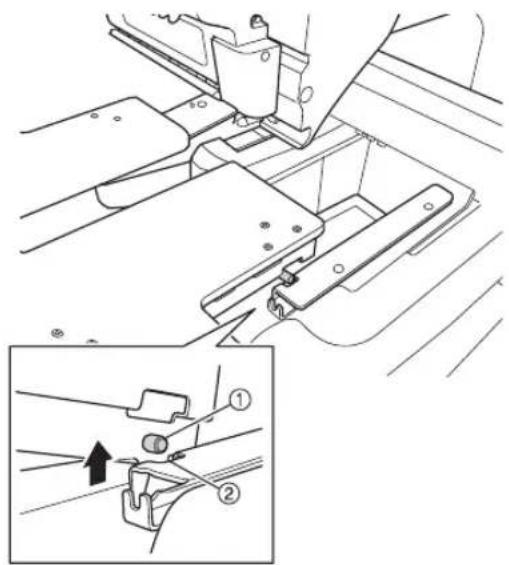

③ テーブル支え板の切り込みから、 テーブルのピンがそれぞれ見えたら、 切り込みからピンが出てくるように テーブルを持ち上げます。

①ピン
②切り込み
▶ ミシンからテーブルを取り外します。

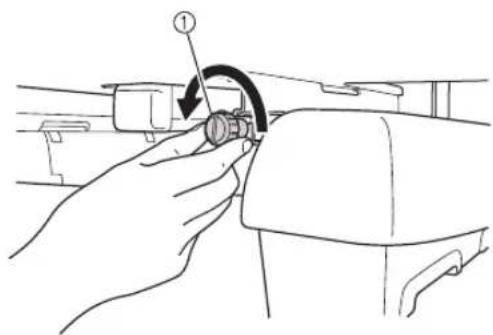

④ テーブルのつまみボルトを締めます。 つまみボルトを紛失しないようにしてください。
