MANUALE UTENTE Innovis 770E BROTHER

uit en weer aan.21 — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — Italiano

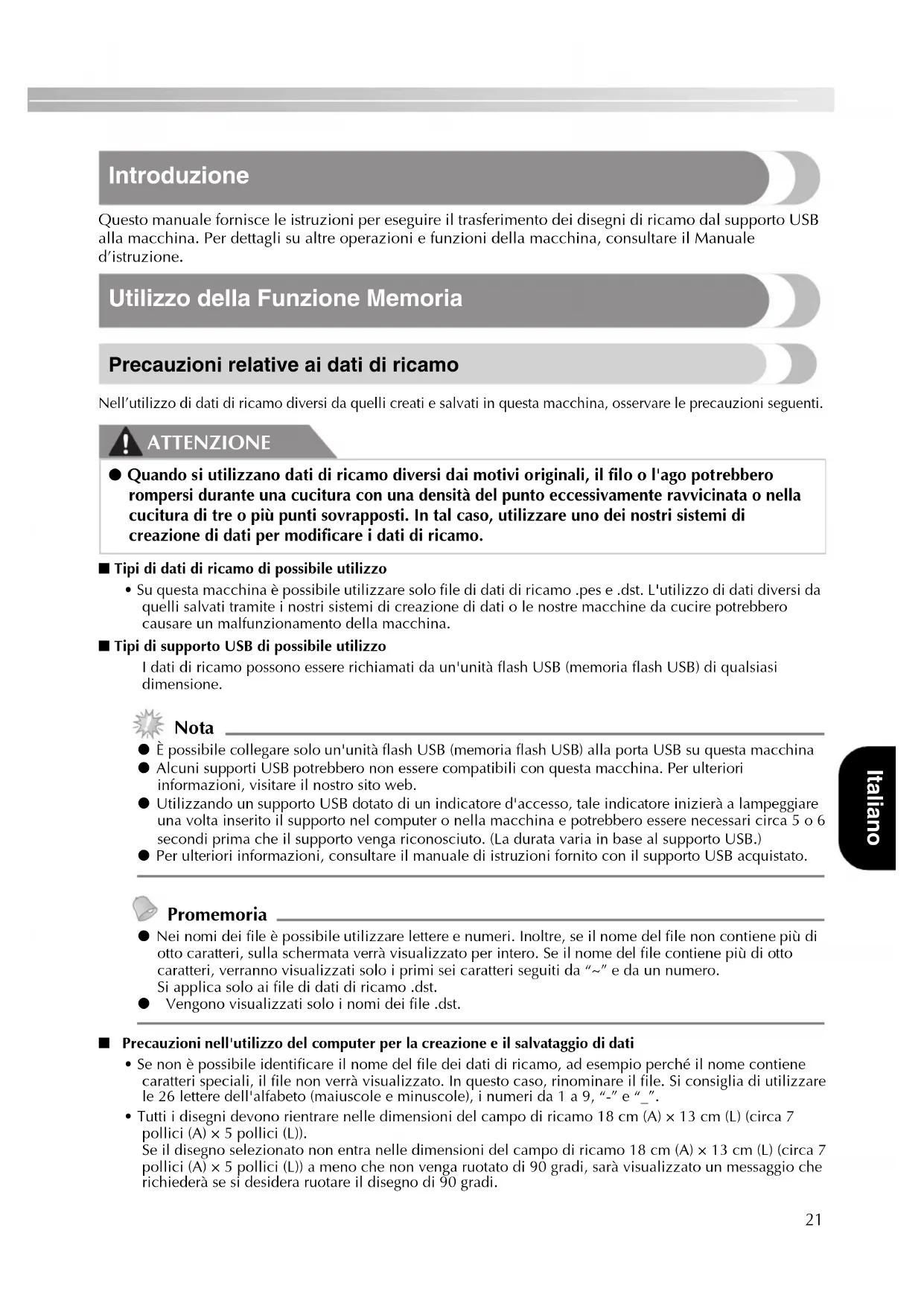

Introduzione Questo manuale fornisce le istruzioni per eseguire il trasferimento dei disegni di ricamo dal supporto USB alla macchina. Per dettagli su altre operazioni e funzioni della macchina, consultare il Manuale d’istruzione. Utilizzo della Funzione Memoria

Precauzioni relative ai dati di ricamo

Nell’utilizzo di dati di ricamo diversi da quelli creati e salvati in questa macchina, osservare le precauzioni seguenti.

ATTENZIONE ■ Tipi di dati di ricamo di possibile utilizzo• Su questa macchina è possibile utilizzare solo file di dati di ricamo .pes e .dst. L'utilizzo di dati diversi da quelli salvati tramite i nostri sistemi di creazione di dati o le nostre macchine da cucire potrebbero causare un malfunzionamento della macchina.■ Tipi di supporto USB di possibile utilizzoI dati di ricamo possono essere richiamati da un'unità flash USB (memoria flash USB) di qualsiasi dimensione.

z È possibile collegare solo un'unità flash USB (memoria flash USB) alla porta USB su questa macchina

z Alcuni supporti USB potrebbero non essere compatibili con questa macchina. Per ulteriori informazioni, visitare il nostro sito web. z Utilizzando un supporto USB dotato di un indicatore d'accesso, tale indicatore inizierà a lampeggiare una volta inserito il supporto nel computer o nella macchina e potrebbero essere necessari circa 5 o 6 secondi prima che il supporto venga riconosciuto. (La durata varia in base al supporto USB.) z Per ulteriori informazioni, consultare il manuale di istruzioni fornito con il supporto USB acquistato.

z Nei nomi dei file è possibile utilizzare lettere e numeri. Inoltre, se il nome del file non contiene più di

otto caratteri, sulla schermata verrà visualizzato per intero. Se il nome del file contiene più di otto caratteri, verranno visualizzati solo i primi sei caratteri seguiti da “~” e da un numero. Si applica solo ai file di dati di ricamo .dst.z Vengono visualizzati solo i nomi dei file .dst. ■ Precauzioni nell'utilizzo del computer per la creazione e il salvataggio di dati • Se non è possibile identificare il nome del file dei dati di ricamo, ad esempio perché il nome contiene caratteri speciali, il file non verrà visualizzato. In questo caso, rinominare il file. Si consiglia di utilizzare le 26 lettere dell'alfabeto (maiuscole e minuscole), i numeri da 1 a 9, “-” e “_”.• Tutti i disegni devono rientrare nelle dimensioni del campo di ricamo 18 cm (A) × 13 cm (L) (circa 7 pollici (A) × 5 pollici (L)). Se il disegno selezionato non entra nelle dimensioni del campo di ricamo 18 cm (A) × 13 cm (L) (circa 7 pollici (A) × 5 pollici (L)) a meno che non venga ruotato di 90 gradi, sarà visualizzato un messaggio che richiederà se si desidera ruotare il disegno di 90 gradi. ● Quando si utilizzano dati di ricamo diversi dai motivi originali, il filo o l'ago potrebbero rompersi durante una cucitura con una densità del punto eccessivamente ravvicinata o nella cucitura di tre o più punti sovrapposti. In tal caso, utilizzare uno dei nostri sistemi di creazione di dati per modificare i dati di ricamo.22

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

• I file .pes salvati con un numero di punti, un numero di colori e un numero di motivi combinati superiore

ai limiti specificati non possono essere visualizzati. Utilizzare uno dei nostri originali sistemi di creazione

di dati per modificare lo schema di ricamo in modo che sia conforme alle specifiche.

• La macchina riconoscerà i dati di ricamo anche se l'unità da ricamo non è montata.

• Salvare i disegni nella directory principale del supporto USB. Se i dati di ricamo sono salvati un una

cartella sul supporto USB, tali dati non possono essere ripristinati dalla macchina.

■ Dati di ricamo Tajima (.dst)

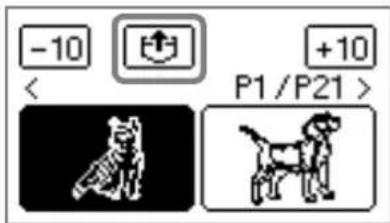

• Quando viene importato un file .dst, l'unico modo per poter visualizzare il ricamo è quello di

selezionare il disegno (nome del file).

Premere quindi per visualizzare il ricamo sulla schermata.

Trasferimento dei disegni di ricamo

dal computer alla macchina

z È possibile collegare solo un'unità flash USB

(memoria flash USB) alla porta USB su

z Un disegno di ricamo può essere trasferito

nella macchina da un supporto USB

contenente i dati per un massimo di 200

z I disegni di ricamo non possono essere

trasferiti nella macchina se il supporto USB

contiene i dati di oltre 200 disegni di

ricamo. In questo caso, ridurre il numero di

disegni salvati sul supporto USB.

z Inoltre, se i disegni da ricamo contengono

una quantità troppo elevata di colori (questo

numero può variare all'interno dei disegni

stessi), potrebbe non essere possibile

trasferire un disegno da ricamo nella

macchina, anche se sul supporto USB è stato

salvato un numero inferiore a 200 disegni.

Anche in questo caso, ridurre il numero di

disegni salvati sul supporto USB.

z Salvare i disegni nella directory principale

del supporto USB. Se i dati di ricamo sono

salvati un una cartella sul supporto USB, tali

dati non possono essere ripristinati dalla

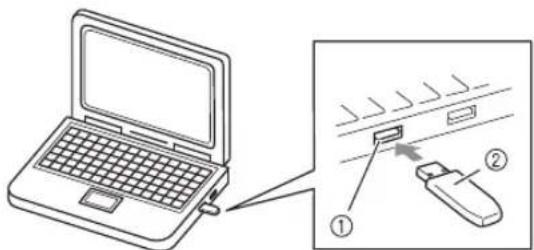

Inserire il supporto USB nella porta USB sul

a Porta USB sul computer

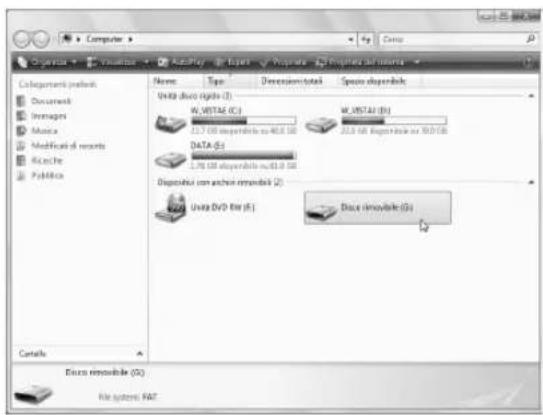

L'icona “Disco rimovibile” sarà visualizzata in

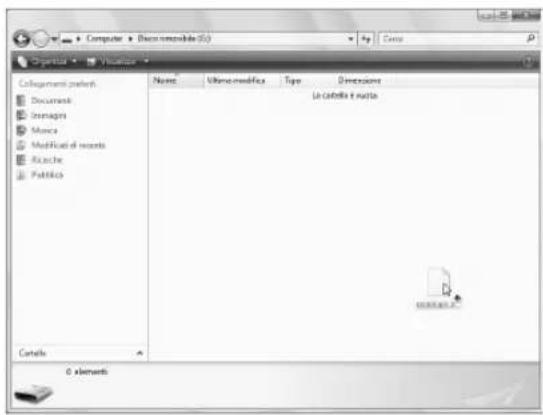

Copiare i dati del motivo su “Disco

Rimuovere con sicurezza il supporto USB dalla

porta USB del computer.

a Porta USB sul computer

b Supporto USB ATTENZIONE

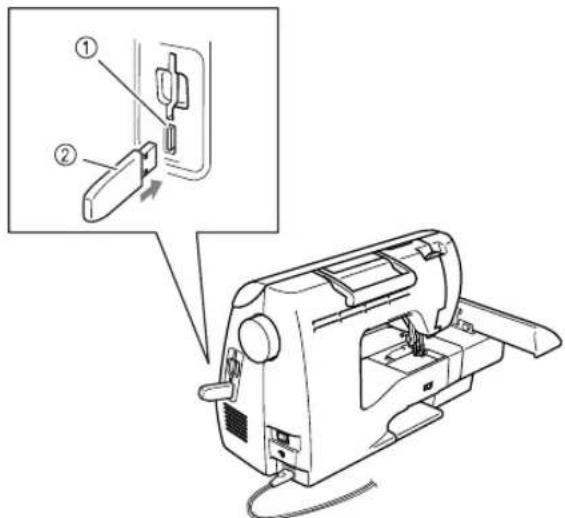

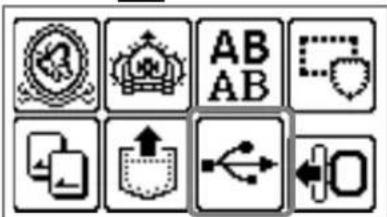

Inserire il supporto USB nella porta USB sulla

a Porta USB (per un'unità flash USB (memoria

X Vengono visualizzati i motivi memorizzati.

z Se viene visualizzato il messaggio

, il supporto USB potrebbe

contenere un numero di disegni di ricamo

superiore a 200 oppure dei ricami con

troppi colori (anche se i disegni non sono

In questo caso, scollegare il supporto USB

dalla macchina, collegarlo nuovamente al

computer ed eliminare alcuni disegni per

volta dal supporto USB.

Chiudere il messaggio di errore visualizzato

sulla macchina, quindi ripetere le procedure

z I nomi dei file di disegno vengono

visualizzati in ordine alfabetico.

z Vengono visualizzati solo i nomi dei file

● Prima di scollegare il supporto USB, fare

clic sull'icona “Collegamento o rimozione

di una periferica hardware” nella barra

delle applicazioni di Windows

sull'icona “Rimozione sicura

dell'hardware” nella barra delle

applicazioni di Windows

Quindi, se il disco rimovibile può essere

rimosso in tutta sicurezza, scollegare il

supporto USB dal computer.

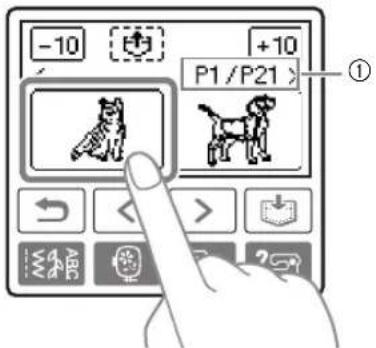

Selezionare il motivo che si desidera

Cambiare schermata utilizzando (Tasto

Pagina precedente) e (Tasto Pagina

a Numero della pagina correntemente visualizzata

dal numero totale di pagine

Premendo / , la visualizzazione dei

disegni si sposta avanti/indietro di 10 disegni.

X Il motivo selezionato è indicato con

evidenziazione inversa.

X Il motivo memorizzato viene richiamato.

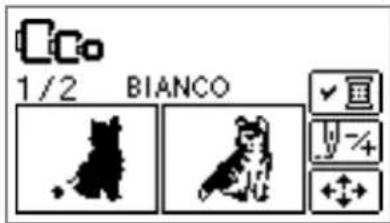

X Viene visualizzata la schermata di ricamo e

sarà possibile ricamare il motivo richiamato.

Regolare il motivo secondo le proprie

esigenze, quindi iniziare il ricamo.

z Questo manuale descrive i messaggi d'errore relativi alla connessione USB. Per dettagli su altri

messaggi d'errore, consultare il Manuale d'istruzione.

Messaggio d’errore Causa probabile

Si è tentato di selezionare un disegno dopo aver scollegato e ricollegato

il supporto USB che lo contiene.

È stato richiamato un disegno ma non vi sono supporti USB collegati.

È stato ripristinato un disegno da un'unità flash USB (memoria flash

USB) contenente più di 200 disegni di ricamo.

Inoltre, questo messaggio viene visualizzato se i disegni di ricamo con-

tenenti più colori sono stati salvati sul supporto USB, anche se questo

contiene i dati di un massimo di 200 disegni.

Recupero del motivo25

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Aggiornamento del software della macchina con il supporto USB

È possibile utilizzare un supporto USB e un computer per scaricare gli aggiornamenti software per la

Se sul nostro sito Web “http://solutions.brother.com” è disponibile un programma di aggiornamento,

scaricare il/i file seguendo le istruzioni sul sito Web e i passaggi riportati di seguito.

z Quando si utilizza un supporto USB per aggiornare il software, prima di avviare l'aggiornamento controllare che sul supporto USB che verrà utilizzato sia salvato solamente il file di aggiornamento. z Il file di aggiornamento può essere richiamato da un'unità flash USB (memoria flash USB) di qualsiasi dimensione.

z Quando il software della macchina viene aggiornato, le combinazioni di caratteri e di punti decorativi salvate vengono eliminate. Tuttavia, i disegni di ricamo salvati non vengono eliminati. a Tenere premuto (tasto Impostazioni) durante l'accensione della macchina.X Appare la schermata seguente. b

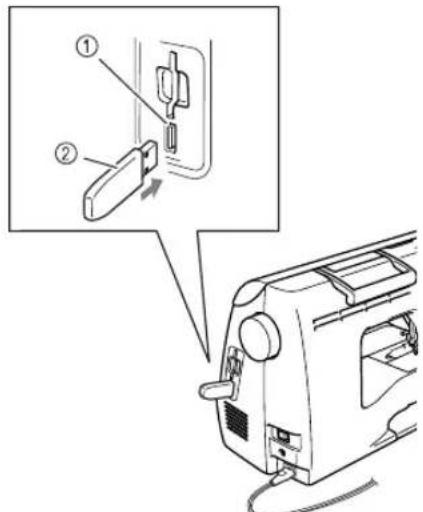

Inserire il supporto USB nella porta USB sulla macchina. Il dispositivo di supporto deve con-tenere solamente il file di aggiornamento.a Porta USB per il supportob Supporto USB Nota

z Utilizzando un supporto USB dotato di un indicatore d'accesso, tale indicatore inizierà a lampeggiare una volta inserito il supporto nel computer o nella macchina e potrebbero essere necessari circa 5 o 6 secondi prima che il supporto venga riconosciuto. (La durata varia in base al supporto USB.) c Premere .X Appare la schermata seguente.

z Se si è verificato un errore, viene visualizzato un messaggio di errore. A questo punto spegnere la macchina e rieseguire nuovamente la procedura partendo dal passaggio a. d Quando viene visualizzata la schermata seguente, l'aggiornamento è terminato. e Rimuovere il supporto USB, quindi spegnere e riaccendere la macchina.26
