Type de produit	Machine à coudre et à broder
Marque	Brother
Modèle	Innovis 770E
Dimensions (approx.)	50 x 30 x 40 cm
Poids (approx.)	10 kg
Alimentation	220-240 V, 50/60 Hz
Fonctions principales	Broderie, point droit, point zigzag, boutonnière, surpiqûre, point invisible
Zone de broderie maximale	18 cm (H) x 13 cm (L)
Formats de fichiers de broderie compatibles	.pes, .dst
Stockage des motifs	USB (clé USB) jusqu'à 200 motifs
Port USB	1 port USB pour clé USB
Écran	Écran LCD couleur
Vitesse de couture	Variable, jusqu'à 850 points/min
Nombre de points intégrés	Environ 100 points (couture et broderie)
Bobinage de canette	Automatique
Enfilage d'aiguille	Enfile-aiguille automatique
Nettoyage et entretien	Nettoyer la zone de la canette régulièrement, huiler selon les instructions
Sécurité	Arrêt automatique en cas de bourrage, protection contre les surcharges
Pièces détachées et réparabilité	Disponibles sur le site Brother et chez les revendeurs agréés
Informations générales	Notice d'utilisation téléchargeable au format PDF

FOIRE AUX QUESTIONS - Innovis 770E BROTHER

Quels types de fichiers de broderie sont compatibles avec la Brother Innovis 770E ?

Seuls les fichiers aux formats .pes et .dst sont compatibles. Les autres formats risquent de provoquer un dysfonctionnement.

Comment transférer des motifs de broderie de l'ordinateur vers la machine ?

Copiez les fichiers sur une clé USB (jusqu'à 200 motifs) dans le répertoire racine. Insérez la clé dans le port USB de la machine, appuyez sur la touche de chargement, sélectionnez le motif, puis appuyez sur 'OK' pour le rappeler.

Que faire si un message d'erreur 'Placez le support USB' apparaît ?

Assurez-vous qu'une clé USB est bien connectée au port USB de la machine. Si le problème persiste, vérifiez que la clé est formatée en FAT32 et qu'elle contient des motifs valides.

Puis-je utiliser des motifs de broderie dont la densité de points est très fine ?

Il est déconseillé d'utiliser des motifs avec une densité trop fine ou des points qui se chevauchent, car cela peut casser le fil ou l'aiguille. Utilisez les logiciels de conception Brother pour modifier les données.

Quelle est la taille maximale d'un motif de broderie ?

La zone de broderie maximale est de 18 cm (hauteur) x 13 cm (largeur). Si le motif dépasse ces dimensions, un message vous invite à le pivoter de 90 degrés.

Comment mettre à niveau le logiciel de la machine ?

Téléchargez le fichier de mise à niveau depuis le site Brother (solutions.brother.com). Copiez-le seul sur une clé USB, insérez-la dans la machine éteinte, puis allumez-la en maintenant la touche de réglage enfoncée. Suivez les instructions à l'écran.

Que faire si la machine n'affiche pas les motifs de la clé USB ?

Vérifiez que les fichiers sont dans le répertoire racine de la clé, et non dans un dossier. Le nombre de motifs ne doit pas dépasser 200. Renommez les fichiers avec des caractères alphanumériques simples (lettres, chiffres, tirets).

Puis-je utiliser une clé USB de grande capacité ?

Oui, toute clé USB (mémoire flash) est compatible, quelle que soit sa capacité. Cependant, seuls les 200 premiers motifs sont lisibles.

Comment entretenir ma machine à coudre Innovis 770E ?

Nettoyez régulièrement la zone de la canette avec un petit pinceau. Huilez les mécanismes selon les instructions du manuel. Consultez le guide d'entretien pour plus de détails.

Où puis-je trouver des pièces détachées pour la Brother Innovis 770E ?

Les pièces détachées sont disponibles sur le site officiel Brother et auprès des revendeurs agréés. La machine est réparable par des techniciens qualifiés.

MODE D'EMPLOI Innovis 770E BROTHER

Manuel d'instructions

Function USB

• Transfert de motifs de broderie sur la machine à coudre
• Mise à niveau aïssé de votre machine à coudre

Ce manuel propose des descriptions de transfert des motifs de broderie à partir du support USB vers la machine. Pour plus de détails sur les autres fonctions et opérations de la machine, reportez-vous au mode d'emploi.

Utilisation de la fonction de mise en mémoire

Précautions relatives aux données de broderie

Respectez les précautions suivantes lorsque vous utilisez des données de broderie autres que celles creées et memorisées dans cette machine.

ATTENTION

Lorsque vous utilisez des données de broderie différentes de nos motifs d'origine, le fil ou l'aiguille risque de casser si vous cousez avec une densité de point trop fine ou si vous cousez plus de deux points qui se chevauchent. Dans ce cas, utilisez l'un de nos systèmes de conception de données d'origine pour modifier les données de broderie.

■ Types de données de broderie pouvant être utilisés

• Vous ne pouvez utiliser que les fichiers de données de broderie .pes et .dst avec cette machine. Utiliser d'autres données que celles enregistrées à l'aide de nos systèmes de conception de données ou nos machines à coudre risque d'entraîner le dysfonctionnement de la machine à broder.

Types de supports USB que vous pouvez utiliser

Des données de broderie peuvent etre rappeleres a partir d'un lecteur flash USB (memoire flash USB) quelle qu'en soit la capacité.

Remarque

• Il n'est possible de connecter qu'un lecteur flash USB (mémoire flash USB) au port USB de cette machine.
• Certains supports USB peuvent ne pas etre compatibles avec cette machine. Pour plus de détails, visitez notre site Web.
  Lorsque you utilisez un periphérisque USB muni d'un voyage t'accès, celui-ci commence à clignoter des que vous insérez le periphérisque dans l'ordinateur ou la machine à coudre; la reconnaissance du periphérisque peut prendre entre 5 et 6 secondes (ce délambda peut varier en fonction du periphérisque USB).
• Pour des informations complémentaires, consultez le manuel d'instructions accompagnant le support USB que vous avez acheté.

Memo

• Vous pouvez utiliser des lettres et des chiffres dans les noms de fichiers. Si le nom du fichier ne compte pas plus de huit caractères, il apparait sur l'écran dans son intégralité. S'il en compte plus de huit, seuls les six premiers caractères suivis du symbole « » et d'un chiffre sont visibles. Ceci ne s'applique qu'aux fichiers de données de broderie .dst.
  Seuls les noms des fichiers.dst s'afficient.

Precautions relatives à l'utilisation de l'ordinateur pour créé et enregistrer des données

• Si le nom de fichier des données de broderie ne peut être identifié, par exemple parce que ce nom contient des caractères spéciaux, le fichier ne s'affiche pas. Dans ce cas, renommez le fichier. Nous vous conseillons d'utiliser les 26 lettres de l'alphabet (majuscules et minuscules), les chiffres de 0 à 9, « - » et « _ »

• Aucun motif ne doit exceder 18cm (H)× 13 cm (L) (env. 7 po (H)× 5 po (L)). Si le motif selectionné fait plus de 18~cm (H)× 13 cm (l) (env. 7 po (H)× 5 po (l)) à moins qu'il ne soit pivoté de 90 degrés, un message vous invite à pivoter le motif de 90 degrés.

• Les fichiers, pes enregistrés avec un nombre de points, de couleurs et de motifs combinés supérieurs aux limites spécifiées ne peuvent être affichés. Utilisez l'un de nos systèmes de conception de données d'origine pour modifier les motifs de broderie afin qu'ils correspondent aux specifications.

• Meme si l'unité de broderie n'est pas installée, la machine reconnait les données de broderie.

• Enregistrez les motifs dans le repertoire racine du support USB. Si des données de broderie sont enregistrées dans un dossier du support USB, vous ne pourrez pas les recupérer via la machine.

Données de broderie Tajima (.dst)

• Lors de l'importation d'un fichier .dst, la seule maniere de visualiser le dessin consiste à selectionner le motif (nom du fichier).

Appuyez alors sur laur afficher le dessin à l'écran.

Transfert de motifs de broderie de l'ordinateur vers la machine à coudre

Remarque

Il n'est possible de connecter qu'un lecteur flash USB (mémoire flash USB) au port USB de cette machine.
- Un motif de broderie peut être transféré vers la machine à partir d'un support USB contenant 200 motifs de broderie maximum.
- Les motifs de broderie ne peuvent pas etre transfere svers la machine si le support USB en contient plus de 200.Dans ce cas, diminuez le nombre de motifs enregistrres sur le périphérique USB.
En outre, si les motifs de broderie contiennent trop de couleurs (ce nombre peut varier dans les motifs eux-memes),il peut s'aver impossible d'en transférer un vers la machine,meme s'il n'y a pas plus de 200 motifs de broderie enregistrres sur le support USB.Dans ce cas, diminuez etalement le nombre de motifs enregistrres sur le periphérique USB.
Enregistrez les motifs dans le repertoire racine du support USB. Si des données de broderie sont enregistrées dans un dossier du support USB, vous ne pourrez pas les recupérer via la machine.

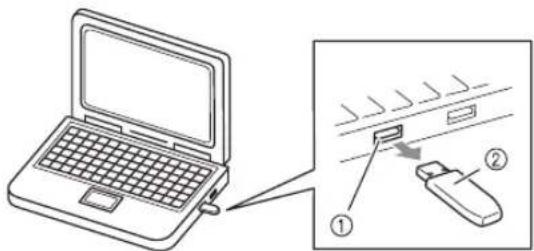

Insérez le support USB dans le port USB de l'ordinateur.

① Port USB de l'ordinateur
② Support USB

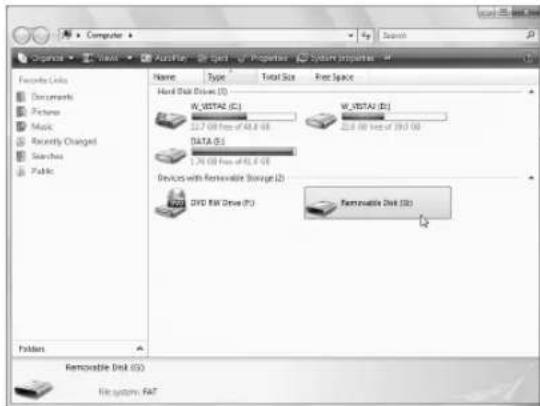

L'icône « Disque amovible » s'affiche dans « Ordinateur (Poste de travail) » sur l'ordinateur.

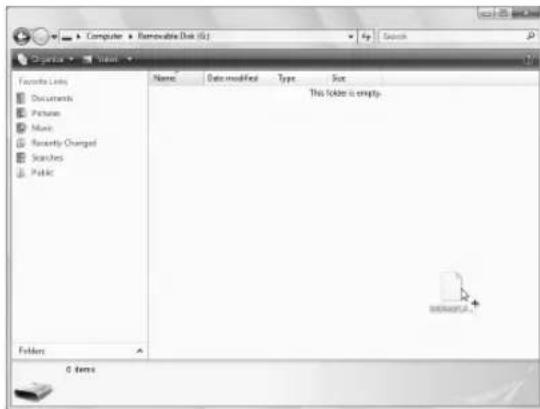

Copiez les données de motif sur le disque amovible.

Retirez en toute sécurité le péripérisque USB du port correspondant de l'ordinateur.

① Port USB de l'ordinateur
② Support USB

ATTENTION

• Avant de déconnecter le support USB, cliquez sur l'icone « Débrancher ou ejecter le péripérisque en toute sécurité » dans la barre des tâches de Windows® 2000 ou sur l'icone « Retirer le péripérisque en toute sécurité » dans la barre des tâches de Windows® XP/Windows Vista®.

Ensuite, lorsque le disque amovible peut être retire en toute sécurité, déconnectez le support USB de l'ordinateur.

Windows® XP

Windows Vista®

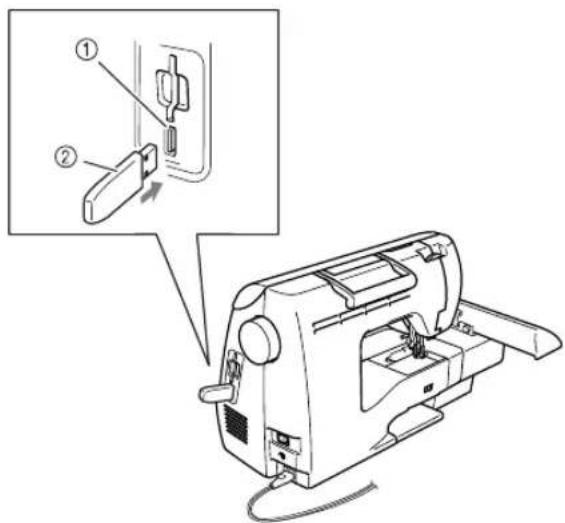

Insérez le support USB dans le port USB de la machine.

① Port USB (pour un lecteur flash USB (mémoire flash USB))
② Support USB

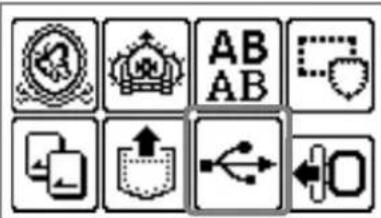

Appuyez sur

Les motifs enregistrés sont affichés.

Remarque

Si le message apprait, il est

possible que le support USB contienne plus de 200 motifs de broderie ou que les motifs de broderie contiennent trop de couleurs (meme s'il n'y a pas plus de 200 motifs). Dans ce cas, retirez le support USB de la machine à coudre, reconnectectez-le à l'ordinateur, puis supprimez simultanément quelques motifs de broderie du support USB. Refermez la fenetre du message d'erreur affichée sur la machine, puis repeteze la procedure en commençant par I'etape ⑤.

Mémo

• Les noms de fichier des motifs apparaissent dans l'ordre alphabetique.
  Seuls les noms des fichiers .dst s'affichent.

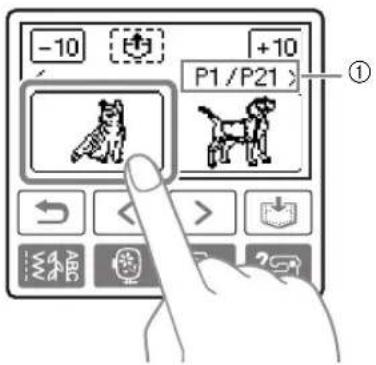

7 Sélectionnéz le motif que vous souhaitez réutiliser.

Passez d'un écran à l'autre à l'aide de (Touche Page précédente) et (Touche Page suivante).

① Numéro de la page actuèlement affichée sur le nombre total de pages
Lorsque you appuyez sur -10 + 10 l'affichage des motifs avance ou recule de 10 motifs.
Le motif selectionné apparait en surbrillance inverse.

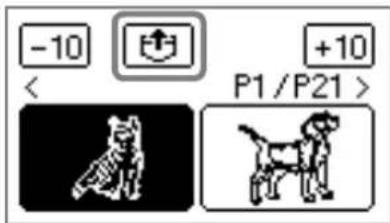

8 Appuyez sur 5

Le motif enregistré est rappelé.

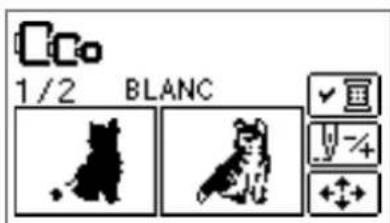

L'écran de broderie s'affiche et vous pouvez broder les motifs rappelés.

9 Ajustez le motif à votre convenance, puis commencez à broder.

Messages d'erreur

Memo

• Ce manuel décrit les messages d'erreur relatifs à la connexion USB. Pour plus de détails sur les autres messages d'erreur, reportez-vous au mode d'emploi.

Message d'erreur Cause possible
①Ne changez pas le support USB en cours de lecture.	Vous avez tenté de sélectionner un motif après que le support USB contenant ce motif a été déconnecté, puis reconnectné.
①Placez le support USB.	Vous avez rappelé un motif alors qu'aucun support USB n'était connecté.
①	Un motif a été récapuéral à partir d'un lecteur flash USB (mémoire flash USB) contenant plus de 200 motifs de broderie. Ce message apparaît également si des motifs de broderie contenant de nombreuses couleurs ont été enregistrées sur le support USB, même si celui-ci ne contient pas plus de 200 motifs.
↑	Récapération du motif.

Mise à niveau du logiciel de la machine à coudre à l'aide du péripérisque USB

Voupuez telecharger, a l'aide d'un periphérique USB et d'un ordinateur, les mises a niveau du logiciel de voire machine a coudre.

Lorsqu'un programme de mise à niveau est disponible sur le site Web « http://solutions.brother.com », téléchargez le(s) fichier(s) en respectant les instructions du site Web et la procédure ci-dessous.

Remarque

Lorsque you utilisez le support USB pourmettre le logiciel a niveau,verifiez au prealable qu'aucune autre donnée que celles du fichier de mise a niveau n'est enregistrree sur le support USB utilise.
- Le fichier de mise à niveau peut être rappelé à partir d'un lecteur flash USB (mémoire flash USB) de n'importe qu'elle capacité.

Memo

• Une fois le logiciel de la machine mis à niveau, les combinaisons de caractères et de points décoratifs enregistrées sont effacées. En revanche, les motifs de broderie enregistrés ne sont pas effacés.

1 Appuyez sur (touche de réglage) et maintenez-la enforcée tout en mettant la machine à coudre sous tension.

L'écran suivant apparait.

Connectez le support USB contenant le fichier de mise à niveau. CHARGER

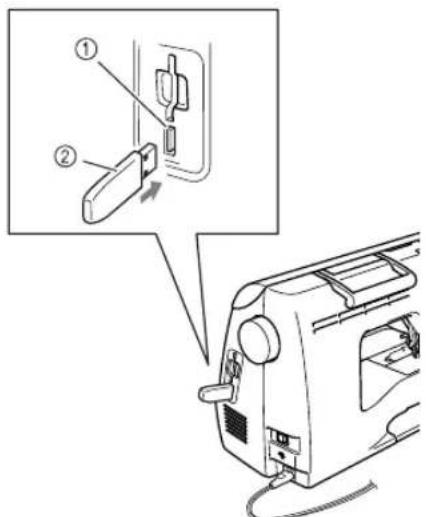

Insérez le support USB dans le port USB de la machine. Le périphérique ne doit contenir que le fichier mis à niveau.

① Port USB pour le support
② Support USB

Remarque

Lorsque you utilisez un périhérique USB muni d'unvoyant d'accès, celui-ci commence a clignoter des que vous insérez le périhérique dans l'ordinateur ou la machine à coudre; la reconnaissance du périhérique peut prendre entre 5 et 6 secondes (ce déliait peut varier en fonction du périhérique USB).

Appuyez sur CHARGER

L'écran suivant apparait.

Sauvegarde du fichier de mise à niveau en cours.
Ne mettez pas la machine hors tension.

Remarque

• En cas d'erreur, un message s'affiche. À ce moment, mettez la machine à coudre hors tension, puis relancez la procédure à partir de l'étape ①.

Lorsque I'ecran suivant s'affiche, la mise a niveau est terminée.

Mise à niveau terminée.

Retirez le support USB et mettez la machine hors, puis de nouveau sous tension.
