РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Innovis 770E BROTHER

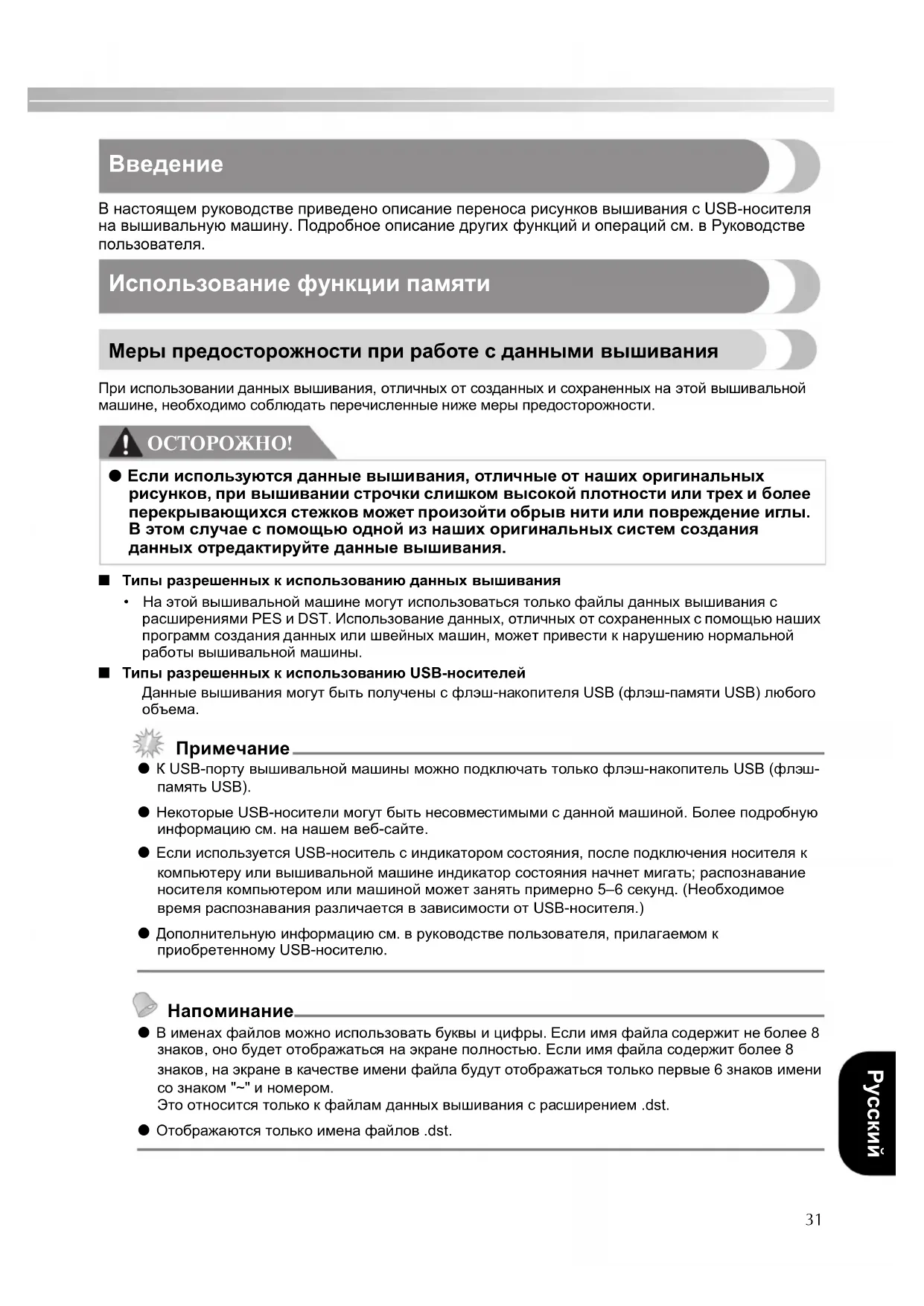

В настоящем руководстве приведено описание переноса рисунков вышивания с USB-носителя

на вышивальную машину. Подробное описание других функций и операций см. в Руководстве пользователя. Использование функции памяти

Меры предосторожности при работе с данными вышивания

При использовании данных вышивания, отличных от созданных и сохраненных на этой вышивальной

машине, необходимо соблюдать перечисленные ниже меры предосторожности.

■ Типы разрешенных к использованию данных вышивания

• На этой вышивальной машине могут использоваться только файлы данных вышивания с

расширениями PES и DST. Использование данных, отличных от сохраненных с помощью наших

программ создания данных или швейных машин, может привести к нарушению нормальной

работы вышивальной машины.

■ Типы разрешенных к использованию USB-носителей

Данные вышивания могут быть

получены с флэш-накопителя USB (флэш-памяти USB) любого объема.

z К USB-порту вышивальной машины можно подключать только флэш-накопитель USB (флэш- память USB). z Некоторые USB-носители могут быть несовместимыми с данной машиной. Более подробную

информацию см. на нашем веб-сайте.

z Если используется USB-носитель с индикатором состояния, после подключения носителя к

компьютеру или вышивальной машине индикатор состояния начнет мигать; распознавание

носителя компьютером или машиной может занять примерно 5–6 секунд. (Необходимое

время распознавания различается в зависимости от USB-носителя.)

z Дополнительную информацию см. в руководстве пользователя, прилагаемом к приобретенному USB-носителю.

z В именах файлов можно использовать буквы и цифры. Если имя файла содержит не более 8

знаков, оно будет отображаться на экране полностью. Если имя файла содержит более 8

знаков, на экране в качестве имени файла будут отображаться только первые 6 знаков имени

со знаком "~" и номером.

Это относится только к файлам данных вышивания с расширением .dst.

z Отображаются только имена файлов .dst.

● Если используются данные вышивания, отличные от наших оригинальных

рисунков, при вышивании строчки слишком высокой плотности или трех и более

перекрывающихся стежков может произойти обрыв нити или повреждение иглы.

В этом случае с помощью одной из наших оригинальных систем создания

данных отредактируйте данные вышивания.32

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

■ Меры предосторожности при создании и сохранении данных на компьютере

• Если имя файла данных вышивания не удается идентифицировать (например, из-за наличия в

нем специальных символов), файл не отображается. В этом случае измените имя файла.

Рекомендуется использовать в именах файлов только 26 букв английского алфавита

(прописные и строчные), цифры от 0 до 9, а также знаки "-" и "_".

• Размер всех рисунков не должен превышать размер поля рисунка, т.е. 18 см (В) 13 см (Ш).

Если выбранный рисунок помещается в поле рисунка размером 18 см (В) 13 см (Ш) только

после поворота на 90°, появится запрос на поворот рисунка на 90°.

• Невозможно отобразить PES-файлы, в которых количество стежков, количество цветов

количество скомбинированных рисунков превышает заданные предельные значения. С

помощью одной из наших оригинальных программ создания данных отредактируйте рисунок

вышивки таким образом, чтобы он соответствовал требованиям.

• Машина распознает данные вышивания, даже если вышивальный модуль не установлен.

• Сохраните рисунки в корневом каталоге USB-носителя. Если данные вышивания сохранены в

одном из подкаталогов

USB-носителя, машина не сможет получить эти данные.

■ Данные вышивания Tajima (.dst)

• При импорте файла .dst просмотреть рисунок можно только путем выбора рисунка (имени

Затем нажмите кнопку для отображения рисунка на экране.

Перенос рисунков вышивания с компьютера на вышивальную машину

z К USB-порту вышивальной машины

можно подключать только флэш-

накопитель USB (флэш-память USB).

z Рисунок вышивания можно перенести на

вышивальную машину с USB-носителя,

только если на USB-носителе записано

не более 200 рисунков вышивания.

z Невозможно перенести рисунки

вышивания USB-носителя на машину,

если на USB-носителе записано более

200 рисунков вышивания. В этом случае

уменьшите число рисунков

сохраненных на USB-носителе.

Кроме того, если рисунок вышивания

содержит слишком много цветов

(конкретное число цветов может

различаться в зависимости от рисунка),

перенос рисунка на машину может

оказаться невозможным, даже если на

USB-носителе записано менее 200

рисунков вышивания. В этом случае

также следует уменьшить число рисунков

вышивания, сохраненных на USB-

z Сохраните рисунки в корневом каталоге

USB-носителя. Если данные вышивания

сохранены в одном из подкаталогов

USB-носителя, машина не сможет

получить эти данные.

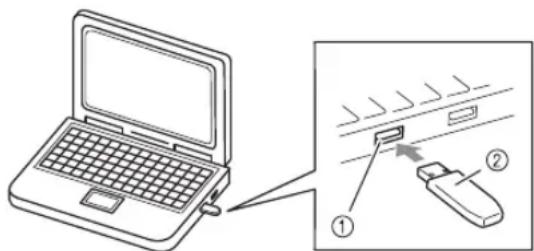

Вставьте USB-носитель в USB-порт

a USB-порт компьютера

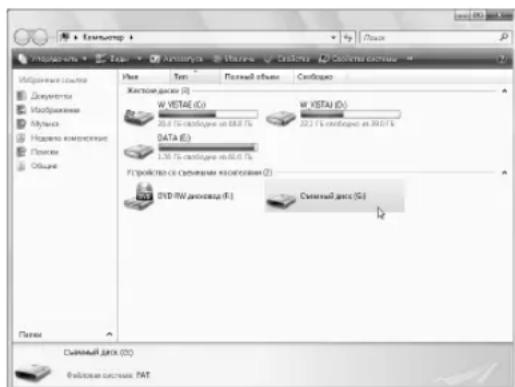

На мониторе компьютера в "Компьютер

(Мой компьютер)" появляется значок

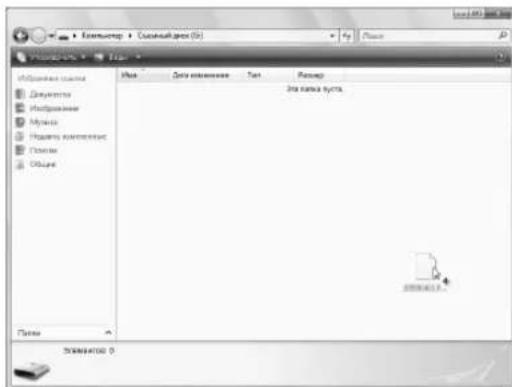

Скопируйте данные рисунка в папку

Безопасно извлеките USB-носитель из

USB-порта компьютера.

a USB-порт компьютера b USB-носитель ОСТОРОЖНО!

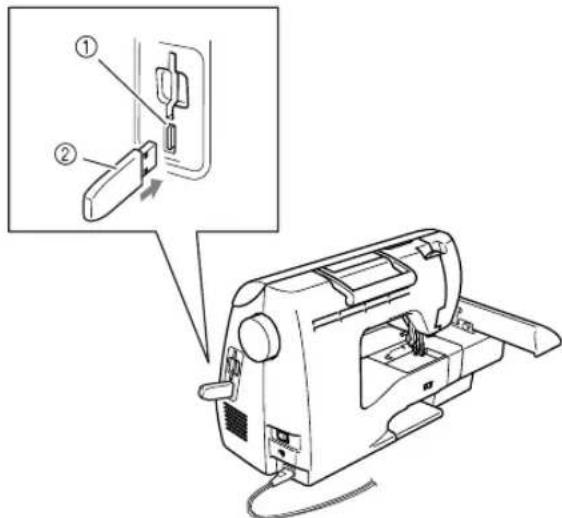

Вставьте USB-носитель в USB-порт

машины. a USB-порт (для флэш-накопителя USB (флэш-памяти USB))b USB-носитель f

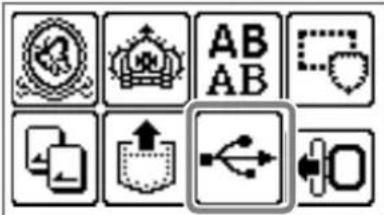

X При этом отображаются сохраненные

z Если появится сообщение ,

это значит, что на USB-носителе

записано более 200 рисунков

вышивания или рисунки вышивания

содержат слишком много цветов (хотя

общее количество рисунков может быть

В этом случае отсоедините USB-

носитель от машины, подключите его

обратно к компьютеру и удалите

несколько рисунков с USB-носителя.

Закройте сообщение об ошибке на

и повторите процедуру, начиная

z Имена файлов рисунков отображаются в

Отображаются только имена файлов .dst.

● Перед отключением USB-носителя

щелкните значок "Отключение или

извлечение оборудования" на

панели задач Windows

значок "Безопасное извлечение

оборудования" на панели задач

Когда съемный диск может быть

безопасно извлечен, отсоедините

USB-носитель от компьютера.

Выберите нужный рисунок.

Экраны переключаются с помощью кнопки

(Переход на предыдущую страницу) и

(Переход на следующую страницу).

a Номер отображаемой в текущий момент

страницы и общее число страниц.

•При нажатии кнопки или на

экране отображается рисунок,

находящийся на 10 рисунков ранее или

позже текущего рисунка.

X Выбранный рисунок отображается в

инвертированном виде.

X Сохраненный рисунок получен.

X Появляется экран вышивания, и теперь

можно выполнить вышивание по

полученному рисунку.

При необходимости настройте рисунок

и приступайте к вышиванию.

Сообщения об ошибках

z В настоящем руководстве описаны сообщения об ошибках, относящиеся к подключению USB.

Подробное описание других сообщений об ошибках см. в Руководстве пользователя.

Сообщение об ошибке Возможная причина

Вы попытались выбрать рисунок, после того как USB-носитель с

записанным на нем рисунком был отсоединен и затем снова

Вы попытались выбрать рисунок, когда USB-носитель не

Попытка получения рисунка с флэш-накопителя USB (флэш-

памяти USB), на котором записано более 200 рисунков

Это же сообщение об ошибке появляется, если на USB-

сохранены рисунки с большим количеством цветов, даже если их

общее число не превышает 200.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Обновление программного обеспечения вышивальной машины с помощью USB-носителя

Загружать обновления программного обеспечения для вышивальной машины можно на USB-

носитель или на компьютер.

Если на нашем веб-сайте "http://solutions.brother.com" имеется программа обновления, загрузите

файл(ы), выполнив инструкции, приведенные на веб-сайте и в описании ниже.

При использовании USB-носителя для обновления программного обеспечения перед запуском

обновления убедитесь, что на используемом USB-носителе не сохранено никаких данных, кроме файла обновления. z

Файл обновления может быть получен с флэш-накопителя USB (флэш-памяти USB) любого объема.

z При обновлении программного обеспечения машины сохраненные комбинации символьных и

декоративных строчек стираются. Но сохраненные рисунки вышивания не стираются.

Нажмите и удерживайте клавишу

(Настройка) во время включения машины. X Появится следующий экран.

Вставьте USB-носитель в USB-порт

машины. Носитель должен содержать

только файл обновления.

a USB-порт для подключения носителей данных b USB-носитель

Если используется USB-носитель с

индикатором состояния, после

подключения носителя к компьютеру или

вышивальной машине индикатор состояния

начнет мигать; распознавание носителя

компьютером или машиной может занять

примерно 5–6 секунд. (Необходимое время

распознавания различается в зависимости от USB-носителя.) c Нажмите кнопку . X Появится следующий экран.

z При возникновении ошибки отобразится

соответствующее сообщение об ошибке.

В этом случае выключите машину и

начните операцию заново с пункта a.

Когда обновление завершится,

появится следующее сообщение:

Отсоедините USB-носитель, затем

выключите и снова включите машину.Руководство пользователя
