GEBRUIKSAANWIJZING Innovis 770E BROTHER

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

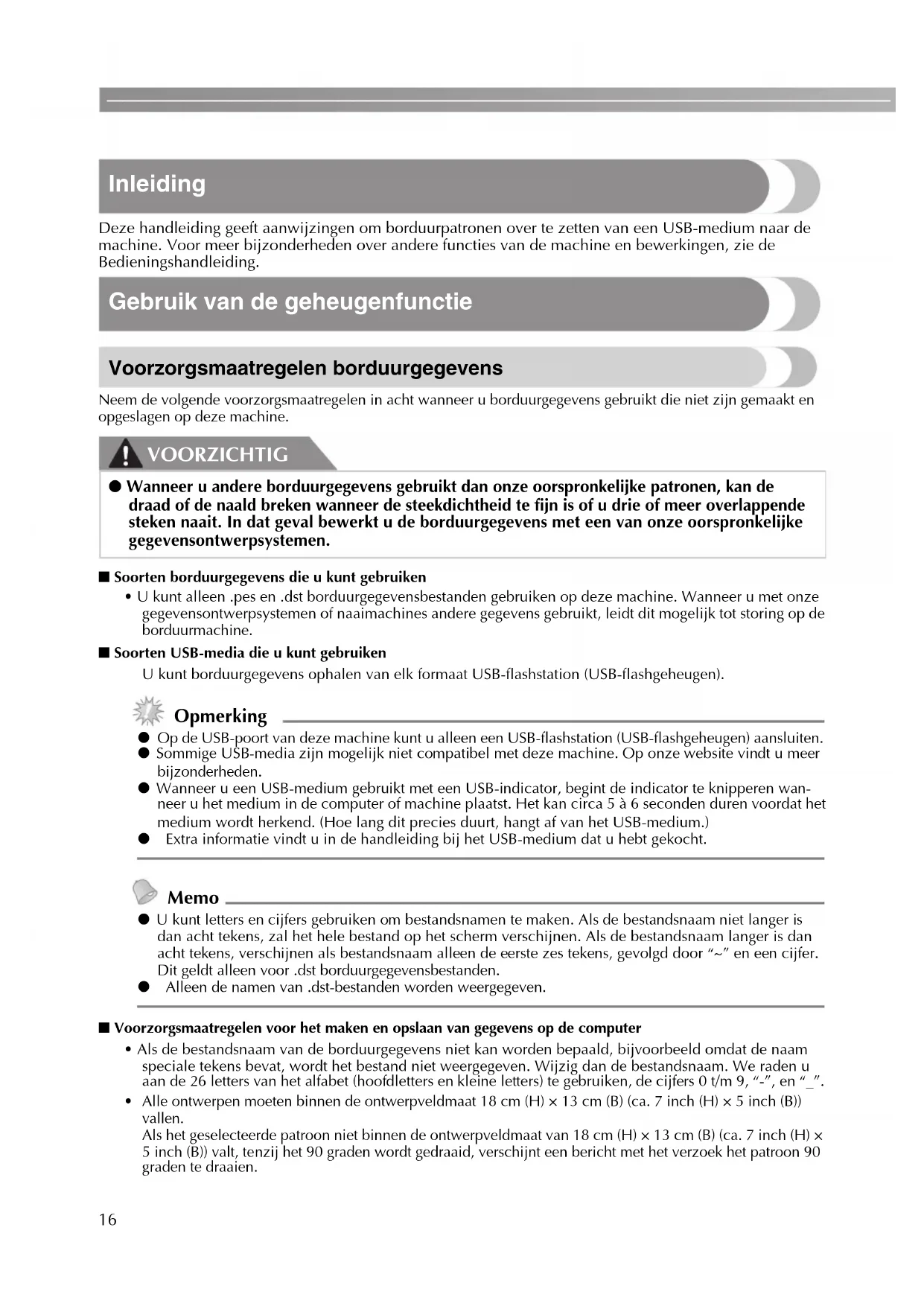

Inleiding Deze handleiding geeft aanwijzingen om borduurpatronen over te zetten van een USB-medium naar de machine. Voor meer bijzonderheden over andere functies van de machine en bewerkingen, zie de Bedieningshandleiding. Gebruik van de geheugenfunctie

Voorzorgsmaatregelen borduurgegevens Neem de volgende voorzorgsmaatregelen in acht wanneer u borduurgegevens gebruikt die niet zijn gemaakt en opgeslagen op deze machine. VOORZICHTIG ■ Soorten borduurgegevens die u kunt gebruiken• U kunt alleen .pes en .dst borduurgegevensbestanden gebruiken op deze machine. Wanneer u met onze gegevensontwerpsystemen of naaimachines andere gegevens gebruikt, leidt dit mogelijk tot storing op de borduurmachine.■ Soorten USB-media die u kunt gebruikenU kunt borduurgegevens ophalen van elk formaat USB-flashstation (USB-flashgeheugen).

z Op de USB-poort van deze machine kunt u alleen een USB-flashstation (USB-flashgeheugen) aansluiten. z Sommige USB-media zijn mogelijk niet compatibel met deze machine. Op onze website vindt u meer bijzonderheden. z Wanneer u een USB-medium gebruikt met een USB-indicator, begint de indicator te knipperen wan- neer u het medium in de computer of machine plaatst. Het kan circa 5 à 6 seconden duren voordat het medium wordt herkend. (Hoe lang dit precies duurt, hangt af van het USB-medium.)z Extra informatie vindt u in de handleiding bij het USB-medium dat u hebt gekocht.

z U kunt letters en cijfers gebruiken om bestandsnamen te maken. Als de bestandsnaam niet langer is dan acht tekens, zal het hele bestand op het scherm verschijnen. Als de bestandsnaam langer is dan acht tekens, verschijnen als bestandsnaam alleen de eerste zes tekens, gevolgd door “~” en een cijfer. Dit geldt alleen voor .dst borduurgegevensbestanden.z Alleen de namen van .dst-bestanden worden weergegeven.■ Voorzorgsmaatregelen voor het maken en opslaan van gegevens op de computer• Als de bestandsnaam van de borduurgegevens niet kan worden bepaald, bijvoorbeeld omdat de naam speciale tekens bevat, wordt het bestand niet weergegeven. Wijzig dan de bestandsnaam. We raden u aan de 26 letters van het alfabet (hoofdletters en kleine letters) te gebruiken, de cijfers 0 t/m 9, “-”, en “_”.

• Alle ontwerpen moeten binnen de ontwerpveldmaat 18 cm (H) × 13 cm (B) (ca. 7 inch (H) × 5 inch (B)) vallen. Als het geselecteerde patroon niet binnen de ontwerpveldmaat van 18 cm (H) × 13 cm (B) (ca. 7 inch (H) × 5 inch (B)) valt, tenzij het 90 graden wordt gedraaid, verschijnt een bericht met het verzoek het patroon 90 graden te draaien. ● Wanneer u andere borduurgegevens gebruikt dan onze oorspronkelijke patronen, kan de

draad of de naald breken wanneer de steekdichtheid te fijn is of u drie of meer overlappende

steken naait. In dat geval bewerkt u de borduurgegevens met een van onze oorspronkelijke

gegevensontwerpsystemen.17

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

• .pes bestanden die zijn opgeslagen met meer steken of kleuren of gecombineerde patronen dan de

aangegeven limiet, kunnen niet worden weergegeven. Bewerk het patroon met een van onze

oorspronkelijke gegevensontwerppatronen, zodat het voldoet aan de vereiste specificaties.

• Zelfs als de borduurtafel niet is bevestigd, herkent de machine borduurgegevens.

• Sla de patronen op in de rootdirectory van het USB-medium. Als de borduurgegevens zijn opgeslagen in

een map op het USB-medium, kunnen ze niet worden opgehaald door de machine.

■ Tajima (.dst) borduurgegevens

Wanneer u een .dst-bestand importeert, kunt u het ontwerp alleen bekijken door het patroon te selecteren

Druk vervolgens op om het ontwerp op het scherm weer te geven.

Borduurpatronen overzetten van

uw computer naar uw machine

z Op de USB-poort van deze machine kunt u

alleen een USB-flashstation (USB-

flashgeheugen) aansluiten.

z U kunt een borduurpatroon van een USB-

medium overzetten naar de machine, als het

USB-medium niet meer dan 200

borduurpatronen bevat.

z Als het USB-medium meer dan 200

borduurpatronen bevat, kunt u geen

patronen overzetten naar de machine. Dan

moet u eerst een aantal bestanden

verwijderen van het USB-medium.

z Wanneer de borduurontwerpen te veel

kleuren bevatten (het aantal kan variëren per

ontwerp) kunt u het borduurpatroon

misschien niet overzetten naar de machine,

ook al zijn er minder dan 200 patronen

opgeslagen op het USB-medium. Dan moet

u ook eerst een aantal bestanden

verwijderen van het USB-medium.

z Sla de patronen op in de rootdirectory van

het USB-medium. Als de borduurgegevens

zijn opgeslagen in een map op het USB-

medium, kunnen ze niet worden opgehaald

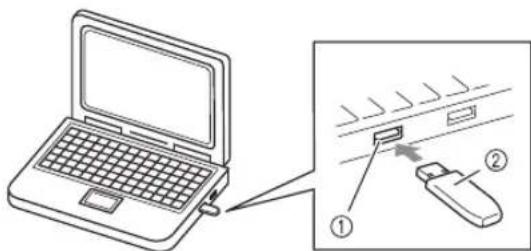

Plaats het USB-medium in de USB-poort van

de computer. a USB-poort van de computerb USB-medium b

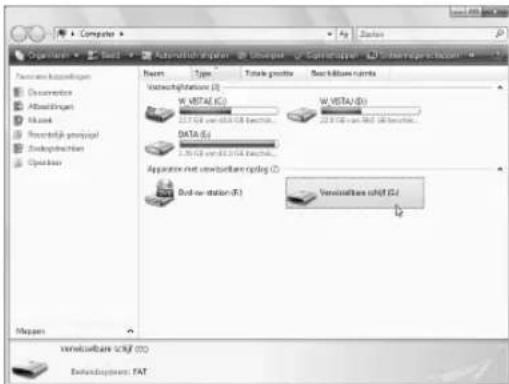

Het pictogram “Verwisselbare schijf”

verschijnt in “Computer (Deze computer)” op

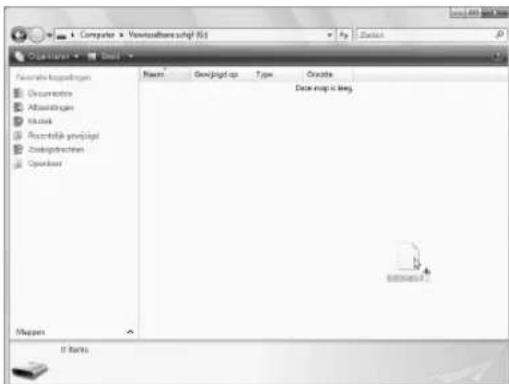

Kopieer de patroongegevens naar de

“Verwisselbare schijf”.18

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Neem het USB-medium veilig uit de USB-

poort van de computer.

a USB-poort van de computer

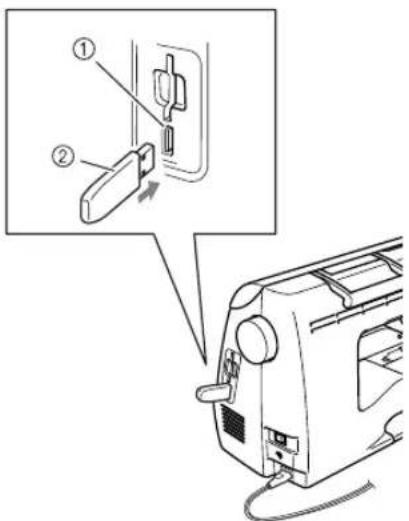

Plaats het USB-medium in de USB-poort op de

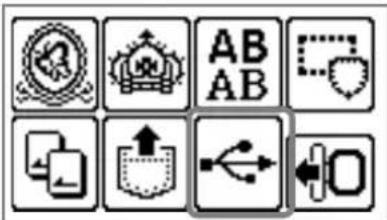

X De opgeslagen patronen verschijnen.

z Als het bericht verschijnt, bevat

het USB-medium mogelijk meer dan 200

borduurpatronen of bevatten de patronen te

veel kleuren (ook al zijn het niet meer dan

Neem dan het USB-medium uit de machine

en plaats het opnieuw in de computer.

Verwijder steeds enkele borduurpatronen

Sluit vervolgens de foutmelding en herhaal

de procedure vanaf stap e.

z De namen van patroonbestanden

verschijnen in alfabetische volgorde.

z Alleen de namen van .dst bestanden worden

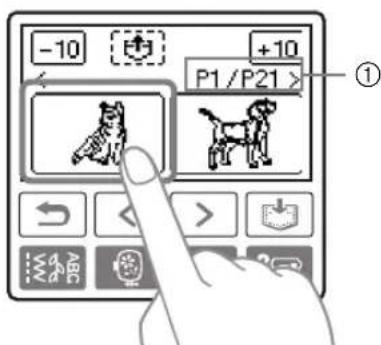

Selecteer het patroon dat u wilt oproepen.

Wissel van scherm met (Toets Vorige

pagina) en (Toets Volgende pagina).

a Het nummer van de momenteel weergegeven

pagina van het totaal aantal pagina's

•Wanneer u op / drukt, schuift de

patroonweergave tien ontwerpen vooruit of

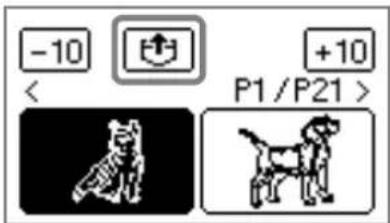

X Het geselecteerde patroon wordt

● Alvorens het USB-medium te verwijderen,

klikt u op het pictogram “Hardware

ontkoppelen of uitwerpen” in de taakbalk

verwijderen” in de taakbalk van

u de verwisselbare schijf veilig kunt

verwijderen, neemt u het USB-medium uit

X Het opgeslagen patroon wordt opgehaald.

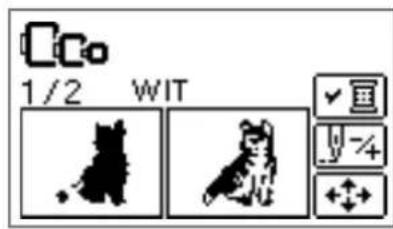

X Het borduurscherm verschijnt en u kunt het

opgeroepen patroon borduren.

Pas het patroon aan uw wensen aan en begin

z In deze handleiding worden de foutmeldingen over de USB-aansluiting beschreven. Bijzonderheden

over andere foutmeldingen vindt u in de Bedieningshandleiding.

Foutmelding Mogelijke oorzaak

U hebt geprobeerd een patroon te selecteren nadat het USB-medium

met het betreffende patroon is ontkoppeld en weer aangesloten.

U probeerde een patroon terug te halen terwijl er geen USB-medium is

U probeerde een patroon op te halen van een USB-flashstation (USB-

flashgeheugen) met meer dan 200 borduurpatronen.

Hetzelfde bericht verschijnt als er borduurpatronen met veel kleuren

zijn opgeslagen op het USB-medium, ook al bevat het USB-medium

niet meer dan 200 patronen.

Het patroon ophalen.20

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Software-upgrade van uw machine via USB-medium

Met een USB-medium en een computer kunt u software-upgrades voor uw naaimachine downloaden.

Wanneer een upgradeprogramma beschikbaar komt op onze website

“http://solutions.brother.com”, downloadt u het bestand volgens de aanwijzingen op de website en

onderstaande stappen.

z Wanneer u een USB-medium gebruikt voor de software-upgrade, controleer dan eerst dat op het USB-

medium niets anders is opgeslagen dan het upgradebestand.

z U kunt het upgradebestand ophalen van elk formaat USB-flashstation (USB-flashgeheugen).

z Bij de software-upgrade van de machine worden opgeslagen combinaties van lettersteken en

decoratieve steken verwijderd. Opgeslagen borduurpatronen worden niet verwijderd.

Druk de (Instellingentoets) in en houd

deze ingedrukt terwijl u de machine inschakelt.

X Het volgende scherm verschijnt.

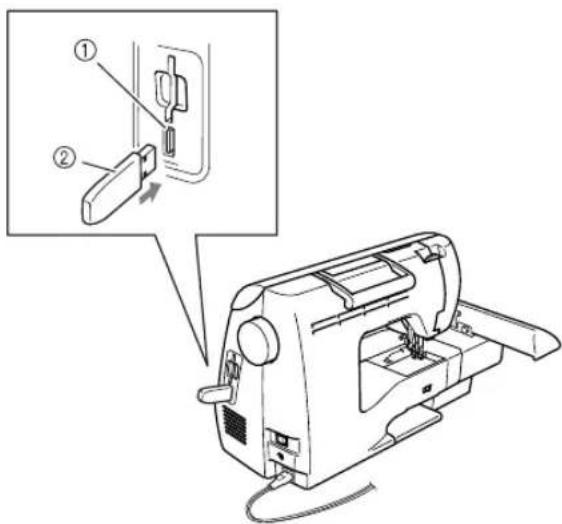

Plaats het USB-medium in de USB-poort op de

machine. Zorg dat het medium alleen het

upgradebestand bevat. a USB-poort voor mediumb USB-medium

z Wanneer u een USB-medium gebruikt met

een USB-indicator, begint de indicator te

knipperen wanneer u het medium in de

computer of machine plaatst. Het kan circa

5 à 6 seconden duren voordat het medium

wordt herkend. (Hoe lang dit precies duurt,

hangt af van het USB-medium.)

X Het volgende scherm verschijnt.

z Als er een fout optreedt, verschijnt een

foutmelding. Zet dan de machine uit en

begin opnieuw vanaf stap a

Wanneer het volgende scherm verschijnt, is de

Verwijder het USB-medium en zet de machine
