РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PE770 BROTHER

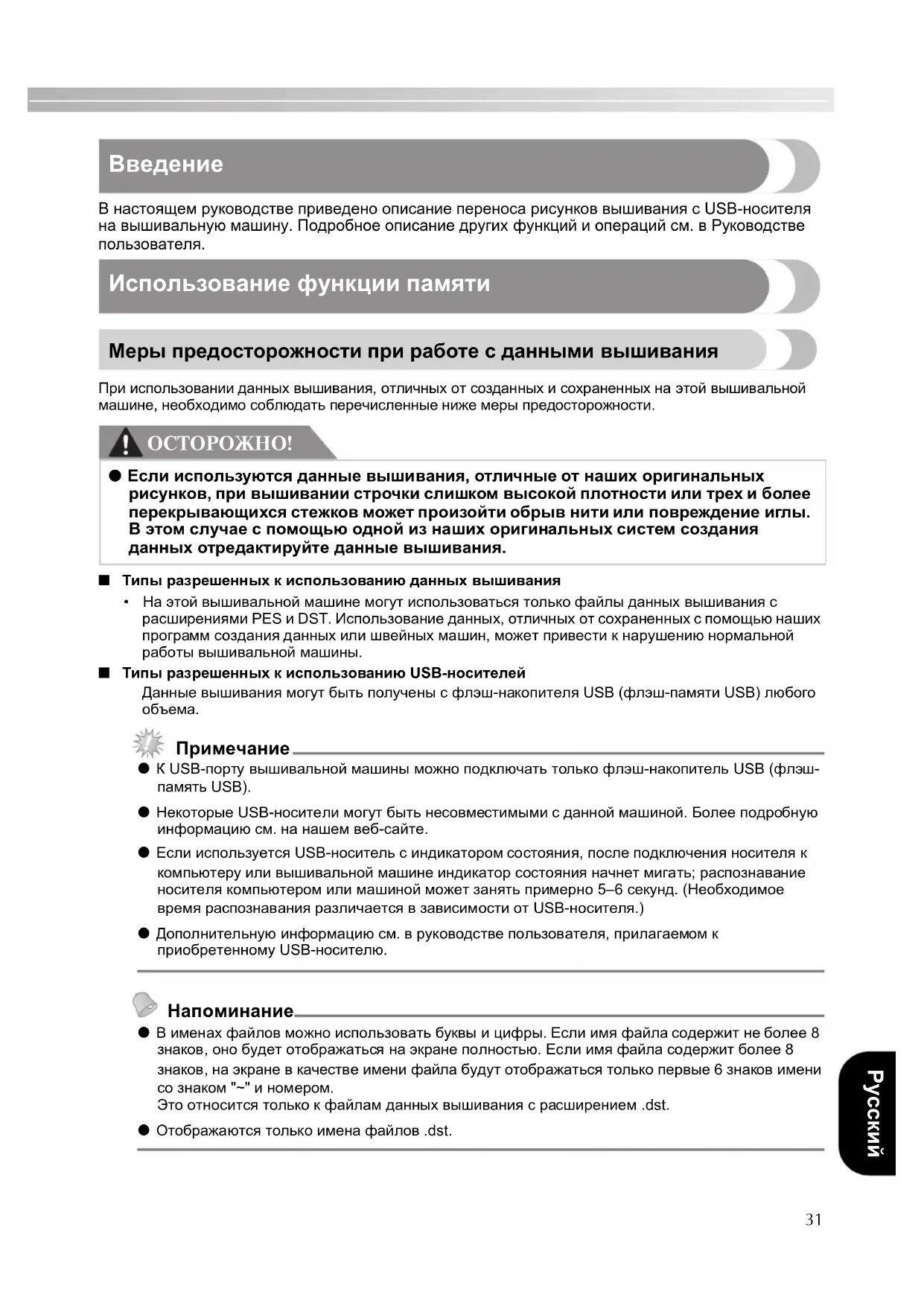

В настоящем руководстве приведено описание переноса рисунков вышивания с USB-носителя на вышивальную машину. Подробное описание других функций и операций см. в Руководстве пользователя. Использование функции памяти Меры предосторожности при работе с данными вышивания При использовании данных вышивания, отличных от созданных и сохраненных на этой вышивальной машине, необходимо соблюдать перечисленные ниже меры предосторожности.

■ Типы разрешенных к использованию данных вышивания

• На этой вышивальной машине могут использоваться только файлы данных вышивания с расширениями PES и DST. Использование данных, отличных от сохраненных с помощью наших программ создания данных или швейных машин, может привести к нарушению нормальной работы вышивальной машины. ■ Типы разрешенных к использованию USB-носителей Данные вышивания могут быть получены с флэш-накопителя USB (флэш-памяти USB) любого

z К USB-порту вышивальной машины можно подключать только флэш-накопитель USB (флэш- память USB). z Некоторые USB-носители могут быть несовместимыми с данной машиной. Более подробную информацию см. на нашем веб-сайте. z Если используется USB-носитель с индикатором состояния, после подключения носителя к компьютеру или вышивальной машине индикатор состояния начнет мигать; распознавание носителя компьютером или машиной может занять примерно 5–6 секунд. (Необходимое время распознавания различается в зависимости от USB-носителя.) z Дополнительную информацию см. в руководстве пользователя, прилагаемом к приобретенному USB-носителю. Напоминание z В именах файлов можно использовать буквы и цифры. Если имя файла содержит не более 8 знаков, оно будет отображаться на экране полностью. Если имя файла содержит более 8 знаков, на экране в качестве имени файла будут отображаться только первые 6 знаков имени со знаком "~" и номером. Это относится только к файлам данных вышивания с расширением .dst. z Отображаются только имена файлов .dst. ● Если используются данные вышивания, отличные от наших оригинальных рисунков, при вышивании строчки слишком высокой плотности или трех и более перекрывающихся стежков может произойти обрыв нити или повреждение иглы. В этом случае с помощью одной из наших оригинальных систем создания данных отредактируйте данные вышивания.32 — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — ■ Меры предосторожности при создании и сохранении данных на компьютере

• Если имя файла данных вышивания не удается идентифицировать (например, из-за наличия в нем специальных символов), файл не отображается. В этом случае измените имя файла. Рекомендуется использовать в именах файлов только 26 букв английского алфавита (прописные и строчные), цифры от 0 до 9, а также знаки "-" и "_".

• Размер всех рисунков не должен превышать размер поля рисунка, т.е. 18 см (В) 13 см (Ш). Если выбранный рисунок помещается в поле рисунка размером 18 см (В) 13 см (Ш) только после поворота на 90°, появится запрос на поворот рисунка на 90°.

• Невозможно отобразить PES-файлы, в которых количество стежков, количество цветов

количество скомбинированных рисунков превышает заданные предельные значения. С помощью одной из наших оригинальных программ создания данных отредактируйте рисунок вышивки таким образом, чтобы он соответствовал требованиям.

• Машина распознает данные вышивания, даже если вышивальный модуль не установлен.

• Сохраните рисунки в корневом каталоге USB-носителя. Если данные вышивания сохранены в одном из подкаталогов USB-носителя, машина не сможет получить эти данные. ■ Данные вышивания Tajima (.dst)

• При импорте файла .dst просмотреть рисунок можно только путем выбора рисунка (имени

Затем нажмите кнопку для отображения рисунка на экране. Перенос рисунков вышивания с компьютера на вышивальную машину

z К USB-порту вышивальной машины можно подключать только флэш- накопитель USB (флэш-память USB). z Рисунок вышивания можно перенести на вышивальную машину с USB-носителя, только если на USB-носителе записано не более 200 рисунков вышивания. z Невозможно перенести рисунки вышивания USB-носителя на машину, если на USB-носителе записано более 200 рисунков вышивания. В этом случае уменьшите число рисунков

сохраненных на USB-носителе.

Кроме того, если рисунок вышивания содержит слишком много цветов (конкретное число цветов может различаться в зависимости от рисунка), перенос рисунка на машину может оказаться невозможным, даже если на USB-носителе записано менее 200 рисунков вышивания. В этом случае также следует уменьшить число рисунков вышивания, сохраненных на USB-

z Сохраните рисунки в корневом каталоге USB-носителя. Если данные вышивания сохранены в одном из подкаталогов USB-носителя, машина не сможет получить эти данные.

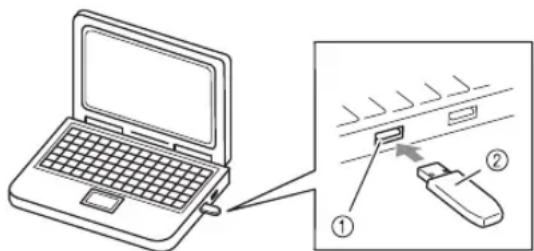

Вставьте USB-носитель в USB-порт компьютера. a USB-порт компьютера b USB-носитель

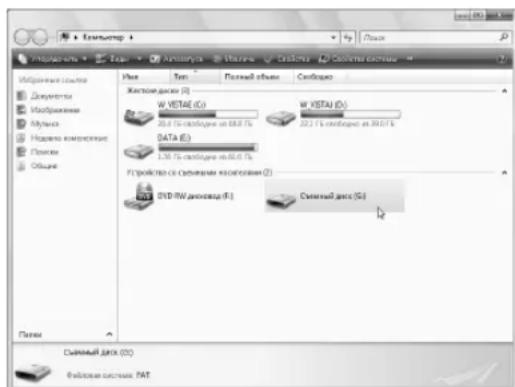

На мониторе компьютера в "Компьютер (Мой компьютер)" появляется значок "Съемный диск".33 — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — Руccкий

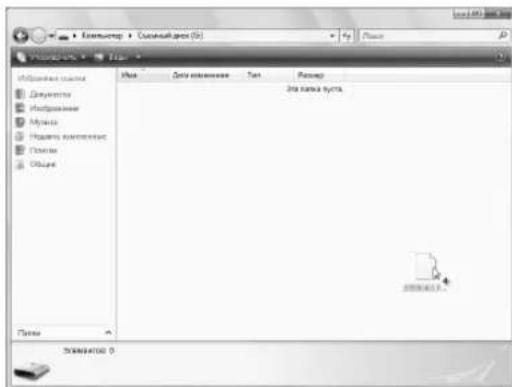

Скопируйте данные рисунка в папку "Съемный диск".

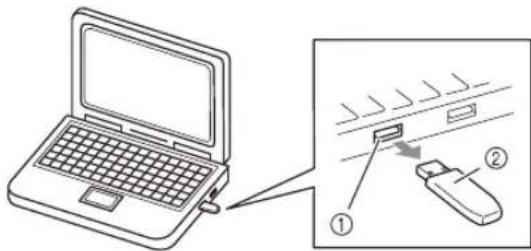

Безопасно извлеките USB-носитель из USB-порта компьютера. a USB-порт компьютера b USB-носитель

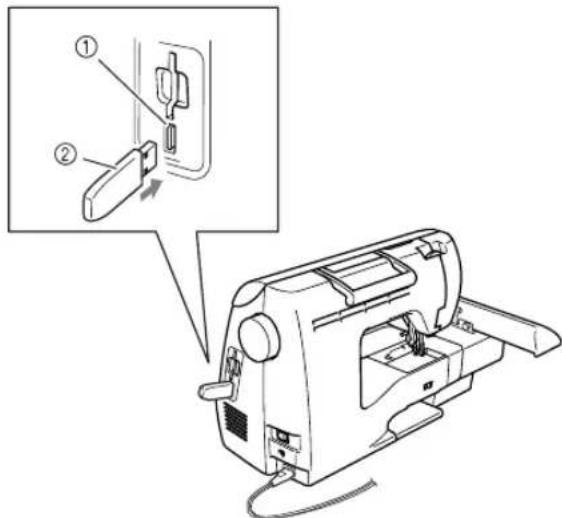

Вставьте USB-носитель в USB-порт

a USB-порт (для флэш-накопителя USB (флэш-памяти USB))b USB-носитель

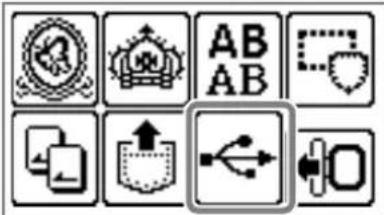

Нажмите кнопку . X При этом отображаются сохраненные

z Если появится сообщение , это значит, что на USB-носителе записано более 200 рисунков вышивания или рисунки вышивания содержат слишком много цветов (хотя общее количество рисунков может быть меньше 200). В этом случае отсоедините USB- носитель от машины, подключите его обратно к компьютеру и удалите несколько рисунков с USB-носителя. Закройте сообщение об ошибке на

и повторите процедуру, начиная с пункта e. Напоминание z Имена файлов рисунков отображаются в алфавитном порядке.

Отображаются только имена файлов .dst. ● Перед отключением USB-носителя щелкните значок "Отключение или извлечение оборудования" на панели задач Windows

2000 или значок "Безопасное извлечение оборудования" на панели задач Windows

Когда съемный диск может быть безопасно извлечен, отсоедините USB-носитель от компьютера. Windows

Выберите нужный рисунок. Экраны переключаются с помощью кнопки (Переход на предыдущую страницу) и (Переход на следующую страницу). a Номер отображаемой в текущий момент страницы и общее число страниц.

• При нажатии кнопки или на экране отображается рисунок, находящийся на 10 рисунков ранее или позже текущего рисунка. X Выбранный рисунок отображается в инвертированном виде.

Нажмите кнопку . X Сохраненный рисунок получен. X Появляется экран вышивания, и теперь можно выполнить вышивание по полученному рисунку.

При необходимости настройте рисунок и приступайте к вышиванию. Сообщения об ошибках Напоминание z В настоящем руководстве описаны сообщения об ошибках, относящиеся к подключению USB. Подробное описание других сообщений об ошибках см. в Руководстве пользователя.

Сообщение об ошибке Возможная причина Вы попытались выбрать рисунок, после того как USB-носитель с записанным на нем рисунком был отсоединен и затем снова

Вы попытались выбрать рисунок, когда USB-носитель не

Попытка получения рисунка с флэш-накопителя USB (флэш- памяти USB), на котором записано более 200 рисунков

Это же сообщение об ошибке появляется, если на USB-

сохранены рисунки с большим количеством цветов, даже если их общее число не превышает 200. Получение рисунка35 — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — Руccкий Обновление программного обеспечения вышивальной машины с помощью USB-носителя Загружать обновления программного обеспечения для вышивальной машины можно на USB- носитель или на компьютер. Если на нашем веб-сайте "http://solutions.brother.com" имеется программа обновления, загрузите файл(ы), выполнив инструкции, приведенные на веб-сайте и в описании ниже.

При использовании USB-носителя для обновления программного обеспечения перед запуском обновления убедитесь, что на используемом USB-носителе не сохранено никаких данных, кроме файла обновления.

Файл обновления может быть получен с флэш-накопителя USB (флэш-памяти USB) любого объема. Напоминание z При обновлении программного обеспечения машины сохраненные комбинации символьных и декоративных строчек стираются. Но сохраненные рисунки вышивания не стираются.

Нажмите и удерживайте клавишу (Настройка) во время включения X Появится следующий экран.

Вставьте USB-носитель в USB-порт машины. Носитель должен содержать только файл обновления. a USB-порт для подключения носителей данных b USB-носитель

Если используется USB-носитель с индикатором состояния, после подключения носителя к компьютеру или вышивальной машине индикатор состояния начнет мигать; распознавание носителя компьютером или машиной может занять примерно 5–6 секунд. (Необходимое время распознавания различается в зависимости от USB-носителя.) Нажмите кнопку . X Появится следующий экран.

z При возникновении ошибки отобразится соответствующее сообщение об ошибке. В этом случае выключите машину и начните операцию заново с пункта a.

Когда обновление завершится, появится следующее сообщение:

Отсоедините USB-носитель, затем выключите и снова включите машину.Руководство пользователя
