Caractéristiques	Détails
Type de machine	Machine à coudre électronique
Nombre de points de couture	136 points de couture intégrés
Points de broderie	50 motifs de broderie intégrés
Largeur de couture maximale	7 mm
Longueur de couture maximale	5 mm
Écran	Écran LCD rétroéclairé
Fonction de mémoire	Oui, pour enregistrer des motifs personnalisés
Accessoires inclus	Pieds de biche, canettes, aiguilles, etc.
Poids	Environ 8 kg
Dimensions	385 x 280 x 170 mm
Alimentation	230 V
Garantie	2 ans
Maintenance	Nettoyage régulier, lubrification des pièces mobiles
Consignes de sécurité	Débrancher la machine lors du nettoyage, utiliser des accessoires recommandés
Utilisation recommandée	Pour les couturiers débutants et avancés

FOIRE AUX QUESTIONS - PE770 BROTHER

Comment threader la machine BROTHER PE770 ?

Pour threader la BROTHER PE770, commencez par soulever le pied presseur. Enfilez le fil dans le guide-fil supérieur, puis passez-le dans le disque de tension. Suivez le chemin indiqué sur la machine jusqu'à l'aiguille, en veillant à ce que le fil soit bien positionné.

Que faire si la machine ne coud pas droit ?

Si la BROTHER PE770 ne coud pas droit, vérifiez que le tissu est bien sous le pied presseur et que vous guidez le tissu doucement. Assurez-vous également que l'aiguille est bien installée et en bon état.

Comment régler la tension du fil sur la PE770 ?

Pour régler la tension du fil sur la BROTHER PE770, tournez le bouton de tension situé sur le dessus de la machine. Commencez par une tension moyenne et ajustez en fonction du type de tissu que vous utilisez.

Pourquoi le fil se casse-t-il pendant la couture ?

Le fil peut se casser pour plusieurs raisons : vérifiez que l'aiguille est adaptée au type de fil et de tissu, assurez-vous que le fil est correctement enfilé et inspectez le fil pour des nœuds ou des dommages.

Comment changer l'aiguille de la BROTHER PE770 ?

Pour changer l'aiguille, éteignez la machine et retirez le pied presseur. Utilisez un tournevis pour dévisser la vis de l'aiguille, retirez l'ancienne aiguille et insérez la nouvelle aiguille avec la partie plate vers l'arrière. Revisez la vis pour sécuriser l'aiguille.

Que faire si la machine fait des points irréguliers ?

Des points irréguliers peuvent être causés par une mauvaise tension du fil, une aiguille émoussée ou un enfilage incorrect. Vérifiez la tension, remplacez l'aiguille si nécessaire et assurez-vous que le fil est bien enfilé.

Comment nettoyer la BROTHER PE770 ?

Pour nettoyer votre BROTHER PE770, retirez le pied presseur et la plaque à aiguille. Utilisez une brosse douce pour enlever les peluches et les résidus de fil. N'oubliez pas de lubrifier les pièces mobiles selon les recommandations du manuel.

Est-ce que la BROTHER PE770 peut coudre des tissus épais ?

Oui, la BROTHER PE770 peut coudre des tissus épais. Utilisez une aiguille adaptée aux tissus lourds et ajustez la tension du fil si nécessaire.

Comment télécharger et installer de nouveaux motifs sur la PE770 ?

Pour télécharger de nouveaux motifs, connectez la machine à votre ordinateur via USB. Utilisez le logiciel fourni pour transférer les motifs sur la machine. Suivez les instructions du manuel pour les étapes détaillées.

Que faire si l'écran de la machine ne s'allume pas ?

Si l'écran de la BROTHER PE770 ne s'allume pas, vérifiez que la machine est correctement branchée et que la prise fonctionne. Si le problème persiste, essayez de débrancher puis de rebrancher la machine.

MODE D'EMPLOI PE770 BROTHER

Manuel d'instructions

Function USB

• Transfert de motifs de broderie sur la machine à coudre
• Mise à niveau aïssé de votre machine à coudre

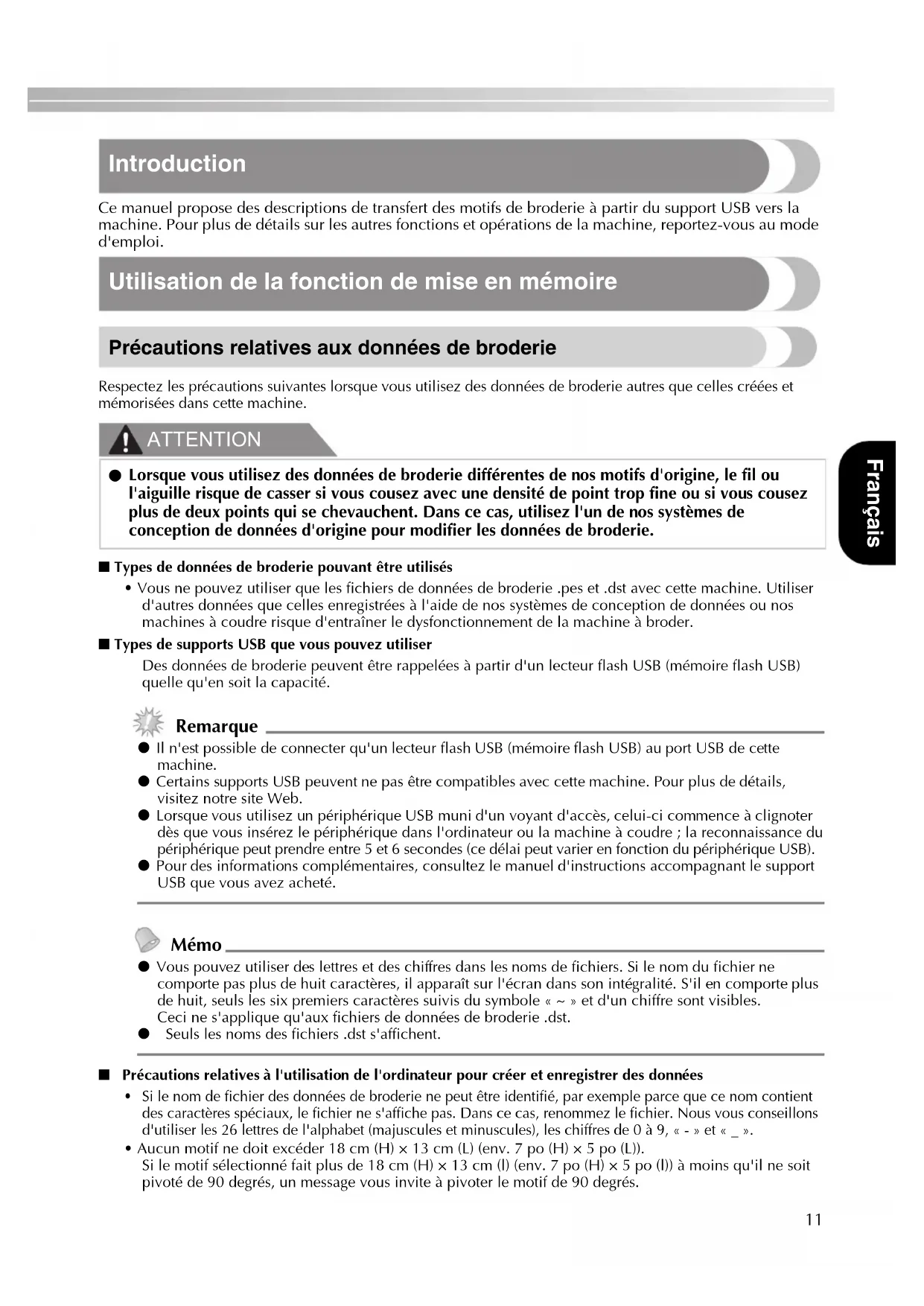

Ce manuel propose des descriptions de transfert des motifs de broderie à partir du support USB vers la machine. Pour plus de détails sur les autres fonctions et opérations de la machine, reportez-vous au mode d'emploi.

Utilisation de la fonction de mise en mémoire

Précautions relatives aux données de broderie

Respectez les précautions suivantes lorsque vous utilisez des données de broderie autres que celles creées et memorisées dans cette machine.

ATTENTION

Lorsque vous utilisez des données de broderie différentes de nos motifs d'origine, le fil ou l'aiguille risque de casser si vous cousez avec une densité de point trop fine ou si vous cousez plus de deux points qui se chevauchent. Dans ce cas, utilisez l'un de nos systèmes de conception de données d'origine pour modifier les données de broderie.

■ Types de données de broderie pouvant être utilisés

• Vous ne pouvez utiliser que les fichiers de données de broderie .pes et .dst avec cette machine. Utiliser d'autres données que celles enregistrées à l'aide de nos systèmes de conception de données ou nos machines à coudre risque d'entraîner le dysfonctionnement de la machine à broder.

Types de supports USB que vous pouvez utiliser

Des données de broderie peuvent etre rappeleres a partir d'un lecteur flash USB (memoire flash USB) quelle qu'en soit la capacité.

Remarque

• Il n'est possible de connecter qu'un lecteur flash USB (mémoire flash USB) au port USB de cette machine.
• Certains supports USB peuvent ne pas etre compatibles avec cette machine. Pour plus de détails, visitez notre site Web.
  Lorsque you utilisez un periphérisque USB muni d'un voyant d'accès, celui-ci commence à clignoter des que vous insérez le periphérisque dans l'ordinateur ou la machine à coudre; la reconnaissance du periphérisque peut prendre entre 5 et 6 secondes (ce délambda peut varier en fonction du periphérisque USB).
• Pour des informations complémentaires, consultez le manuel d'instructions accompagnant le support USB que vous avez acheté.

Memo

• Vous pouvez utiliser des lettres et des chiffres dans les noms de fichiers. Si le nom du fichier ne compte pas plus de huit caractères, il apparait sur l'écran dans son intégralité. S'il en compte plus de huit, seuls les six premiers caractères suivis du symbole « » et d'un chiffre sont visibles. Ceci ne s'applique qu'aux fichiers de données de broderie .dst.
  Seuls les noms des fichiers .dst s'afficient.

Precautions relatives à l'utilisation de l'ordinateur pour créé et enregistrer des données

• Si le nom de fichier des données de broderie ne peut être identifié, par exemple parce que ce nom contient des caractères spéciaux, le fichier ne s'affiche pas. Dans ce cas, renommez le fichier. Nous vous conseillons d'utiliser les 26 lettres de l'alphabet (majuscules et minuscules), les chiffres de 0 à 9, « - » et « _ »

• Aucun motif ne doit exceder 18cm (H)× 13 cm (L) (env. 7 po (H)× 5 po (L)). Si le motif selectionné fait plus de 18~cm (H)× 13 cm (l) (env. 7 po (H)× 5 po (l)) à moins qu'il ne soit pivoté de 90 degrés, un message vous invite à pivoter le motif de 90 degrés.

• Les fichiers, pes enregistrés avec un nombre de points, de couleurs et de motifs combinés supérieurs aux limites spécifiées ne peuvent être affichés. Utilisez l'un de nos systèmes de conception de données d'origine pour modifier les motifs de broderie afin qu'ils correspondent aux specifications.

• Meme si l'unité de broderie n'est pas installée, la machine reconnait les données de broderie.

• Enregistrez les motifs dans le repertoire racine du support USB. Si des données de broderie sont enregistrées dans un dossier du support USB, vous ne pourrez pas les recupérer via la machine.

Données de broderie Tajima (.dst)

• Lors de l'importation d'un fichier .dst, la seule maniere de visualiser le dessin consiste à selectionner le motif (nom du fichier).

Appuyez alors sur laur afficher le dessin à l'écran.

Transfert de motifs de broderie de l'ordinateur vers la machine à coudre

Remarque

Il n'est possible de connecter qu'un lecteur flash USB (mémoire flash USB) au port USB de cette machine.
- Un motif de broderie peut être transféré vers la machine à partir d'un support USB contenant 200 motifs de broderie maximum.
- Les motifs de broderie ne peuvent pas etre transfere svers la machine si le support USB en contient plus de 200.Dans ce cas, diminuez le nombre de motifs enregistrres sur le périphérique USB.
En outre, si les motifs de broderie contiennent trop de couleurs (ce nombre peut varier dans les motifs eux-memes),il peut s'aver impossible d'en transferer un vers la machine,meme s'il n'y a pas plus de 200 motifs de broderie enregistrres sur le support USB.Dans ce cas, diminuez etalement le nombre de motifs enregistrres sur le periphérique USB.
Enregistrez les motifs dans le repertoire racine du support USB. Si des données de broderie sont enregistrées dans un dossier du support USB, vous ne pourrez pas les recupérer via la machine.

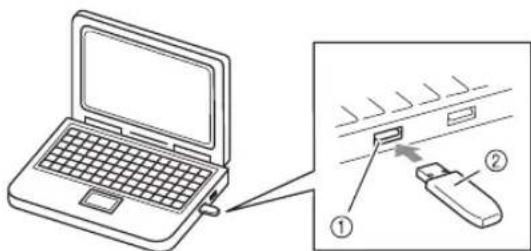

Insérez le support USB dans le port USB de l'ordinateur.

① Port USB de l'ordinateur
② Support USB

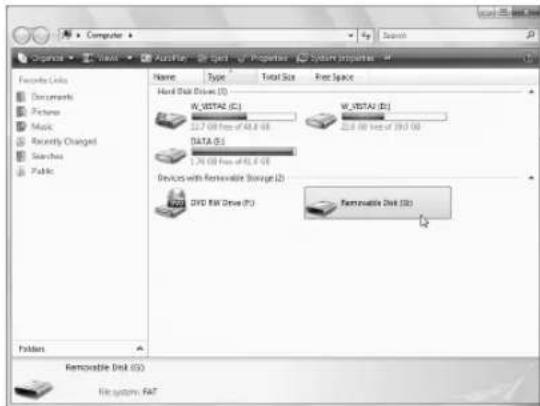

L'icône « Disque amovible » s'affiche dans « Ordinateur (Poste de travail) » sur l'ordinateur.

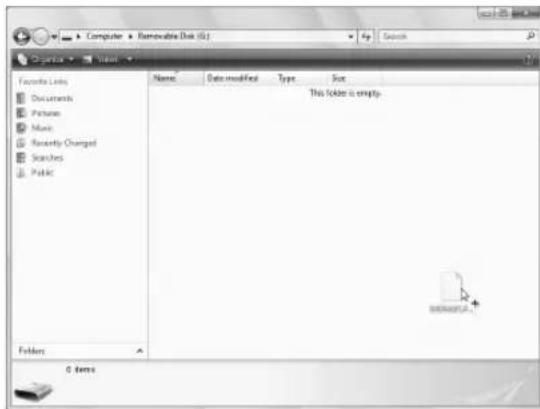

Copiez les données de motif sur le disque amovible.

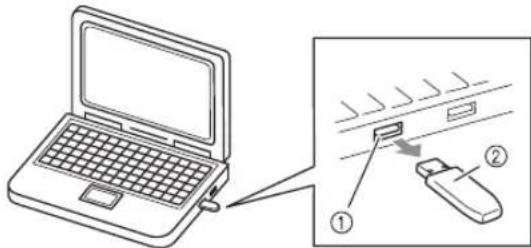

Retirez en toute sécurité le péripérisque USB du port correspondant de l'ordinateur.

① Port USB de l'ordinateur
② Support USB

ATTENTION

Avant de déconnecter le support USB, cliquez sur l'icone « Débrancher ou éjecter le périphérique en toute sécurité » dans la barre des tâches de Windows® 2000 ou sur l'icone « Retirer le périphérique en toute sécurité » dans la barre des tâches de Windows® XP/Windows Vista®.

Ensuite, lorsque le disque amovible peut être retire en toute sécurité, déconnectez le support USB de l'ordinateur.

Windows® XP

Windows Vista®

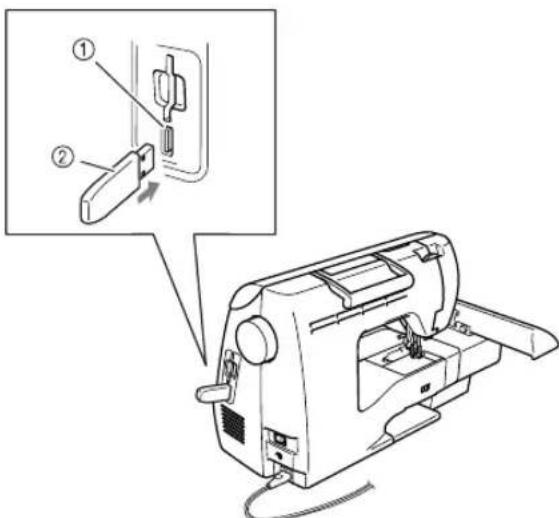

Insérez le support USB dans le port USB de la machine.

① Port USB (pour un lecteur flash USB (mémoire flash USB))
② Support USB

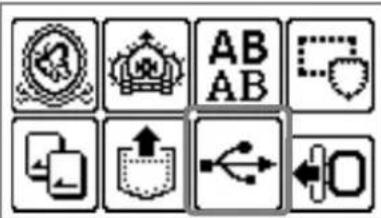

Appuyez sur

Les motifs enregistrés sont affichés.

Remarque

Si le message apprait, il est

possible que le support USB contienne plus de 200 motifs de broderie ou que les motifs de broderie contiennent trop de couleurs (meme s'il n'y a pas plus de 200 motifs). Dans ce cas, retirez le support USB de la machine à coudre, reconnectectez-le à l'ordinateur, puis supprimez simultanément quelques motifs de broderie du support USB. Refermez la fenetre du message d'erreur affichée sur la machine, puis repeteze la procEDURE en commençant par I'etape ⑤.

Mémo

• Les noms de fichier des motifs apparaissent dans l'ordre alphabetique.
  Seuls les noms des fichiers .dst s'affichent.

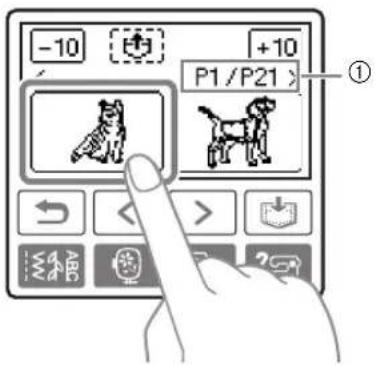

7 Sélectionnéz le motif que vous souhaitez réutiliser.

Passez d'un écran à l'autre à l'aide de (Touche Page précédente) et (Touche Page suivante).

① Numéro de la page actuèlement affichée sur le nombre total de pages
Lorsque you appuyez sur -10 + 10 l'affichage des motifs avance ou recule de 10 motifs.
Le motif selectionné apparait en surbrillance inverse.

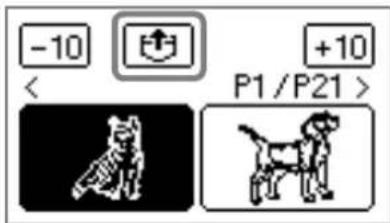

8 Appuyez sur

Le motif enregistré est rappelé.
L'écran de broderie s'affiche et vous pouvez broder les motifs rappelés.

9 Ajustez le motif à votre convenance, puis commencez à broder.

Messages d'erreur

Memo

• Ce manuel décrit les messages d'erreur relatifs à la connexion USB. Pour plus de détails sur les autres messages d'erreur, reportez-vous au mode d'emploi.

Message d'erreur Cause possible
①Ne changez pas le support USB en cours de lecture.	Vous avez tenté de sélectionner un motif après que le support USB contenant ce motif a été déconnecté, puis reconnectné.
①Placez le support USB.	Vous avez rappelé un motif alors qu'aucun support USB n'était connecté.
①	Un motif a été récapuéral à partir d'un lecteur flash USB (mémoire flash USB) contenant plus de 200 motifs de broderie. Ce message apparaît également si des motifs de broderie contenant de nombreuses couleurs ont été enregistrées sur le support USB, même si celui-ci ne contient pas plus de 200 motifs.
↑	Récapération du motif.

Mise à niveau du logiciel de la machine à coudre à l'aide du péripérisque USB

Voupuez telecharger, a l'aide d'un periphérique USB et d'un ordinateur, les mises a niveau du logiciel de voire machine a coudre.

Lorsqu'un programme de mise à niveau est disponible sur le site Web « http://solutions.brother.com », téléchargez le(s) fichier(s) en respectant les instructions du site Web et la procédure ci-dessous.

Remarque

Lorsque you utilisez le support USB pourmettre le logiciel a niveau,verifiez au prealable qu'aucune autre donnée que celles du fichier de mise a niveau n'est enregistrree sur le support USB utilise.
- Le fichier de mise à niveau peut être rappelé à partir d'un lecteur flash USB (mémoire flash USB) de n'importe qu'elle capacité.

Memo

• Une fois le logiciel de la machine mis à niveau, les combinaisons de caractères et de points décoratifs enregistrées sont effacées. En revanche, les motifs de broderie enregistrés ne sont pas effacés.

1 Appuyez sur (fuch de réglage) et maintenez-la enforcée tout en mettant la machine à coudre sous tension.

L'écran suivant apparait.

Connectez le support USB contenant le fichier de mise à niveau. CHARGER

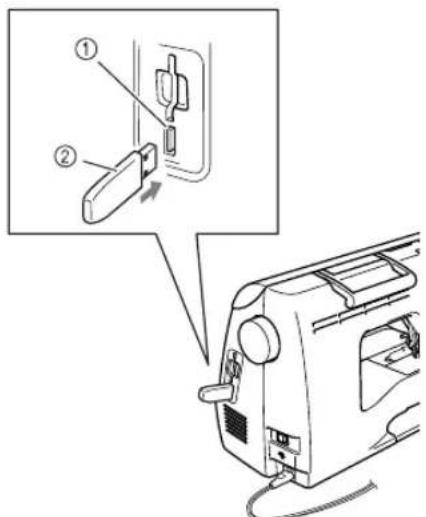

Insérez le support USB dans le port USB de la machine. Le périphérique ne doit containir que le fichier mis à niveau.

① Port USB pour le support
② Support USB

Remarque

Lorsque you utilisez un péripérisque USB muni d'unvoyant d'accès, celui-ci commence à clignoter des que vous insérez le péripérisque dans l'ordinateur ou la machine à coudre; la reconnaissance du péripérisque peut prendre entre 5 et 6 secondes (ce déliai peut varier en fonction du péripérisque USB).

Appuyez sur CHARGER

L'écran suivant apparait.

Sauvegarde du fichier de mise à niveau en cours.
Ne mettez pas la machine hors tension.

Remarque

• En cas d'erreur, un message s'affiche. À ce moment, mettez la machine à coudre hors tension, puis relancez la procédure à partir de l'étape ①.

Lorsque I'ecran suivant s'affiche, la mise a niveau est terminée.

Mise à niveau terminée.

Retirez le support USB et mettez la machine hors, puis de nouveau sous tension.
