РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DSR250N D-LINK

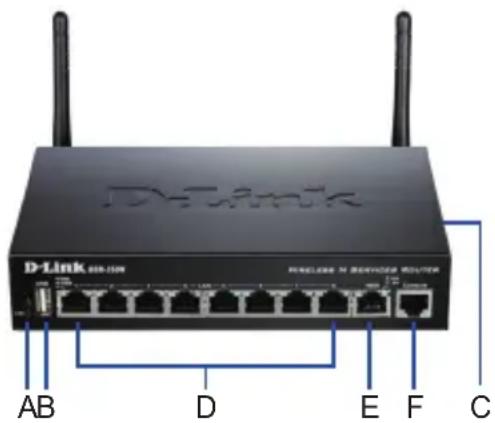

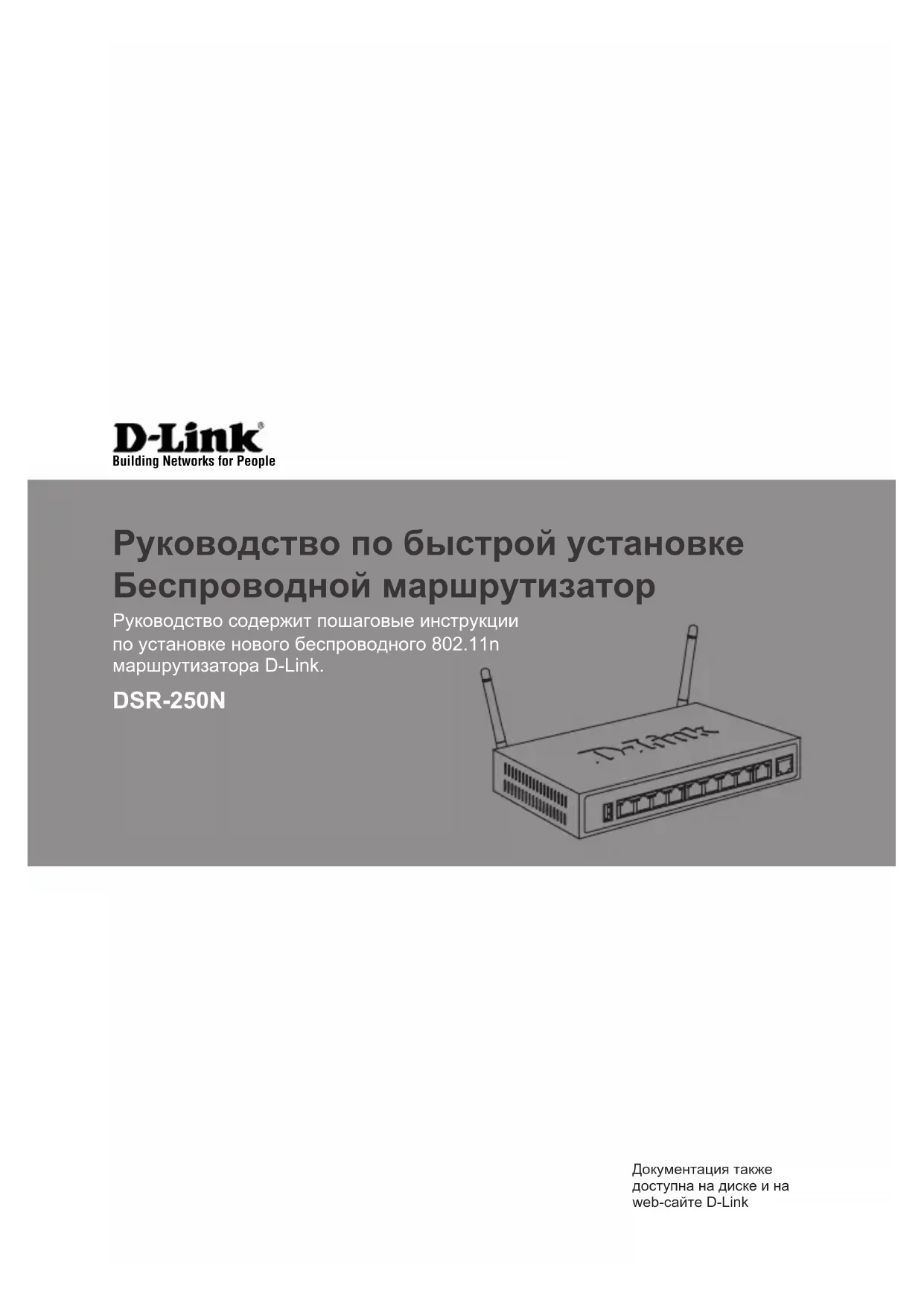

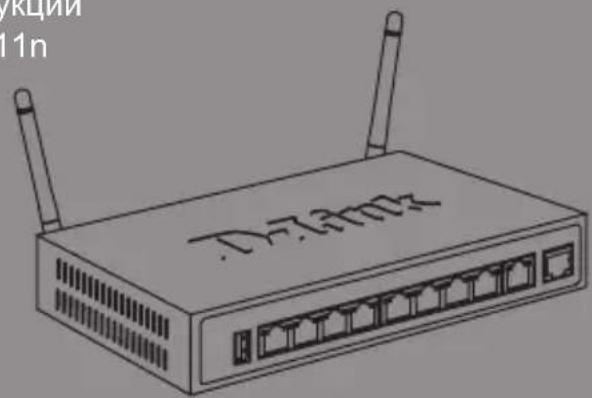

rtibat Ofisi Ayazağa Maslak yolu Erdebil Cevahir İş Merkezi No: 5/A Ayazağa / Maslak İstanbul Tel: +90 212 2895659 Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65 Web:www.dlink.com.tr Teknik Destek: support.tr@dlink.com.tr8 D-Link Wireless N Services Router ENGLISH NotesРуководство содержит пошаговые инструкции по установке нового беспроводного 802.11n маршрутизатора D-Link. Building Networks for People DSR-250N Документация также доступна на диске и на web-сайте D-Link Руководство по быстрой установке Беспроводной маршрутизатор10 D-Link Wireless N Services Router PYCCКИЙ О руководстве Руководство содержит пошаговые инструкции по установке маршрутизатора DSR-250N. Пожалуйста, помните, что приобретенная модель может отличаться от изображений на иллюстрациях данного руководства. Комплект поставки Откройте коробку и аккуратно распакуйте содержимое. Пожалуйста, проверьте по прилагаемому списку наличие и целостность всех компонентов. Если какой-либо компонент отсутствует или поврежден, пожалуйста, обратитесь к поставщику. - (1 шт.) Беспроводной маршрутизатор DSR-250N - (1 шт.) Кабель питания 12В/1.5A - (1 шт.) Консольный кабель (RJ45-to-DB9) - (1 шт.) Кабель Ethernet (CAT5 UTP/прямой) - (1 шт.) CD-диск (содержит документацию по продукту в формате PDF) - (2 шт.) Съемные однонаправленные антенны Пункт Функция ОписаниеA Индикатор(Сверху вниз)Индикатор Power: Свидетельствует о включенном питании маршрутизатора.Индикатор 2.4GHz WLAN: Постоянный свет индикатора свидетельствует о готовности беспроводного сегмента сети. Этот индикатор мигает во время передачи данных по беспроводной сети.B Порт USB (1) Поддержка различных USB-устройств 1.1 или 2.0, указанных в списке ниже:1. Flash-диск или жесткий диск для совместного использования сетевых ресурсов.2. Устройства с поддержкой WCN (доступно в будущих версиях программного обеспечения).3. Принтер (доступно в будущих версиях программного обеспечения).C Кнопка WPS Система Wi-Fi Protected Setup (WPS) упрощает настройку безопасности беспроводной сети как во время первоначальной установки (“Initial setup”), так и в процессе добавления нового устройства (“Add New Device”). Для получения более подробной информации, пожалуйста, обратитесь к руководству пользователя.D Гигабитный LAN порт (1-8)Используется для подключения устройств Ethernet, таких как компьютеры, коммутаторы и концентраторы.E Гигабитный WAN порт (1) Один порт WAN с автоматическим определением полярности MDI/MDIX используются для подключения к кабельному или DSL-модему с помощью кабеля Ethernet.F Консольный порт (1)Используется для доступа к интерфейсу командной строки (CLI) через консольный кабель RJ45-to-DB9.Таблица 1: Описание передней панели DSR-250N Индикаторы статуса устройства и порта Ethernet Индикаторы отображают информацию о текущем статусе устройства. При включении питания устройства индикатор POWER/STATUS загорится оранжевым светом. Запуск займет около одной минуты, затем индикатор изменит цвет на зеленый. Если необходимо выключить устройство и повторно включить, рекомендуется подождать несколько секунд между выключением и включением устройства. Индикаторы Ethernet показывают статус каждого порта Ethernet. В Таблице 2 указаны имя, цвет, статус и описание каждого индикатора устройства. Рисунок 2. Индикаторы порта Ethernet RJ-45 Статус TX/RXСкорость соединения Передняя панель DSR-250N Обзор устройства Рисунок 1: Передняя панель DSR-250N В данном разделе представлено детальное описание маршрутизатора DSR-250N и его компонентов. FDA CEBD-Link Wireless N Services Router 11 PYCCКИЙ Индикаторы Цвет Статус ОписаниеПитание / СтатусОранжевый / ЗеленыйПостоянный оранжевыйУстройство во время процесса включения питанияПостоянный зеленыйПитание включеноМигающий оранжевыйУстройство неисправно и находится в режиме восстановленияМигающий зеленыйСистема неисправна, обновление программного обеспечения не выполненоНе горит Питание устройства выключеноWLAN 2.4 Зеленый Постоянный зеленыйСоединение исправноМигающий зеленыйНеактивный портНе горит Соединение отсутствуетWPS Синий Мигающий синийЗапуск процессаПостоянный синийСоединение установленоНе горит Соединение отсутствует.Статус TX/RX Зеленый Не горит Соединение отсутствует.Постоянный зеленыйСоединение установлено.Мигающий зеленыйОтправка или прием данных через порт.Скорость соединенияЗеленый/ ОранжевыйНе горит Порт работает на скорости 10 Мбит/сПостоянный зеленыйПорт работает на скорости 100 Мбит/сПостоянный оранжевыйПорт работает на скорости 1000 Мбит/с Подключение питания и Включение/ Выключение устройства Настройки интерфейса DSR-250N по

Таблица 2: Описание индикаторов статуса

Установка и подключение

Данная глава описывает процесс подключения кабелей и включение устройства. Перед началом работы Соблюдайте следующие меры предосторожности для предотвращения выключения, неисправности оборудования и повреждений: - Перед началом установки убедитесь, что источник питания отключен. - Убедитесь, что помещение, в котором выполняется установка устройства, хорошо проветривается и температура не превышает 40°С (104°F) - Необходимо оставить 1 метр свободного пространства спереди и позади устройства. - Располагайте устройство в стойке таким образом, чтобы не блокировать вентиляционные отверстия по боковым сторонам шасси. Убедитесь в наличии жалюзи на сторонах стойки. - Перед началом установки убедитесь в отсутствии следующих опасных условий: влажный или сырой пол, протекания, незаземленные или потертые кабели питания, отсутствие защитного заземления. Для подключения питания к устройству подключите кабель питания AC/DC к разъему питания постоянного тока, расположенному на задней панели устройства, и к источнику

Примечание: При подключении питания рекомендуется использовать сетевой фильтр. Для включения DSR-250N установите переключатель питания постоянного тока (DC power switch) на задней панели в положение “on”. Для выключения устройства установите переключатель питания в положение “off ”. Интерфейс Ethernet интерфейса IP-адресУправление на основе web-интерфейса DHCP-клиентLAN(1-8) / WLAN Статический IP-адрес192.168.10.1 Включено Включено WAN DHCP-клиент 0.0.0.0 Выключено Выключено Таблица 3: Настройки интерфейса по умолчанию Внимание: Беспроводной маршрутизатор D-Link 802.11n обеспечивает доступ только к Web-интерфейсу GUI с интерфейсов LAN и WLAN по умолчанию в целях обеспечения безопасности.12 D-Link Wireless N Services Router PYCCКИЙ Для доступа к устройству через web-интерфейс выполните:1. Подключите рабочую станцию к порту LAN (1-8), который предназначен для подключения к сети LAN. 2. Убедитесь, что рабочей станции присвоен статический IP-адрес в подсети 192.168.10.0/24. Примечание: Отключите блокирование всплывающих окон или добавьте IP-адрес управления http://192.168.10.1 в список адресов, которым разрешено открывать всплывающие окна. 3. Откройте браузер, введите IP-адрес для интерфейса LAN. (IP-адрес по умолчанию http://192.168.10.1), затем нажмите Enter.

4. Зарегистрируйтесь в web-интерфейсе настройки маршрутизатора: Имя пользователя: adminПароль: admin

Подключение устройства к сети Рисунок 3: Пример подключения кабелей Начальная настройка

На маршрутизаторе DSR-250N предварительно установлено программное обеспечение. При включении устройство готово к настройке. Несмотря на то, что устройство обладает настройками по умолчанию, которые позволяют начальное подключение, необходимо выполнить дальнейшую настройку в соответствии с определенными сетевыми требованиями. Использование web-интерфейса Для использования Web-интерфейса рабочая станция, с которой выполняется управление устройством, должна находиться в той же подсети, что и устройство.Рисунок 6. Сообщение аутентификацииРисунок 5. Адресная строка браузераТаблица 4. Совместимость с браузерамиБраузер ВерсияMicrosoft Internet Explorer6.0 или Mozilla Firefox 3.5 или Netscape Navigator 9.0 или Apple Safari 4.0 или Google Chrome 3.0 или В данном разделе представлена основная информация о физическом подключении DSR-250N к сети. Для подключения необходимых кабелей выполните действия, указанные на рис. 3.1. Подключите кабель RJ-45 к порту WAN1 и внешнему маршрутизатору. Порт WAN предварительно присвоен сетевому сегменту WAN. 2. 2. Подключите кабель RJ-45 к порту LAN (1-8) и коммутатору в сетевом сегменте LAN. 3. 3. Подключите кабель RJ45-to-DB9 к консольному порту для доступа к интерфейсу командной строки (CLI). WAN1 LAN Console Internet SwitchUserD-Link Wireless N Services Router 13 PYCCКИЙ Беспроводной маршрутизатор оснащен последовательным портом, обеспечивающим соединение с компьютером или терминалом для предоставления пользователям возможности мониторинга и настройки устройства. Данный порт с разъемом RJ-45 используется устройством DCE (модем) для передачи данных. Для соединения через консоль, необходимо наличие следующего оборудования:

1. Терминал или компьютер с

последовательным портом и возможностью эмулировать терминал.

2. Кабель RS-232 RJ45-to-DB9 с разъемом

«мама» (входит в комплект поставки)

3. Если ноутбук или компьютер пользователя

не оснащен интерфейсом RS-232, необходимо приобрести конвертер. Примечание: Конвертер RS-232 не входит в комплект поставки и приобретается отдельно. Для установки соединения через консоль выполните следующие действия:

1. Подключите коннектор RJ-45 входящего

в комплект поставки кабеля RJ45-to-DB9 непосредственно к консольному порту маршрутизатора.

2. Подключите кабель к терминалу или

последовательному порту компьютера с установленным программным обеспечением эмуляции терминала. Установите следующие параметры программного обеспечения эмуляции

Baud rate (Скорость передачи в бодах): 115200 Data bits (Бит данных): 8 Parity (Четность): None (нет) Stop bits (Стоп-бит): 1 Flow control (Управление потоком): None (нет)

3. После установки терминала с

предварительным выполнением инструкций раздела “Connecting Power and Turn the Device On/Off” («Подключение питания и Включение/Выключение устройства»), включите устройство. В терминале появится загрузочная последовательность. Соединение через консоль (RJ45-to-DB9 DCE) Дополнительную помощь можно получить в офисах D-Link по всему миру, указанных в приложении к Руководству пользователя или онлайн. Для получения более подробной информации о продукции D-Link и технической поддержки, пожалуйста, обратитесь на сайт D-Link http://www.dlink.ru. Дополнительная информация После завершения начальной установки необходимо обратиться к документации в формате PDF на CD-диске, входящем в комплект поставки, для получения информации по настройке DSR-250N. Руководство пользователям Данный документ описывает основную эксплуатацию программного обеспечения беспроводного маршрутизатора, которое управляет аппаратным обеспечением маршрутизатора. Руководство содержит примеры выполнения типичных задач администратора, таких как установка VPN-соединения, а также различные варианты использования беспроводного маршрутизатора. Справочное руководство системного

Этот документ описывает все сообщения системного журнала, которые могут быть сгенерированы маршрутизатором во время

Справочное руководство Данный документ описывает все доступные текстовые команды, используемые для консоли RJ45-to-DB9 или интерфейса SSH для настройки беспроводного маршрутизатора. Завершение настройки

4. После выполнения загрузочной

последовательности появится командная строка, устройство готово к настройке.14 D-Link Wireless N Services Router PYCCКИЙ Техническая поддержка

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через

Техническая поддержка D-Link: +7(495) 744-00-99 Техническая поддержка через
