РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DSN-6410 D-LINK

Руководство по быстрой установке

дискового массива iSCSI IP SAN серии DSN-6000

Комплект поставки

Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к продавцу.

Дисковый массив IP SAN

Отсеки для жестких дисков

Трансивер GBIC и кабель только для DSN-6410/6420

CD-диск Винты, болты набор для монтажа в стойку

Днабор для монтажа в стойку

монтажа в стойку и дисков

Перед началом установки

Прежде, чем начать, подготовьтесь по следующим пунктам:

1. Убедитесь в наличии узла с сетевым адаптером Gigabit Ethernet или адаптером iSCSI HB
2. Убедитесь в наличии сетевых кабелей CAT 5e или CAT 6 для подключения к порту управ и iSCSI-портам для передачи данных.
3. Составьте план настройки системы хранения данных.
4. Изучите информацию о порте управления и портах iSCSI. При использовании статическо IP-адреса, пожалуйста, убедитесь в наличии статических IP-адресов, маски подсети и шг по умолчанию.
5. Рекомендуется наличие коммутаторов 10GbE или коммутаторов 10GbE с поддержкой LA / Trunking (опционально).
6. Изучите информацию о протоколе СНАР, включая имя пользователя и секретный ключ С (опционально).

Установка дисков

Примечание: Пропустите этот раздел, если Вы приобрели устройство с установленными дисками.

Для установки дисков SAS или SATA без переходника используйте крепежные отверстия на передней панели:

Для установки дисков с переходником (DSN-654), сначала установите переходник.

Далее установите диск, используя крепежные отверстия на задней панели устройства:

Слот 1 Слот 4 Слот 7 Слот 10
Слот 2 Слот 5 Слот 8 Слот 11
Слот 3 Слот 6 Слот 9 Слот 12

Жесткие диски могут быть установлены в любой слот корпуса. Номер слота отображается в Web-интерфейсе.

Примечание: Рекомендуется установить хотя бы один диск в слот 1 \~ 4. Журналы событий хранятся на дисках в этих слотах; если диски не используются, при перезагрузке системы журналы событий будут потеряны.

Установка

Пожалуйста, используйте следующую топологию и убедитесь в правильности всех соединений.

1. Подключите устройство перед включением серверов. Заранее подключите кабели к консольному порту, к порту управления и iSCSI-порту.
2. Кроме того, установка iSNS-сервера рекомендуется для системы Dual controller.
3. Сначала включите питание дискового массива IP SAN и JBOD (опционально), далее включите хосты и iSNS-сервер.
4. Для автоматической установки МРЮ рекомендуется зарегистрироваться на объекте дважды (с контроллера 1, а затем с контроллера 2).

Примечание: для системы Dual controller рекомендуется использовать iSNS-сервер.

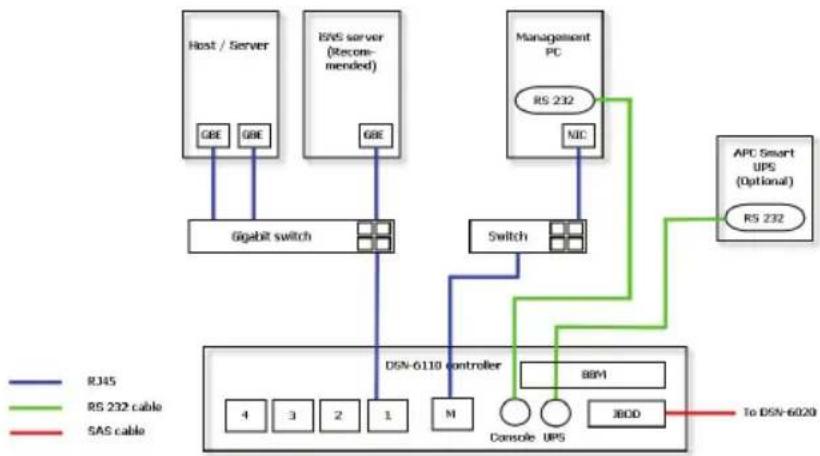

DSN-6110: 1GbE для дискового массива SAS/ SATA IP SAN, Single controller.


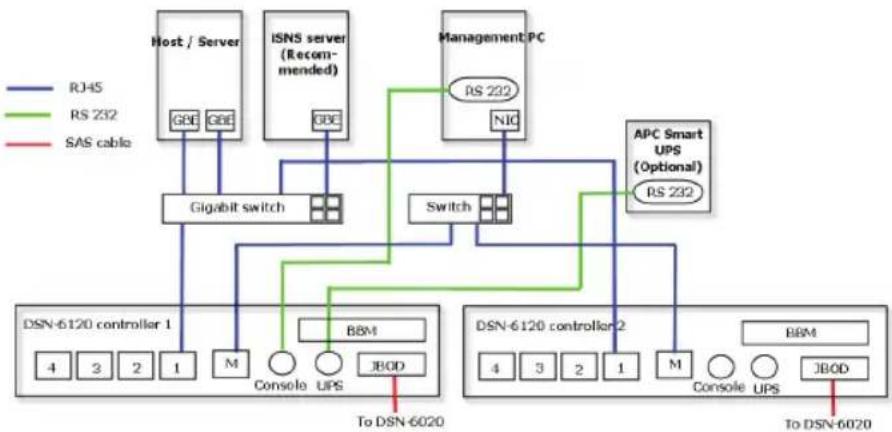

DSN-6120: 1GbE для дискового массива SAS/ SATA IP SAN, Dual redundant controller.


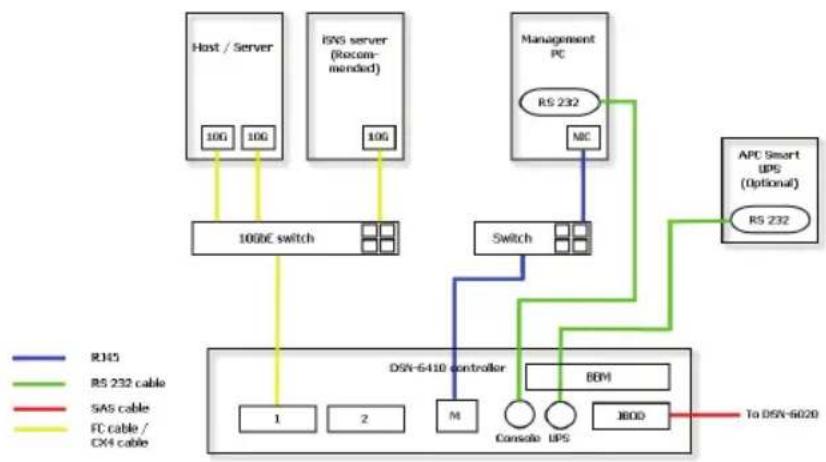

DSN-6410: 10GbE для дискового массива SAS/ SATA IP SAN, Single controller.


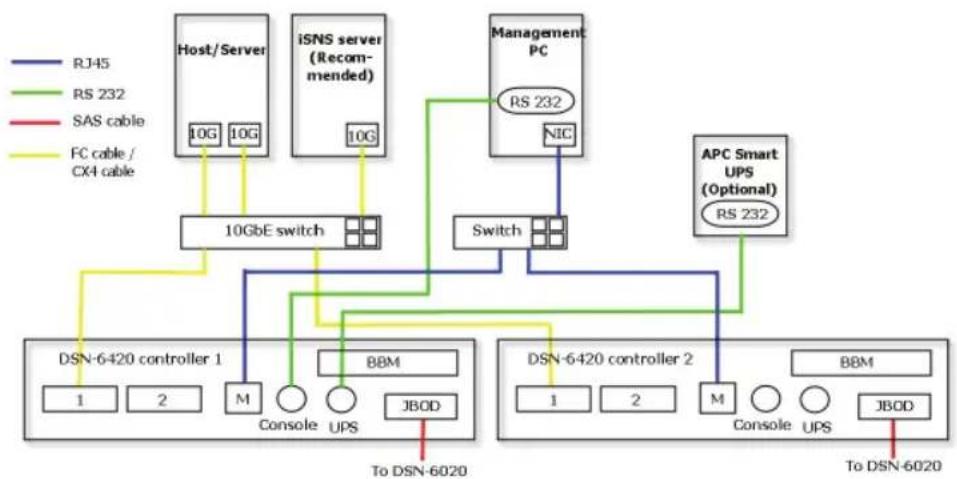

DSN-6420: 10GbE для дискового массива SAS/ SATA IP SAN, Dual redundant controller.

Настройка

1. Web-интерфейс

Серия D-Link DSN-6000 поддерживает интеграцию и управление через графический Web-интерфейс, удобный в использовании. Убедитесь в подключении кабеля LAN, откройте браузер и введите:

http://192.168.0.32

Появится диалоговое окно аутентификации.

Имя пользователя: admin

Пароль по умолчанию: 123456

После регистрации выберите функции в списке слева для того, чтобы начать настройку.

2. Быстрая установка

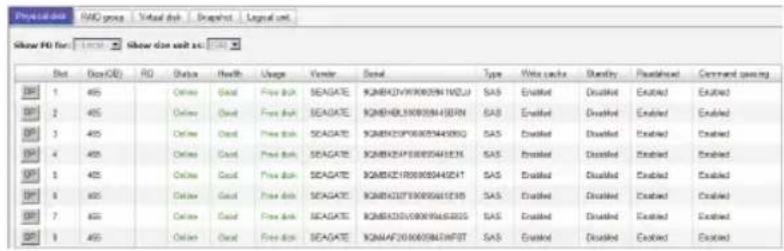

Пожалуйста, убедитесь в наличии установленных дисков. Подробная информация о жестких дисках представлена в «/ Volume configuration / Physical disk».

Шаг 1: Нажмите «Быстрая установка»; выполните шаги для установки имени системы и даты/времени.

War2: Подтвердите корректность порта управления и IP-адресов DNS и нажмите «Далее».

Шаг 3: Укажите IP-адрес порта и нажмите «Далее».

Шаг 4: Установите уровень и объем RAID и нажмите «Далее».

Шаг 5: Проверьте все пункты и нажмите «Завершить».

3. Зарегистрируйтесь на инициаторе Microsoft iSCSI

Данный раздел содержит пошаговые инструкции по установке инициатора Microsoft iSCSI. Пожалуйста, зайдите на Web-сайт Microsoft для получения последней версии инициатора iSCSI. Данный пример основан на Microsoft Windows Server 2008 R2.

Подключение

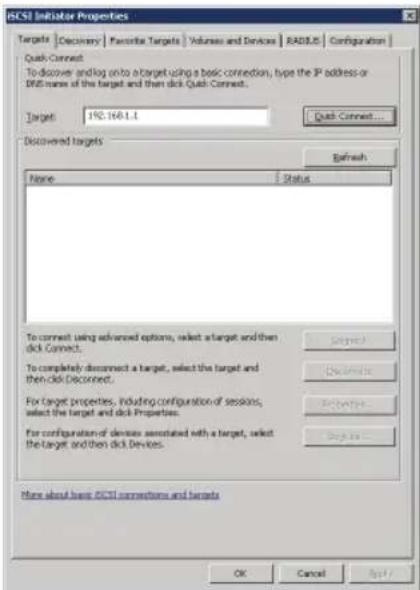

1. Запустите инициатор Microsoft iSCSI.
2. Введите IP-адрес или DNS-имя объекта. Далее нажмите «Быстрое подключение».

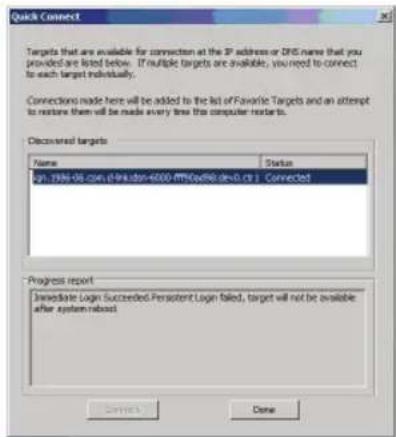

3. Нажмите «Выполнено».

1. Компьютер готов для подключения к диску iSCSI.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет.
