PANDUAN PENGGUNA DSN-6410 D-LINK

Indonesia - www.dlink.co.id

Malaysia - www.dlink.com.my

Jika salah satu dari item dibawah ini hilang, harap hubungi penjual..

Modul transceiver GBIC dan kabel khusus untuk DSN-6410/6420

CD Kunci-kunci,

sekrup untuk hard disk dan perangkat rel

Sebelum melakukan instalasi

Sebelum memulai, siapkan perlengkapan berikut ini:

1. Sebuah komputer dengan NIC berkapasitas Gigabit atau adaptor iSCSI
2. Kabel jaringan CAT 5e atau CAT 6 untuk pengaturan port dan iSCSI port
3. Persiapkan rencana konfigurasi sistem penyimpanan
4. Persiapkan pengaturan port serta informasi jaringan iSCSI data port. Bila menggunakan IP statis, tolong persiapkan alamat IP statis, Subnet Mask serta default gatewaynya.
5. Switch 10GbE (direkomendasikan) atau switch 10GbE dengan kemampuan LCAP/Trunking (opsional)
6. Informasi CHAP untuk keamanan, termasuk username serta rahasianya (opsional)

Instalasi Hard Disk

Catatan: Lewati langkah ini bila anda membeli paket yang sudah termasuk dengan Hard Disk.

Untuk memasangkan hard disk SAS atau SATA pada penampang yang tidak memiliki "Bridge Board", gunakan lubang sekrup depan:

Untuk memasangkan hard disk SATA pada penampang yang memiliki Bridge Board (DSN-654), sambungkan Bridge Boardnya terlebih dulu.

Lalu pasang hard disk dengan menggunakan lubang sekrup bagian belakang

Hard disk dapat dipasang di lubang manapun. Sistem penomoran lubang akan terlihat pada tampilan web.

Catatan: Disarankan agar setidaknya ada satu hard disk yang terpasang pada lubang 1\~4. Sistem "event log" tersimpan pada salah satu hard disk yang terpasang pada lubang tersbut. Bila tidak ditemukan hard disk yang terpasang, maka "event log" akan hilang apabila mesin di restart.

Penerapan

Silahkan lihat topologi berikut ini dan pastikan semua koneksi sudah siap:

1. Pasang semua koneksi perangkat keras sebelum menyalakan server. Hubungkan kabel konsol, kabel pengaturan port serta kabel data iSCSI terlebih dulu.
2. Sebagai tambahan, direkomendasikan untuk menginstall iSNS server untuk sistem dengan kontroler ganda.
3. Nyalakan mesin IP SAN storage anda, dan untuk langkah awal pilih JBOD (opsional), kemudian nyalakan komputer host dan iSNS server anda.
4. Untuk memastikan bahwa MPIO ter-set secara otomatis, anda disarankan untuk login ke target sebanyak dua kali (dari kontroler 1 kemudian kontroler 2).

Catatan: iSNS server direkomendasikan untuk sistem dengan kontroler ganda.

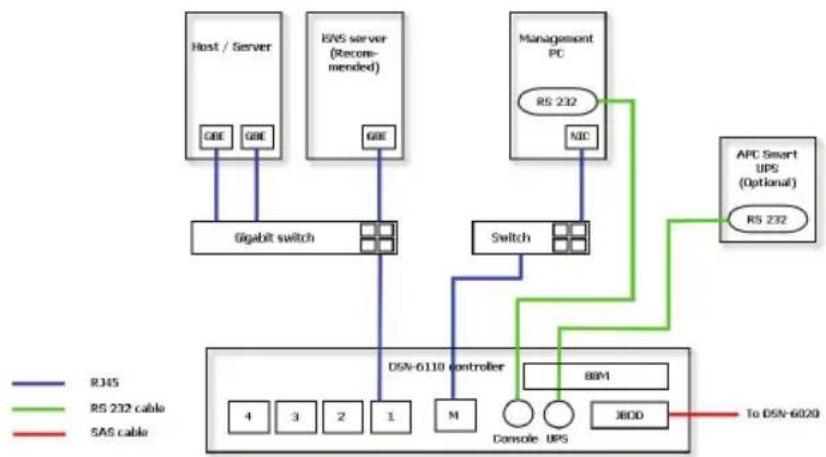

DSN-6110: 1GbE pada SAS/SATA IP SAN Storage, dengan kontroler tunggal.


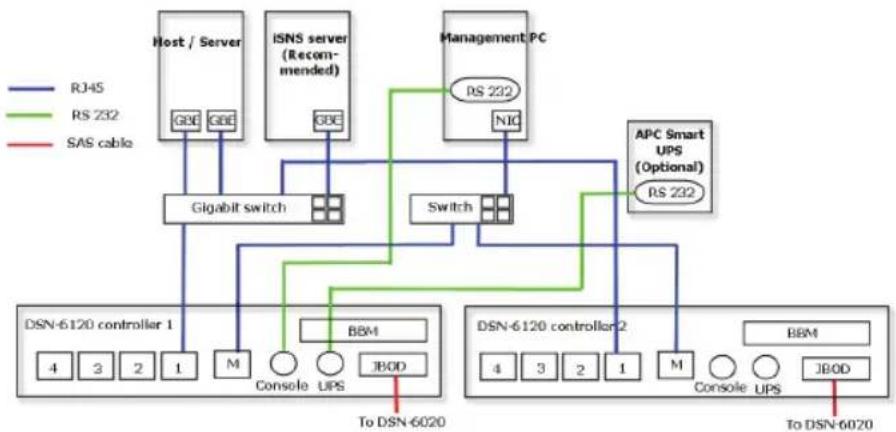

DSN-6120: 1GbE pada SAS/SATA IP SAN Storage, dengan kontroler ganda


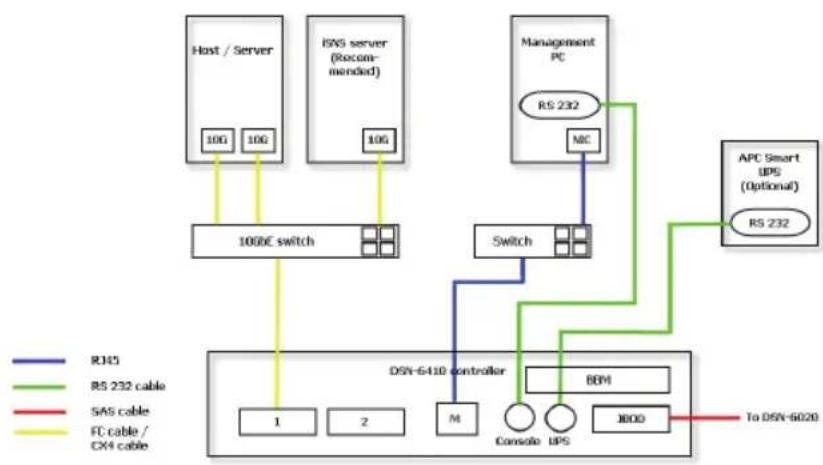

DSN-6410: 10GbE pada SAS/SATA IP SAN Storage, dengan kontroler tunggal


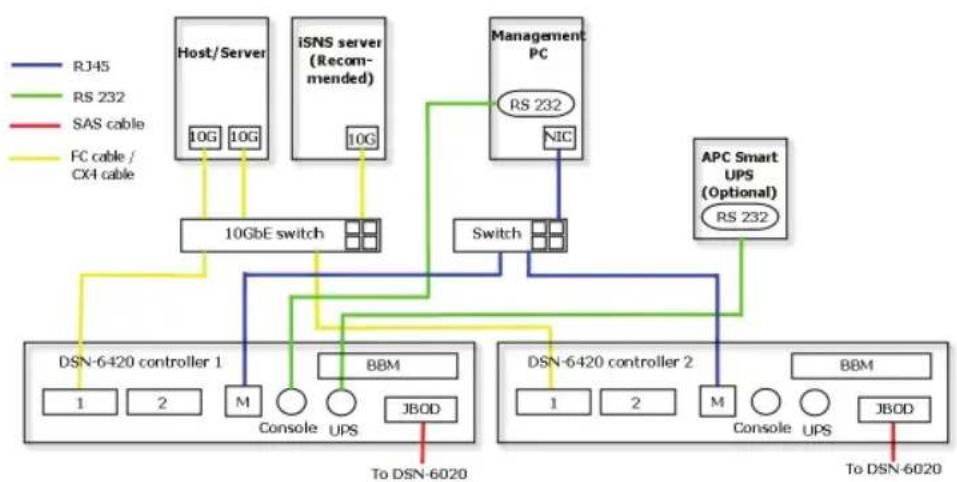

DSN-6420: 10GbE pada SAS/SATA IP SAN Storage, dengan kontroler ganda

Konfigurasi

1. melalui tampilan web

Dalam seri D-Link DSN-6000 sudah termasuk GUI yang mudah digunakan untuk melakukan integrasi dan pengaturan. Pastikan anda menghubungkan kabel jaringan LAN, kemudian buka program web browser anda lalu masukkan alamat:

http://192.168.0.32

Maka kotak dialog untuk otentikasi akan keluar.

Nama pengguna: admin

Kata sandi bawaan: 123456

Setelah berhasil masuk, pilih daftar fungsi yang terdapat pada tampilan sebelah kiri untuk memulai konfigurasi anda.

2. Instalasi cepat

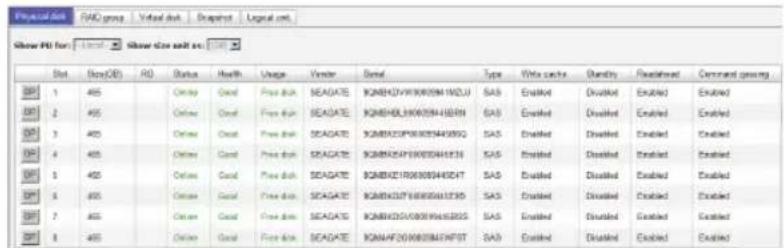

Pastikan ada beberapa hard disk kosong yang terinstall pada sistem ini. Cek detil hard disk pada bagian "/Volume configuration / Physical disk".

Langkah 1: Klik pada tombol "Quick Installation"; ikuti langkah-langkah untuk mengatur nama sistem dan tanggal/waktu.

Langkah 2: Konfirmasikan bahwa port pengaturan dan alamat IP DNS sudah benar, kemudian klik "Next"

Langkah 5: Periksa semua poin yang ada kemudian klik "Finish".

Langkah 5

Langkah 6: Selesai.

3. Buka program Microsoft iSCSI Initiator

Berikut ini adalah instruksi langkah demi langkah pengaturan Microsoft iSCSI initiator. Silahkan kunjungi web Microsoft untuk mendapatkan iSCSI initiator versi terbarunya. Contoh berikut ini dilakukan pada Microsoft Windows Server 2008 R2.

Sambungkan

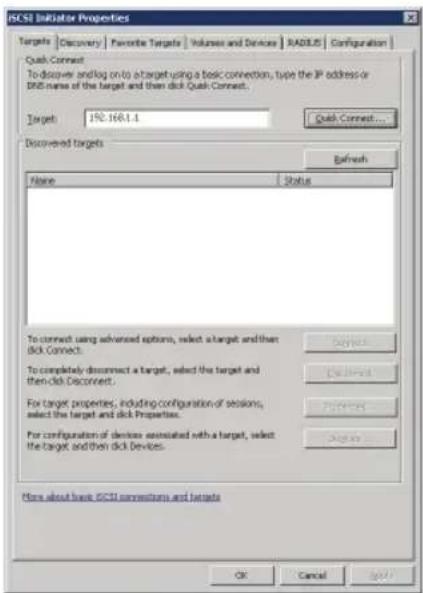

1. Jalankan Microsoft iSCSI initiator.
2. Masukkan alamat IP atau nama DNS target anda. Kemudian klik "Quick Connect".

Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan:

Dukungan Teknis D-Link melalui telepon: Tel: [phone]

Dukungan Teknis D-Link melalui Internet: Email : [e-mail] Website : http://support.dlink.co.id
