DSN-6410 - Servidor D-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Servidor de almacenamiento en red
Marca	D-Link
Modelo	DSN-6410
Factor de forma	Montaje en rack (1U)
Dimensiones (An x Al x Pr)	440 x 43 x 500 mm
Peso	Aproximadamente 10 kg
Fuente de alimentación	250W AC, 100-240V, 50-60Hz
Procesador	Intel Xeon E3-1220 v5 (quad-core, 3.0 GHz)
RAM	8 GB DDR4 ECC (ampliable hasta 32 GB)
Bahías de almacenamiento	4 x 3.5" SATA III (intercambiable en caliente)
Interfaces de red	2 x Gigabit Ethernet (RJ-45)
Puertos USB	2 x USB 2.0, 2 x USB 3.0
Refrigeración	2 ventiladores de sistema de 40 mm
Gestión	Web GUI, SSH, SNMP v2/v3
Soporte RAID	RAID 0, 1, 5, 6, 10
Protocolos compatibles	SMB/CIFS, NFS, iSCSI, FTP, AFP
Características de seguridad	Acceso cifrado, cortafuegos, integración LDAP
Sistema operativo	Linux integrado con firmware D-Link
Mantenimiento	Limpiar con un paño seco; evitar líquidos; asegurar una ventilación adecuada
Piezas de repuesto	Unidad de fuente de alimentación, ventiladores del sistema, discos duros (SATA estándar)
Reparabilidad	Reemplazable por el usuario: unidades, fuente de alimentación, módulos de memoria

Preguntas frecuentes - DSN-6410 D-LINK

¿Cómo accedo a la interfaz de gestión del DSN-6410 por primera vez?

Conecte el servidor a su red a través del puerto Ethernet. Use un navegador web y navegue a la dirección IP predeterminada 192.168.0.1 o use la herramienta de descubrimiento de red de D-Link. Inicie sesión con las credenciales predeterminadas: usuario admin, contraseña admin.

¿Qué debo hacer si olvido la contraseña de administrador?

Realice un restablecimiento de fábrica presionando y manteniendo presionado el botón Reset en el panel frontal durante 10 segundos con un clip. Esto restaurará la configuración predeterminada, incluida la contraseña (admin). Tenga en cuenta que todos los datos de configuración se perderán.

¿Cómo puedo configurar RAID en el DSN-6410?

Inicie sesión en la interfaz de gestión web, vaya a Gestión de almacenamiento, luego a Configuración RAID. Seleccione el nivel RAID deseado (0, 1, 5, 6 o 10) y los discos a incluir. Confirme para crear la matriz. El servidor inicializará automáticamente el RAID.

¿Qué discos duros son compatibles con este servidor?

El DSN-6410 admite discos duros SATA III estándar de 3.5 pulgadas. Tanto los HDD como los SSD son compatibles, pero para la confiabilidad del RAID, use unidades de grado empresarial. La capacidad máxima por bahía es de 16 TB (sujeto al soporte del firmware).

¿Cómo actualizo el firmware del DSN-6410?

Descargue el firmware más reciente del sitio web de soporte de D-Link. En la GUI web, vaya a Sistema > Actualización de firmware. Cargue el archivo y presione Actualizar. No apague el dispositivo durante el proceso de actualización. El servidor se reiniciará automáticamente.

¿Puedo conectar almacenamiento USB externo al servidor?

Sí, el DSN-6410 tiene puertos USB 2.0 y 3.0 en la parte frontal y trasera. Se pueden conectar unidades flash USB o discos duros externos para almacenamiento adicional o copias de seguridad. Se montarán automáticamente y serán accesibles a través de los protocolos de intercambio de archivos.

¿Cuál es la dirección IP predeterminada de fábrica del DSN-6410?

La dirección IP predeterminada es 192.168.0.1 con máscara de subred 255.255.255.0. Si el servidor no obtiene una IP mediante DHCP, recurrirá a esta dirección estática. Asegúrese de que su computadora esté en la misma subred para acceder.

¿Cómo realizo una restauración del sistema o un restablecimiento de fábrica?

Para restablecer los valores de fábrica, presione y mantenga presionado el botón Reset en el panel frontal durante 10 segundos. Alternativamente, en la GUI web, vaya a Sistema > Valores de fábrica y confirme. Esto borrará toda la configuración y los volúmenes de datos (si no son externos).

¿Se puede usar el DSN-6410 como destino iSCSI?

Sí, el servidor admite la funcionalidad de destino iSCSI. En la interfaz de gestión, navegue a Almacenamiento > Destino iSCSI. Cree un nuevo destino con un IQN único, establezca la autenticación si es necesario y asigne a un LUN de su grupo de almacenamiento.

¿Qué debo hacer si el servidor se sobrecalienta?

Verifique que los ventiladores estén girando y no estén bloqueados. Asegúrese de que el servidor esté en un rack bien ventilado con una temperatura ambiente inferior a 35°C. Limpie el polvo de las entradas de aire con aire comprimido. Si el problema persiste, reemplace los ventiladores defectuosos. El servidor se apagará automáticamente si se alcanza la temperatura crítica.

MANUAL DE USUARIO DSN-6410 D-LINK

Guía de Instalación Rápida DSN-6000 series

Almacenamiento SAN IP iSCSI

Contenido del Empaque

Si alguno de los ítems no se encuentra, por favor contacte a su vendedor

Almacenamiento SAN IP

Bandejas de Discos Duros

GBIC y cable solamente para DSN-6410/6420

CD Llaves, tornillos

para discos duros y kit de riel.

Antes de la Instalación

Antes de comenzar, prepare los siguientes elementos.

1. Un Host con una tarjeta de red Gigabit Ethernet o HBA iSCSI.
2. Cables de red CAT 5e o CAT 6 para el puerto de administración y los puertos de datos iSCSI.
3. Preparar el plan de configuración del sistema de almacenamiento.

4. Preparar el puerto de administración e información de los puertos de datos iSCSI. Cuando se u IP estática, por favor, preparar direcciones IP estáticas, máscara de subred y la puerta de enla predeterminada.

5. Switches 10GbE (recomendado). O Switches 10GbE con LCAP/Trunking (opcional).

6. Información de seguridad CHAP, incluyendo nombre de usuario y secreto CHAP (opcional)

Instalar Discos Duros

Nota : Omitir esta sección en caso de adquirir una solución con las unidades de discos duros poblados.

Para instalar unidades SAS o SATA sin utilizar Bridge Board, utilice los agujeros de montaje :

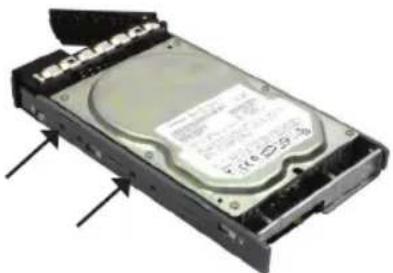

Para instalar unidades de disco SATA con Bridge Board (DSN-654), ajuste primero el Bridge

A continuación, instale la unidad con los agujeros de montaje posteriores :

Numeración de Ranura de la unidad

Ranura 1 Ranura 4	Ranura 7 Ranura 10
Ranura 2 Ranura 5	Ranura 8 Ranura 11
Ranura 3 Ranura 6	Ranura 9 Ranura 12

Los discos duros se pueden instalar en cualquier ranura en la unidad. La numeración de las ranuras se reflejará en la interfaz web.

Nota :Es recomendable instalar al menos una unidad en las ranuras 1 \~ 4. Los registros de sucesos del sistema se guardan en las unidades en estas ranuras; Si no hay unidades los registros de sucesos se perderán en el caso de re-iniciar el sistema.

Implementación

Por favor, consulte la siguiente topología y tenga todas las conexiones listas.

1. Configuración de la conexión de hardware antes de conectar en los servidores. Conecte el cable de consola, el cable de puerto de administración, y los cables iSCSI de puerto de datos con antelación.
2. Además, la instalación de un servidor iSNS se recomienda para el sistema de doble controlador.
3. Encender el IP SAN y JBOD (opcional), y luego encienda los hosts y el servidor iSNS.
4. Para garantizar que MPIO se ejecute en forma automática, se recomienda que inicie sesión en dos ocasiones (desde controlador 1 y luego en controlador 2).

Nota : El servidor iSNS se recomienda para un sistema con doble controlador.

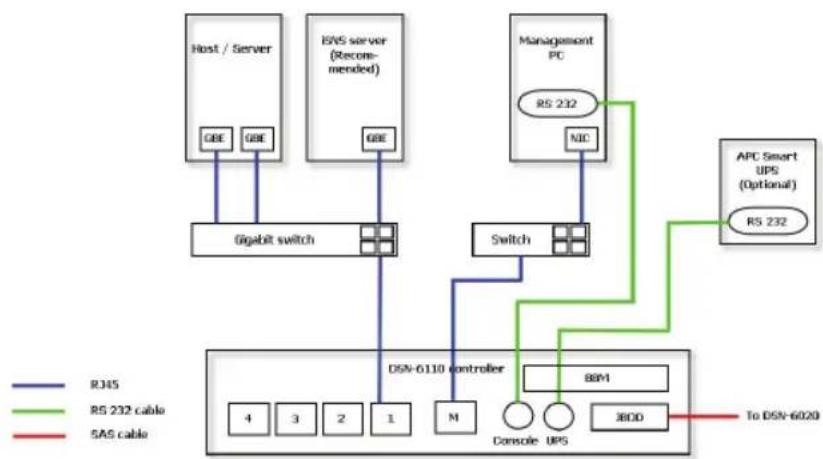

DSN-6110: 1GbE a Almacenamiento SAN IP SAS/ SATA, Controlador único.


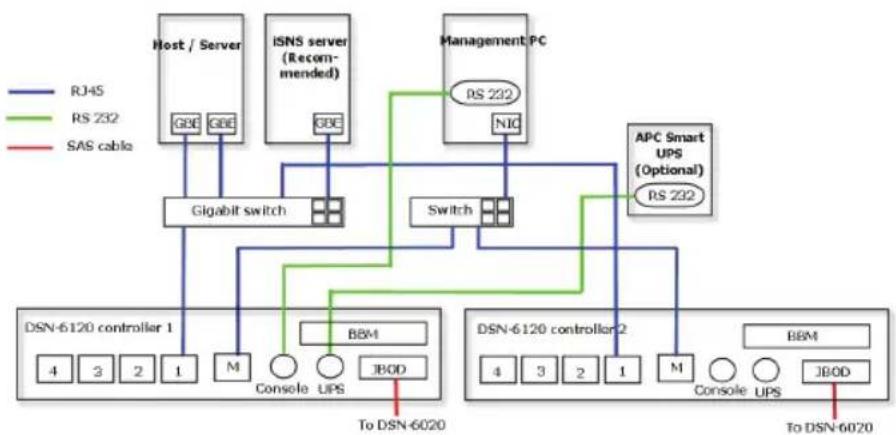

DSN-6120: 1GbE a Almacenamiento SAN IP SAS/ SATA, Controlador dual redundante.


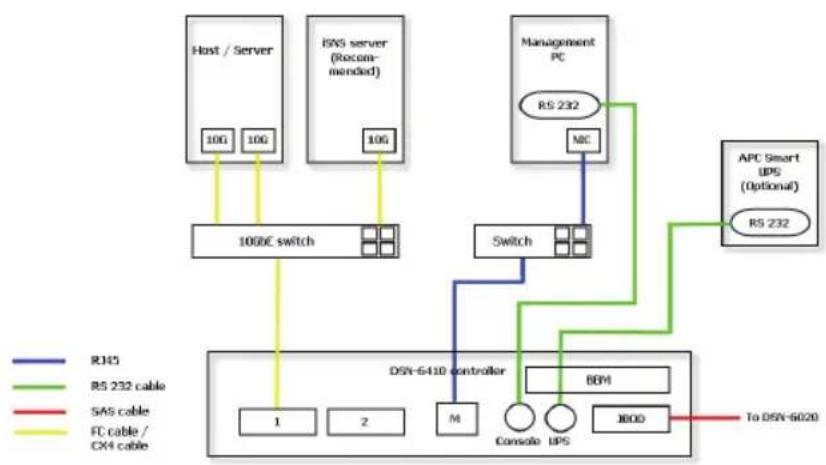

DSN-6410: 10GbE a Almacenamiento SAN IP SAS/ SATA, Controlador único.


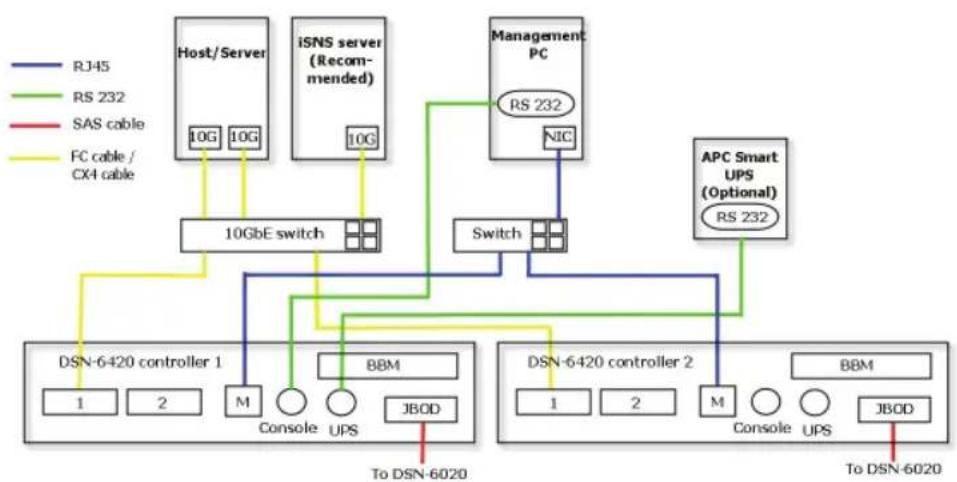

DSN-6420: 10GbE a Almacenamiento SAN IP SAS/ SATA, Controlador dual redundante.

Configuración

1. Interfaz Web

La Familia DSN-6000 de D-Link incluye una interfaz gráfica de usuario (GUI), fácil de usar para la integración y la gestión. Asegúrese de conectar el cable LAN, abrir un navegador y escribir:

http://192.168.0.32

Un cuadro de diálogo para la autenticación se abrirá.

Nombre de usuario: admin

La contraseña por defecto: 123456

Después de iniciar sesión, elija las funciones de la lista de la izquierda para iniciar la configuración.

2. Instalación rápida

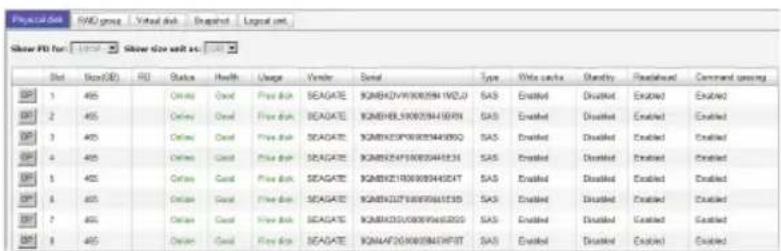

Por favor, asegúrese de que hay algunas unidades libres instaladas en este sistema. Por favor, revise los detalles del disco duro en "/ Configuración de volumen / Disco físico"

Paso 1 : Haga clic en «Instalación rápida», siga los pasos para configurar el nombre del sistema y la fecha/ hora.

Paso 2 : Confirme que el puerto de administración y dirección IP del DNS son correctas y haga clic en "Siguiente".

Paso 3 : Configure los datos IP del puerto y haga clic en "Siguiente".

Paso 4 : Configure el nivel de RAID y el tamaño del volumen y haga clic en "Siguiente".

Paso 3

Paso 4

Paso 5 : Compruebe todos los elementos y haga clic en "Finalizar".

Paso 5

Paso 6 : Listo.

3. Ingresar a Iniciador Microsoft iSCSI

Aquí están las instrucciones paso a paso para configurar el Iniciador iSCSI de Microsoft. Por favor visite el sitio Web de Microsoft para ver la última versión del iniciador iSCSI. Este ejemplo está basado en Microsoft Windows Server 2008 R2.

Conectar

1. Ejecutar Iniciador iSCSI de Microsoft.

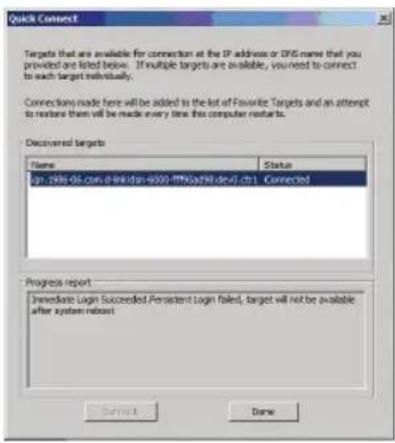

2. Ingrese la dirección IP o el nombre DNS del objetivo. Y a continuación, haga clic en "Conexión Rápida".

3. Haga clic en "Listo".

1. Su computador ahora puede conectarse a un disco iSCSI.

SOPORTE TÉCNICO

Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com

SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA

Soporte técnico a través de los siguientes teléfonos de D-Link

PAIS NUMERO
Argentina 0800 - 12235465
Chile 800 - 835465 ó (02)	5941520
Colombia 01800 - 9525465
Costa Rica 0800 - 0521478
Ecuador 1800 - 035465
El Salvador 800 - 6335
Guatemala 1800 - 8350255
México 01800 - 1233201
Panamá 011 008000525465
Perú 0800 - 00968
Venezuela 0800 - 1005767

Soporte Técnico de D-Link a través de Internet

Horario de atención Soporte Técnico en www.dlinkla.com e-mail: [e-mail] & [e-mail]
