DSN-6410 - 服务器 D-LINK - 免费用户手册

产品类型	网络存储服务器
品牌	D-Link
型号	DSN-6410
外形规格	机架式（1U）
尺寸（宽 x 高 x 深）	440 x 43 x 500 毫米
重量	约 10 千克
电源	250W 交流，100-240V，50-60Hz
处理器	Intel Xeon E3-1220 v5（四核，3.0 GHz）
内存	8 GB DDR4 ECC（可扩展至 32 GB）
存储盘位	4 x 3.5英寸 SATA III（热插拔）
网络接口	2 x 千兆以太网（RJ-45）
USB 接口	2 x USB 2.0，2 x USB 3.0
散热	2 x 40mm 系统风扇
管理	Web 图形界面，SSH，SNMP v2/v3
RAID 支持	RAID 0、1、5、6、10
支持的协议	SMB/CIFS、NFS、iSCSI、FTP、AFP
安全功能	加密访问、防火墙、LDAP 集成
操作系统	嵌入式 Linux 及 D-Link 固件
维护	用干布清洁；避免液体；确保通风良好
备件	电源单元、系统风扇、硬盘（标准 SATA）
可维修性	用户可更换：硬盘、电源、内存模块

常见问题 - DSN-6410 D-LINK

如何首次访问 DSN-6410 管理界面？

通过以太网端口将服务器连接到网络。使用 Web 浏览器访问默认 IP 地址 192.168.0.1 或使用 D-Link 的网络发现工具。使用默认凭据登录：用户名 admin，密码 admin。

如果忘记了管理员密码该怎么办？

使用回形针按住前面板上的 重置 按钮 10 秒可执行出厂重置。这将恢复默认设置，包括密码（admin）。请注意，所有配置数据将丢失。

如何在 DSN-6410 上配置 RAID？

登录 Web 管理界面，转到 存储管理，然后进入 RAID 配置。选择所需的 RAID 级别（0、1、5、6 或 10）和要包含的磁盘。确认创建阵列。服务器将自动初始化 RAID。

哪些硬盘与此服务器兼容？

DSN-6410 支持标准 3.5 英寸 SATA III 硬盘。HDD 和 SSD 均可兼容，但为保证 RAID 可靠性，请使用企业级硬盘。每个盘位的最大容量为 16 TB（取决于固件支持）。

如何更新 DSN-6410 的固件？

从 D-Link 支持网站下载最新固件。在 Web 图形界面中，转到 系统 > 固件更新。上传文件并点击 更新。更新过程中请勿关闭设备电源。服务器将自动重启。

我可以将外部 USB 存储连接到服务器吗？

是的，DSN-6410 前面和后面都有 USB 2.0 和 3.0 端口。可以连接 USB 闪存盘或外部硬盘以增加存储或进行备份。它们将自动挂载并可通过文件共享协议访问。

DSN-6410 的出厂默认 IP 地址是什么？

默认 IP 地址为 192.168.0.1，子网掩码为 255.255.255.0。如果服务器无法通过 DHCP 获取 IP，它将回退到此静态地址。确保您的计算机在同一子网中才能访问。

如何执行系统还原或出厂重置？

要重置为出厂默认设置，请按住前面板上的 重置 按钮 10 秒。或者，在 Web 图形界面中转到 系统 > 恢复出厂设置 并确认。这将擦除所有设置和数据卷（如果不是外部卷）。

DSN-6410 可以用作 iSCSI 目标吗？

是的，服务器支持 iSCSI 目标功能。在管理界面中，导航到 存储 > iSCSI 目标。创建一个具有唯一 IQN 的新目标，如果需要设置身份验证，并将其映射到存储池中的 LUN。

如果服务器过热该怎么办？

检查风扇是否旋转且未被堵塞。确保服务器位于通风良好的机架中，环境温度低于 35°C。使用压缩空气清洁进风口处的灰尘。如果问题仍然存在，请更换故障风扇。如果达到临界温度，服务器将自动关机。

用户手册 DSN-6410 D-LINK

快速安裝手冊 DSN-6000 series

您所購買的產品如與下列清單不符或是有缺少情況，請與您原購買經銷商聯繫。

1. 一張Gigabit 網路卡或是iSCSI HBA.
2. 接 iSCSI 的 CAT 5e 或是 CAT 6 網路線
3. 請先準備好儲存系統的設定計畫
4. 請先準備好管理與iSCSI的網路資訊，當您要使用固定IP位址，請先準備好固定IP位址與子網路遮罩，預設閘道.
5. 10GbE switches (建議). 或是 10GbE switches with LCAP / Trunking (選購).
6. CHAP 安全資訊，包含CHAP 使用者名稱與密碼（選購）.

安装硬碟

注意：如果您是購買內含硬碟的方案，您可以略過此章節

請使用左邊的螺絲孔將SAS或是SATA硬碟安裝固定

插槽 1 插槽 4 插槽 7 插槽 10
插槽 2 插槽 5 插槽 8 插槽 11
插槽 3 插槽 6 插槽 9 插槽 12

硬碟可以安裝在任何一個插槽裡，硬碟插槽號碼將可透過Web UI顯示

注意：建議您至少將一個硬碟安裝在插槽1\~4其中之一，系統事件資訊將儲存在這其中，如果沒有硬碟安裝在此，則系統資訊將會遺失。

部署

請參考下列拓樸並且完成連線

1. 開啟電源前，請先確認硬體是否已完成連接，請先連接console cable, management port cable, and iSCSI data port cables.
2. 另外，如須 iSNS 伺服器建議使用雙控制器.
3. 先開啟IP SAN storage and JBOD (選購) 電源，並且開啟主機跟iSNS 伺服器
4. 為了確認MPIO 已經自動完成，建議您登入target兩次分別為先登入controller 1然後再登入controller 2.

注意：如須iSNS 伺服器建議使用雙控制器.

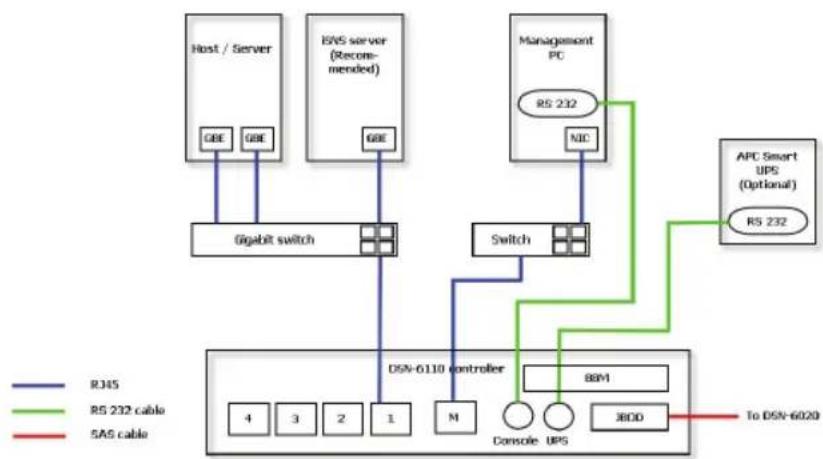

DSN-6110: 1GbE to SAS/ SATA IP SAN storage, Single controller.

中文


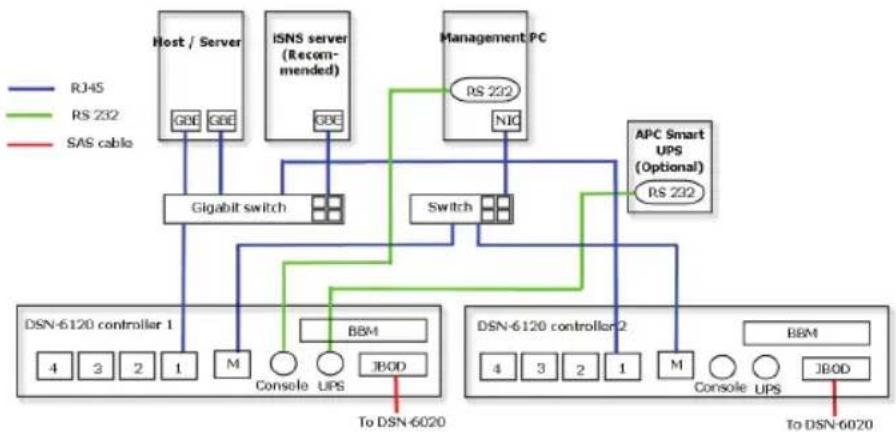

DSN-6120: 1GbE to SAS/ SATA IP SAN storage, Dual redundant controller.


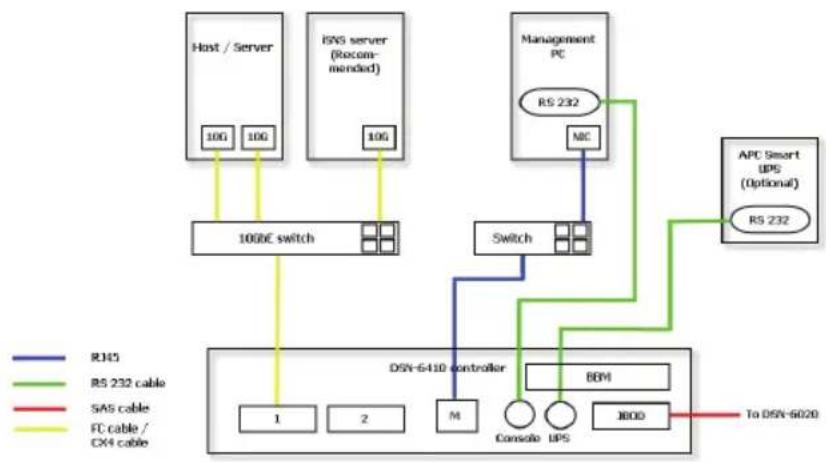

DSN-6410: 10GbE to SAS/ SATA IP SAN storage, Single controller.


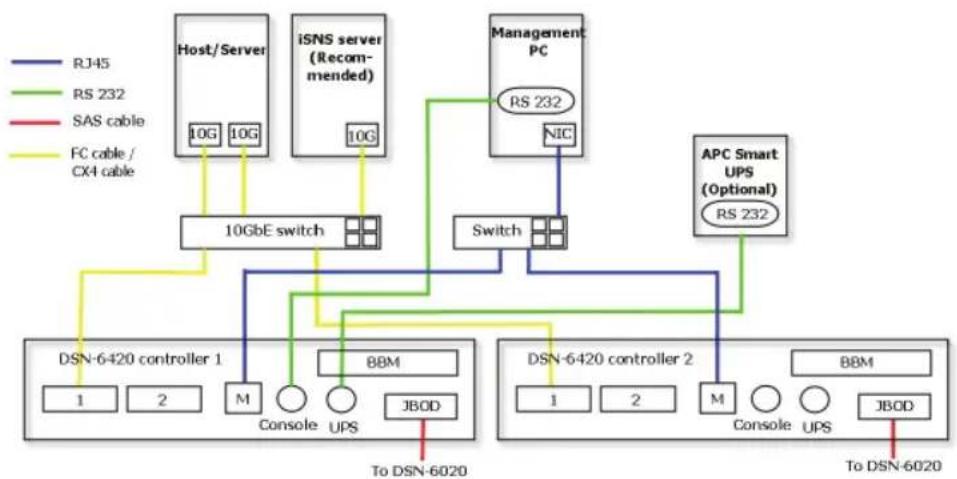

DSN-6420: 10GbE to SAS/ SATA IP SAN storage, Dual redundant controller.

設定

1. Web UI

D-Link DSN-6000 系列均包含簡易使用設定與管理的圖形化介面，只要確認連接網路線，開啟網路瀏覽器並且輸入：

http://192.168.0.32

就會一個認證視窗將會自動跳出。

使用者名稱: admin

預設密碼: 123456

登入後,請點選條列在左邊的功能開啟進入設定

1. 快速安装

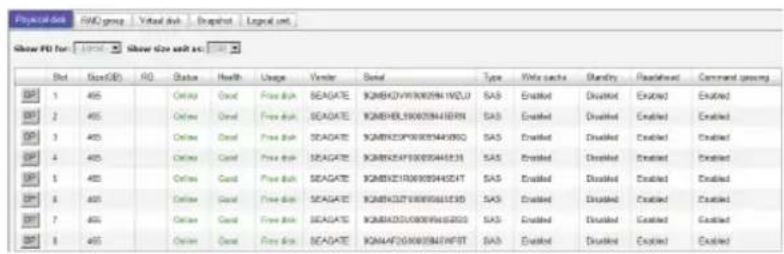

請確認有足夠的空間安裝系統.請確認硬碟資訊 “/ Volume configuration / Physical disk”.

步驟 1: 點選 “Quick installation”；根據提示一步步地完成系統名稱與時間設定。

步驟 2: 確認management port 跟 DNS IP位址是否正確，在點選 “Next” 繼續。

步驟 3：設定IP位址，請按 “Next” 繼續

步驟 4：設定RAID跟磁區容量，請按 “Next” 繼續

步驟 3

步驟 5：檢查所有設定值，請按“Finish”完成設定

您可以根據此章節的介紹設定Microsoft iSCSI Initiator. 請登入Microsoft 網站更新 iSCSI initiator. 此範例為 Microsoft Windows Server 2008 R2 版本.

連線

1. 開啟 Microsoft iSCSI Initiator.

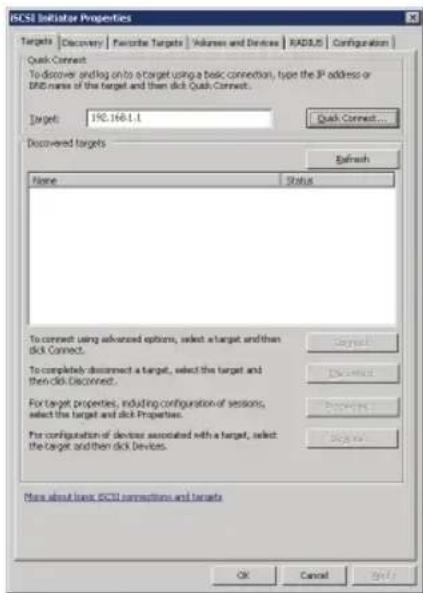

2. 輸入IP 位址或是Target 的DNS 名稱，請點選 “Quick Connect” 繼續

D-Link 友訊科技 台灣分公司 技術支援資訊

如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣地區用戶可以透過我們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。

D-Link 免付費技術諮詢專線

0800-002-615

服務時間：週一至週五，早上9:00到晚上9:00

(不含周六、日及國定假日)

網站：http://www.dlink.com.tw

電子郵件：[e-mail]

如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司的聯絡資訊以取得相關支援服務。

產品保固期限、台灣區維修據點查詢，請參考以下網頁說明：

http://www.dlink.com.tw

產品維修：

使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。

D-Link®
