DSN-6420 - 服务器 D-LINK - 免费用户手册

产品类型	服务器
品牌	D-Link
型号	DSN-6420
外形规格	2U 机架式
尺寸（高 x 宽 x 深）	88.9 x 482.6 x 650 毫米
重量	约 12 千克
电源	300W 冗余
支持的硬盘位	12 x 3.5英寸 SATA/SAS
RAID 支持	RAID 0, 1, 5, 6, 10, 50, 60
网络接口	2 x 千兆以太网
处理器	Intel Xeon E3-1200 v5
内存	16 GB DDR4 ECC（最高 64 GB）
操作系统	D-Link 存储管理器
散热	双热插拔风扇
维护	使用压缩空气清洁通风口；每月检查风扇运行情况
安全	牢固安装在机架中；确保正确接地；避免阻塞通风
备件与可维修性	热插拔硬盘、电源和风扇；可更换内存模块
一般信息	企业级存储服务器，用于数据整合和备份

常见问题 - DSN-6420 D-LINK

访问 DSN-6420 管理界面的默认 IP 地址是什么？

默认 IP 地址通常是 192.168.0.1。请查看设备上的标签或手册以确认。

DSN-6420 支持多少个硬盘？

它在前部硬盘位支持最多 12 块 3.5 英寸 SATA 或 SAS 硬盘。

DSN-6420 支持 RAID 5 吗？

是的，它支持包括 0、1、5、6、10、50 和 60 在内的 RAID 级别。

我可以升级 DSN-6420 的内存吗？

是的，服务器有四个 DDR4 ECC 内存插槽。标准配置为 16 GB，但您可以升级至最高 64 GB。

如何将 DSN-6420 重置为出厂默认设置？

使用回形针按住后面板上的 重置按钮 10 秒钟。设备将重新启动并恢复出厂默认设置。

DSN-6420 使用什么类型的电源？

它使用具有热插拔能力的 300W 冗余电源。

DSN-6420 兼容 2.5 英寸硬盘吗？

是的，您可以使用 适配支架 在 3.5 英寸硬盘位中使用 2.5 英寸硬盘。

如何将存储扩展到 12 块硬盘以上？

您可以通过后部的 SAS 端口连接可选的 扩展柜（例如 D-Link DSN-8200）。

DSN-6420 的保修期是多久？

D-Link 通常提供 3 年有限硬件保修。请咨询您的经销商了解详细信息。

我可以安装 FreeNAS 等第三方操作系统吗？

虽然 DSN-6420 设计为与 D-Link 存储管理器配合使用，但如果其他操作系统支持该硬件，您也可以安装。但是，驱动程序支持可能有限。

用户手册 DSN-6420 D-LINK

快速安裝手冊 DSN-6000 series

您所購買的產品如與下列清單不符或是有缺少情況，請與您原購買經銷商聯繫。

1. 一張Gigabit 網路卡或是iSCSI HBA.
2. 接 iSCSI 的 CAT 5e 或是 CAT 6 網路線
3. 請先準備好儲存系統的設定計畫
4. 請先準備好管理與iSCSI的網路資訊，當您要使用固定IP位址，請先準備好固定IP位址與子網路遮罩，預設閘道.
5. 10GbE switches (建議). 或是 10GbE switches with LCAP / Trunking (選購).
6. CHAP 安全資訊，包含CHAP 使用者名稱與密碼（選購）.

安装硬碟

注意：如果您是購買內含硬碟的方案，您可以略過此章節

請使用左邊的螺絲孔將SAS或是SATA硬碟安裝固定

插槽 1 插槽 4 插槽 7 插槽 10
插槽 2 插槽 5 插槽 8 插槽 11
插槽 3 插槽 6 插槽 9 插槽 12

硬碟可以安裝在任何一個插槽裡，硬碟插槽號碼將可透過Web UI顯示

注意：建議您至少將一個硬碟安裝在插槽1\~4其中之一，系統事件資訊將儲存在這其中，如果沒有硬碟安裝在此，則系統資訊將會遺失。

部署

請參考下列拓樸並且完成連線

1. 開啟電源前，請先確認硬體是否已完成連接，請先連接console cable, management port cable, and iSCSI data port cables.
2. 另外，如須 iSNS 伺服器建議使用雙控制器.
3. 先開啟IP SAN storage and JBOD (選購) 電源，並且開啟主機跟iSNS 伺服器
4. 為了確認MPIO 已經自動完成，建議您登入target兩次分別為先登入controller 1然後再登入controller 2.

注意：如須iSNS 伺服器建議使用雙控制器.

DSN-6110: 1GbE to SAS/ SATA IP SAN storage, Single controller.

中文


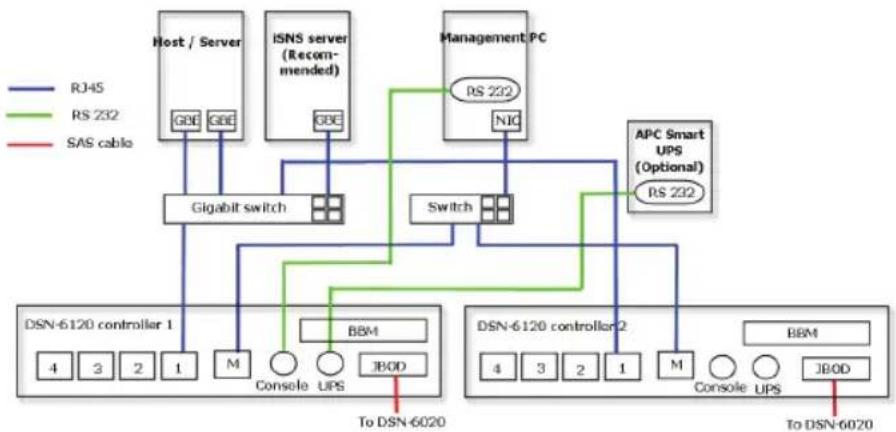

DSN-6120: 1GbE to SAS/ SATA IP SAN storage, Dual redundant controller.

DSN-6410: 10GbE to SAS/ SATA IP SAN storage, Single controller.

DSN-6420: 10GbE to SAS/ SATA IP SAN storage, Dual redundant controller.

設定

1. Web UI

D-Link DSN-6000 系列均包含簡易使用設定與管理的圖形化介面，只要確認連接網路線，開啟網路瀏覽器並且輸入：

http://192.168.0.32

就會一個認證視窗將會自動跳出。

使用者名稱: admin

預設密碼: 123456

登入後,請點選條列在左邊的功能開啟進入設定

1. 快速安装

請確認有足夠的空間安裝系統.請確認硬碟資訊 “/ Volume configuration / Physical disk”.

步驟 1: 點選 “Quick installation”；根據提示一步步地完成系統名稱與時間設定。

步驟 2: 確認management port 跟 DNS IP位址是否正確，在點選 “Next” 繼續。

步驟 3：設定IP位址，請按 “Next” 繼續

步驟 4：設定RAID跟磁區容量，請按 “Next” 繼續

步驟 5：檢查所有設定值，請按“Finish”完成設定

您可以根據此章節的介紹設定Microsoft iSCSI Initiator. 請登入Microsoft 網站更新 iSCSI initiator. 此範例為 Microsoft Windows Server 2008 R2 版本.

連線

1. 開啟 Microsoft iSCSI Initiator.
2. 輸入IP 位址或是Target 的DNS 名稱，請點選 “Quick Connect” 繼續

D-Link 友訊科技 台灣分公司 技術支援資訊

如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣地區用戶可以透過我們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。

D-Link 免付費技術諮詢專線

0800-002-615

服務時間：週一至週五，早上9:00到晚上9:00

(不含周六、日及國定假日)

網站：http://www.dlink.com.tw

電子郵件：[e-mail]

如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司的聯絡資訊以取得相關支援服務。

產品保固期限、台灣區維修據點查詢，請參考以下網頁說明：

http://www.dlink.com.tw

產品維修：

使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。
