MANUALE UTENTE DSR250N D-LINK

Guida di Installazione

About This Guide

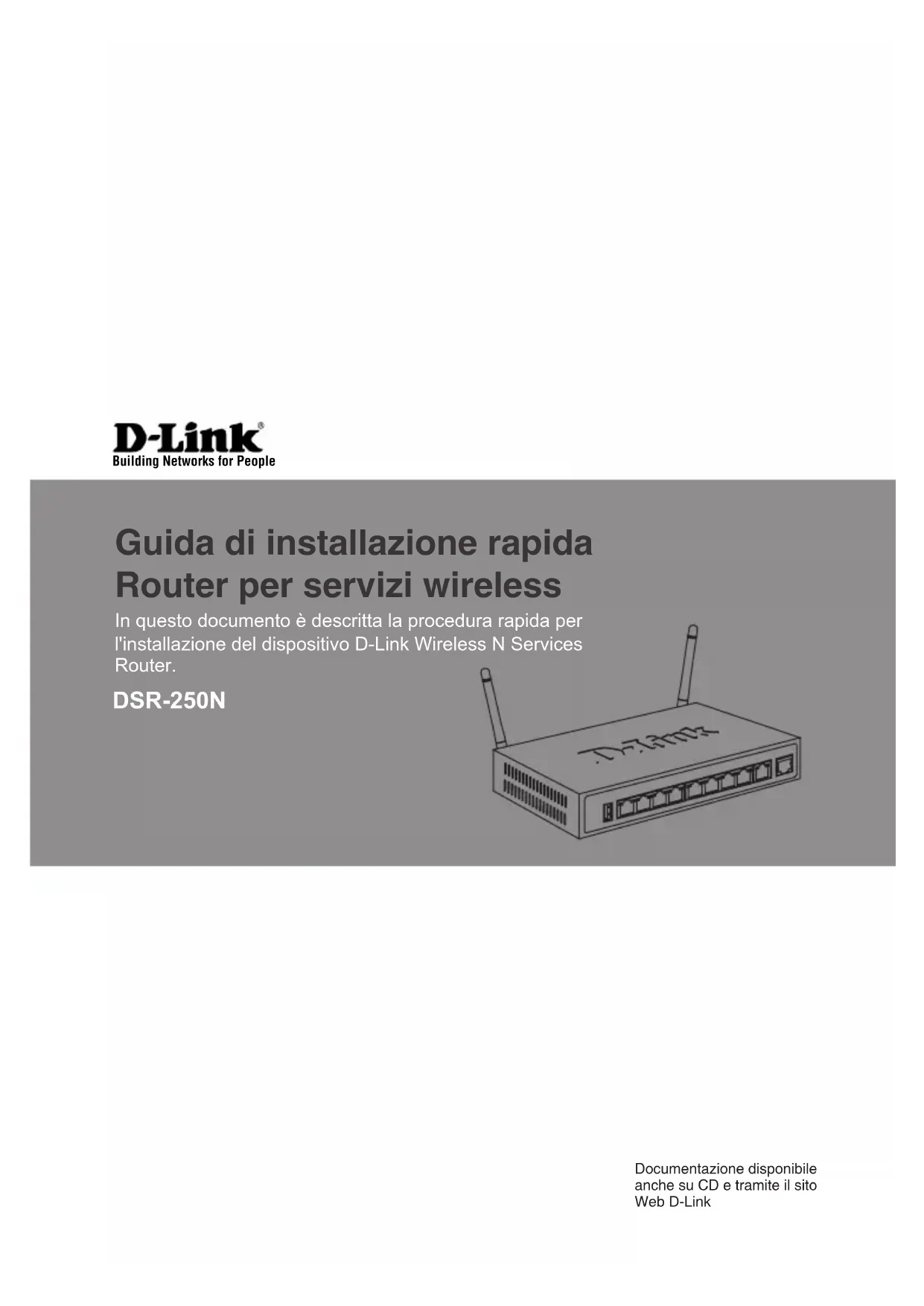

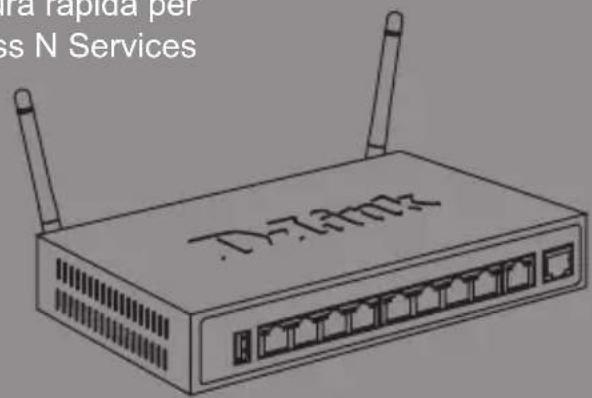

Guida di installazione rapida Router per servizi wireless

In questo documento è descritta la procedura rapida per l'installazione del dispositivo D-Link Wireless N Services Router.

DSR-250N

Informazioni sulla guida

La presente guida contiene le istruzioni passo passo necessarie per l'installazione del router D-Link DSR-250N Services Router. Si noti che il modello acquistato potrebbe essere leggermente diverso da quello raffigurato nelle illustrazioni.

Disimballo del prodotto

Aprire la confezione e disimballarne il contenuto prestando particolare attenzione. Verificare il contenuto sulla base dell'elenco riportato di seguito per accertarsi che tutti gli articoli siano presenti e integri. Qualora un articolo risultasse mancante o danneggiato, chiederne la sostituzione al rivenditore D-Link di zona.

• Un (1) router per servizi wireless DSR-250N Wireless Services Router
• Un (1) alimentatore a 12 V/1,5 A
• Un (1) cavo per connessione tramite console (cavo RJ45-DB9)
• Un (1) cavo Ethernet (UTP/diritto CAT5)
• Un (1) CD-ROM contenente la documentazione del prodotto in formato PDF
• Due (2) antenne omnidirezionale staccabili

Panoramica sul prodotto

In questo capitolo vengono descritti in dettaglio il dispositivo DSR-250N e i relativi componenti.

Pannello frontale del router DSR-250N

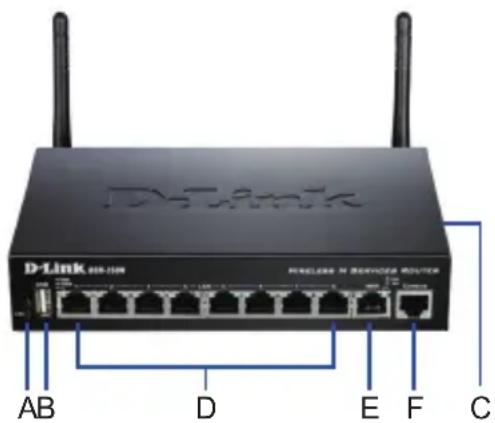

D-Link 605-109 WIRELESS IN SERVICE ROUTER AB D E F C

Figura 1: Pannello frontale del router DSR-250N

Elem.	Funzione Descrizione
A LED	(dall'alto verso il basso)	LED Power: Indica che il router è acceso.LED WLAN 2,4 GHz: una spia fissa indica che il segmento wireless è pronto. Questo LED lampeggia durante la trasmissione di dati wireless.
B Porta	USB (1) Può supportare diversi dispositiviUSB 1.1 o 2.0 tra quelli elencati di seguito:1. Disco flash o disco rigido per la condivisione di rete2. Configurazione WCN (verrà supportata da futuri aggiornamenti del firmware)3. Stampante (verrà supportata da futuri aggiornamenti del firmware)
C Pulsante	WPS II sistema	WPS (Wi-Fi Protected Setup) è un metodo semplificato per proteggere la rete wireless durante i processi di configura-zione iniziale e di aggiunta di nuovi dispositivi. Consultare il manuale dell'utente per ulteriori informazioni.
D Porta	LANGigabit (1-8)	Consente di collegare dispositivi Ethernet, ad esempio computer, switch e hub.
E Porta	WANGigabit (1)	Una porta WAN MDI/MDIX auto vengono utilizzate per il colle-gamento del cavo Ethernet al modem cavo o DSL.
F Porta	per console(1)	Utilizzata per accedere all'interfaccia della riga di comando (CLI) tramite il cavo RJ45-DB9.

Tabella 1: Descrizioni per il pannello frontale del router DSR-250N

LED di stato del dispositivo e LED delle porte Ethernet

Velocità Link TX/RX Stato

Figura 2. LED della porta Ethernet RJ-45

I LED di stato del dispositivo forniscono informazioni sullo stato corrente del dispositivo. Durante il processo di accensione del dispositivo, il LED POWER/STATUS sarà di colore arancione fisso. Al termine del processo di avvio, che richiede circa un minuto, il LED diventerà di colore verde fisso. Se si desidera spegnere e riaccendere il dispositivo, si consiglia di attendere alcuni secondi tra un'operazione e l'altra. I LED Ethernet indicano lo stato di ciascuna porta Ethernet. Nella tabella 2 sono elencati il nome, il colore, lo stato e la descrizione di tutti i LED del dispositivo.

Indicatori LED	Colore Stato	Descrizione
Accensione / Stato	Arancione/Verde	Arancione fisso	Dispositivo durante il processo di accensione
		Verde fisso	Completamento del processo di accensione
		Arancione lampeggiante	Arresto anomalo del dispositivo: modalità di ripristino attivata
		Verde lampeggiante	Sistema malfunzi-onante. Aggiornamenti del firmware non riusciti.
		Spia spenta	Dispositivo spento
WLAN 2,4 GHz	Verde Verde	fisso Collegamento valido
		Verde lampeggiante	Attività sulla porta
		Spia spenta	Collegamento assente
WPS Blu Blu	lampeg-	giante	Avvio elaborazione in corso
		Blu fisso Connessione correttamente stabilita
		Spia spenta	Collegamento assente
Stato TX/RX	Verde Spia	spenta Collegamento assente
		Verde fisso Collegamento presente
		Verde lampeggiante	La porta invia o riceve dati.
Velocità collegamento	Verde/Arancione	Spia spenta	La porta funziona a 10 Mbps.
		Verde fisso	La porta funziona a 100 Mbps.
		Arancione fisso	La porta funziona a 1000 Mbps.

Tabella 2: Descrizione dei LED di stato del dispositivo

Impostazioni predefinite dell'interfaccia di DSR-250N

Inter-faccia Ethernet	Tipo di interfaccia In	Indirizzo IP	Gestione basata sul Web	Client DHCP
LAN (1-8) / WLAN	IP statico 19	2.168.10.1 Abilitato	Abilitato
WAN Client	DHCP	0.0.0.0	Disabilitato	Disabilitato

Tabella 3: Impostazioni predefinite dell'interfaccia

Nota: per motivi di sicurezza, come impostazione predefinita i router D-Link Services Router consentono l'accesso all'interfaccia di amministrazione tramite Web soltanto attraverso le interfacce LAN e WLAN.

installazione e collegamento del dispositivo

Il presente capitolo descrive come collegare i cavi e l'alimentazione al dispositivo.

Prima di iniziare

Per prevenire arresti, malfunzionamenti del dispositivo e lesioni, osservare le precauzioni descritte di seguito.

• Prima dell'installazione, verificare sempre che il cavo di alimentazione sia scollegato.
• Verificare che l'ambiente di installazione del dispositivo abbia una sufficiente ventilazione e che la temperatura non superi i 40 °C (104 °F).
• Lasciare uno spazio libero di 1 metro (3 piedi) anteriormente e posteriormente al dispositivo.
• Non collocare il dispositivo in un rack che blocchi le prese d'aria poste sui lati del telaio. Verificare che i rack chiusi siano dotati di ventole e lati con prese d'aria.
• Prima dell'installazione eliminare le seguenti condizioni di pericolo: pavimenti bagnati o umidi, perdite, cavi di alimentazione non collegati a terra o logorati oppure mancanza di connessioni a terra di sicurezza.

Collegamento del cavo di alimentazione e accensione del dispositivo

Per collegare l'alimentazione al dispositivo, collegare l'alimentatore CA/CC alla presa di alimentazione CC presente nella parte posteriore del dispositivo.

Nota: si consiglia l'uso di un dispositivo di protezione da sovratensioni per il collegamento all'alimentazione.

Per accendere il dispositivo DSR-250N, portare l'interruttore di alimentazione CC posto sul pannello posteriore in posizione On. Per spegnere il dispositivo, portare l'interruttore di alimentazione in posizione Off.

Collegamento del dispositivo in rete

In questa sezione vengono fornite informazioni di base sul collegamento fisico del dispositivo DSR-250N a una rete. Collegamento dei cavi necessari come illustrato nella Figura 3

1. Collegare con un cavo RJ-45 la porta contrassegnata con WAN al router esterno. La porta WAN è preallocata al segmento di rete WAN.
2. Collegare con un cavo RJ-45 la porta LAN (1-8) a uno switch nel segmento di rete LAN.
3. Collegare con un cavo RJ45-DB9 la porta della console per l'accesso di gestione CLI (Command Line Interface).

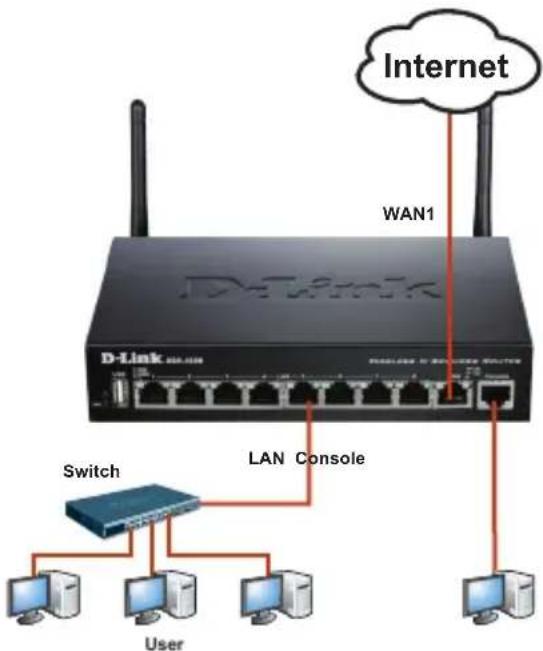

Internet WAN1 D-Link Switch LAN Console User

Figura 3: Esempio di cablaggio di base

Configurazione iniziale del dispositivo

Il software del router Services Router è preinstallato sul dispositivo DSR-250N. All'accensione il dispositivo è pronto per essere configurato. Il dispositivo prevede una configurazione predefinita che ne consente il primo utilizzo, tuttavia è necessario specificare ulteriori impostazioni di configurazione a seconda dei requisiti specifici della rete.

Utilizzo dell'interfaccia utente Web

Per utilizzare l'interfaccia utente Web, la workstation da cui si gestisce il dispositivo deve appartenere inizialmente alla stessa subnet del dispositivo.

Browser Versione
	Microsoft Internet Explorer	6.0 e successiva
	Mozilla Firefox 3.5 e	successiva
	Netscape Navigator 9.0 e	successiva
	Apple Safari 4.0 e	successiva
	Google Chrome 3.0 e	successiva

Tabella 4. Compatibilità dei browser

Accesso al dispositivo tramite l'interfaccia utente Web

1. Collegare la workstation alla porta LAN (1-8), preallocata per la LAN.
2. Verificare che la workstation sia abilitata per il client DHCP o configurata con un indirizzo IP statico nella subnet 192.168.10.0/24.

Nota: disabilitare il software per il blocco dei popup oppure aggiungere l'indirizzo IP di gestione http://192.168.10.1 all'elenco degli indirizzi consentiti dal software per il blocco dei popup.

1. Avviare il browser, quindi immettere l'indirizzo IP per l'interfaccia LAN. L'indirizzo IP di default è http://192.168.10.1). Premere Invio.

http://192.168.10.1 File Edit View Favorites Tools Help

Figura 5. Indirizzo del browser

1. Accedere all'interfaccia Web del router Services Router. Le informazioni d'accesso predefinite sono:

Nome utente: admin

Password: admin

LOGIN username: Password: Login

Figura 6. Messaggio di autenticazione

Utilizzo di una connessione tramite console (DCE RJ45-DB9)

Il router Services Router è dotato di una porta seriale per il collegamento a un computer o a un terminale utilizzabile per il monitoraggio e la configurazione del dispositivo. Tale porta utilizza un connettore RJ-45, implementato come connessione DCE (Data Communication Terminal Equipment).

Per utilizzare la connessione tramite la porta della console, è necessario disporre di quanto descritto di seguito.

1. Terminale o computer dotato di porta seriale e della funzione per l'emulazione di terminale.
2. Connettore RS-232 RJ45-DB9 con connettore femmina (già incluso nella bolla di accompagnamento).
3. Se il laptop o il PC non dispongono di un connettore RS-232, è necessario utilizzare un convertitore.

Nota: il convertitore RS-232 non viene fornito con il dispositivo DSR-250N, pertanto deve essere acquistato separatamente.

Per stabilire una connessione tramite console:

1. Collegare il connettore RJ-45 del cavo RJ45-DB9 fornito direttamente alla porta della console del router Services Router.
2. Collegare l'altra estremità del cavo a un terminale o al connettore seriale di un computer che esegue il software di emulazione del terminale. Configurare il software di emulazione terminale nel modo seguente:

Velocità in baud: 115200

Bit di dati: 8

Parità: Nessuna

Bit di stop: 1

Controllo del flusso: Nessuno

1. Configurare correttamente il terminale, attenendosi alle istruzioni riportate nella sezione “Collegamento del cavo di alimentazione e accensione del dispositivo”, quindi accendere il dispositivo. Sul terminale compare la sequenza di avvio.

2. Al termine della sequenza di avvio, viene visualizzato il prompt dei comandi per indicare che il dispositivo è pronto per essere configurato.

Completamento della configurazione

Dopo l'impostazione iniziale, fare riferimento ai manuali in formato PDF disponibili nel CD fornito in dotazione per istruzioni dettagliate su come avviare la configurazione del dispositivo DSR-250N.

Manuale dell'utente del router D-Link Services Router

In questo documento sono descritte le procedure di utilizzo generale e i comandi del firmware del router Services Router che consente di gestire e controllare l'hardware della serie Services Router. Sono inoltre inclusi esempi relativi all'esecuzione di attività amministrative standard, ad esempio la configurazione di una VPN, e all'utilizzo della serie Services Router in diversi scenari.

Guida di riferimento per il log di D-Link Service Router

In questo documento sono descritti tutti i messaggi del log che possono essere generati da Services Router durante il funzionamento del sistema.

Guida di riferimento per l'interfaccia CLI del router D-Link Services Router

In questo documento sono descritti tutti i comandi di testo disponibili che possono essere utilizzati con la console RJ45-DB9 o con l'interfaccia SSH per configurare il router Services Router durante il funzionamento del sistema.

Ulteriori informazioni

Per ulteriore supporto è possibile rivolgersi agli uffici D-Link presenti in tutto il mondo il cui elenco è riportato nell'appendice del manuale dell'utente o è disponibile on-line. Per maggiori informazioni sui prodotti D-Link per la sicurezza o per informazioni commerciali, visitare il sito Web http://mydsr.dlink.com.tw; per eventuali problemi di assistenza visitare il sito Web http://support.dlink.com.tw, che indirizzerà l'utente al sito Web D-Link locale appropriato.

Supporto tecnico

Supporto Tecnico dal lunedì al venerdì dalle ore

9.00 alle ore 19.00 con orario continuato

Telefono: 199400057
