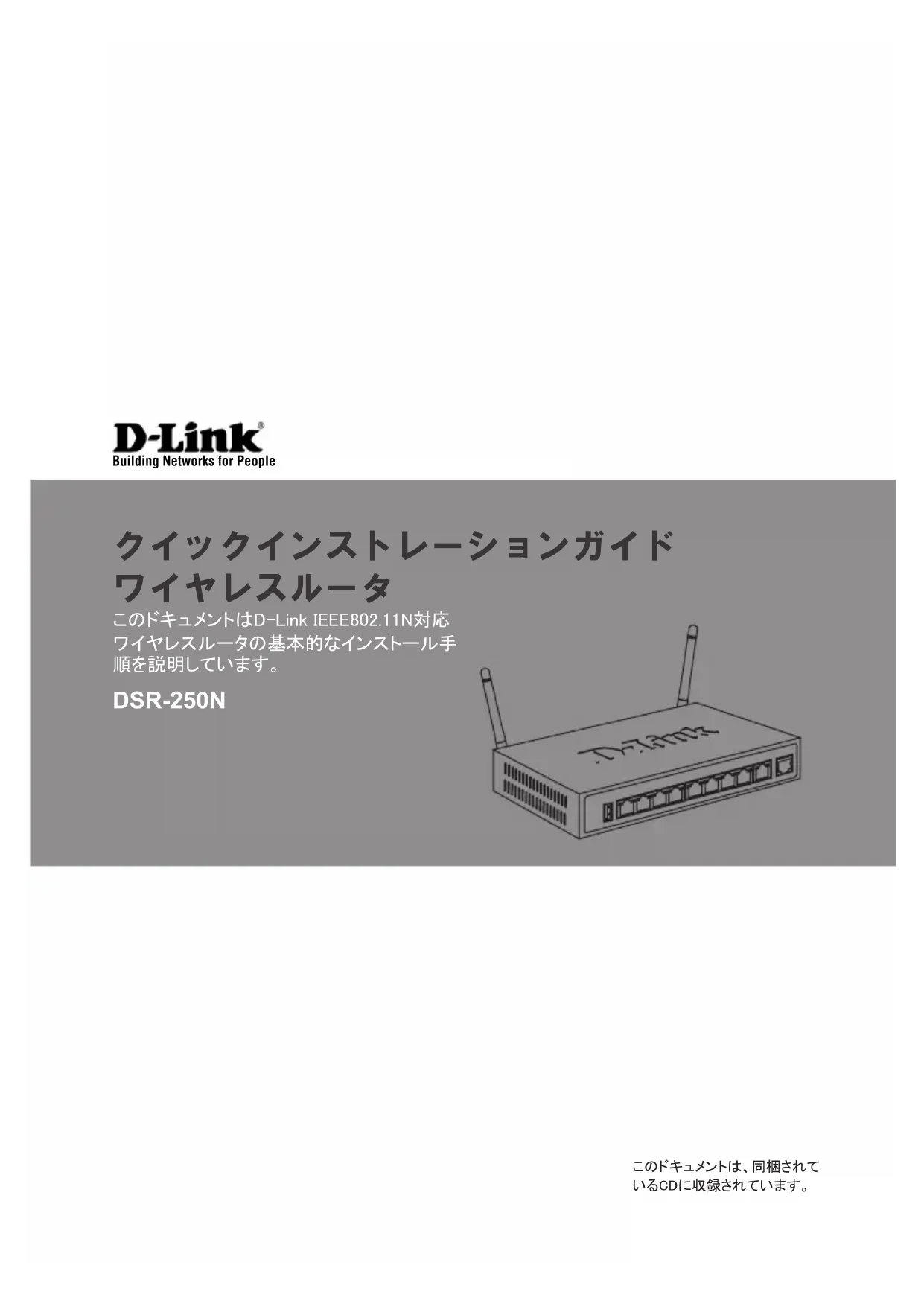

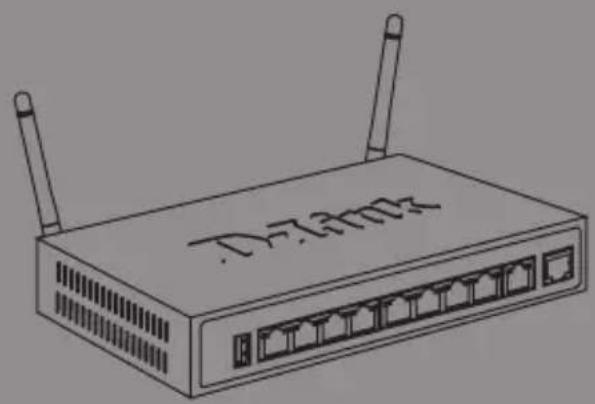

Building Networks for People DSR-250N このドキュメントは、同梱されて いるCDに収録されています。 クイックインストレーションガイド ワイヤレスルータ40 D-Link Wireless N Services Router

本書はD-Link DSR-250Nワイヤレスルータの設定方 法を説明します。ご購入いただきました製品と本書 に記載されている図が若干異なる場合がありますの

パッケージ内容について 本製品の箱を開梱し、下記にリストされている物が同 梱されていることをご確認ください。同梱物の不足や 破損がありましたら、弊社ホームページにてユーザ登 録を行い、サポート窓口までご連絡お願い致します。 - DSR-250N ワイヤレスルータx 1 - 12V/1.5A 電源アダプタx 1 - コンソールケーブル(RJ-45-to-DB9ケーブル) x 1 - ネットワークケーブル(CAT5 UTP/ストレート) x 1 - CD-ROM(ユーザマニュアルを含む) x 1 - 脱着式無指向性アンテナ x 2

LED Power LED：本製品の電源が供給され、正常に動作しています。2.4GHz WLAN LED：点灯時は無線LANによる通信が可能な状態です。点滅時は無線LAN によりデータを送受信しています。 USBポート（1） USB 1.1もしくは2.0に準拠する下記デバイスに対応しています。1. ネットワーク共有のフラッシュディスクもしくはハードディスク2. WCN設定（次期ファームウェアにて対応）3. プリンター（次期ファームウェアにて対応） WPSボタン Wi-Fi Protected Steup(WPS)機能は「新規デバイスの追加」と同様に、「初期設定」を安全なワイヤレス環境で行なうことが可能です。WPS機能の詳細に関しては、ユーザマニュアルを参照して下さい。 ギガビットLANポート(1-8)パソコンやスイッチ、ハブ等のネットワークデバイスを接続します。 ギガビットWANポート(1)Auto MDI/MDIX WANポートはネットワークケーブルを使用して、ケーブルモデムまたはDSLモデムへ接続します。 コンソールポート(1)RJ45-to-DB9コンソールケーブルを使用し、Command Line Interface(CLI)へ接続するために使用します。テーブル1．DSR-250N 前面パネルの詳細 デバイスステータスとイーサネットポートの LED 各LEDの状態は本製品の状況を把握することができ ます。本製品に電源を供給すると、本製品が起動す

るまでPOWER/STATUS LEDが橙色で点灯します。本

製品が起動するまでに約一分間程度かかり、完全に 起動するとLEDが緑色に点灯します。本製品の電源 を切り、再度電源を入れる場合には、電源を切ってか ら数秒間置いた後、再度電源をいれることをお勧め いたします。イーサネットLEDは各イーサネットポート の状態を表しています。テーブル２において、各デバ イスLEDの名称、色、状態、そしてその内容を説明し ていますので、参照下さい。

図2：イーサネットRJ-45ポートのLEDTX/RXステ

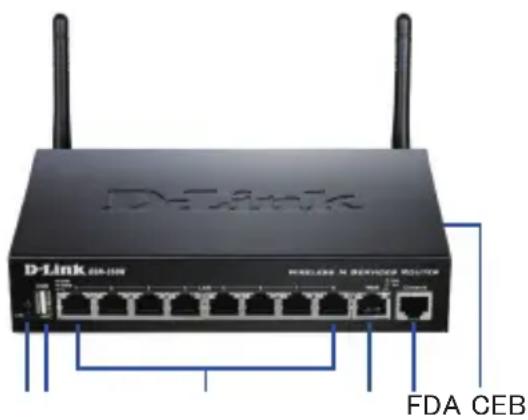

図1：DSR-250N 前面パネル この章では、本製品の製品概要や前面パネルとLED の表示について説明します。 FDA CEBD-Link Wireless N Services Router 41

色 状態 内容Power / Status橙/緑 点灯・橙 電源の供給をしてい 点灯・緑 電源が供給されてい 点滅・橙 本体がクラッシュし、リカバリーモードで起動 点滅・緑 ファームウェアのアップグレードに失敗するなどで、本製品にエラーが発生しています。消灯 電源が供給されてい 2.4GHz WLAN 緑 点灯・緑 リンクが確立しています。点滅・緑 データ転送が行なわれて 消灯 リンクがありません。WPS 青 点滅・青 WPS機能を使用して、接続を試みています。点滅・青 WPS接続が正常に確立されました。消灯 リンクがありません。TX/RX Status緑 消灯 リンクがありません。点灯・緑 リンクされています。点滅・緑 データを送受信してい LINK Speed緑/橙 消灯 10Mbpsでリンクが確立しています。点灯・緑 100Mbpsでリンクが確立しています。点灯・橙 1000Mbpsでリンクが確立しています。 電源接続と電源のON/OFF DSR-250N デフォルトインタフェース設定 テーブル2．デバイスステータスLEDの詳細 設置及び接続方法について この章ではケーブルおよび電源への接続方法を説

以下の注意をよく読み守った上で、本製品のクラッシ ュや、故障およびケガ等に注意してください。 - 設定をする前に、必ず電源が供給されていないか

- 本製品の機器を設置し、使用する部屋もしくは環 境において、十分な空気循環を行なえるようにして ください。また、室内の温度が40℃以上にならない よう注意してください。 - 本製品の前面、背面、及び側面において、1メール 以上のスペースを空けて設置してください。 - 本製品の側面にある空気口を塞ぐ状態での設置 は行なわないで下さい。 - 設置を行なう際に、次のような好ましくない環境の 場合にはその環境を正し、安全な環境で設置でき るよう対策を施してください：湿気があり、床がぬ れた状態や電源ケーブルがアースされていない、 もしくは擦り切れている状態、保守用アースがな

本製品に電源を接続するには、本製品の背面パネル にある電源コネクタにAC電源ケーブルを接続し、もう 片方をコンセントに差し込んでください。 備考：電源を接続する際には、サージプロテクターを 使用することをお勧めします。 DSR-250Nに電源を入れる際には、背面パネルにあ る電源スイッチをON方向へ押してください。電源を切 る際には、電源スイッチをOFF方向へ押し電源を切

ェース タイプ IPアドレスWebベース DHCPク

192.168.10.1 有効 有効WAN DHCPクライ

テーブル3．インタフェースのデフォルト設定値 備考：D-Link ワイヤレスルータはセキュリティの問

題上、LAN及びWLANインタフェースからのみ、WEB

GUIへのアクセスを許可しています。42 D-Link Wireless N Services Router WEB GUIへの接続1. LAN専用として既に割り当てられているLAN1～8ポートのいずれかに設定用PCを接続します。 2. 設定用PCのスタティックIPアドレスが192.168.10.0/24のサブネット内で設定されているかを確かめてください。 備考：ポップアップをブロックするソフトウェアは無効にするか、もしくはポップアップを許可するリストにhttp://192.168.10.1追加してください。 3. ブラウザを起動し、工場出荷時のIPアドレスhttp://192.198.10.1を入力し、Enterキーを教えてください。

4. WEB GUIのログイン認証画面が表示後、ログインを行うために下記のログイン情報を入力します。 Username: adminPassword: admin

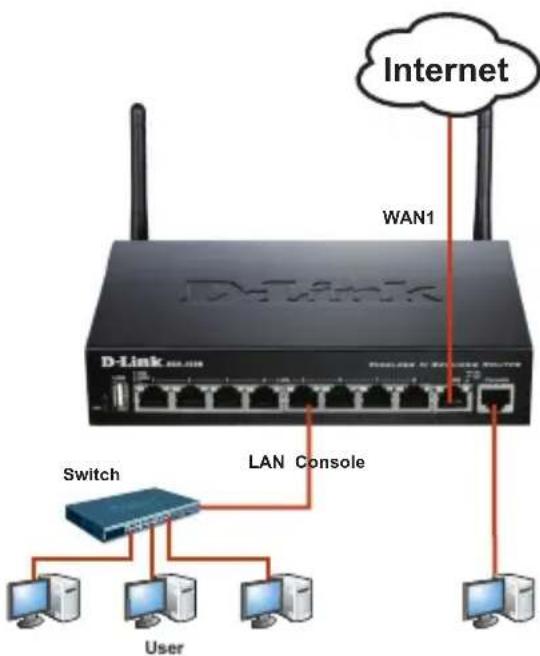

図3：基本的なケーブル接続例 ワイヤレスNサービルルータのソフトウェアはDSR-250Nに事前にインストールされています。本製品に電源を入れ起動すると、設定を開始することができます。工場出荷時の設定内容は本製品への接続を行うための初期設定値となり、ご使用のネットワーク環境に応じて設定内容を変更する必要があります。 WEB GUIの使用 WEB GUI使用するために、設定用PCは本製品と同じサブネットマスクに設定する必要があります。図6. WEB GUIのログイン認証画面図5.　工場出荷時のIPアドレステーブル４．ブラウザの互換性ブラウザ バージョンMicrosoft Internet Explorer6.0もしくはそ Mozilla Firefox3.5もしくはそ Netscape Navigator9.0もしくはそ Apple Safari4.0もしくはそ Google Chrome3.0もしくはそ この章ではDSR-250Nのネットワーク接続を行うための基本的な方法を説明します。図3において、接続方法が表示されています。1. 外部ルータのWANと記されているポートにRJ-45ケーブルを接続します。WANポートはWAN専用ネットワークセグメントとして事前に割り当てられたポートです。2. LANネットワークセグメントに接続するために、本製品のLAN1～8と記されているポートに外部ルータに接続されているRJ-45ケーブルのもう片方を接続します。3. CLI(Command Line Interface)マネージメントに接続するために、コンソールポートにRJ45-to-DB9)ケーブルを接続します。 WAN1 LAN Console Internet SwitchUserD-Link Wireless N Services Router 43

コンピュータもしくはその他の端末から製品に接続し、 モニタリングや製品の設定ができるようシリアルポー トを搭載しています。このポートはDCE(Data Commu- nication Terminal Equipmet)接続用として搭載してい るRJ-45コネクタです。 コンソールポートへの接続を行うには、下記が必要

1. シリアルポートが搭載されており、ターミナルをエ

ミュレートできる端末もしくはコンピュータ

2. RJ45-to-DB9 RS232メスコネクタ（本製品とともに

3. ご使用のノートパソコンもしくはPCにRS-232コ

ネクタが搭載されていない場合の変換機（本製 品とともに同梱されていませんので、ご注意くだ

備考：RS-232の変換機はDSR-250Nに同梱されて

いないため、別途購入する必要があります。 コンソール接続を行うには：

1. 本製品のコンソールポートに同梱されている

RJ45-to-DB9ケーブルを直接接続します。

2. RJ45-to-DB9ケーブルのもう片方を、ターミナル

エミュレーション（Tera Term等のソフトウェア）を 実行できる端末のシリアルコネクタに接続してくだ さい。ターミナルエミュレーションの設定内容は下

3. ターミナルの設定終了後、「電源接続と電源の

ON/OFF」の説明に従い、本製品でCLIを使用でき

るように切り替えてください。ブートシーケンスはタ ーミナルに表示されます。

4. ブートシーケンスが完了すると、コマンドプロンプ

トに表示され、設定を開始することができます。 コンソールケーブル（RJ45-to-DB9）の使用 本製品に関するお問い合わせは、弊社ホームページ にてユーザ登録を行い弊社サポート窓口へお問い合 わせください。下記弊社Webサイトからユーザ登録及 び新製品登録を行っていただくと、ダウンロードサー ビスにてサポート情報、ファームウェア、ユーザマニュ アルをダウンロードすることができます。 ホームページ：http://www.dlink-jp.com

初期設定終了後にDSR-250Nの詳細設定を行うに は、同梱されているCD-ROMに集録されているユー ザマニュアルを参照ください。 D-Link ワイヤレスルータ ユーザマニュアルに

ユーザマニュアルは本製品の一般的な操作と管理方 法に関して記載されています。VPNの設定や本製品 の様々な機能を組み合わせて使用できるサンプル例

D-Link ワイヤレスルータ ログリファレンスガイ

ログリファレンスガイドは本製品が生成する全てのロ グメッセージが記載されています。 D-Link ワイヤレスルータ CLIリファレンスガイ

CLIリファレンスガイドは本製品が稼働中にRJ45-to- DB9コンソールもしくはSSHを使用して実行できるテキ ストベースコマンドが全て記載されています。 詳細設定について44 D-Link Wireless N Services Router

Technical Support この度は弊社製品をお買い上げいただき、誠にあり

下記弊社Webサイトからユーザ登録及び新製品登録 を行っていただき、ダウンロードサービスにて サポート情報、ファームウェア、ユーザマニュアルを ダウンロードすることができます。 ディーリンクジャパン　Webサイト URL:http://www.dlink-jp.comNotesVer. 1.00(DI) 2011/04/21
