PANDUAN PENGGUNA DSR250N D-LINK

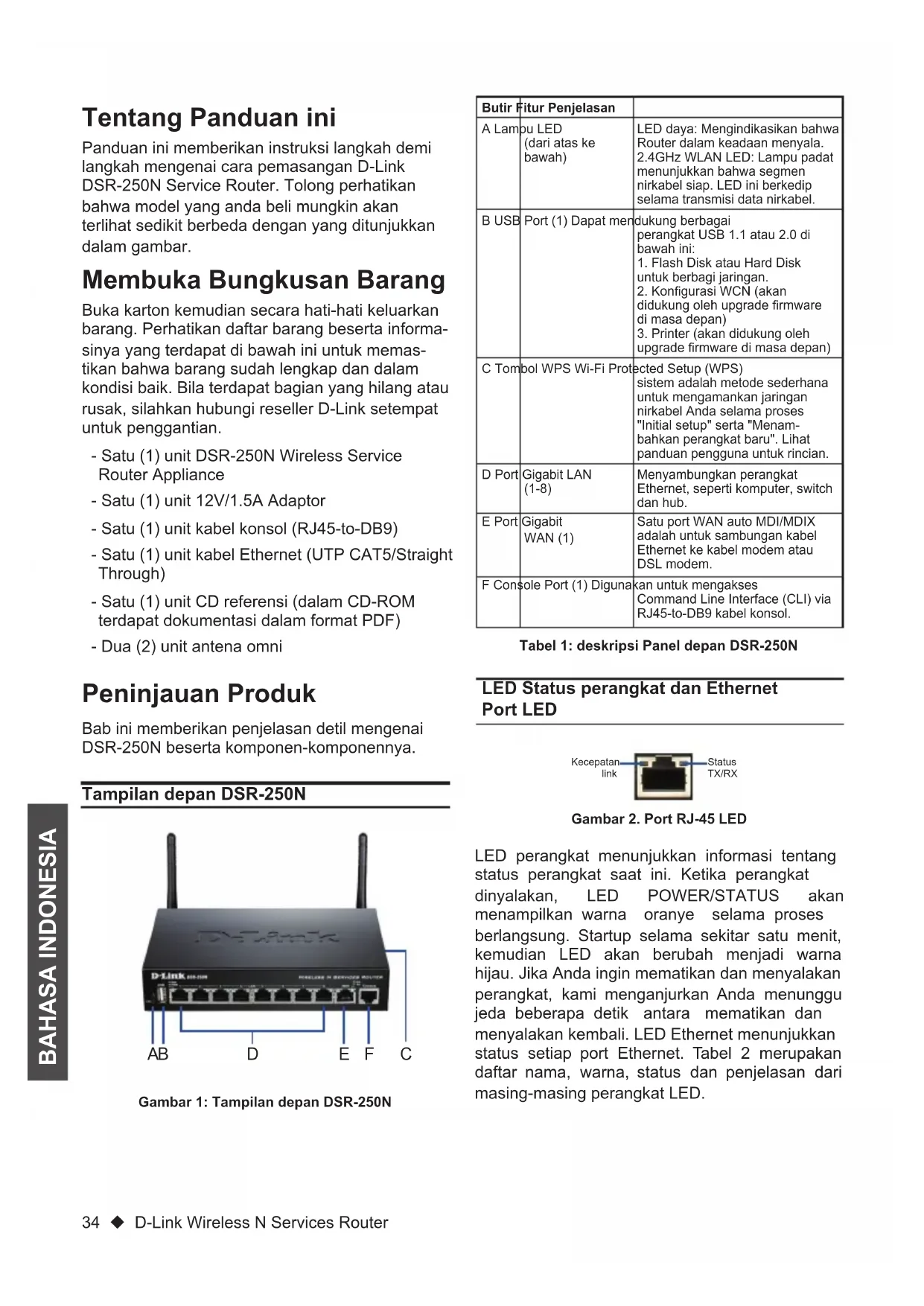

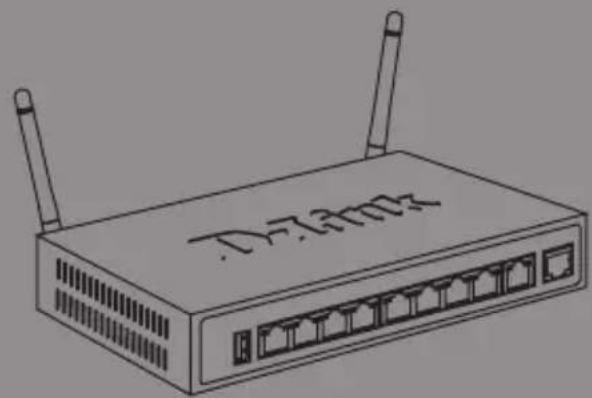

使用者可直接送至全省聯強直營維修站或請洽您的 原購買經銷商。Dokumen ini akan menuntun anda melakukan proses dasar instalasi D-Link Wireless N Service Router baru anda. Building Networks for People DSR-250N Dokumentasi juga bisa didapat dalam CD dan juga di website D-Link Panduan Instalasi Singkat Wireless Services Router Appliance34 D-Link Wireless N Services Router BAHASA INDONESIA Tentang Panduan ini Panduan ini memberikan instruksi langkah demi langkah mengenai cara pemasangan D-Link DSR-250N Service Router. Tolong perhatikan bahwa model yang anda beli mungkin akan terlihat sedikit berbeda dengan yang ditunjukkan dalam gambar. Membuka Bungkusan Barang Buka karton kemudian secara hati-hati keluarkan barang. Perhatikan daftar barang beserta informa- sinya yang terdapat di bawah ini untuk memas- tikan bahwa barang sudah lengkap dan dalam kondisi baik. Bila terdapat bagian yang hilang atau rusak, silahkan hubungi reseller D-Link setempat untuk penggantian. - Satu (1) unit DSR-250N Wireless Service Router Appliance - Satu (1) unit 12V/1.5A Adaptor - Satu (1) unit kabel konsol (RJ45-to-DB9) - Satu (1) unit kabel Ethernet (UTP CAT5/Straight Through) - Satu (1) unit CD referensi (dalam CD-ROM terdapat dokumentasi dalam format PDF) - Dua (2) unit antena omni Butir Fitur PenjelasanA Lampu LED (dari atas ke bawah)LED daya: Mengindikasikan bahwa Router dalam keadaan menyala.2.4GHz WLAN LED: Lampu padat menunjukkan bahwa segmen nirkabel siap. LED ini berkedip selama transmisi data nirkabel.B USB Port (1) Dapat mendukung berbagai perangkat USB 1.1 atau 2.0 di bawah ini:1. Flash Disk atau Hard Disk untuk berbagi jaringan.2. Kongurasi WCN (akan didukung oleh upgrade rmware di masa depan)3. Printer (akan didukung oleh upgrade rmware di masa depan)C Tombol WPS Wi-Fi Protected Setup (WPS) sistem adalah metode sederhana untuk mengamankan jaringan nirkabel Anda selama proses "Initial setup" serta "Menam-bahkan perangkat baru". Lihat panduan pengguna untuk rincian.D Port Gigabit LAN (1-8)Menyambungkan perangkat Ethernet, seperti komputer, switch dan hub.E Port Gigabit WAN (1)Satu port WAN auto MDI/MDIX adalah untuk sambungan kabel Ethernet ke kabel modem atau DSL modem.F Console Port (1) Digunakan untuk mengakses Command Line Interface (CLI) via RJ45-to-DB9 kabel konsol.Tabel 1: deskripsi Panel depan DSR-250N LED Status perangkat dan Ethernet Port LED LED perangkat menunjukkan informasi tentang status perangkat saat ini. Ketika perangkat dinyalakan, LED POWER/STATUS akan menampilkan warna oranye selama proses berlangsung. Startup selama sekitar satu menit, kemudian LED akan berubah menjadi warna hijau. Jika Anda ingin mematikan dan menyalakan perangkat, kami menganjurkan Anda menunggu jeda beberapa detik antara mematikan dan menyalakan kembali. LED Ethernet menunjukkan status setiap port Ethernet. Tabel 2 merupakan daftar nama, warna, status dan penjelasan dari masing-masing perangkat LED. Gambar 2. Port RJ-45 LED Status TX/RXKecepatan link Tampilan depan DSR-250N Peninjauan Produk Gambar 1: Tampilan depan DSR-250N Bab ini memberikan penjelasan detil mengenai DSR-250N beserta komponen-komponennya. FDA CEBD-Link Wireless N Services Router 35 BAHASA INDONESIA Indikator LED Warna Status PenjelasanPower / StatusOranye/HijauOranye padatPerangkat dalam proses power-onHijau padat Proses power-on selesaiOranye berkedipPerangkat rusak dan sedang dalam tahap recoveryHijau berkedipSistem rusak, upgrade rmware gagal.Lampu mati Perangkat mati2.4GHz WLAN Hijau Hijau Link bagusHijau berkedipTerjadi aktivitas pada port tersebutLampu mati Tidak ada linkWPS Biru Biru berkedipMulai memprosesBiru Koneksi sudah berhasil dibentukLampu mati Tidak ada linkStatus TX/RXHijau Lampu mati Tidak ada linkHijau Link terbentukHijau berkedipPort sedang mengiri atau menerima dataKecepatan LINK Hijau/OranyeLampu mati Port beroperasi di kecepatan 10MbpsHijau Port beroperasi di kecepatan 100MbpsOranye Port beroperasi di kecepatan 1000Mbps Menyambungkan listrik dan menyalakan atau mematikan perangkat Pengaturan standar antarmuka DSR-250N Tabel 2: Penjelasan Status LED pada perangkat Menginstal dan menghubungkan perangkat Bab ini menjelaskan cara menyambungkan kabel dan daya ke perangkat. Sebelum anda mulai Perhatikan tindakan pencegahan berikut ini untuk membantu mencegah kerusakan, kegagalan peralatan dan luka-luka lainnya: - Sebelum instalasi, selalu pastikan bahwa sumber daya listrik terputus - Memastikan bahwa ruang di mana Anda mengoperasikan perangkat memiliki sirkulasi udara yang memadai dan suhu kamar tidak melebihi 40˚C (104˚F) - Berikan jarak 1 meter (3 kaki) ruang kosong ke depan dan belakang perangkat. - Jangan letakkan alat di rak peralatan yang menghalangi ventilasi udara di sisi sasis. Pastikan bahwa rak tertutup memiliki kipas dan bukaan ventilasi pada sisinya. - Perhatikan kondisi berbahaya ini sebelum instalasi: lantai basah, kebocoran, kabel listrik yang rusak atau tanpa grounding, serta alas keselamatan yang hilang. Untuk menghubungkan aliran listrik ke perangkat, pasang adaptor daya AC/DC ke “DC power phone jet” pada panel belakang perangkat. Catatan: Kami sarankan menggunakan pelindung untuk koneksi listriknya. Untuk menyalakan perangkat DSR-250N, tekan tombol power DC pada panel belakang ke posisi ON. Untuk mematikan perangkat daya, tekan tombol power ke posisi OFF. Antarmuka EthernetTipe Antarmuka IP AddressWeb-Based ManagementDHCP ClientLAN(1-8) / WLAN Static IP 192.168.10.1 Enabled EnabledWAN DHCP Client0.0.0.0 Disabled Disabled Tabel 3: Pengaturan Default Antarmuka Catatan: Untuk alasan keamanan, D-Link Service Router secara default hanya mengijinkan akses Web GUI dari antarmuka LAN dan WLAN.36 D-Link Wireless N Services Router BAHASA INDONESIA Untuk mengakses perangkat dengan WebUI1. Hubungkan komputer dengan port yang berla-belkan LAN (1-8) yang sudah dialokasikan untuk jaringan LAN. 2. Pastikan bahwa DHCP client pada komputer anda sudah aktif, atau atur dengan IP statis pada subnet 192.168.10.0/24. Catatan: Matikan tur “pop-up blocking” atau tambahkan alamat IP http://192.168.10.1 ke dalam Pop-Up blocker’s allow list.3. Jalankan web browser anda kemudian masukkan alamat IP untuk antarmuka LAN (alamat IP bawaan pabrik adalah http://192.168.10.1), kemudian tekan Enter.

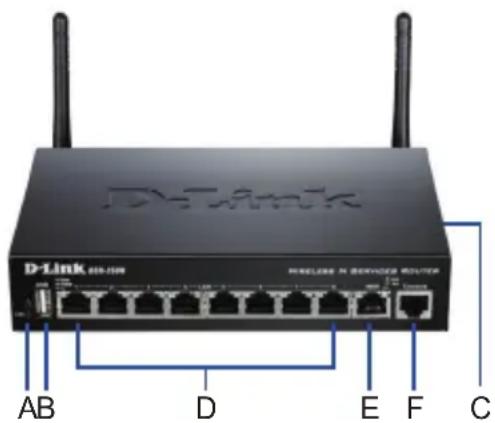

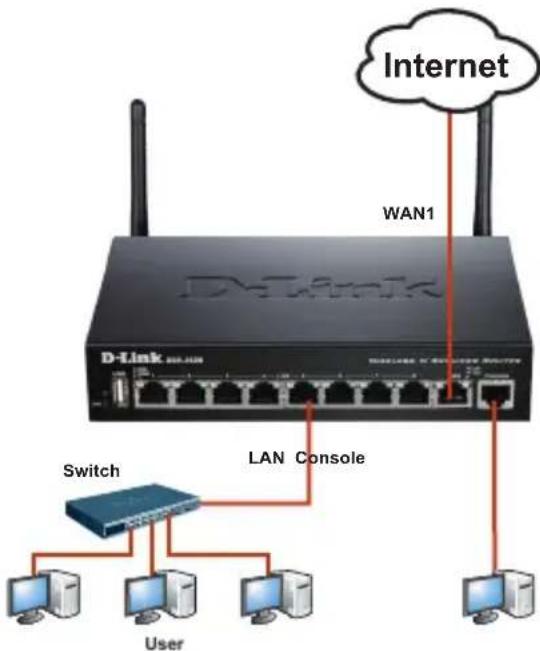

Menghubungkan perangkat ke dalam jaringan Gambar 3: Contoh pengkabelan dasar Awal mula mengkongurasi perangkat Perangkat lunak Service Router sudah terinstal dalam perangkat DSR-250N. Bila perangkat dinyalakan, perangkat siap untuk di kongurasi. Pada dasarnya perangkat sudah tersetting dengan kongurasi bawaan pabrik yang mengi-jinkan anda terhubung ke perangkat, namun anda harus melakukan kongurasi lanjutan untuk kebutuhan jaringan anda. Menggunakan WebUI Untuk menggunakan WebUI, komputer yang anda gunakan untuk melakukan pengaturan harus berada di jaringan yang sama dengan perangkat.Gambar 6. Pesan OtentikasiGambar 5. Alamat browserTabel 4. Kompatibilitas browserBrowser VersiMicrosoft Internet Explorer6.0 atau diatasnyaMozilla Firefox 3.5 atau diatasnyaNetscape Navigator 9.0 atau diatasnyaApple Safari 4.0 atau diatasnyaGoogle Chrome 3.0 atau diatasnyaBagian ini memberikan informasi dasar mengenai cara penyambungan DSR-250N secara sik ke dalam jaringan. Cara menghubungkan kabel yang dibutuhkan ditunjukkan pada gambar 3.1. Hubungkan kabel RJ-45 dari port dengan label WAN ke router anda. Port WAN dialokasikan untuk segemen jaringan WAN.2. Hubungkan kabel RJ-45 dari port dengan label LAN (1-8) pada switch dalam segmen jaringan LAN.

3. Hubungkan kabel RJ45-to-DB9 dari port console untuk melakukan pengaturan melalui CLI (Command Line Interface)

WAN1 LAN Console Internet SwitchUserD-Link Wireless N Services Router 37 BAHASA INDONESIA Service Router menyediakan port serial yang memungkinkan sambungan ke komputer atau terminal untuk tujuan memantau dan mengkong- urasi perangkat. Port ini adalah konektor RJ-45, diimplementasikan sebagai data communication terminal equipment (DCE). Untuk menggunakan sambungan konsol port, Anda memerlukan peralatan berikut:

1. Sebuah terminal atau komputer dengan serial

port dan kemampuan untuk meng-emulasi terminal.

3. Jika Laptop atau PC Anda tidak memiliki

konektor RS-232, maka converter diperlukan. Catatan: DSR-250N tidak datang dengan converter RS-232. Ini harus dibeli secara terpisah. Untuk sambungan konsol:

2. Hubungkan ujung satunya dari kabel tersebut

pada terminal atau komputer yang memiliki perangkat lunak untuk meng-emulasi terminal. Atur emulator terminal itu dengan informasi sbb: Baud rate: 115200 Data bits: 8 Parity: None Stop bits: 1 Flow control: None

3. Bila anda sudah terhubungan dengan benar,

dengan mengikuti petunjuk pada bagian mengenai “Menghubungkan Listrik serta Mematikan dan Menyalakan Perangkat”, nyalakan perangkat anda. Maka urutan booting akan terlihat pada tampilan di terminal.

4. Setelah urutan booting sudah selesai, maka

command prompt akan muncul dan perangkat siap untuk dikongurasi. Menggunakan sambungan konsol (RJ45-to-DB9 DCE) Bantuan tambahan dapat anda peroleh melalui kantor-kantor D-Link di seluruh dunia yang tertera pada daftar appendix dalam Buku Panduan maupun di website. Untuk mengetahui lebih lanjut mengenai perangkat keamanan D-Link lainnya atau informasi marketing, silahkan kunjungi halaman kami di http://mydsr.dlink.com.tw; untuk dukungan, silahkan kunjungi halaman kami di http://support.dlink.com.tw yang akan mengarahkan anda ke halaman D-Link Negara lokal anda. Informasi Tambahan Setelah kongurasi awal, Anda harus melihat dokumen pendamping yang ditemukan dalam format PDF di CD untuk informasi lebih lanjut tentang cara memulai kongurasi perangkat DSR-250N. D-Link Service Router Manual Dokumen ini menjelaskan pengoperasian umum serta pengontrolan rmware Service Router yang mengendalikan perangkat keras dari Service Router. Ini termasuk contoh bagaimana melak- sanakan tugas-tugas administratif yang umum seperti menyiapkan VPN dan cara menggunakan Service Router dalam berbagai skenario. Panduan Referensi D-Link Service Router Log Dokumen ini menjelaskan semua pesan log yang mungkin dihasilkan oleh Service Router selama sistem operasi. Panduan Referensi D-Link Service Router CLI Dokumen ini menjelaskan semua perintah CLI yang tersedia yang dapat digunakan pada konsol RJ45-to-DB9 atau melalui SSH untuk mengkon- gurasi Service Router selama sistem berjalan. Menyelesaikan kongurasi38 D-Link Wireless N Services Router BAHASA INDONESIA Dukungan Teknis Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id Website : http://support.dlink.co.idこのドキュメントはD-Link IEEE802.11N対応 ワイヤレスルータの基本的なインストール手
