РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DAP-3690 D-LINK

Руководство по быстрой установке

Руководство по быстрой установке DAP-3690

Данное руководство содержит основные инструкции по установке беспроводной точки доступа DAP-3690. Для получения дополнительной информации об использовании беспроводной точки доступа, пожалуйста, обратитесь к Руководству пользователя, доступное на CD-диске или Web-сайте D-Link.

Системные требования

Минимальные системные требования:

• Компьютеры с операционной системой Windows ^® , Macintosh ^® или Linux и установленным Ethernet-адаптером
• Internet Explorer версия 7.0 или Mozilla Firefox® версия 3.0 и выше

Комплект поставки

• Внешняя двухдиапазонная беспроводная точка доступа DAP-3690 с поддержкой PoE
  • CD-ROM (с документацией на продукт)
• Адаптер PoE
  • 4 дипольных антенны
• Набор заземляющих проводов
• Кабель питания
• Адаптер питания
• Набор для монтажа
• Консольный кабель
• Консольный кабель с водонепроницаемой оболочкой
  • Два LAN порта в водонепроницаемом корпусе

Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к поставщику.

Перед установкой

В этой главе приводятся инструкции по безопасности и информация о продукте, которую необходимо знать и проверять перед установкой DAP-3690.

Необходима профессиональная установка

1. Пожалуйста, обратиться за помощью к обученному специалисту и знакомому с требованиями местного законодательства по установке радиооборудования.
2. DAP-3690 распространяется через через дистрибьюторов и системных интеграторов, в штате которых есть профессиональные технические специалисты. Для обеспечения надлежащей безопасности и установки аппаратного обеспечения необходимо следовать следующим инструкциям безопасности.

Меры предосторожности

Для обеспечения надлежащей безопасности и установки аппаратного обеспечения необходимо следовать следующим инструкциям безопасности.

1. При установке антенны в первый раз обратитесь, пожалуйста, в целях безопасности к квалифицированному специалисту, прошедшему обучение по технике безопасности.

2. При выборе места установки устройства учитывайте помимо производительности, безопасность системы, особенно при использовании кабелей питания и телефонных линий.

3. При установке антенны учитывайте следующее:

4. Не используйте металлические лестницы;

5. Не работайте в условиях повышенной влажности и в ветреную погоду;

6. Используйте обувь с резиновыми подошвами и шипами, резиновые перчатки, рубашки или куртки с длинными рукавами.

7. При работе системы избегайте вставать прямо перед антенной. При включенном передатчике существуют сильные радиоизлучения.

8. Безопасная система заземления необходима для защиты внешнего устройства от ударов молнии и накопившегося статического электричества. Поэтому прямое заземление антенной мачты, внешней точки доступа и модуля грозозащиты очень важно. И поэтому при установке внешней точки доступа на антенную мачту необходимо подключить внешнюю точку доступа к той же заземляющей системе* и розетке сети питания.

* Система заземления должна соответствовать национальным электротехническим нормам и правилам техники безопасности, действующим в вашей стране.

1. Всегда обращайтесь к квалифицированному инженеру-электрику, если сомневаетесь, правильно ли заземлена внешняя точка доступа.

Физическая установка

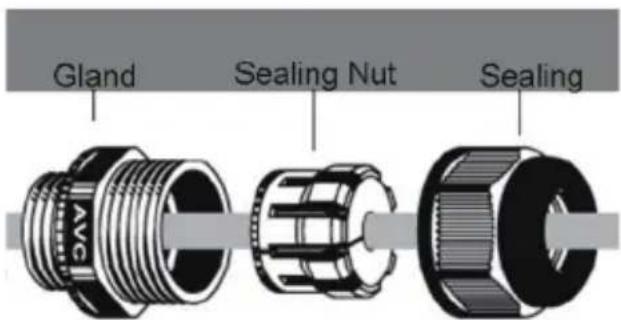

War 1: Подключите Ethernet кабель¹ с водонепроницаемой оболочкой к порту Ethernet на точке доступа DAP-3690 и присоедините заземляющий провод

^1 В комплект поставки не входит Ethernet-кабель, пожалуйста, приобретите этот стандартный Ethernet-кабель с разъемом RJ-45.
^2 Блок должен быть заземлен для защиты от скачков напряжения. Точка заземления находится в нижней части устройства.

War 2: По умолчанию на точке доступа DAP-3690 установлены модули грозозащиты. Пожалуйста, прикрепите четыре антенны к модулям грозозащиты.

Установите настенное крепление Шаг 3 (А):

1

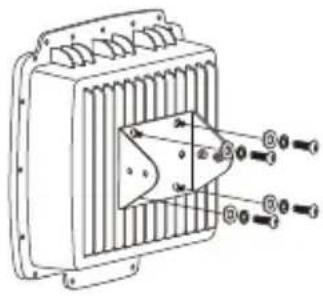

Физическая установка (продолжение)

Установка на столбШаг 3 (В):

1

Физическая установка: консольный кабель ^1

War 1: Подключите консольный кабель с водонепроницаемой оболочкой к консольному порту (с разъемом RJ-45) на точку доступа DAP-3690.

War 2: Подключите консольный кабель (с разъемом RS232) к ноутбуку или ПК. Если поставляемый консольный кабель слишком короткий, пожалуйста, увеличьте длину консольного кабеля с помощью Ethernet-кабеля 5 категории² и модульного соединителя² 5 категории с разъемом RJ-45.

^1 Не подвергайте консольный кабель длительному воздействию солнца, дождя, критичных температур.
^2 Кабель Ethernet 5 категории и модульный соединитель с разъемом RJ-45 не входят в комплект поставки. Пожалуйста, используйте прямой кабель Ethernet 5 категории и модульный соединитель 5 категории с разъемом RJ-45 (два разъема RJ-45 «мама») для удлинения консольного кабеля.

Подключение точки доступа DAP-3690 к сети

Обзор аппаратной установки

Шаг 1: Сначала выполните физическую установку.
War 2: War 2: Подключите кабель Ethernet (подключенный к DAP-3690 в шаге 1 на странице 13) к порту P+ DATA OUT на базовом устройстве PoE.
War 3: Подключите кабель Ethernet от маршрутизатора/коммутатора или компьютера к порту DATA IN на базовом устройстве PoE.
War 4: Подключите адаптер питания к разъему, отмеченному как POWER IN, на базовом устройстве PoE. Подключите шнур питания к адаптеру питания и к электрической розетке.
Шаг 5: Пожалуйста, завершите установку консольного кабеля по шагам, описанным на странице 14 "Физическая установка: консольный кабель", подключив кабель к ноутбуку или компьютеру.

Установка завершена!

Режим точки доступа:

* Максимальная скорость беспроводной передачи данных определена спецификациями стандарта 802.11п. Реальная пропускная способность будет другой. Условия, в которых работает сеть, а так же факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность.

Настройка

Подключение DAP-3690 к локальному компьютеру

Если настройка DAP-3690 производится локально (без подключения к проводной сети), то подключите компьютер к порту Ethernet с поддержкой PoE с помощью кабеля Ethernet 5 категории.

1. Задайте статический IP-адрес для компьютера, который находится в том же сегменте сети, что и DAP-3690. Поскольку IP-адрес устройства по умолчанию такой 192.168.0.50, то можно выбрать один из адресов диапазона 192.168.0.1 - 192.168.0.254, кроме 192.168.0.50.

1. Проверьте состояние соединения между компьютером и DAP-3690. Введите в командную строку "ping 192.168.0.50 –t" и запустите команду несколько раз. Если пинг к беспроводному мосту прошел удачно (как показано ниже), то откройте браузер, введите IP-адрес моста в поле адреса и нажмите Enter.

Примечание: Для удобной настройки рекомендуется настроить локальный и удаленный доступ к DAP-3690 на двух компьютерах соответственно. Время TTL может изменяться в зависимости от операционной системы.

Техническая поддержка

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет.

Техническая поддержка D-Link:

[phone]

Техническая поддержка через Интернет

http://www.dlink.ru

e-mail: [e-mail]
