MANUAL DE USUARIO DAP-3690 D-LINK

Guía de Instalación Rápida

Guía de Instalación Rápida DAP-3690

Esta guía de instalación proporciona instrucciones básicas para instalar el Access Point Inalámbrico DAP-3690 en la red. Para obtener información adicional acerca de cómo utilizar el punto de acceso, por favor consulte el Manual del Usuario que se encuentra disponible en el CD incluido en este paquete o desde el sitio Web de soporte de D-Link.

Requerimientos del Sistema

Requerimientos Mínimos del Sistema:

• Computadores con Sistemas Operativos como Windows ^® , Macintosh ^® o Basados en Linux ^® . Adaptador Ethernet instalado.
• Internet Explorer 7.0 o Firefox ^® 3.0 o superior

Contenido del Empaque

• Access Point de exterior DAP-3690 PoE Dual Band Simultánea.
  • CD-Rom (Con documentación del producto)
• Unidad Base PoE
  • 4 Antenas Dipolo
• Cable a Tierra
• Cable de Poder
• Adaptador de Poder
• Kit de Montaje
• Cable de Consola
• Protector a Prueba de Agua para Cable de Consola
  • 2 Protectores a Prueba de Agua para Puerto LAN

Si alguno de estos ítems no se encuentra, por favor contáctese con su vendedor.

Antes de Empezar

Este capítulo describe las precauciones de seguridad e información del producto que debe saber y comprobar antes de instalar DAP-3690.

Instalación Profesional Requerida

1. Por favor, busque la ayuda de un instalador profesional que este bien entrenado en la instalación de RF y conocimientos de las normativas locales.
2. El DAP-3690 se distribuye a través del distribuidor e instaladores de sistemas con técnicos profesionales y no se venderá directamente en la tienda al por menor. Para mantener a salvo e instalar el hardware correctamente, por favor, lea y siga estas precauciones de seguridad.

Medidas de Seguridad

Para mantener a salvo e instalar el hardware correctamente, por favor, lea y siga estas precauciones de seguridad.

1. Si va a instalar una antena por primera vez, para su seguridad, así como para la de los demás, por favor busque la ayuda de un instalador profesional que haya recibido entrenamiento de seguridad sobre los riesgos involucrados.
2. Tener en cuenta la seguridad, así como el rendimiento a la hora de elegir su lugar de instalación, sobre todo cuando hay energía eléctrica y líneas telefónicas.
3. Al instalar la antena, tenga en cuenta lo siguiente:

- No utilice una escalera de metal;

- No trabaje en un día lluvioso o ventoso;

- Use zapatos con suela de goma, guantes de goma, camisa de manga larga o chaqueta.

1. Cuando el sistema esté en funcionamiento, evite estar de pie directamente delante de la antena. Fuertes campos de RF están presentes cuando el transmisor está encendido.
2. Un sistema de puesta a tierra de seguridad es necesario para proteger su instalación de exterior, libre de los rayos y la acumulación de electricidad estática. Cuando monte el AP al aire libre en el mástil de la antena, usted debe conectar el AP al aire libre con el * sistema de tierra, lo mismo con la toma de corriente AC.

* El sistema de puesta a tierra deben cumplir con el Código Eléctrico Nacional y las normas de seguridad que se aplican en su país.

1. Siempre consulte con un electricista calificado si tiene dudas acerca de si la instalación de exterior está correctamente conectada a tierra.

Instalación Física

Paso 1: Conecte el cable Ethernet con el protector a prueba de agua al puerto Ethernet del DAP-3690 y una al cable a tierra.

1 Cable de Ethernet no se proporciona en el paquete, por favor encontrar cable estándar Ethernet RJ45.
^2 La unidad debe ser conectada a tierra para proteger contra las sobretensiones. El punto de conexión a tierra se puede encontrar en la parte inferior de la unidad.

Paso 2: La unidad debe ser conectada a tierra para proteger contra las sobretensiones. El punto de conexión a tierra se puede encontrar en la parte inferior de la unidad.

Instalación de Equipos de Montaje MuralPaso 3 (A):

1

Instalación física (continuación)

Instale Kits para montaje de Polo Paso 3 (B):

1

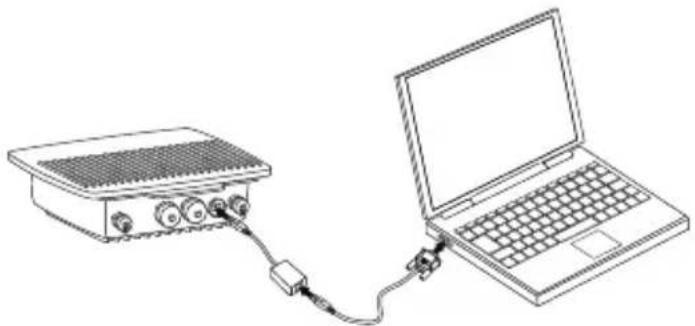

Física de la instalación: cable de Consola ^1

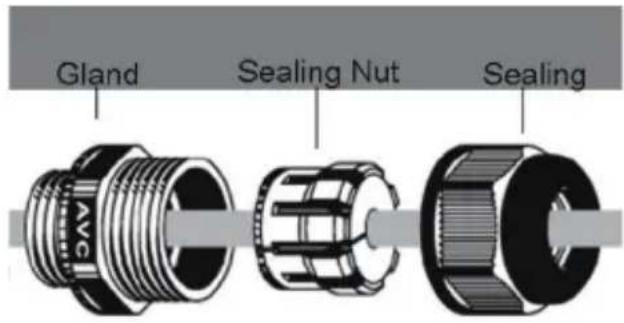

Paso 1: Conecte el cable de consola con el protector a prueba de agua al puerto de consola (lado RJ-45) en el DAP-3690.

Paso 2: Conecte el cable de consola (lado RS232) al computador portátil o PC. Si el cable de consola suministrado es demasiado corto, por favor, amplie el cable de consola con cable Cat.5e Ethernet cable ^2 y Cat.5e RJ45 modular.

Conectando el DAP-3690

Access Point PoE de exterior a la red

Descripción general de instalación del hardware

Paso 1: Termine la instalación física en primer lugar.
Paso 2: Conecte el cable Ethernet (conectado con el DAP-3690 en el Paso 1 en la página 21) al puerto P + DATA OUT de la unidad base PoE.
Paso 3: Conecte un cable Ethernet de un router / switch o PC al puerto DATA IN de la unidad base PoE.
Paso 4: Conecte el adaptador de corriente al conector etiquetado como POWER IN de la unidad base PoE. Conecte el cable de alimentación al adaptador de corriente y en una toma eléctrica.
Paso 5: Requisito para la consola por cable, por favor complete la "Instalación Física: Cable de consola" en la página 22 y conecte la consola por cable a su computador portátil o PC.

Su instalación ha finalizado!

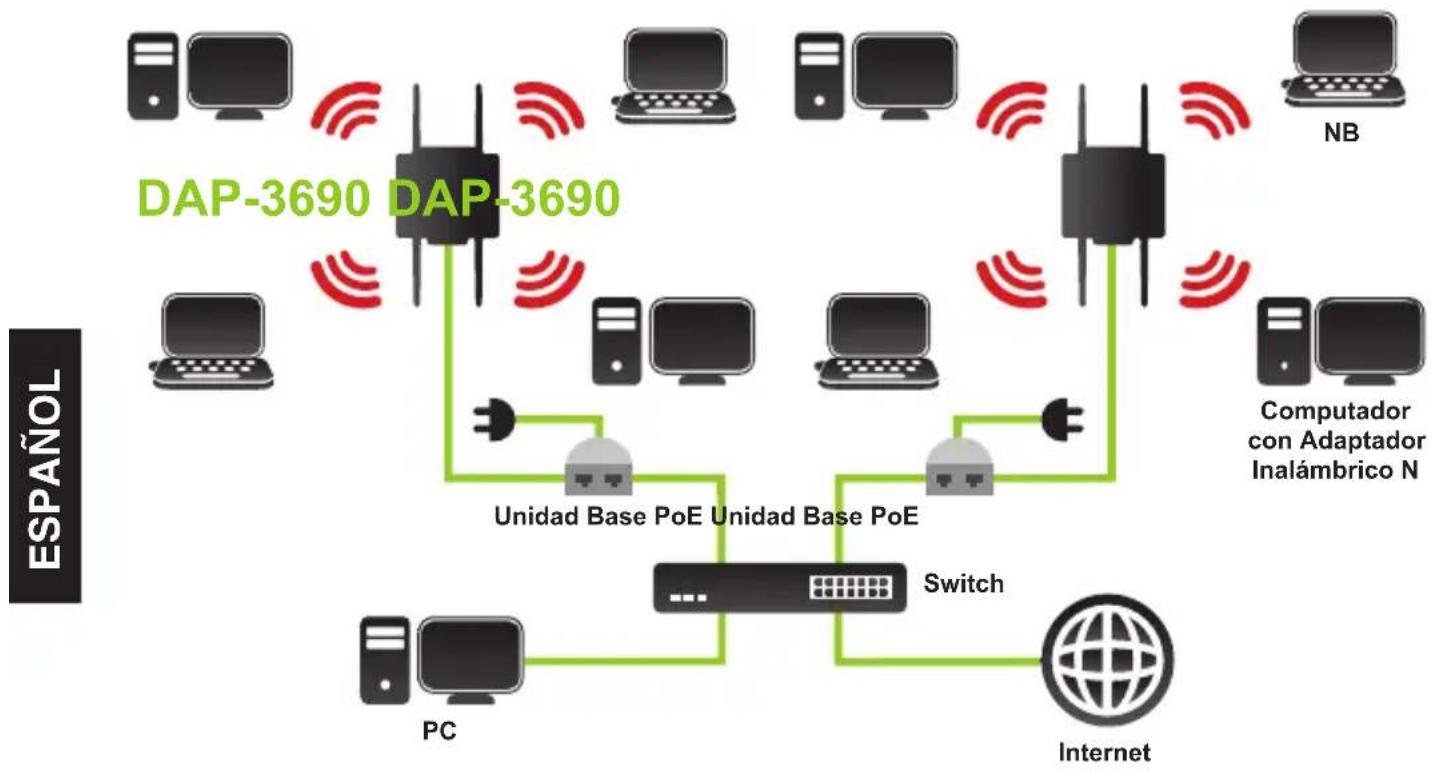

AP Mode:

WDS y WDS con el modo de AP:
* Máxima velocidad inalámbrica de señales procedentes de IEEE 802.11n. El rendimiento real puede variar. Condiciones de la red y factores ambientales, como el volumen de tráfico de la red, materiales de construcción y construcciones y la sobrecarga de la red reducen la tasa real de transferencia de datos.

Configuración

Conectar el DAP-3690 a un equipo local

Si va a configurar el DAP-3690 a nivel local (sin conexión de su inyector de energía a una red LAN con cable), conecte un PC al puerto Ethernet del inyector de corriente, utilizando un cable Ethernet de Categoría 5.

1. Asigne una dirección IP estática a su PC que este en el mismo segmento de red con el DAP-3690. A medida que la dirección IP por defecto de esta unidad es 192.168.0.50, puede elegir entre 192.168.0.1 y 192.168.0.254, con excepción de 192.168.0.50.

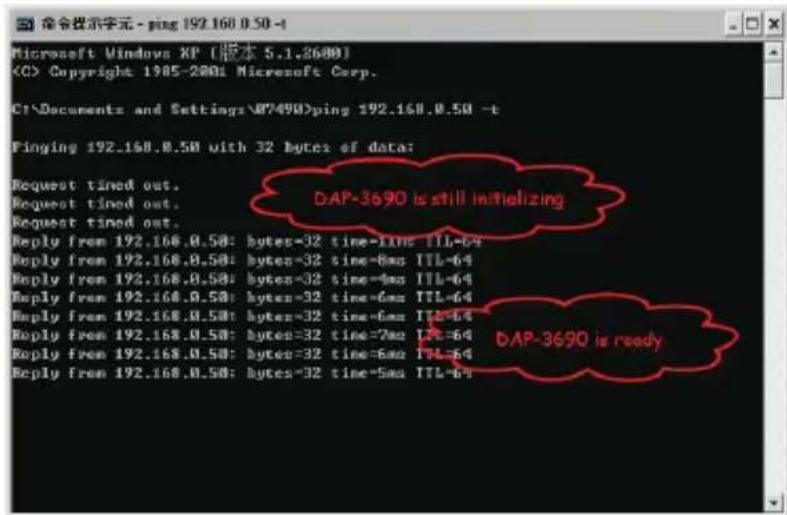

1. Pruebe el estado de la conexión entre el PC y el DAP-3690. Inicie un símbolo del sistema y ejecute un comando ping continuo "ping 192.168.0.50 -t". Si ping al puente inalámbrico es correcta (como se muestra a continuación), abra navegador de Internet y escriba la dirección IP del puente en la dirección presentada y pulse Enter.

Nota: Teniendo en cuenta la configuración conveniente, se recomienda configurar locales y remotos DAP-3690, respectivamente, en dos equipos. TTL tiempo puede variar dependiendo del sistema operativo.
