MANUAL DE UTILIZADOR DAP-3690 D-LINK

Guia de Instalação Rápida

快速安装指南

DAP-3690 Guia de Instalação Rápida

Esse guia de instalação fornece instruções básicas para instalar o Access Point Wireless DAP-3690 na sua rede. Para informações adicionais sobre como utilizar o Access Point, favor consultar o Manual do Usuário, que está disponível no CD incluído nessa embalagem, ou o website de suporte da D-Link.

Requisitos do sistema

Requisitos mínimos do sistema:

• Computadores com sistemas operacionais baseados em Windows ^® , Macintosh ^® ou Linux com um adaptador Ethernet instalado
• Internet Explorer versão 7.0 ou Mozilla Firefox® versão 3.0 e superior

Conteúdo da embalagem

• Access Point PoE Externo de Dupla Banda Simultânea DAP-3690
  • CD-ROM (com documentação do produto)
• Unidade base PoE
  • Quatro antenas bipolares
• Cabo de aterramento
• Cabo de alimentação
• Adaptador de alimentação
• Kits de montagem
• Cabo do console
• Gabinete a prova d'água do cabo do console
• Gabinete a prova d'água para duas portas LAN

Se qualquer dos itens acima estiver faltando, favor contatar o seu revendedor.

Antes de você começar

Este capítulo descreve as medidas de segurança e informações do produto que você deve saber e verificar antes de instalar o DAP-3690.

Instalação profissional necessária

1. Favor procurar ajuda de um instalador profissional bem treinado na instalação de RF e conhecedor das regulamentações locais.
2. O DAP-3690 é distribuído via distribuidores e instaladores de sistemas com técnicos profissionais e não será vendido diretamente em lojas de varejo. Para mantê-lo seguro e instalar o hardware adequadamente, favor ler e seguir essas medidas de segurança.

Medidas de segurança

Para mantê-lo seguro e instalar o hardware adequadamente, favor ler e seguir essas medidas de segurança.

1. Se você está instalando uma antena pela primeira vez, para a sua segurança e a de terceiros, favor buscar ajuda de um instalador profissional que recebeu treinamento de segurança sobre os perigos envolvidos.

2. Tenha a segurança e o desempenho em mente ao selecionar seu local de instalação, especialmente onde há energia elétrica e linhas telefônicas.

3. Ao instalar sua antena, observar o seguinte:

4. Não utilize uma escada de metal;

5. Não trabalhe em dias úmidos ou com vento;

6. Utilize sapatos com solas de borracha e saltos, luvas de borracha, camisetas de mangas compridas ou macacão.

7. Quando o sistema estiver em funcionamento evite permanecer diretamente na frente da antena. Fortes Campos de RF estão presentes quando o transmissor está ligado estão presentes quando o transmissor está ligado.

8. Um sistema de aterramento de segurança é necessário para proteger sua instalação externa de raios e da formação de eletricidade estática. Ao montar o AP Externo no mastro da antena, você tem que conectar o AP Externo no mesmo sistema de aterramento* com a tomada de parede AC.

* O sistema de aterramento deve obedecer o Código Elétrico Nacional e normas de segurança aplicáveis no seu país.

1. Consulte sempre um eletricista qualificado caso tenha dúvidas se a sua instalação externa está devidamente aterrada.

Instalação física

Etapa 1: Conecte o cabo Ethernet ^1 com o gabinete a prova d'água à porta Ethernet no DAP-3690 e conecte o cabo de aterramento ^2 .

1 O cabo Ethernet não é fornecido no pacote. Favor localizar o cabo Ethernet RJ45 padrão.
^2 A unidade deve estar aterrada apropriadamente para protegê-la contra picos de energia. O ponto de aterramento pode ser encontrado na parte inferior da unidade.

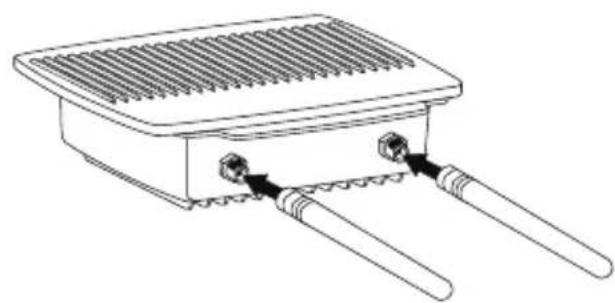

Etapa 2: Possuímos Protetores contra Surtos instalados no DAP-3690 por padrão. Favor conectar as quatro antenas nesses protetores.

Instalação física (continuação)

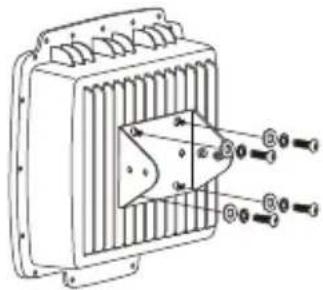

Instalar os kits de montagem em mastro Etapa 3 (B):

1

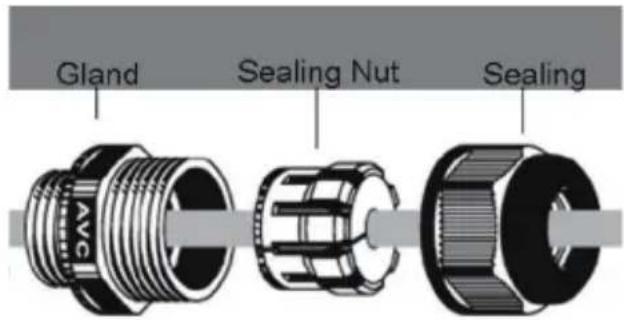

Instalação física: Cabo do console ^1

Etapa 1: Conecte o cabo do console com o gabinete a prova d'água à porta do console (no lado do RJ-45) no DAP-3690.

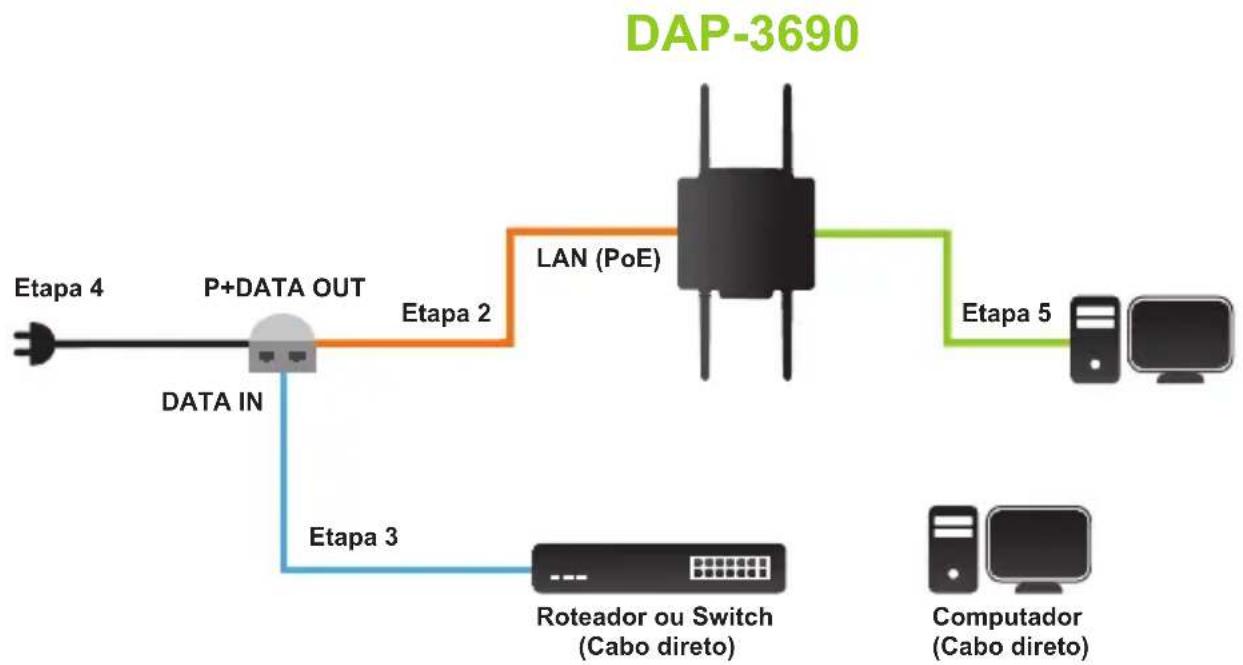

Access Point PoE externo para a sua rede

Visão geral da instalação do hardware

Etapa 1: Complete primeiramente a instalação física.

Etapa 2: Conecte o cabo Ethernet (conectado ao DAP-3690 na Etapa 1 da página 29) à porta P+ DATA OUT na unidade base PoE.

Etapa 3: Conecte um cabo Ethernet de um roteador/switch ou PC na porta DATA IN na unidade base PoE.

Etapa 4: Conecte o adaptador de alimentação ao conector denominado POWER IN na unidade base PoE. Conecte o cabo de alimentação ao adaptador de alimentação e na tomada elétrica.

Etapa 5: Para o requisito do cabo do console, favor completar a "Instalação física: Cabo do console" na página 30 e conectar o cabo do consolde no seu Laptop ou PC.

Sua Configuração está Concluída!

Modo AP:

WDS e WDS com modo AP:
* Taxa de sinal wireless máxima extraída das especificações IEEE 802.11n. O throughput de dados real irá variar. As condições da rede e fatores ambientais, incluindo volume de tráfego na rede, materiais de construção e sobrecarga na rede diminuem a taxa de throughput de dados real.

Configuração

Conecte o DAP -3690 a um computador local

Caso você esteja configurando o DAP-3690 localmente (sem conectar seu injetor de energia a uma LAN cabeada), conecte um PC à porta Ethernet do injetor de energia utilizando um cabo Ethernet de Categoria 5.

1. Atribua um endereço IP estático ao seu PC, que está no mesmo segmento de rede do DAP-3690. Como o endereço IP padrão dessa unidade é 192.168.0.50, você pode escolher de 192.168.0.1 a 192.168.0.254, exceto 192.168.0.50.

1. Teste o status do link entre o seu PC e o DAP-3690. Inicie um prompt do comando e execute um comando ping contínuo "ping 192.168.0.50 –t". Se o ping para o bridge wireless for bem sucedido (conforme mostrado abaixo), abra o navegador de Internet e insira o endereço IP do bridge no campo de endereço e pressione Enter.

Obs: Considerando a configuração conveniente, recomenda-se configurar o DAP-3690 local e remoto, respectivamente, nos dois computadores. O tempo TTL pode variar dependendo do sistema operacional.

Suporte Técnico

Caso tenha dúvidas na instalação do produto, entre em contato com o

www.dlink.com.br/suporte

E-mail

[e-mail]

Back Office

[e-mail] *

*Acionar Garantia para 4 ou mais equipamentos

Telefones

São Paulo: (11) 2755-6950

*GO: 4052-1850 (Ligação local)

*Nordeste: 0800-7024104

*Demais Estados: 4062-1850 (Ligação local)

*Apenas Modems ADSL

Garantia diferenciada vendida pela internet. Agilidade e tranquilidade para suas atividades!

Conheça: http://garantiapremium.dlink.com.br

Atendimento disponível das 9h as 21h de segunda a sexta feira e aos sábados das 9h as 15h
