MANUAL DE USUARIO DAP-2690 D-LINK

¿Qué contiene la caja?

Punto de acceso DAP-2690 802.11n

Adaptador de alimentación

Cable de alimentación

Nota: la utilización de una alimentación de corriente con un voltaje distinto del incluido con el DAP-2690 provocará daños y anulará la garantía de este producto. Si falta cualquiera de los componentes anteriores, póngase en contacto con el proveedor.

Requisitos del sistema

Requisitos mínimos del sistema:

• Unidad de CD-ROM
- Ordenadores con sistemas operativos basados en Windows® Macintosh® o Linux
- Adaptador Ethernet instalado
- Internet Explorer versión 6.0, Chrome 2.0. Safari 3.0 o Firefox 3.0 y superior

Descripción general del hardware Indicadores LED

5GHz 2.4GHz LAN POWER

5 GHz - Cuando está encendido, el punto de acceso funciona a 5 GHz. Esta luz parpadeará cuando exista tráfico inalámbrico.

2,4 GHz - Cuando está encendido, el punto de acceso funciona a 2,4 GHz. Esta luz parpadeará cuando exista tráfico inalámbrico.

LAN - Luz fija cuando el puerto Ethernet está conectado a un puerto en funcionamiento, como un router o un conmutador. La luz parpadeará cuando exista tráfico a través del puerto de LAN.

ALIMENTACIÓN – La luz parpadeará durante el proceso de arranque. Cuando está fija, el punto de acceso está preparado.

Instalación del hardware

Conectores de antenna a 5 GHz* 5 GHz 48V: -0.4A RESET CONSOLE LAN(PoE) 5 GHz Receptor de alimentación Botón Reiniciar Puerto de la consola Puerto de LAN (PoE)

* Los conectores de antena de 2,4 GHz están situados en la parte infe de acceso.

Para alimentar el punto de acceso, puede utilizar uno de siguientes:

Método 1 - Utilícelo si dispone de un conmutador PoE.

Método 2 - Utilícelo si no dispone de un conmutador PoE y no tiene una toma de alimentación cerca de la ubicación del punto de acceso.

Método 3 - Utilícelo si no dispone de un conmutador PoE y tiene una toma de alimentación cerca de la ubicación del punto de acceso.

Método 1

1. Conecte un extremo del cable Ethernet en el puerto LAN (PoE) en el DAP-2690.
2. Conecte el otro extremo en un puerto de un conmutador PoE.

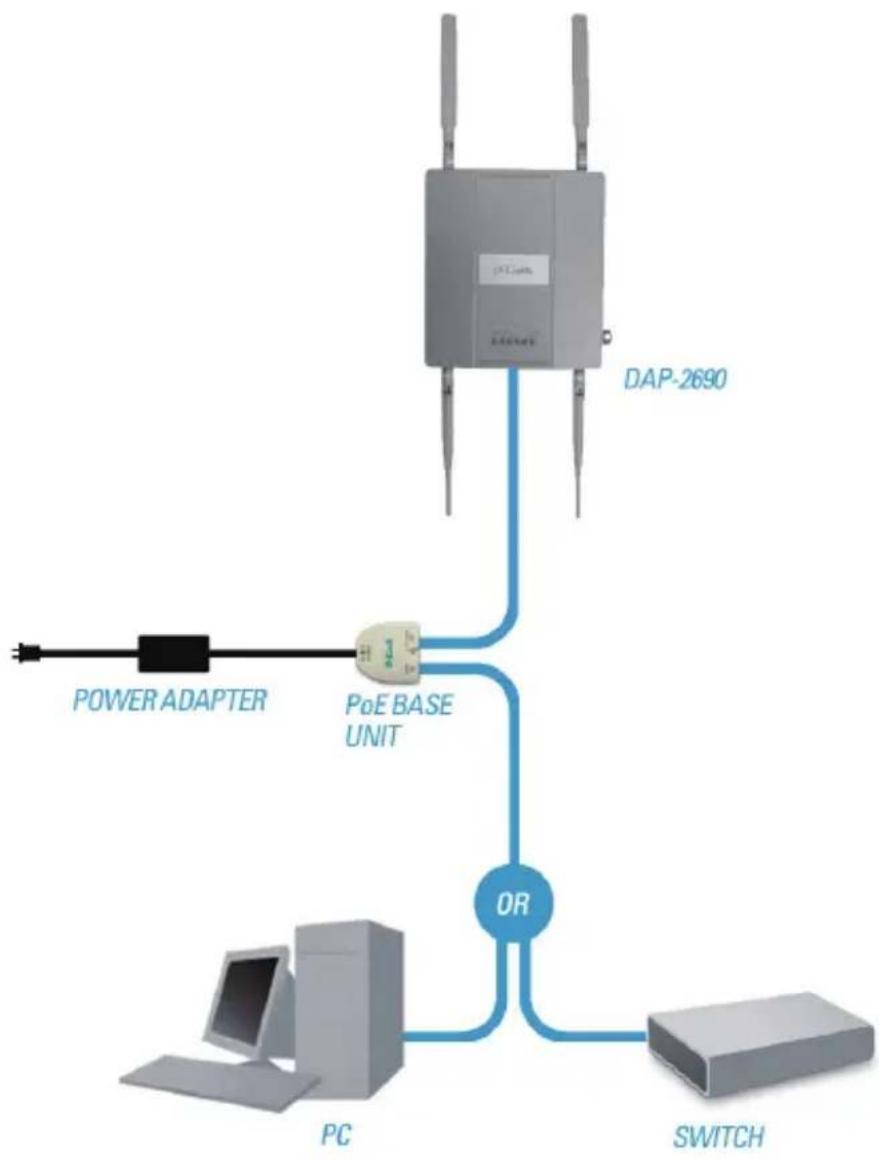

1. Conecte un extremo de un cable Ethernet en el puerto de datos en la unidad básica PoE y el otro extremo en un puerto del conmutador, el router o el ordenador.
2. Conecte un extremo de un cable Ethernet en el puerto de P+Salida de datos en la unidad básica PoEyelotro extremo en el puerto LAN(PoE)en el punto de acceso de DAP-2690.
3. Utilice el adaptador de alimentación suministrado. Conecte el adaptador de alimentación al receptor de Entrada de alimentación en el adaptador PoE.
4. Conecte el cable de alimentación al adaptador de aliment continuación, conecte el otro extremo a la toma de alimentación.

Método 3

1. Conecte un extremo del cable Ethernet al puerto LAN (PoE) en el DAP-2690 y, a continuación, conecte el otro extremo a un conmutador, router u ordenador.

2. Utilice el adaptador de alimentación suministrado. Conecte el adaptador de alimentación al receptor de alimentación en el punto de acceso del DAP-2690.

3. Conecte el cable de alimentación al adaptador de alime continuación, conecte el otro extremo a la toma de alimentación.

Conjunto de placa de montaje

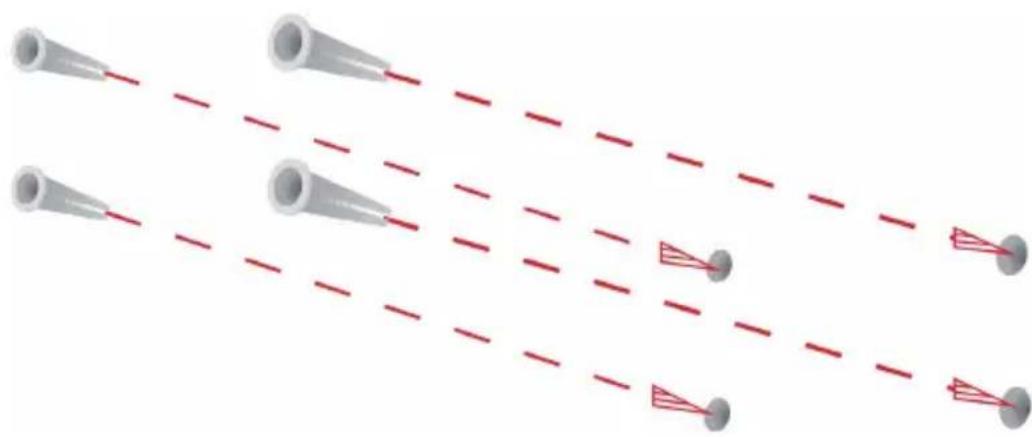

Paso 1: Inserte los anclajes de pared suministrados en la pared en la que se va a fijar la placa de montaje.

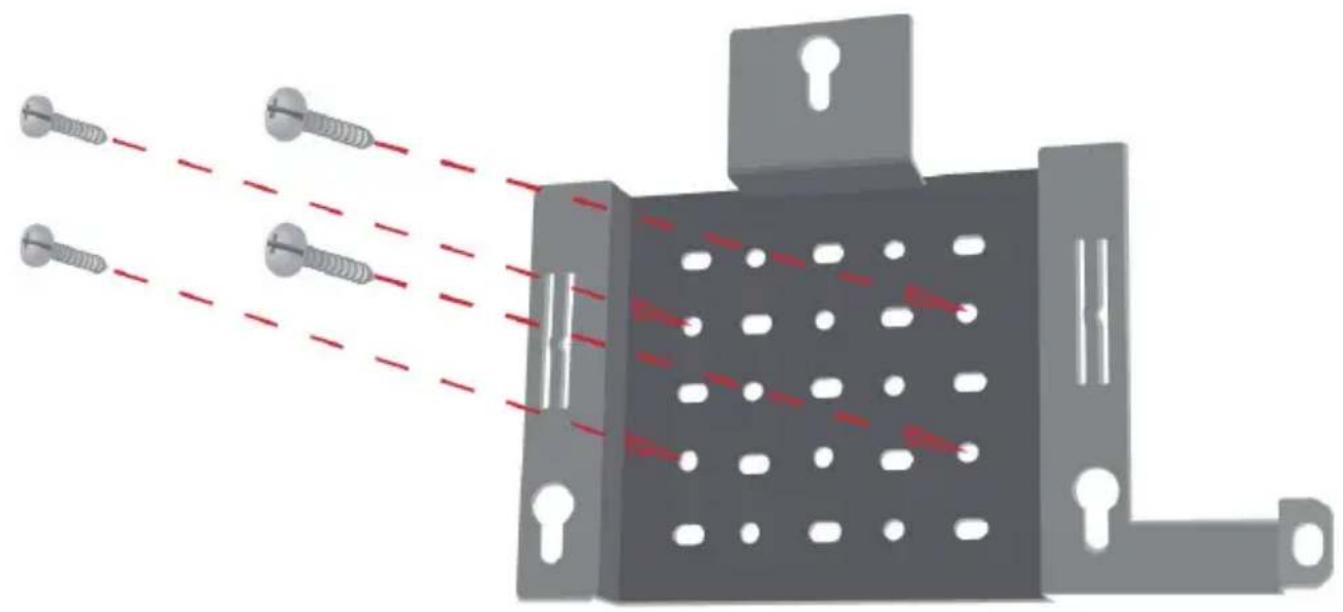

Paso 2: Utilice los tornillos suministrados para fijar la placa de montaje en la pared.

Paso 3: Fije firmemente el resto de los tornillos a la parte posterior del DAP-2690.

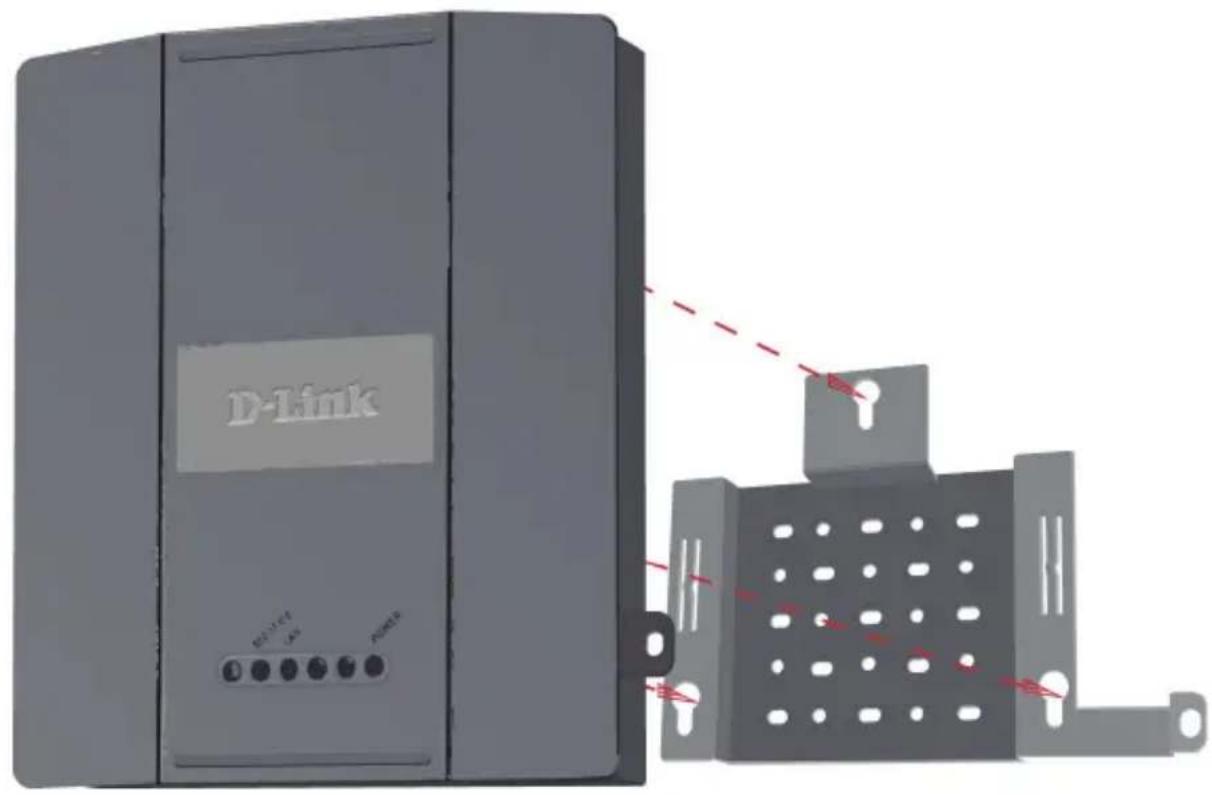

Paso 4: Acople el DAP-2690 a la placa de montaje.

D-Link ELECT LAV POWER

Paso 5: Deslice hacia abajo el DAP-2690 por las ranuras de la placa de montaje para fijarlo a la placa.

Su instalación se ha finalizado

Cuando haya completado los pasos de esta Guía de instalación y haya configurado el equipo para su red, la red tendrá un aspecto parecido al siguiente:

Para instalar y gestionar el DAP-2690 desde un ordenador, utilice métodos siguientes:

1. Conectar un cable Ethernet directo entre el punto de acceso y su ordenador.
2. Conectar el punto de acceso a un conmutador o un router y utilizar un ordenador desde un ordenador que esté también conectado a ese conmutador o router.
