DAP-2690 - Zugangspunkt D-LINK - Kostenlose Bedienungsanleitung

Marke	D-Link
Modell	DAP-2690
Produkttyp	Drahtloser Access Point
WLAN-Standard	IEEE 802.11n (Dualband 2,4 GHz und 5 GHz)
Stromversorgung	PoE (Power over Ethernet) oder mitgeliefertes Netzteil
Anschlüsse	1 Ethernet-LAN-Port (PoE)
LED-Anzeigen	5 GHz, 2,4 GHz, LAN, POWER
Systemanforderungen	Windows, Mac, Linux; Browser Internet Explorer 6+, Chrome 2+, Safari 3+, Firefox 3+
Installation	Wandmontage mit mitgelieferter Montageplatte
Stromversorgungsmethoden	3 Methoden: PoE-Switch, PoE-Injektor, Netzteil
Wartung und Reinigung	Ein trockenes, weiches Tuch verwenden. Keine Scheuermittel verwenden.
Technischer Support	Telefon: [phone] (0,12€/Min.), Website: http://www.dlink.fr

Häufig gestellte Fragen - DAP-2690 D-LINK

Wie konfiguriere ich den DAP-2690 zum ersten Mal?

Verbinden Sie den Access Point über Ethernet mit Ihrem Netzwerk und greifen Sie dann über die Standard-IP-Adresse 192.168.0.50 auf die Weboberfläche zu (Standardbenutzername und -kennwort: admin). Folgen Sie dem Konfigurationsassistenten.

Wie lautet die Standard-IP-Adresse des DAP-2690?

Die Standard-IP-Adresse ist 192.168.0.50. Sie können auch die Software D-Link Quick Router Setup verwenden, um sie zu ermitteln.

Wie verwende ich die PoE-Stromversorgung?

Sie können einen PoE-Switch (Methode 1), einen mitgelieferten PoE-Injektor (Methode 2) oder das Netzteil (Methode 3) verwenden. Die Anschlusspläne sind im Handbuch detailliert beschrieben.

Wie montiere ich den DAP-2690 an der Wand?

Verwenden Sie die mitgelieferte Montageplatte. Befestigen Sie die Dübel an der Wand, schrauben Sie die Platte fest und befestigen Sie den Access Point, indem Sie ihn in die Schienen schieben.

Was bedeuten die LED-Anzeigen?

Die LED für 5 GHz und 2,4 GHz zeigen die WLAN-Aktivität, LAN zeigt die Ethernet-Verbindung an und POWER blinkt beim Start und leuchtet dauerhaft, wenn das Gerät bereit ist.

Wie setze ich den DAP-2690 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (auf der Rückseite) etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Das Gerät wird mit den Standardeinstellungen neu gestartet.

Wie aktualisiere ich die Firmware des DAP-2690?

Laden Sie die neueste Firmware von der D-Link-Website herunter, melden Sie sich dann an der Weboberfläche an, gehen Sie zu Werkzeuge > Firmware und wählen Sie die heruntergeladene Datei aus.

Ist der DAP-2690 mit einem Nicht-D-Link-Router kompatibel?

Ja, der DAP-2690 funktioniert als Standard-Access Point und kann über Ethernet mit jedem Router oder Switch verbunden werden.

Wie groß ist die Reichweite des WLAN-Signals?

Die Reichweite hängt von Hindernissen und der Umgebung ab. In Innenräumen beträgt die typische Reichweite etwa 30 bis 50 Meter für 2,4 GHz und weniger für 5 GHz.

Unterstützt der DAP-2690 die Sicherheitsstandards WPA2?

Ja, der DAP-2690 unterstützt WPA, WPA2 und WEP. Es wird empfohlen, WPA2-AES für optimale Sicherheit zu verwenden.

BEDIENUNGSANLEITUNG DAP-2690 D-LINK

Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als jener des mit dem DAP-2690 mitgelieferten Netzteils verursacht Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt. Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.

Systemanforderungen

Mindestsystemanforderungen:

• CD-ROM-Laufwerk
- Computer mit Windows® Macintosh® oder Linux-basierten Betriebssystemen
• Installierter Ethernet-Adapter
- Internet Explorer Version 6.0, Chrome 2.0. Safari 3.0 oder Firefox 3.0 und höher

Hardware-Überblick LEDs

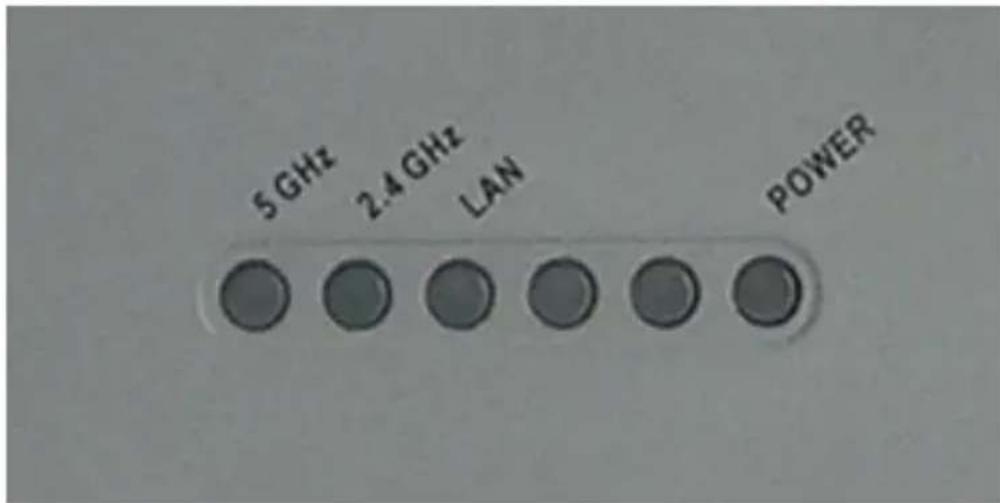

5 GHz – Leuchtet, wenn der Access Point im 5-GHz-Bereich betrieben wird.

Dieses Licht blinkt bei drahtlosem Datenverkehr.

2.4 GHz – Leuchtet, wenn der Access Point im 2,4-GHz-Bereich betrieben wird.

Dieses Licht blinkt bei drahtlosem Datenverkehr.

LAN – Leuchtet durchgehend, wenn der Ethernet-Port an einen ordnungsgemäß funktionierenden Port, wie etwa einen Router oder Switch, angeschlossen ist. Das Licht blinkt bei Datenverkehr über den LAN-Port.

POWER – Das Licht blinkt während des Hochfahrens. Sobald es durchgehend leuchtet, ist der Access Point betriebsbereit.

Installation der Hardware

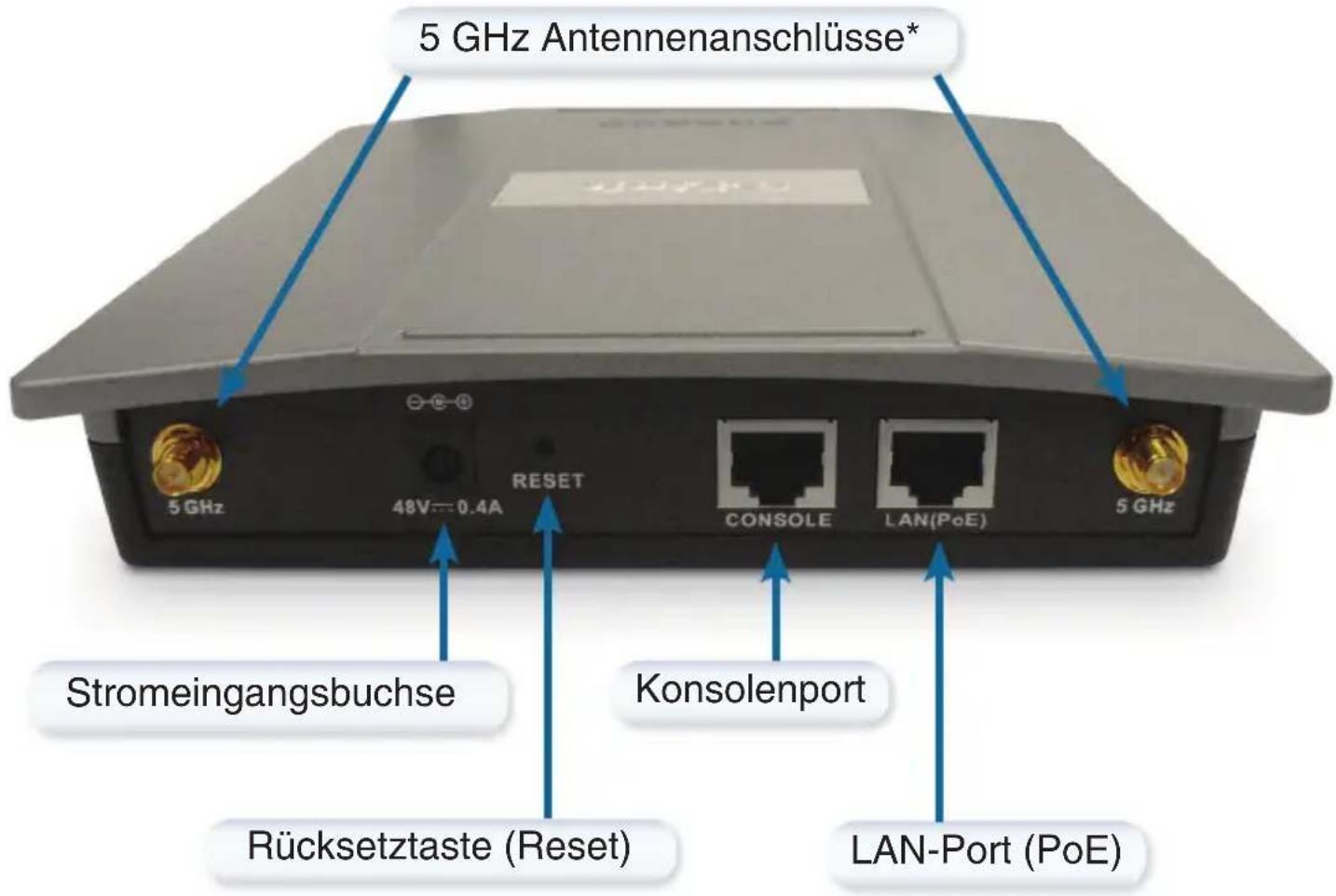

* 2,4 GHz Antennenanschlüsse befinden sich auf der Unterseite des Access Point.

Zur Stromversorgung des Access Point können Sie eine der folgenden 3 Optionen wählen:

Methode 1 - Stromversorgung, wenn Sie einen PoE-Switch haben.

Methode 2 - Stromversorgung, wenn Sie keinen PoE-Switch haben und sich keine Steckdose in der Nähe des Access Point befindet.

Methode 3 - Stromversorgung, wenn Sie keinen PoE-Switch haben und sich eine Steckdose in der Nähe des Access Point befindet.

Methode 1

1. Schließen Sie ein Ende Ihres Ethernetkabels an den LAN (PoE)-Port am DAP-2690 an.
2. Schließen Sie das andere Ende an einen Port am PoE-Switch.

Methode 2

1. Schließen Sie ein Ende eines Ethernetkabels an den Dateneingangs-Port (Data In) auf der PoE-Basiseinheit und das andere Ende an einen Port auf Ihrem Switch, Router oder Computer.

2. Schließen Sie ein Ende eines Ethernetkabels an den Port P+Data Out auf der PoE-Basiseinheit und das andere Ende an den LAN (PoE)-Port am DAP-2690 Access Point.

3. Schließen Sie den mitgelieferten Stromadapter an die Stromeingangsbuchse (Power In) am PoE-Adapter.

4. Stecken Sie das eine Ende des Netzkabels (mit dem Kaltgerätestecker) in den Stromadapter und das andere Ende (Mit dem Netzstecker) in eine Steckdose

Methode 3

1. Schließen Sie das eine Ende Ihres Ethernetkabels an den LAN (PoE)-Port am DAP-2690 und das andere Ende an einen Switch, Router oder Computer an.
2. Verwenden Sie den mitgelieferten Stromadapter. Schließen Stromadapter an die Stromeingangsbuchse am DAP-2690 A Point an.
3. Stecken Sie das eine Ende des Netzkabels (mit dem Kaltgerätestecker) in den Stromadapter und das andere Ende (Mit dem Netzstecker) in eine Steckdose.

Befestigung der Montageplatte

Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo die Montageplatte befestigt werden soll.

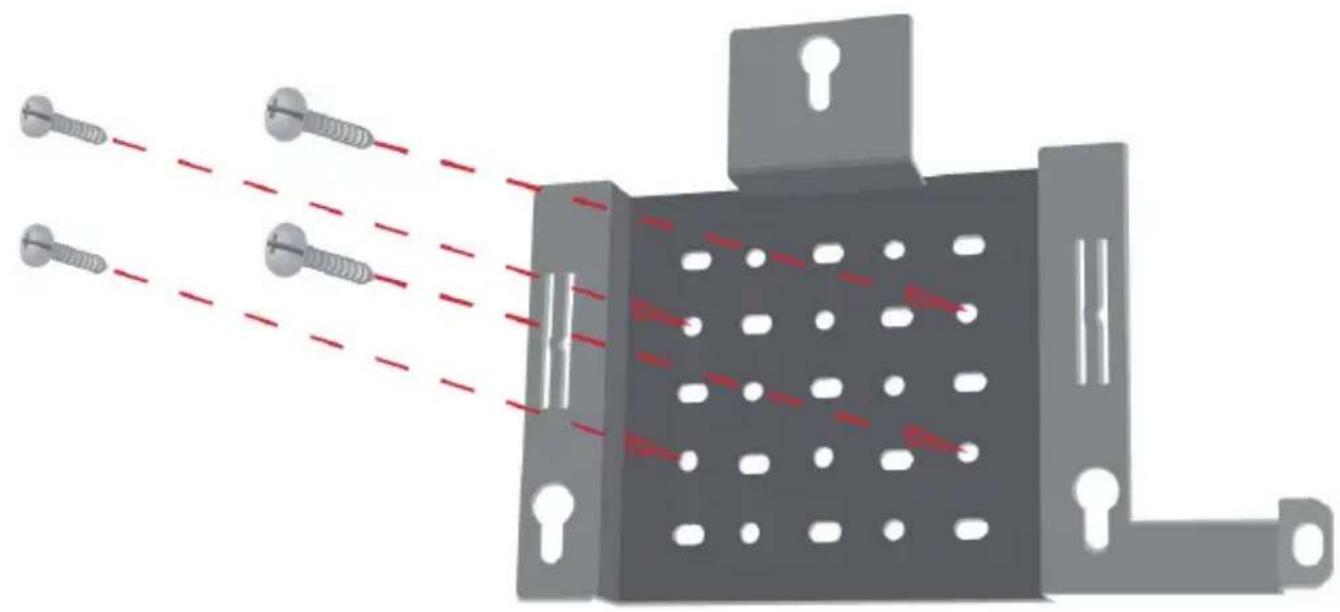

Schritt 2: Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben an der Wand.

Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des DAP-2690 ein.

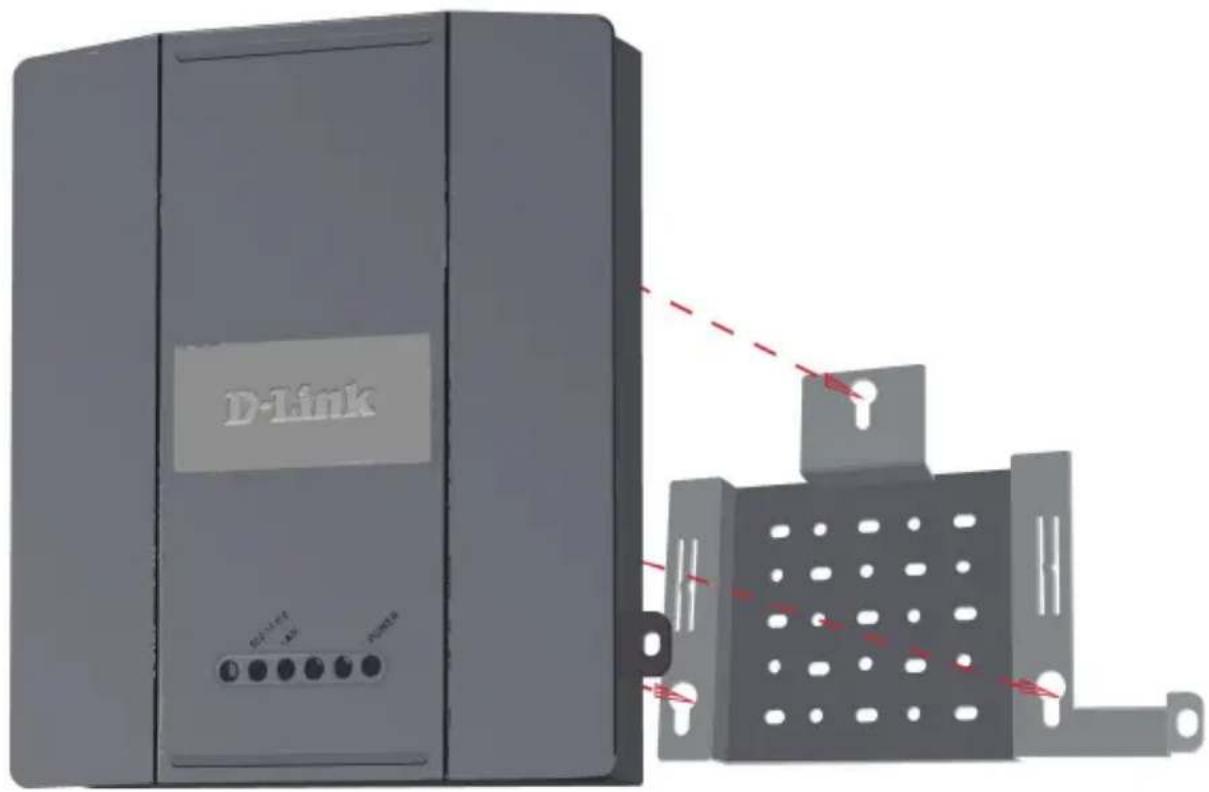

Schritt 4: Setzen Sie den DAP-2690 auf die Montageplatte.

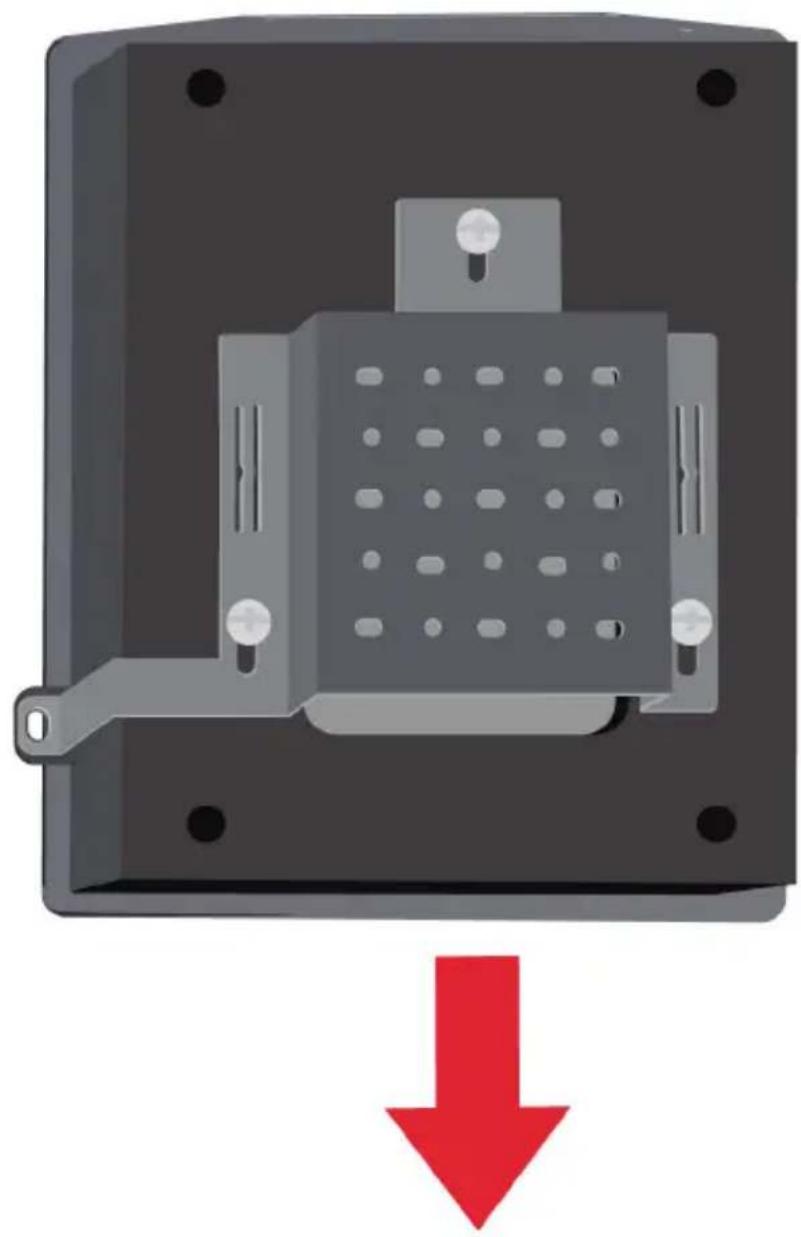

Schritt 5: Schieben Sie den DAP-2690 nach unten in die Rillen auf der Montageplatte, um es an der Platte zu befestigen.

Ihr Setup ist abgeschlossen

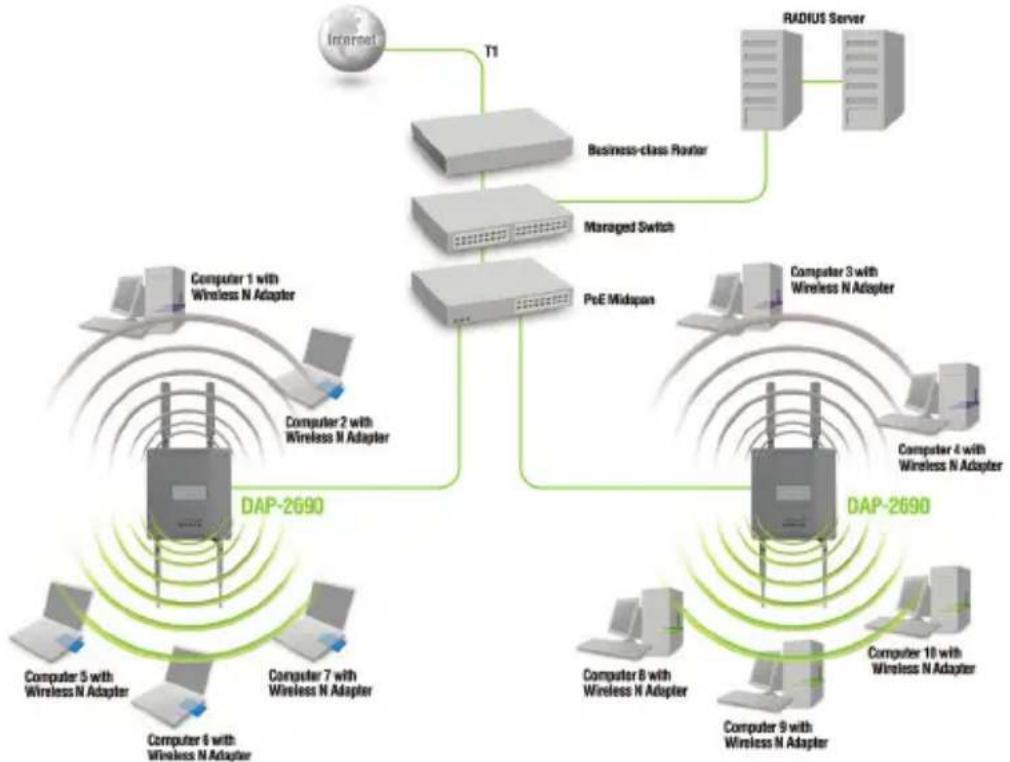

Nach Durchführung der Schritte in dieser Installationsanleitung und der Konfiguration Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen:

Zum Konfigurieren und Verwalten des DAP-2690 von einem Computer aus haben Sie zwei Möglichkeiten:

1. Verwenden Sie ein gerades Ethernetkabel (auch Straight-Through-Kabel genannt) zwischen dem Access Point und Ihrem Computer.
2. Schließen Sie den Access Point an einen Switch oder Router an und verwenden Sie einen Computer, der ebenfalls an diesen Switch bzw. Router angeschlossen ist.

* Max. drahtlose Signalrate leitet sich aus den Spezifikationen des Standards IEEE 802.11n (Draft 2.0) ab. Der tatsächliche Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich Datenverkehr im Netz, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken die tatsächliche Datendurchsatzrate.

Technische Unterstützung

Deutschland: Web: http://www.dlink.de

E-Mail: [e-mail]

Telefon: [phone],14 € pro Minute

Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Österreich: Web: http://www.dlink.at

Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Schweiz: Web: http://www.dlink.ch

E-Mail: [e-mail]

Telefon: [phone],08 CHF pro Minute

Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
