MODE D'EMPLOI DAP-2690 D-LINK

Point d'accès DAP-2690 802.11n

Cordon d'alimentation

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle du DAP-2690 risque d'endommager le produit et en annule la garantie. Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus.

Configuration système requise

Configuration minimale requise :

• Lecteur de CD-ROM
- Ordinateur avec système d'exploitation Windows® Macintosh® ou Linux
• Adaptateur Ethernet installé
- Internet Explorer version 6.0, Chrome 2.0. Safari 3.0 ou Firefox 3.0 et toute version supérieure

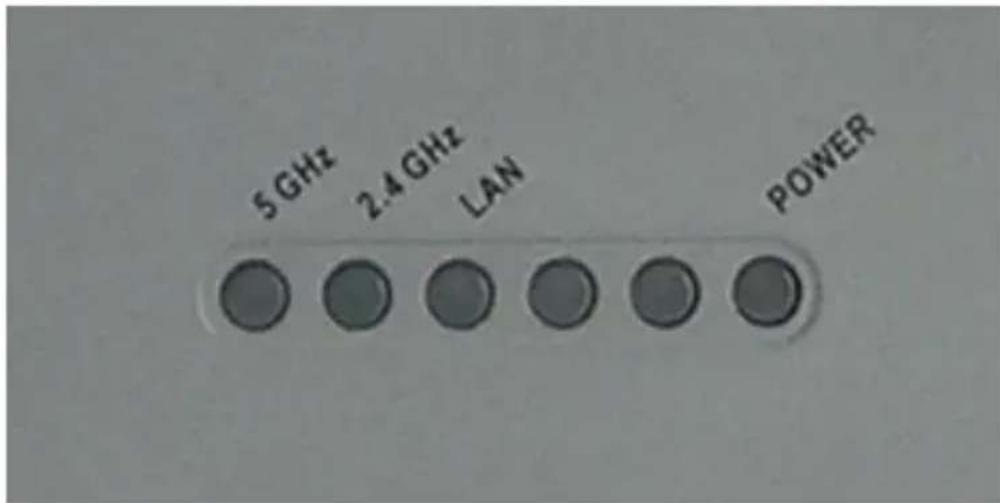

Description du matériel Voyants lumineux

5GHz 2.4GHz LAN POWER

5 GHz : ce voyant s'allume si le point d'accès fonctionne à 5GHz. Il clignote en cas de trafic sans fil.

2.4 GHz : ce voyant s'allume si le point d'accès 12,4 GHz. Il clignote en cas de trafic sans fil.

LAN : ce voyant s'allume si le port Ethernet est connecté à un port actif, tel qu'un routeur ou un commutateur. Il clignote en cas de trafic sur le port LAN.

POWER : ce voyant clignote pendant le démarrage. Il reste allumé quand le point d'accès est prêt.

Installation du matériel

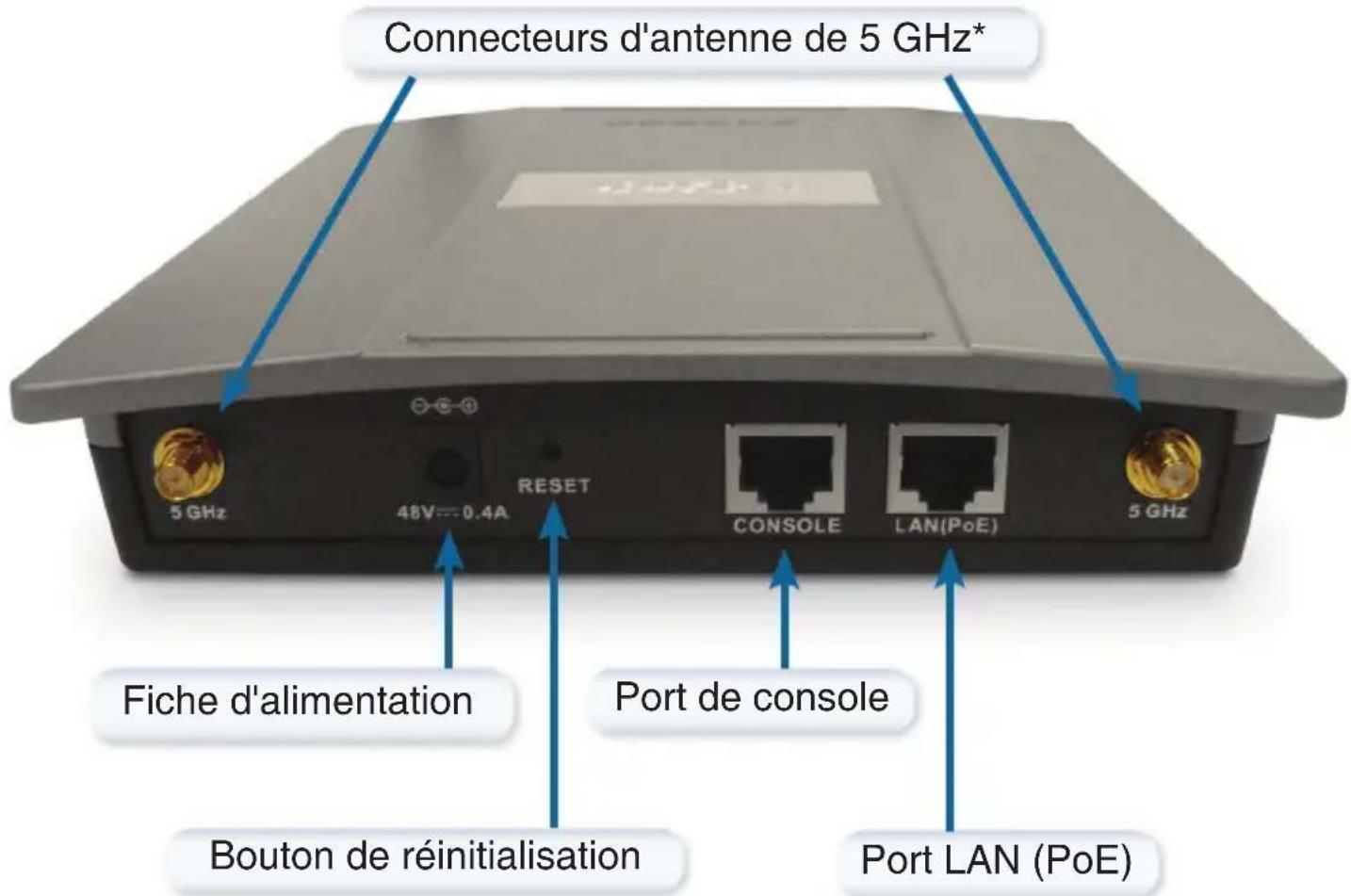

Connecteurs d'antenne de 5 GHz* 5 GHz 48V: 0.4A RESET CONSOLE LAN(PoE) 5 GHz Fiche d'alimentation Port de console Bouton de réinitialisation Port LAN (PoE)

* Les connecteurs d'antenne de 2,4 GHz se trouvent sous le point d'accès.

Pour alimenter le point d'accès, vous pouvez procéder de l'une des 3 façons suivantes :

Méthode 1 : À utiliser si vous possédez un commutateur PoE.

Méthode 2 : À utiliser si vous ne possédez pas de commutateur PoE, ni de prise de courant à proximité du point d'accès.

Méthode 3 : À utiliser si vous ne possédez pas de commutateur PoE, mais qu'un prise de courant se trouve à proximité du point d'accès.

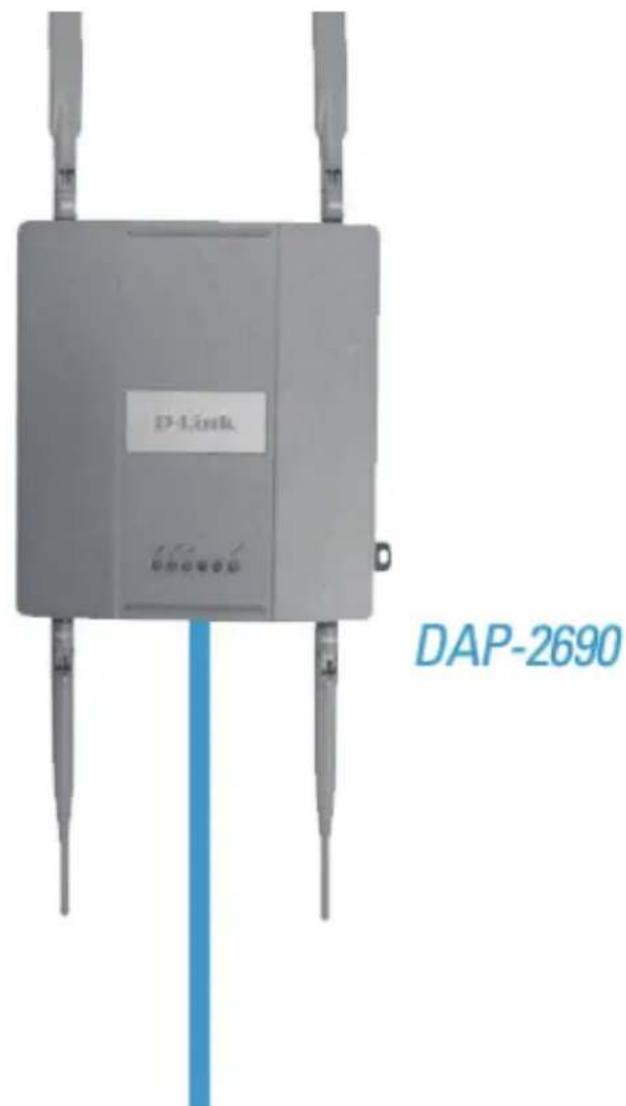

Méthode 1 :

1. Connectez une extrémité du câble Ethernet au port LAN (PoE) du DAP-2690.

2. Connectez l'autre extrémité à un port d'un commutateur PoE.

D-Link DAP-2690

Méthode 2 :

1. Connectez une extrémité du câble Ethernet dans le port Data In de l'unité de base PoE et l'autre extrémité dans un port du commutateur, du routeur ou de l'ordinateur.
2. Connectez une extrémité du câble Ethernet dans le port P+Data Out de l'unité de base PoE et l'autre extrémité dans le port LAN (PoE) du point d'accès DAP-2690.
3. Utilisez l'adaptateur secteur fourni. Connectez-le au récepteur Power In de l'adaptateur PoE.
4. Connectez une extrémité du câble d'alimentation à l'adap d'alimentation et l'autre à une prise de courant.


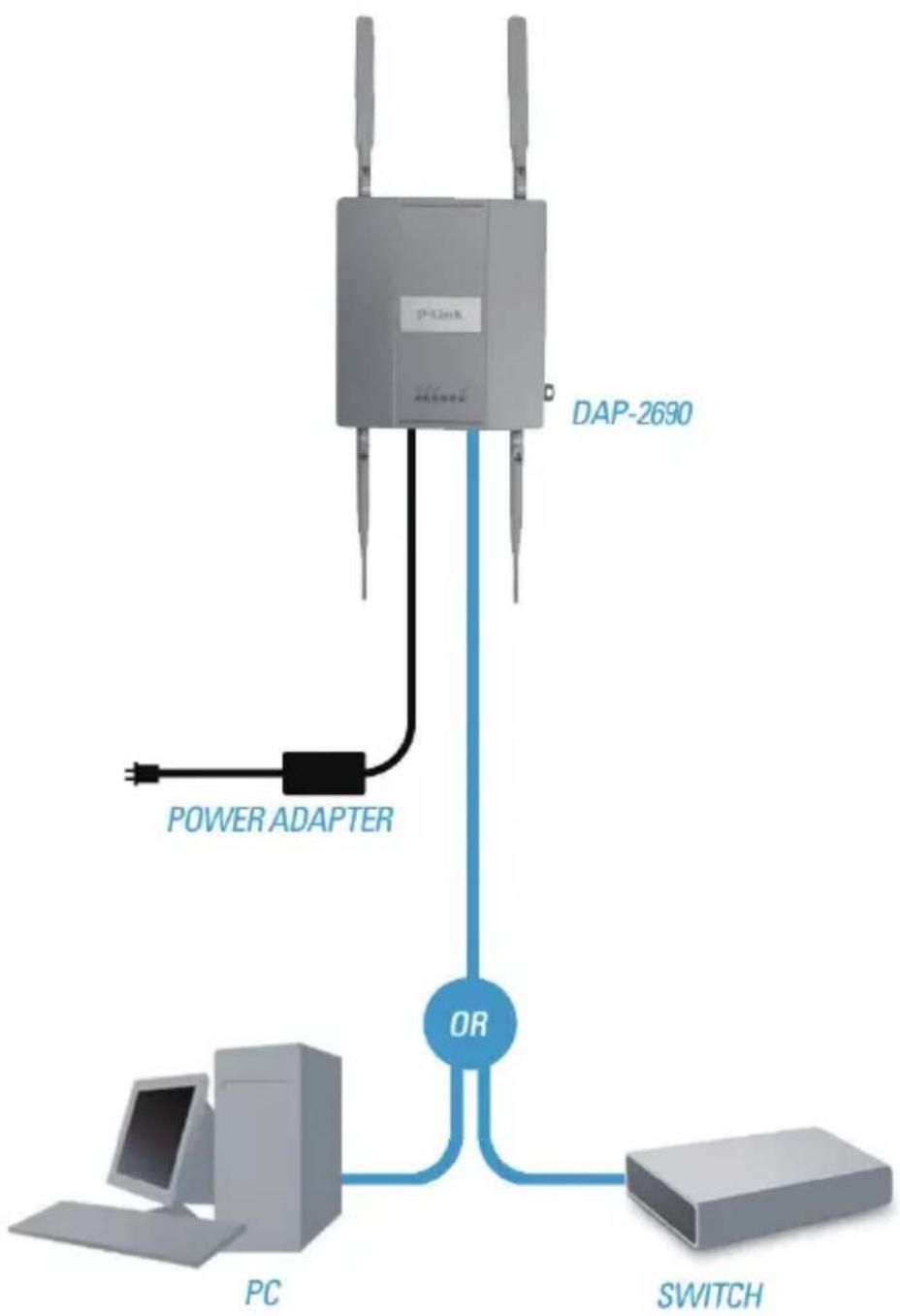

Méthode 3 :

1. Connectez une extrémité du câble Ethernet au port LAN (PoE) du DAP-2690 et l'autre extrémité à un commutateur, un routé ordinateur.
2. Utilisez l'adaptateur secteur fourni. Connectez-le au récept d'alimentation du point d'accès DAP-2690.
3. Connectez une extrémité du câble d'alimentation à l'adaptation et l'autre à une prise de courant.

Fixation de la plaque de montage

Étape 1 : Mettez en place les chevilles murales fournies à l'endroit où vous souhaitez fixer la plaque de montage.

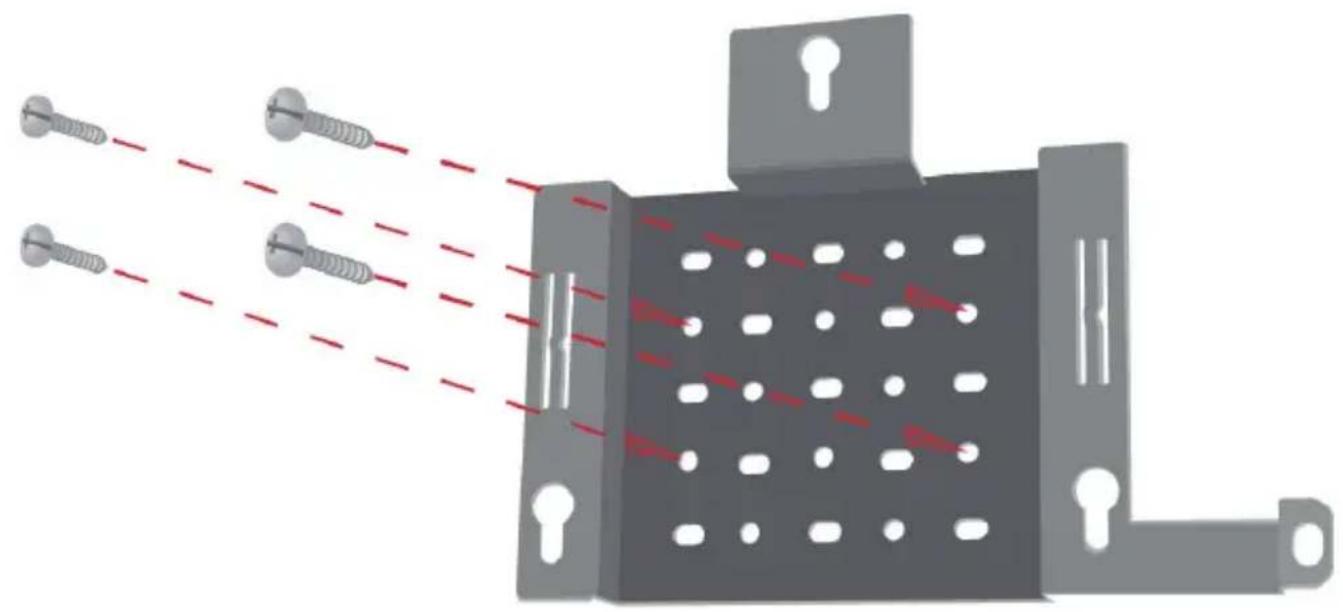

Étape 2 : Utilisez les vis fournies pour fixer la plaque de montage au mur.

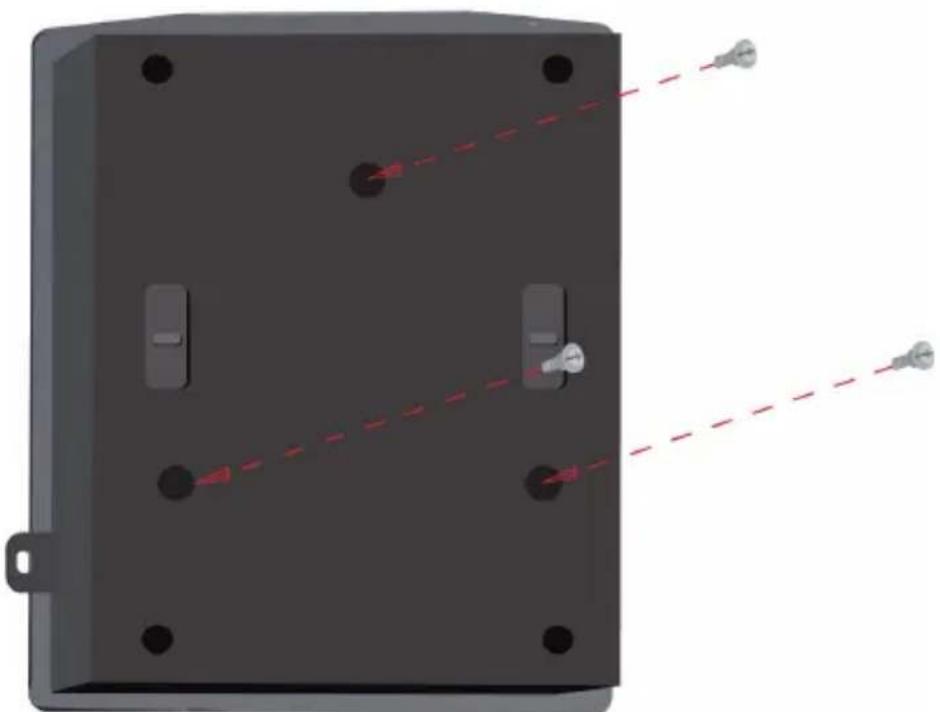

Étape 3 : Vissez les vis restantes à l'arrière du DAP-2690.

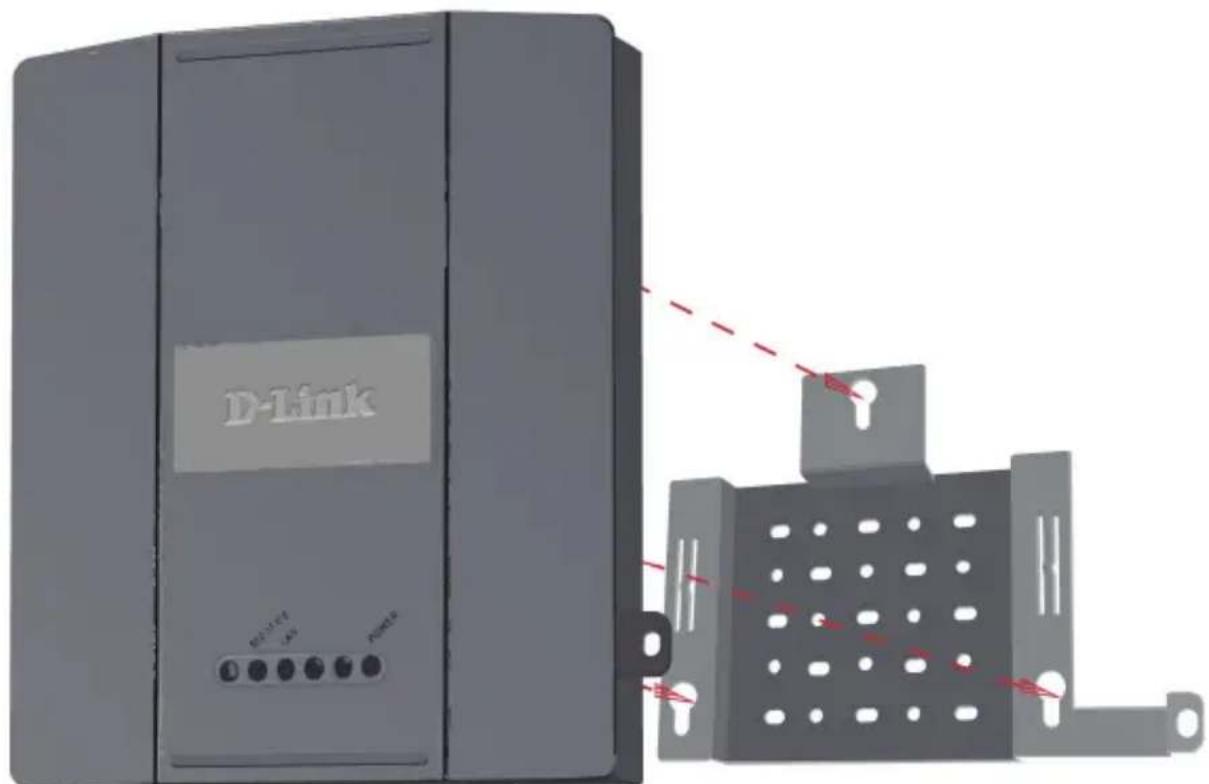

Étape 4 : Fixez le DAP-2690 à la plaque de montage.

D-Link Power Power Power

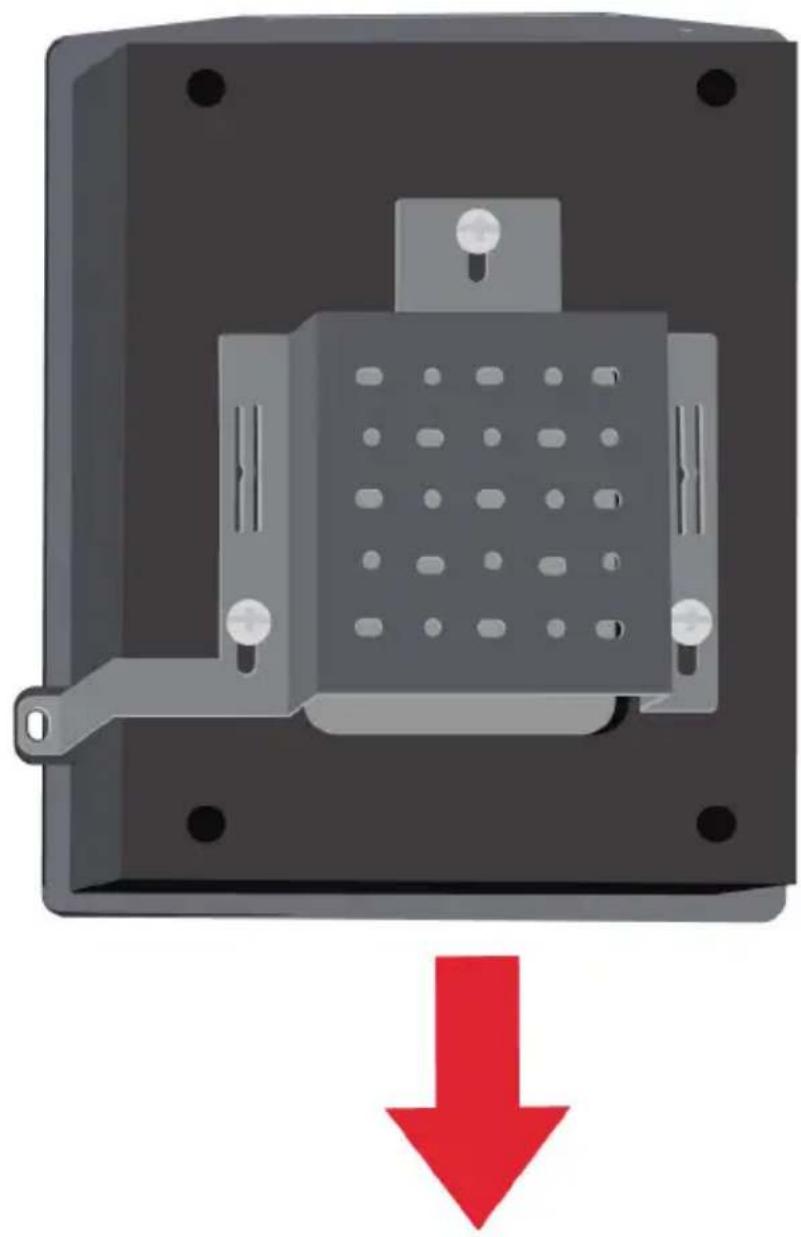

Étape 5 : Faites coulisser le DAP-2690 dans les rainures de la plaque de montage pour le fixer à la plaque.

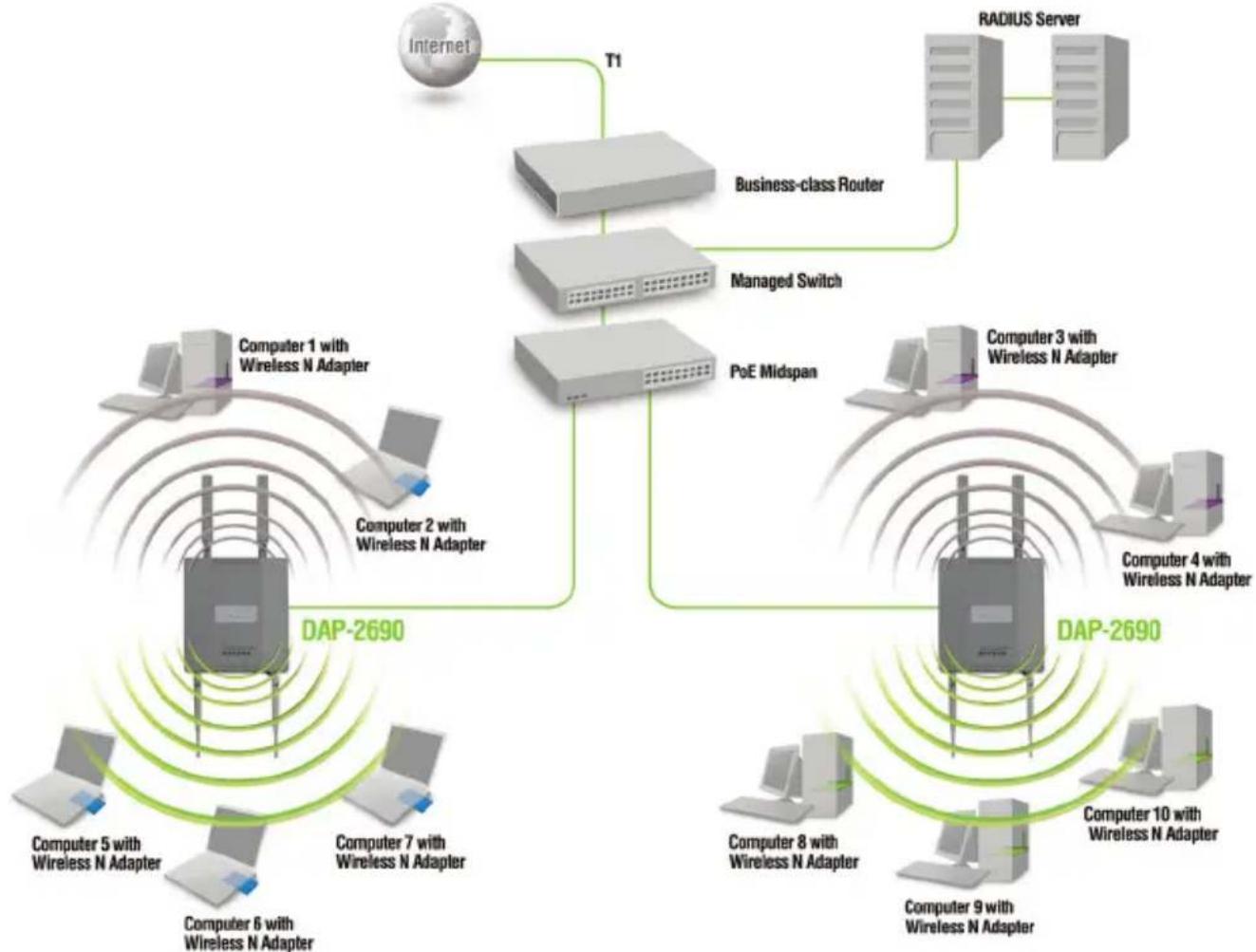

Configuration terminée

Après avoir suivi les étapes du guide d'installation et configuré votre réseau, ce dernier doit ressembler à cela :

Pour configurer et gérer le DAP-2690 depuis un ordinateur, procédez de l'une des façons suivantes :

1. Branchez un câble Ethernet droit entre le point d'accès et votre ordinateur.
2. Connectez le point d'accès à un commutateur ou à un routeur et utilisez un ordinateur qui est également connecté à ce commutateur ou à ce routeur.

* La vitesse maximale du signal sans fil découle des spécifications de la norme IEEE 802.11n (version 2.0). Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau, les matériaux de construction et la structure, peuvent avoir des conséquences négatives sur le débit de transmission réel des données.
