РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BM 75 BEURER

Прибор для измерения кровяного давления в

Инструкция по применению 92 – 108

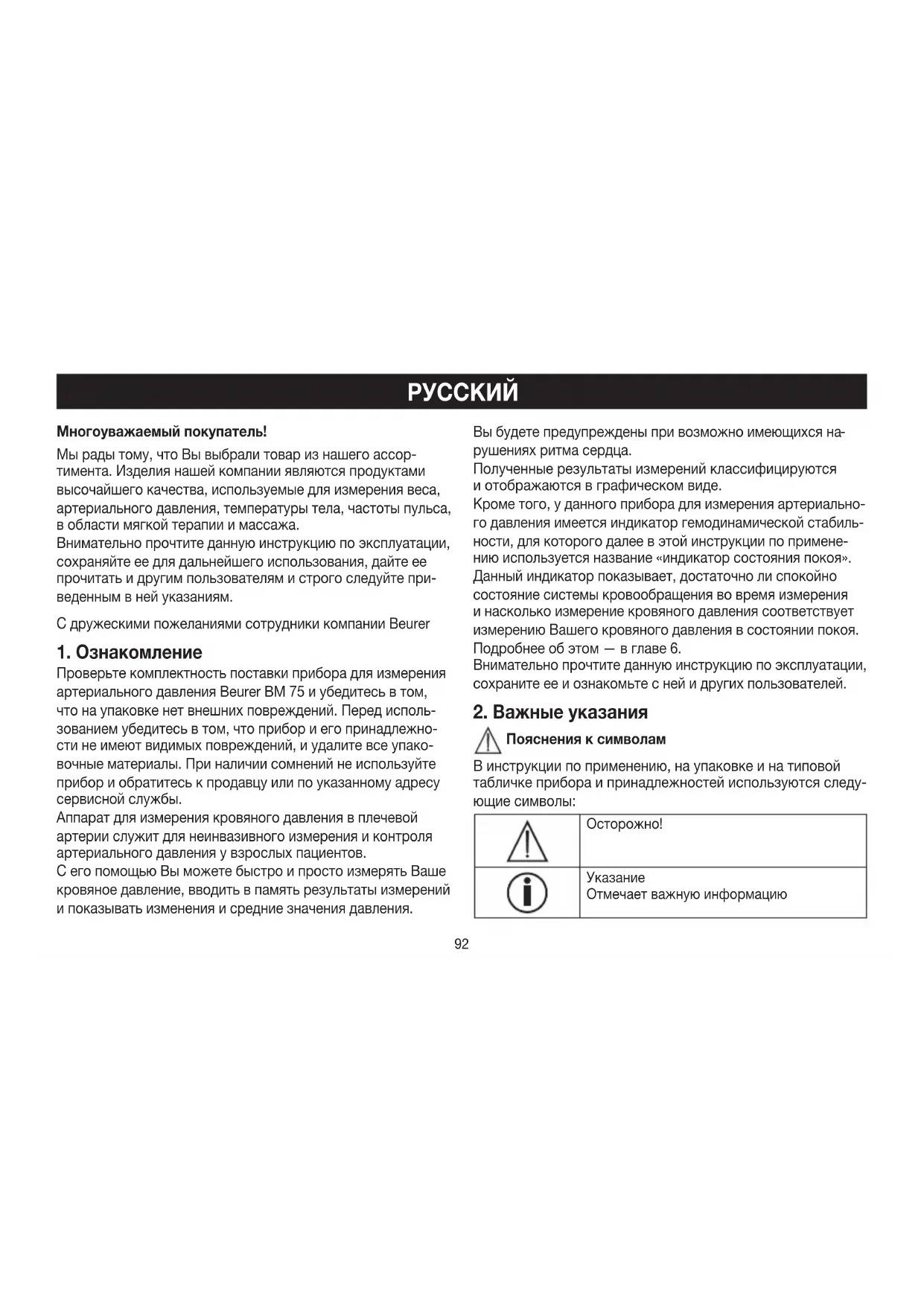

Многоуважаемый покупатель!

Мы рады тому, что Вы выбрали товар из нашего ассор-

тимента. Изделия нашей компании являются продуктами

высочайшего качества, используемые для измерения веса,

артериального давления, температуры тела, частоты пульса,

в области мягкой терапии и массажа.

Внимательно прочтите данную инструкцию по эксплуатации,

сохраняйте ее для дальнейшего использования, дайте ее

прочитать и другим пользователям и строго следуйте при-

веденным в ней указаниям.

С дружескими пожеланиями сотрудники компании Beurer

Проверьте комплектность поставки прибора для измерения

артериального давления Beurer BM 75 и убедитесь в том,

что на упаковке нет внешних повреждений. Перед исполь-

зованием убедитесь в том, что прибор и его принадлежно-

сти не имеют видимых повреждений, и удалите все упако-

вочные материалы. При наличии сомнений не используйте

прибор и обратитесь к продавцу или по указанному адресу

Аппарат для измерения кровяного давления в плечевой

артерии служит для неинвазивного измерения и контроля

артериального давления у взрослых пациентов.

С его помощью Вы можете быстро и просто измерять Ваше

кровяное давление, вводить в память результаты измерений

и показывать изменения и средние значения давления.

Вы будете предупреждены при возможно имеющихся на

рушениях ритма сердца.

Полученные результаты измерений классифицируются

иотображаются вграфическом виде.

Кроме того, у данного прибора для измерения артериально-

го давления имеется индикатор гемодинамической стабиль-

ности, для которого далее в этой инструкции по примене-

нию используется название «индикатор состояния покоя».

Данный индикатор показывает, достаточно ли спокойно

состояние системы кровообращения во время измерения

и насколько измерение кровяного давления соответствует

измерению Вашего кровяного давления в состоянии покоя.

Подробнее об этом — в главе 6.

Внимательно прочтите данную инструкцию по эксплуатации,

сохраните ее и ознакомьте с ней и других пользователей.

Пояснения к символам

В инструкции по применению, на упаковке и на типовой

табличке прибора и принадлежностей используются следу-

Отмечает важную информацию93

Соблюдайте инструкцию по применению

Утилизация прибора в соответствии с

Директивой по отходам электрического

и электронного оборудования — WEEE

(Waste Electrical and Electronic Equipment)

Допустимая температура при транспорти-

ровке и хранении. Допустимая влажность

при транспортировке и хранении.

40°C RH 15%-85% Допустимая рабочая температура и

Защищено от проникновения твердых

тел размером ≥ 12,5мм и от вертикально

падающих капель воды

Символ CE подтверждает соответствие

основным требованиям директивы о меди-

цинских изделиях 93/42/EEC.

Указания по применению

Для сравнительного анализа данных всегда измеряйте свое

артериальное давление только в определенные часы.

Отдыхайте в течение 5 минут перед каждым измерением!

При проведении нескольких сеансов измерения у одного

пользователя интервал между измерениями должен со-

За 30 минут до измерения следует воздерживаться от при-

ема пищи и жидкости, курения или физических нагрузок.

При наличии сомнений относительно полученных резуль-

татов повторите измерение.

Полученные Вами самостоятельно результаты измерений

носят исключительно информативный характер и не

могут заменить медицинского обследования! Обсудите

результаты Ваших измерений с врачом, но ни в коем

случае не принимайте самостоятельных решений относи-

тельно лечения (например, по использованию лекарств и

их дозировке), опираясь на них!

Не используйте прибор для измерения артериального

давления у новорожденных детей и у женщин, страдаю-

щих преэклампсией. Перед использованием прибора для

измерения артериального давления во время беремен-

ности рекомендуется проконсультироваться с врачом.

Заболевания системы кровообращения могут привести

к неправильным результатам измерения или снижению

точности измерения. Погрешности в результатах из-

мерения также возможны при пониженном артериаль-

ном давлении, диабете, нарушениях кровоснабжения и

сердечного ритма, при ознобе или дрожи.94

Не используйте прибор для измерения артериального

давления вместе с высокочастотным хирургическим при-

Применяйте прибор только для лиц с обхватом плеча,

предусмотренным параметрами прибора.

Обратите внимание на то, что во время накачивания может

быть нарушена подвижность соответствующей части тела.

Во время измерения кровяного давления не допускается

прерывание циркуляции крови на длительное время. При

сбое в работе прибора снимите манжету с руки.

Избегайте механического сужения, сдавливания или сги-

бания шланга манжеты.

Избегайте длительного давления в манжете и частых из-

мерений. Нарушение кровообращения может привести к

Убедитесь в том, что к кровеносным сосудам руки, на ко-

торую накладывается манжета, не подсоединено медицин-

ское оборудование (через внутрисосудистый доступ, арте-

риовенозный шунт или при внутрисосудистой терапии).

Не используйте манжету у лиц с ампутированной грудью.

Во избежание дальнейших повреждений не кладите ман-

Питание прибора производится от батареек или от блока

питания. Помните, что перенос данных и их сохранение

возможны только в том случае, если прибор получает пита-

ние. В приборе сбрасываются дата и время, если батарейки

разряжены или блок питания отсоединен от электросети.

Прибор для измерения артериального давления отклю-

чается автоматически, если в течение 3 минут не была

нажата ни одна кнопка, это происходит для экономии

Допускается использование прибора только в целях,

указанных в данной инструкции по применению. Изгото-

витель не несет ответственности за ущерб, вызванный

неквалифицированным или неправильным использова-

Указания по хранению и уходу

Аппарат состоит из прецизионных и электронных узлов.

Точность результатов измерений и срок службы аппарата

зависят от тщательности обращения:

– Предохраняйте прибор от ударов, действия влаги,

грязи, сильных колебаний температуры и прямых сол-

– Не допускайте падений прибора.

– Не используйте прибор вблизи сильных электромаг-

нитных полей, например, вблизи радиоаппаратуры или

мобильных телефонов.

– Используйте только входящие в объем поставки или

оригинальные запасные манжеты. В противном случае

получаются неверные результаты измерений.

Не нажимать на кнопки, пока не надета манжета.

Если Вы длительное время не пользуетесь прибором,

рекомендуется вынуть батарейки.

Обращение с элементами питания

При попадании жидкости из аккумулятора на кожу или

в глаза необходимо промыть соответствующий участок

большим количеством воды и обратиться к врачу.

Опасность проглатывания мелких частей! Малень-

кие дети могут проглотить батарейки и подавиться ими.95

Поэтому батарейки необходимо хранить в недоступном

Обращайте внимание на обозначение полярности: плюс

Если батарейка потекла, очистите отделение для батаре-

ек сухой салфеткой, надев защитные перчатки.

Защищайте батарейки от чрезмерного воздействия тепла.

Опасность взрыва! Не бросайте батарейки в огонь.

Не заряжайте и не замыкайте батарейки накоротко.

Если прибор длительное время не используется, извле-

ките из него батарейки.

Используйте батарейки только одного типа или равно-

Заменяйте все батарейки сразу.

Не используйте перезаряжаемые аккумуляторы!

Не разбирайте, не открывайте и не разбивайте батарейки.

Указания по ремонту и утилизации

Батарейки запрещается выбрасывать в бытовой мусор.

Утилизируйте использованные батарейки через соответ-

ствующий пункт сбора отходов.

Не открывайте прибор. Несоблюдение ведет к потере

Запрещается самостоятельно ремонтировать или регу-

лировать прибор. В этом случае больше не гарантирует-

ся безупречность работы.

Ремонт разрешается выполнять только сервисной служ-

бе или авторизированным сервисным организациям. Но

перед любыми рекламациями вначале проверьте бата-

рейки и, при необходимости, замените их.

Винтересах защиты окружающей среды

поокончании срока службы следует утилизировать

прибор отдельно отбытового мусора. Утилизация

должна производиться через соответствующие пункты

сбора вВашей стране. Прибор следует утилизировать

согласно Директиве ЕС поотходам электрического

иэлектронного оборудования – WEEE (Waste Electrical

and Electronic Equipment). Припоявлении вопросов

обращайтесь вместную коммунальную службу,

ответственную заутилизацию отходов.96

3. Описание устройства

4. Зона обнаружения NFC

5. Разъем для подключения блока питания и интерфейс USB

7. Кнопки сохранения M1/M2

8. Кнопка ВКЛ./ВЫКЛ.

9. Шкала оценки результатов измерения

10. Разъем для штекера манжеты (с левой стороны)

11. Дисплей индикатора состояния покоя

12. Держатель для манжеты

Индикация на дисплее:

2. Систолическое давление

3. Диастолическое давление

4. Измеренное значение пульса

6. Выпуск воздуха (стрелка)

7. Номер ячейки памяти/индикация среднего значения из

сохраненных в памяти ( ), утром ( ), вечером ( )

8. Символ индикации смены батарейки

9. Пользовательская память

10. Оценка результатов измерений

11. Символ нарушений сердечного ритма

С помощью прибора для измерения артериального

давления Вы можете перенести измеренные значения на

Для этого Вам понадобится стандартный кабель USB

(входит в комплект поставки) и программа HealthManager.

Программу можно бесплатно скачать в разделе загрузок

на сайте www.beurer.com.

Системные требования для программного обеспечения

Beurer HealthManager

1. Поддерживаемые операционные системы:

• Windows Vista SP1 или более поздние версии

2. Поддерживаемые архитектуры:

3. Требования к аппаратному обеспечению:

• Рекомендуется: Минимум Pentium 1ГГц или быстрее

• Свободная память в главном разделе диска не менее:

• Графическое разрешение от: 1024x768пикселей

• USB-порт 1.0 или больше

4. Подготовка к измерению

Снимите крышку отделения

для батареек на задней сто-

Вставьте четыре батарей-

ки 1,5 В AAA (алкалиновые,

тип LR03). Обязательно

проследите за тем, чтобы

батарейки были установлены

с правильной полярностью в

соответствии с маркировкой.

Не используйте заряжаемые

Снова тщательно закройте крышку отделения для бата-

Все элементы дисплея отобразятся на короткое время, на

дисплее будет мигать индикация

время, выполнив описанные ниже действия.

При длительном отображении символа замены батареек

проведение измерений невозможно, следует за-

менить все батарейки. После извлечения батареек из

прибора дату и время необходимо устанавливать заново.

Сохраненные в памяти результаты измерений не исчезают.

• Выбрасывайте использованные, полностью разряжен-

ные батарейки вспециальные контейнеры, сдавайте

впункты приема спецотходов или вмагазины электро-

4 x 1,5V AAA (LR03)98

оборудования. Закон обязывает пользователей обеспе-

чить утилизацию батареек.

• Следующие знаки предупреждают оналичии

вбатарейках токсичных веществ:

Настройка часового формата, времени и даты

В этом меню можно последовательно настроить следую-

В обязательном порядке необходимо установить дату

и время. Это позволит правильно сохранять в памяти

результаты измерения с их датой и временем, а затем вы-

Удерживая нажатой кнопку сохранения M1 или M2,

можно быстрее настроить значения.

Удерживайте кнопку START/STOP нажатой в

С помощью кнопок сохранения M1/M2

выберите желаемый часовой формат

и подтвердите выбор нажатием кнопки

На дисплее замигает год.

С помощью кнопок сохранения M1/M2

выберите нужный год и подтвердите

выбор нажатием кнопки START/STOP

На дисплее замигает месяц.

С помощью кнопок сохранения M1/M2

выберите нужный месяц и подтвердите

выбор нажатием кнопки START/STOP .

На дисплее замигает день.

С помощью кнопок сохранения M1/M2

выберите нужный день и подтвердите

выбор нажатием кнопки START/STOP

Если выбирается 12-часовой формат, последова-

тельность отображения дня и месяца меняется.

На дисплее замигают часы.

С помощью кнопок сохранения M1/M2

выберите нужное количество часов и

подтвердите выбор нажатием кнопки

На дисплее замигают минуты.

С помощью кнопок сохранения M1/M2

выберите нужное количество минут и

подтвердите выбор нажатием кнопки

Использование с блоком питания

Прибор можно также использовать с блоком питания.

При этом отделение для батареек должно быть пустым.

Блок питания (номер для заказа

) можно приобрести в

специализированном магазине или через сервисную службу.

В целях предотвращения возможного повреждения при-

бора для измерения артериального давления используй-

те его только с указанным здесь блоком питания.

Подключите блок питания к предусмотренному для этого

разъему на правой стороне прибора для измерения

артериального давления. Блок питания должен подклю-

чаться только к сетевому напряжению, указанному на

табличке на оборотной стороне устройства.

Затем воткните сетевой штекер блока питания в розетку.

После использования прибора для измерения артериаль-

ного давления сначала выньте блок питания из розетки,

а затем отсоедините его от прибора. При обесточивании

блока питания настройки даты и времени на приборе для

измерения артериального давления удаляются. Однако

сохраненные результаты измерения остаются в памяти

5. Измерение кровяного давления

Пожалуйста, перед измерением храните прибор при ком-

Измерение можно осуществлять на левой или правой руке.

Наденьте манжету на обнаженное

левое предплечье. Примите меры,

чтобы слишком тесные элементы

одежды или что-либо иное не нару-

шало нормальное кровообращение

Манжета должна быть помещена

на предплечье так, чтобы нижняя ее

кромка была на 2 – 3 см выше

локтевого сгиба и располагалась

над артерией. Соединительная

трубка должна показывать в

направлении середины ладони.

Плотно, но не слишком туго

оберните свободный конец манжеты

вокруг руки и застегните с помощью

застежки-липучки. Манжета должна

прилегать так, чтобы под нее можно

было просунуть два пальца.

Вставьте шланг манжеты в разъем

для штекера манжеты.

Если измерение выполняется на правом плече, шланг

должен находиться на внутренней стороне локтя. Про-

следите за тем, чтобы рука не лежала на шланге.100

Давление в левой и правой руке может отличаться, что

объясняет возможное различие в результатах измерений.

Всегда проводите измерение на одной и той же руке.

Если различие в результатах слишком велико, необходимо

обсудить с врачом, на какой руке будут проводиться из-

Внимание: Прибор разрешается использовать только с

оригинальными манжетами. Манжета рассчитана на руку с

обхватом от 24 до 36 см.

В специализированном магазине или через сервисную

службу можно приобрести манжету большего размера

для окружности плеча от 35 до 44 см (номер для заказа

Принять правильное положение

Перед каждым измерением расслабляйтесь в течение

около 5 минут! В противном случае возникают неточно-

Измерения можно проводить в положении сидя или в

положении лежа.Следите при этом, чтобы манжета на-

ходилась на уровне сердца.

Для измерения кровяного давления займите удобное

положение сидя. Спина и руки должны иметь опору.

Не скрещивайте ноги. Поставьте ступни ровно на пол.

Чтобы не исказить результаты измерения, следует вести

себя во время измерения спокойно и не разговаривать.

Измерение артериального давления

Наложите манжету, как описано выше, и займите

удобное для измерения положение.

Для запуска прибора для измерения ар-

териального давления нажмите кнопку

START/STOP . Все элементы дисплея

отображаются на короткий промежуток

Процесс измерения начнется автоматиче-

ски через 3 секунды.

Манжета накачивается автоматически.

Измерение можно прервать в любое время нажа-

тием кнопки START/STOP .

Давление воздуха в манжете медленно снижается.

При распознавании склонности к высокому давлению

манжета вновь будет накачана, и давление в ней

снова увеличится. Пока распознается пульс, будет

отображаться символ пульса .

Отобразятся результаты измерения

систолического давления, диастоличе-

ского давления и пульса. Дисплей ин-

дикатора состояния покоя (см. главу 6)

загорится соответственно положитель-

ной или отрицательной градации.101

появляется, если измерение не уда-

лось выполнить правильно. Выполните

действия, описанные в главе «Сообще-

ние об ошибке/устранение неисправ-

ностей» данной инструкции по примене-

нию, и повторите измерение.

Теперь при помощи кнопок сохранения M1 или M2

выберите пользовательскую память. Если Вы не

выбрали пользовательскую память, то результат из-

мерения будет сохранен в пользовательской памяти

последнего пользователя. На дисплее появляется

соответствующий символ или .

Выключите прибор для измерения артериально-

го давления, нажав кнопку START/STOP . Таким

образом в выбранной пользовательской памяти

сохранится результат измерения.

Если Вы забудете выключить прибор, он выклю-

чится автоматически через 3 минуты. Даже в этом

случае результат измерения будет сохранен в вы-

бранной или последней использованной пользова-

Перед очередным измерением выждите

6. Оценка результатов

Нарушения сердечного ритма:

Данный аппарат может во время измерения идентифици-

ровать возможные нарушения сердечного цикла и в подоб-

ном случае указывает на это пиктограммой

Это может служить индикатором аритмии. Аритмия – это

заболевание, при котором сердечный ритм нарушается

из-за пороков в биоэлектрической системе, которая управ-

ляет сердечными сокращениями. Симптомы (пропущенные

или преждевременные сердечные сокращения, медленный

или слишком быстрый пульс) могут вызываться, среди

прочего, заболеваниями сердца, возрастом, физиологиче-

ской предрасположенностью, чрезмерным употреблением

тонизирующих и возбуждающих продуктов, стрессом или

недосыпанием. Аритмия может быть обнаружена только

при обследовании врачом.

Повторите измерение, если пиктограмма появляется

на дисплее после измерения. Учтите, что перед измерени-

ем Вы должны 5 минут отдохнуть, а во время измерения

не должны говорить и двигаться. Если пиктограмма

появляется часто, обратитесь к врачу. Самодиагностика и

самолечение на основании результатов измерений могут

быть опасными. Обязательно выполняйте указания врача.

Согласно директивам/определения Всемирной организа-

ции здравоохранения (ВОЗ) и новейшим исследованиям

результаты измерений можно классифицировать и оце-

нить, как указано в нижеследующей таблице.102

Оценка результатов измерений:

Оценку результатов измерений можно провести

спомощью таблицы, представленной ниже.

Однако эти стандартные значения служат только общим

ориентиром, так как индивидуальные значения кровяного

давления уразных людей варьируются взависимости от

принадлежности ктой или иной возрастной группе ит.п.

Важно регулярно консультироваться сврачом. Врач

определит Ваши индивидуальные значения нормального

кровяного давления, атакже значения, выше которых

кровяное давление следует классифицировать как опасное.

Градация на дисплее ишкала на приборе показывают, вкаком

диапазоне находится измеренное давление. Если значения

систолического идиастолического давления находятся

вразных диапазонах (например, систолическое давление

— высокое вдопустимых пределах, адиастолическое —

нормальное), то графическое деление на приборе всегда

будет отображать более высокие пределы, как вописанном

примере: высокое вдопустимых пределах.

Показания индикатора состояния покоя (диагностика

гемодинамической стабильности)

Самая распространенная ошибка при измерении давления

состоит в том, что во время измерения кровяное давление

не находится в состоянии покоя (гемодинамическая ста-

бильность), то есть в данном случае показатели систоличе-

ского и диастолического кровяного давления искажены.

Данный прибор во время измерения давления автомати-

чески решает, находится ли кровообращение в состоянии

Если прибор не получает данных о недостаточно спокой-

ном кровообращении, символ

(гемодинамическая ста-

бильность) горит зеленым цветом, и результат измерения

может быть записан как дополнительно подтвержденное

значение кровяного давления в состоянии покоя.

ЗЕЛЕНЫЙ: Наличие гемодинамической

При достаточно спокойном кровообращении показатели

систолического и диастолического давления повышаются103

и достаточно точно отображают кровяное давление в со-

При наличии данных о недостаточно спокойном состоянии

системы кровообращения (гемодинамическая нестабиль-

ность), символ горит красным цветом.

В этом случае измерение необходимо повторить после

умственного и физического отдыха. Кровяное давление

необходимо измерять при отсутствии какой-либо умствен-

ной или физической деятельности, так как оно является

важным опорным показателем для диагностики повы-

шенного кровяного давления, а значит, и для управления

медикаментозным лечением пациента.

не горит ни зеленым, ни красным светом,

это значит, что не удалось определить, было ли состояние

системы кровообращения достаточно спокойным или нет.

В этом случае измерение необходимо повторить после

умственного и физического отдыха.

КРАСНЫЙ: Отсутствие гемодинамической

Очень вероятно, что измерение систолического и диа-

столического кровяного давления проводилось при не-

спокойном кровообращении, и поэтому данные изменения

отличаются от данных при кровообращении в состоянии

Повторите измерение через не менее 5 минут покоя и рас-

слабления. Сядьте в достаточно удобной и спокойной позе,

оставайтесь в состоянии покоя, закройте глаза, постарай-

тесь расслабиться и спокойно дышать.

Если и следующее измерение показывает недостаточную

стабильность, повторите измерение позже после отдыха.

Если последующие результаты измерений оказались не-

стабильны, это означает, что они отображают показатели

кровяного давления при неспокойном кровообращении,

так как Вам не удалось установить во время измерений

спокойное кровообращение.

В данном случае причиной могло стать нервное напряже-

ние, которое не проходит после непродолжительного от-

дыха. Кроме того, стабильному измерению давления могут

помешать нарушения сердечного ритма.

Отсутствие спокойного кровообращения могут вызывать

различные причины, как, например, физические нагрузки,

умственное напряжение или отвлечение, разговор или на-

рушения сердечного ритма во время измерения давления.

В большинстве случаев применения диагностика гемоди-

намической стабильности очень хорошо свидетельствует

о том, измерялось ли артериальное давление в состоянии

покоя. Некоторые пациенты с нарушениями сердечного

ритма или испытывающие длительное умственное на-

пряжение могут долгое время оставаться гемодинамиче-

ски нестабильными, даже после нескольких перерывов

на отдых. Точность определения кровяного давления в

спокойном состоянии в данном случае может быть огра-

ничена. Диагностика гемодинамической стабильности, как

и любая измерительная методика, имеет ограниченную

точность определения и может в отдельных случаях при-

водить к отображению неправильных показателей. Изме-

рение кровяного давления, при котором было установлено

спокойное кровообращение, является особенно надежным

7. Просмотр и удаление результатов

Пользовательская память

Результаты каждого успешного измерения сохраня-

ются с указанием даты и времени измерения. Когда

количество сохраненных результатов измерения

превышает 60, более ранние данные автоматически

Чтобы перейти в режим вызова данных из памяти,

сначала включите прибор. Для этого нажмите кноп-

После полноэкранного изображения в течение

3 секунд нажатием кнопки сохранения M1 или M2

выберите нужную пользовательскую память ( ).

– Для просмотра сохраненных в пользовательской

памяти результатов измерений

– Для просмотра сохраненных в пользо-

вательской памяти результатов измере-

нажмите кнопку сохранения M2.

На дисплее появится результат последне-

Нажмите соответствующую кнопку сохранения (M1

Если выбрана пользовательская память1, нажми-

те кнопку сохранения M1.

Если выбрана пользовательская память2, нажми-

те кнопку сохранения M2.

Отобразится среднее значение всех со-

храненных в данной пользовательской

памяти результатов измерений.

Нажмите соответствующую кнопку сохранения (M1

Отобразится среднее значение резуль-

татов утренних измерений за последние

7 дней (утро: 5.00—9.00).

Нажмите соответствующую кнопку сохранения (M1

Отобразится среднее значение резуль-

татов вечерних измерений за последние

7 дней (вечер: 18.00—20.00).105

Результаты отдельных измерений

При повторном нажатии соответству-

ющей кнопки сохранения (M1 или M2)

на дисплее о отобразится результат

последнего измерения (в качестве при-

мера используется измерение 03).

Если еще раз нажать на кнопку сохранения (M1 или

M2), можно просмотреть результаты конкретных

Чтобы вновь выключить прибор, нажмите кнопку

Из меню можно выйти в любое время нажатием

Удаление результатов измерения

Чтобы удалить содержимое соответствующей поль-

зовательской памяти, сначала выберите пользова-

Запустите запрос результатов отдельных измере-

Нажмите кнопки сохранения M1/M2 и удерживайте

их нажатыми в течение 5 секунд.

Все значения текущей пользовательской

памяти будут удалены.

8. Передача результатов измерения

С помощью USB-кабеля подключите Ваш прибор для из-

мерения артериального давления к компьютеру.

Во время измерения давления передача данных невоз-

На дисплее отобразится индикатор подключения

). Запустите передачу данных

на компьютер в программе HealthManager. Во

время передачи данных на дисплее

отображается анимация. В случае успешной

передачи данных появится сообщение, как

показано на рис. 1. Если во время передачи

данных произошла ошибка, на дисплее

появится соответствующее сообщение,

представленное на рис. 2. В этом случае

прервите соединение с компьютером и

перезапустите передачу данных.

Прибор для измерения артериального давления автома-

тически отключается, если он не используется в течение

30секунд, а также в случае прерывания связи с компью-

Кроме того, у Вас есть возможность перенести измерен-

ные и сохраненные на приборе значения на смартфон при

помощи NFC (Near Field Communication — «коммуникации

Для этого Вам понадобится приложение Beurer

Для того чтобы перенести значения, разблокируйте дисплей

Вашего смартфона и поверните телефон обратной стороной

к зоне обнаружения NFC прибора для измерения артери

ального давления. Чтобы обеспечить передачу данных без

помех, снимите чехол со смартфона, если он есть. Запусти-

те передачу данных в приложении Beurer HealthManager.

9. Очистка и хранение прибора

Осторожно очистите прибор и манжету слегка смочен-

Периодичность очистки зависит от степени загрязнения

прибора. Очищайтеприбор для измерения артериаль-

ного давленияи манжету сразу, как только заметите

Запрещается использование чистящих средств или рас-

Не допускайте попадание прибора в воду, т.к. в результате

в него может проникнуть жидкость и повредить прибор.

10. Устранение неисправностей

Сигнал об ошибке выдается, если:

аппарат показывает необычно высокую или низкую вели-

чину артериального давления (на экране высвечивается

вы пошевелились или начали разговаривать во время

измерения давления (на экране высвечивается

трубка неправильно подсоединена к манжете (на экране

нагнетание воздуха длится дольше 15 секунд (на экране

давление в манжете после нагнетания превышает

300 мм рт. ст. (на экране высвечивается

возникла ошибка при сохранении в памяти измеренных

величин (на экране высвечивается

превышается диапазон измерений (на дисплее появляет-

не удалось отправить данные на компьютер (на дисплее

появляется сообщение

В подобных случаях измерение следует повторить. Следи-

те, чтобы соединительная трубка манжеты была вставлена

правильно, не шевелитесь и не разговаривайте во время

выполнения измерения. При необходимости переустанови-

те батарейки или замените их.

11. Технические данные

Осциллометрическое, неинвазивное измере

ние кровяного давления на плече

Давление в манжете 0 – 300 мм рт.ст.,

для систолического 30

для диастолического 30

± 3 мм рт.ст. для систолического,

± 3 мм рт.ст. для диастолического,

пульс ± 5 % от определяемого значения

максимально допустимое стандартное от

клонение по результатам клинических испы-

таний: 8 мм рт.ст. для систолического /

8 мм рт.ст. для диастолического давления107

Память 2 x 60 ячеек памяти

Размеры Д 175 мм x Ш 117 мм x В 50 мм

тельной влажности воздуха (без образова-

тельной влажности воздуха, 700

давления окружающей среды

Для ок. 120 измерений, в зависимости от

высоты кровяного давления или давления

Манжета, держатель для манжеты, инструк-

ция по применению, 4 батарейки типа AAA по

1,5 В, USB-кабель, сумка для хранения

Внутреннее питание, IP21, без AP или APG,

продолжительное использование, апплика-

В связи с развитием продукта компания оставляет за со-

бой право на изменение технических характеристик без

предварительного уведомления.

Этот прибор совместим с моделью NFC согласно стан-

дартам ISO 15693 и ISO 18000-3.

Данный прибор соответствует европейскому стандарту

EN60601-1-2 и является предметом особых мер предо-

сторожности в отношении электромагнитной совмести-

мости. Следует учесть, что переносные и мобильные

высокочастотные коммуникационные устройства могут

повлиять на данный прибор. Более точные данные мож-

но запросить по указанному адресу сервисной службы

или найти в конце инструкции по применению.

Прибор соответствует требованиям директивы ЕС 93/42/

EEC о медицинском оборудовании, закона о медицин-

ском оборудовании, а также европейских стандар-

тов EN1060-1 (неинвазивные приборы для измерения

артериального давления, часть 1: общие требования)

и EN1060-3 (неинвазивные приборы для измерения

артериального давления, часть 3: дополнительные тре-

бования к электромеханическим системам измерения

артериального давления) и IEC80601-2-30 (медицинские

электрические приборы, часть 2 – 30: особые предписа-

ния по обеспечению безопасности, включая основные

особенности производительности автоматизированных

неинвазивных приборов для измерения артериального

Точность данного прибора для измерения артериального

давления была тщательно проверена, прибор был раз-

работан с расчетом на длительный срок эксплуатации.

При использовании прибора в медицинских учреждениях

необходимо провести медицинскую проверку с помощью

соответствующих средств. Точные данные для проверки

точности прибора можно запросить в сервисном центре.108

№ модели FW 7575M/EU/6/06

Вход 100 – 240 В, 50 – 60Гц

Выход 6 В пост. тока, 600мА, только в

комбинации с приборами для измерения

артериального давления Beurer

Производитель Friwo Gerätebau GmbH

Защита Прибор имеет двойную защитную

изоляцию и оборудован предохранителем

с первичной стороны, отключающим

прибор от сети в случае неисправности.

Перед использованием блока

питания убедитесь, что в приборе нет

Полярность разъема постоянного

С защитной изоляцией / класс защиты 2

Корпус блока питания защищает от

прикосновения к деталям, которые

находятся или могут находиться под

напряжением (штифты, иглы, контрольные

Пользователь прибора не должен

одновременно прикасаться к пациенту

и к выходному штекеру блока питания

переменного/постоянного тока.

Мы предоставляем гарантию на дефекты материалов и

изготовления этого прибора на срок 36 месяцев со дня

продажи через розничную сеть.

Гарантия не распространяется:

– на случаи ущерба, вызванного неправильным использо-

– на быстроизнашивающиеся части (батарейки, манжета),

на дефекты, о которых покупатель знал в момент покупки,

– на случаи собственной вины покупателя.

Товар подлежит декларированию:

Срок эксплуатации изделия: минимум 5 лет

Фирма-изготовитель: Бойрер Гмбх,

Софлингер штрассе 218,

Фирма-импортер: OOO БОЙРЕР, 109451 г. Москва,

ул. Перерва 62, корп. 2, офис 3

Сервисный центр: 109451 г. Москва,

ул. Перерва 62, корп. 2,

Тел(факс) 495 – 658 54 90

Возможны ошибки и изменения109
