РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PDK-TS36B PIONEER

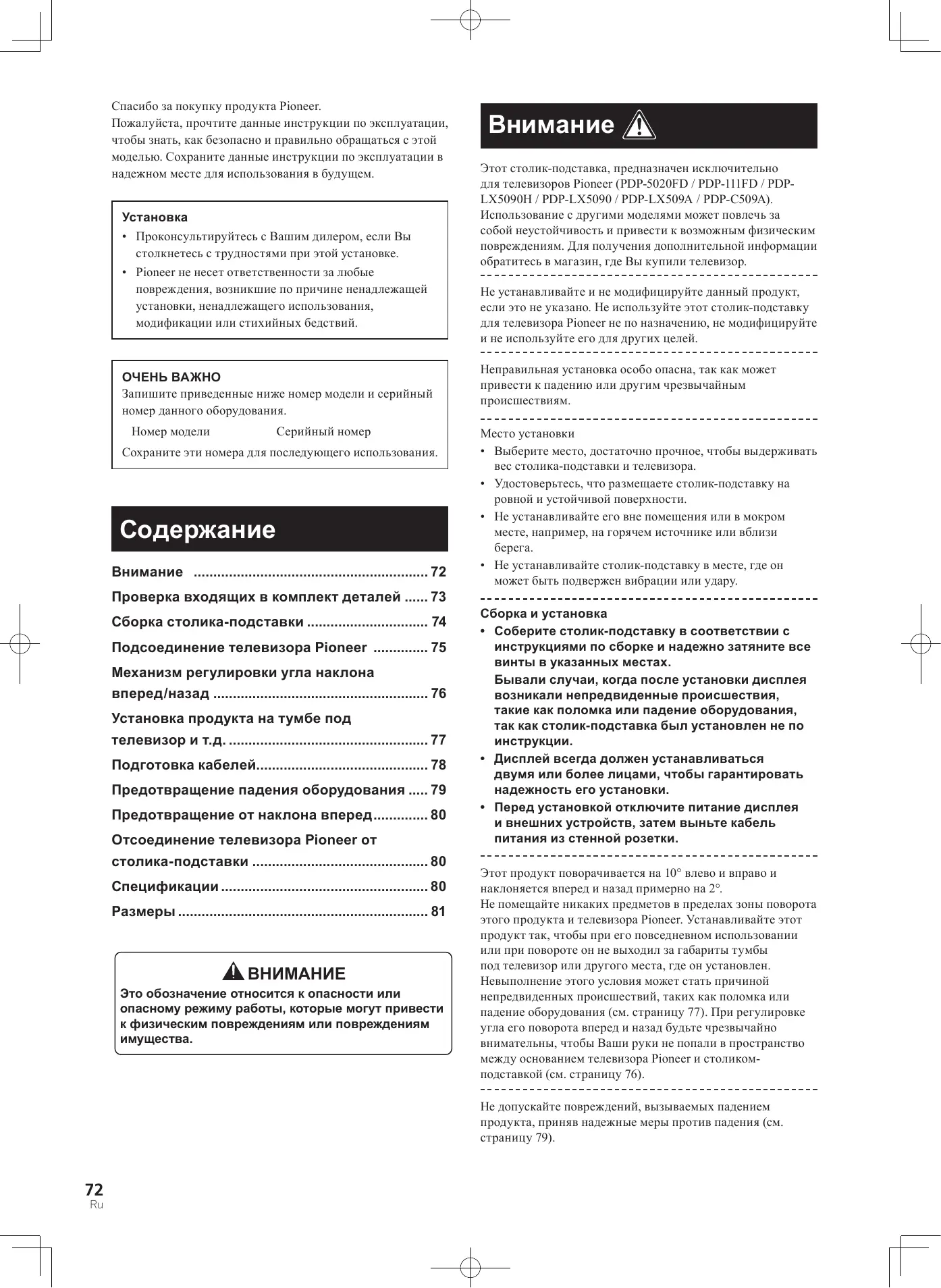

ChH Спасибо за покупку продукта Pioneer. Пожалуйста, прочтите данные инструкции по эксплуатации, чтобы знать, как безопасно и правильно обращаться с этой моделью. Сохраните данные инструкции по эксплуатации в надежном месте для использования в будущем.

• Проконсультируйтесь с Вашим дилером, если Вы столкнетесь с трудностями при этой установке.
• Pioneer не несет ответственности за любые повреждения, возникшие по причине ненадлежащей установки, ненадлежащего использования, модификации или стихийных бедствий. ОЧЕНЬ ВАЖНО Запишите приведенные ниже номер модели и серийный номер данного оборудования. Номер модели Серийный номер Сохраните эти номера для последующего использования.

Это обозначение относится к опасности или опасному режиму работы, которые могут привести к физическим повреждениям или повреждениям

Этот столик-подставка, предназначен исключительно для телевизоров Pioneer (PDP-5020FD / PDP-111FD / PDPLX5090H / PDP-LX5090 / PDP-LX509A / PDP-C509A). Использование с другими моделями может повлечь за собой неустойчивость и привести к возможным физическим повреждениям. Для получения дополнительной информации обратитесь в магазин, где Вы купили телевизор. Не устанавливайте и не модифицируйте данный продукт, если это не указано. Не используйте этот столик-подставку для телевизора Pioneer не по назначению, не модифицируйте и не используйте его для других целей. Неправильная установка особо опасна, так как может привести к падению или другим чрезвычайным происшествиям. Место установки

• Выберите место, достаточно прочное, чтобы выдерживать вес столика-подставки и телевизора.
• Удостоверьтесь, что размещаете столик-подставку на ровной и устойчивой поверхности.
• Не устанавливайте его вне помещения или в мокром месте, например, на горячем источнике или вблизи

• Не устанавливайте столик-подставку в месте, где он может быть подвержен вибрации или удару. Сборка и установка
• Соберите столик-подставку в соответствии с инструкциями по сборке и надежно затяните все винты в указанных местах. Бывали случаи, когда после установки дисплея возникали непредвиденные происшествия, такие как поломка или падение оборудования, так как столик-подставка был установлен не по инструкции.
• Дисплей всегда должен устанавливаться двумя или более лицами, чтобы гарантировать надежность его установки.
• Перед установкой отключите питание дисплея и внешних устройств, затем выньте кабель питания из стенной розетки. Этот продукт поворачивается на 10° влево и вправо и наклоняется вперед и назад примерно на 2°. Не помещайте никаких предметов в пределах зоны поворота этого продукта и телевизора Pioneer. Устанавливайте этот продукт так, чтобы при его повседневном использовании или при повороте он не выходил за габариты тумбы под телевизор или другого места, где он установлен. Невыполнение этого условия может стать причиной непредвиденных происшествий, таких как поломка или падение оборудования (см. страницу 77). При регулировке угла его поворота вперед и назад будьте чрезвычайно внимательны, чтобы Ваши руки не попали в пространство между основанием телевизора Pioneer и столикомподставкой (см. страницу 76). Не допускайте повреждений, вызываемых падением продукта, приняв надежные меры против падения (см. страницу 79).

Проверка входящих в комплект деталей Перед сборкой и установкой проверьте наличие всех входящих в комплект деталей.

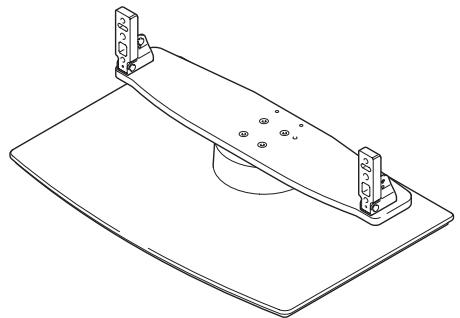

• Столик-подставка x 1

• Установочные винты (M8 x 16 mm: серебристые) x 4 [используются для крепления отдельных стоек и столика-подставки]

• Установочные винты (M8 x 30 мм: серебристые) x 2

• Установочные винты (M8 x 40 мм: черные) x 2

• Кабельные хомуты x 2

• Шестигранный гаечный ключ x 1 (Размер по диагонали: 6 мм)

• С-образный гаечный ключ x 1 (10 мм)

• Инструкция по эксплуатации (этот документ) x 1

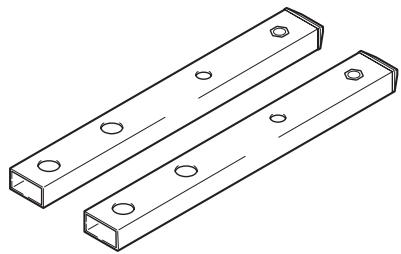

• Опорные стойки S x 2 [короткие стойки] *Для моделей, кроме моделей с нижними громкоговорителями Pyccкий

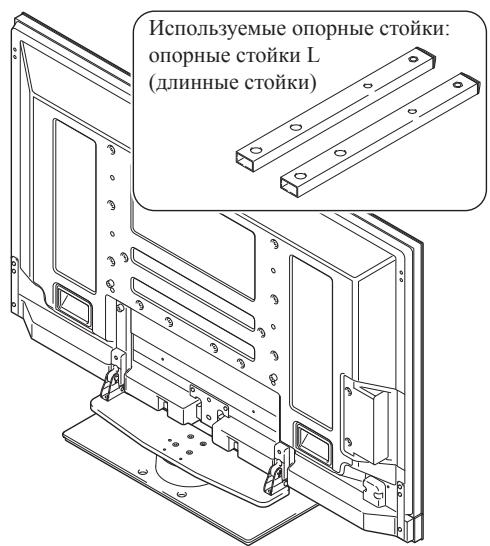

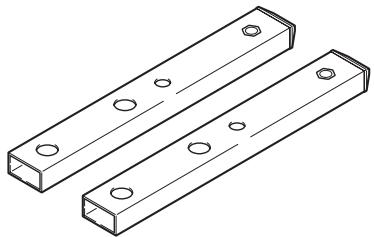

• Опорные стойки L x 2 [длинные стойки] *Для моделей с нижними громкоговорителями

Сборка столика-подставки

• Всегда собирайте его на ровном столе и т.д.
• Вставляйте винты в отверстия вертикально и не затягивайте их с большим усилием, чем необходимо. Порядок сборки

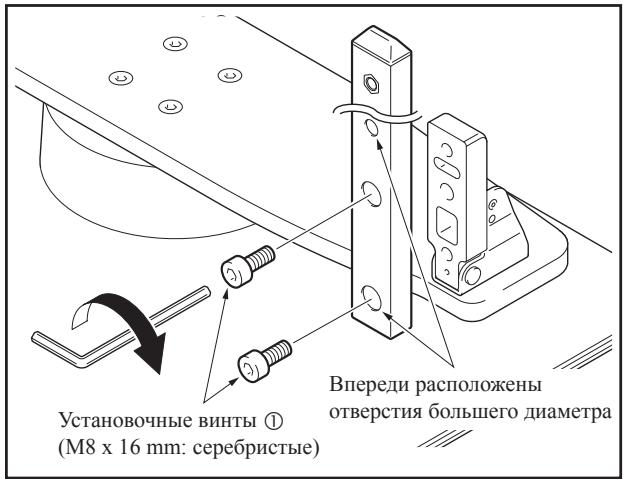

Прикрепите опорную стойку к столикуподставке с помощью установочных винтов (в 4-х местах на левой и правой стороне). Используя входящий в комплект шестигранный гаечный ключ, сначала вкрутите, не затягивая, верхний крепежный винт, затем вкрутите, не затягивая, нижний крепежный винт. Выберите опорные стойки для присоединения. Выберите опорные стойки в соответствии с телевизором Pioneer, который Вы купили (необходимо использовать опорные стойки только одного типа из двух применяемых типов). Если телевизор Pioneer, который Вы купили, имеет нижние громкоговорители. [Используемые опорные стойки: опорные стойки L (длинные стойки)] Используемые опорные стойки: опорные стойки L (длинные стойки) Впереди расположены отверстия большего диаметра Установочные винты (M8 x 16 mm: серебристые)

Если телевизор Pioneer, который Вы купили, имеет модель, отличную от моделей с нижними громкоговорителями. Полностью затяните установочные винты (в 4-х местах на левой и правой

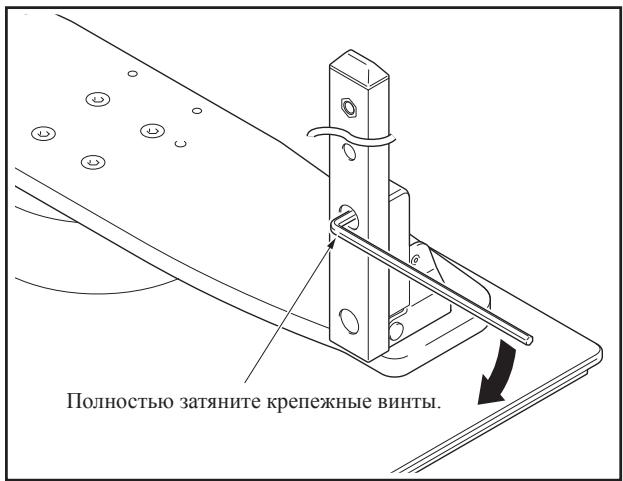

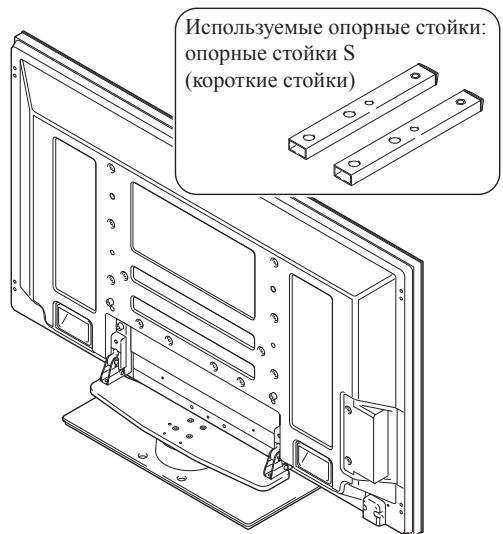

Полностью затяните крепежные винты. [Используемые опорные стойки: опорные стойки S (короткие стойки)] Используемые опорные стойки: опорные стойки S (короткие стойки)

Сохраняйте неиспользуемые опорные стойки, шестигранный гаечный ключ, С-образный гаечный ключ вместе с Инструкцией по эксплуатации. Подсоединение телевизора Pioneer

Вес 50-дюймового телевизора Pioneer (без громкоговорителей) составляет примерно 34 кг, телевизор не имеет достаточной толщины и является неустойчивым. Следовательно их должны собирать и устанавливать, как минимум, два человека.

Крепление телевизора Pioneer с помощью установочных винтов . Закрепите их с помощью входящего в комплект шестигранного гаечного ключа.

• Обязательно устанавливайте его на ровной, устойчивой поверхности.
• Вставляйте винты в отверстия вертикально и не затягивайте их с большим усилием, чем необходимо.
• Убедитесь, что Вы устанавливаете опорные стойки надежно согласно процедуре, описанной в разделе «Сборка столика-подставки». Способ подсоединения Подсоединение телевизора Pioneer к столику-подставке. Приложите опорные стойки столика-подставки к основанию телевизора Pioneer, как показано стрелками, затем медленно вставьте их. Будьте чрезвычайно внимательны, чтобы не вставить опорные стойки столика-подставки в любую другую часть телевизора Pioneer, кроме установочных пазов столика-подставки. Обратите внимание на то, что это может вызвать повреждение панели телевизора Pioneer или его входных отверстий или привести к деформации столика-подставки. Установочные винты (M8 x 30 мм: серебристые)

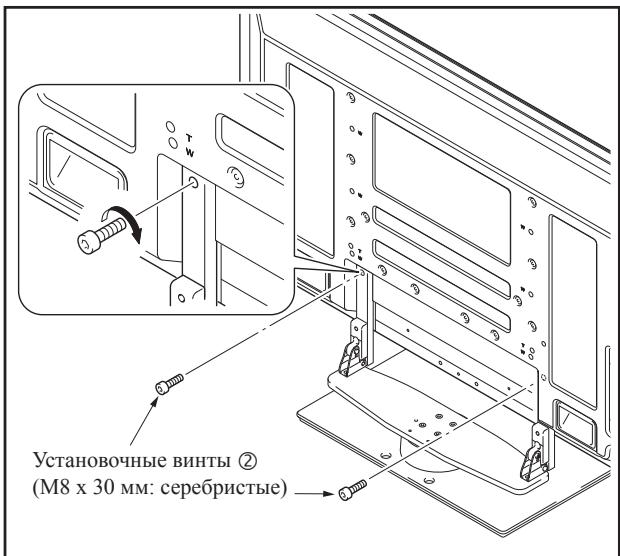

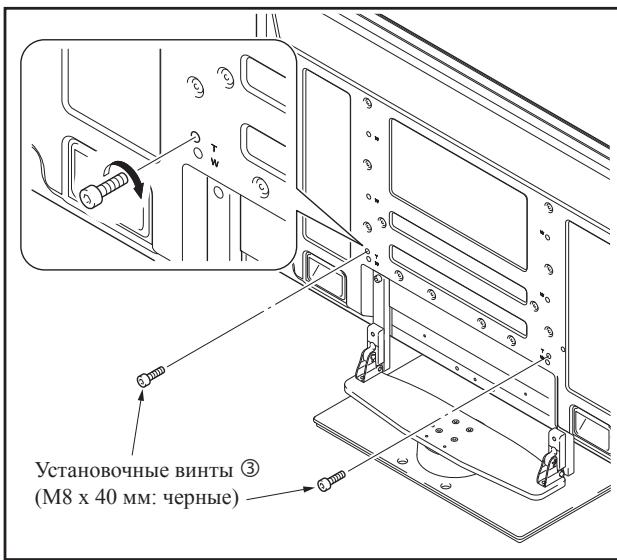

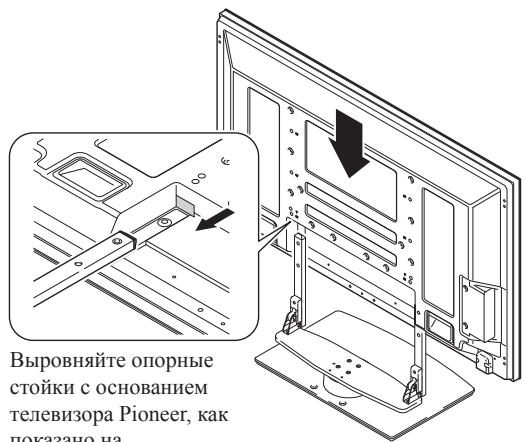

Крепление телевизора Pioneer с помощью установочных винтов . Прикрепите телевизор Pioneer в точках с маркировкой “T” с помощью входящего в комплект шестигранного гаечного ключа.

Бывали случаи, когда возникали непредвиденные происшествия, такие как поломка или падение оборудования, так как столик-подставка устанавливался с помощью неподходящих винтов. Выровняйте опорные стойки с основанием телевизора Pioneer, как показано на сопроводительной схеме. Установочные винты (M8 x 40 мм: черные)

Подсоединение громкоговорителей. По поводу установки смотрите инструкции по эксплуатации громкоговорителя.

Механизм регулировки угла наклона вперед/назад Эта подставка позволяет регулировать угол наклона телевизора Pioneer в диапазоне приблизительно 2° вперед или назад согласно Вашему предпочтению.

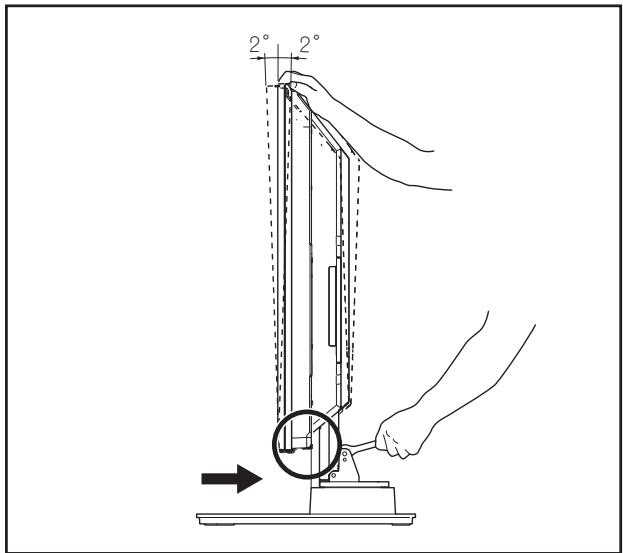

Установите желаемый угол. Установите предпочтительный угол медленным перемещением телевизора Pioneer.

• Обязательно регулируйте угол наклона только после того, как Вы подсоединили телевизор Pioneer.
• Обязательно устанавливайте его на ровном столе или другой ровной поверхности.
• При регулировке угла обязательно держите телевизор Pioneer рукой за верхнюю часть.

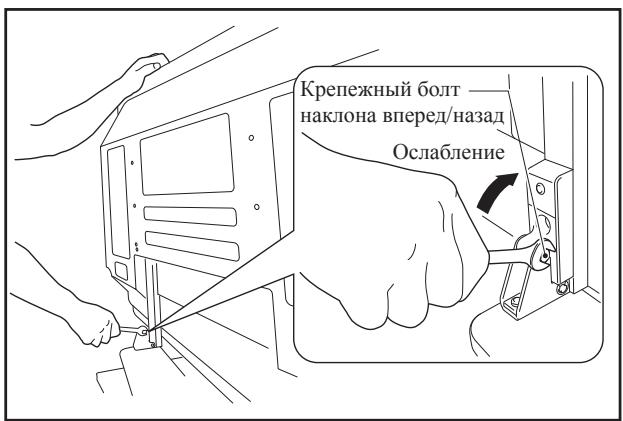

Ослабьте крепежные болты наклона вперед/назад с помощью входящего в комплект C-образного гаечного ключа (в 2-х местах на левой и правой стороне). Поддерживая телевизор Pioneer рукой за верхнюю часть, ослабьте крепежные болты наклона вперед/ назад на левой и правой стороне, откручивая их с помощью входящего в комплект C-образного гаечного

При регулировке угла будьте очень внимательны, чтобы Ваши руки не попали в место, показанное стрелкой на рисунке.

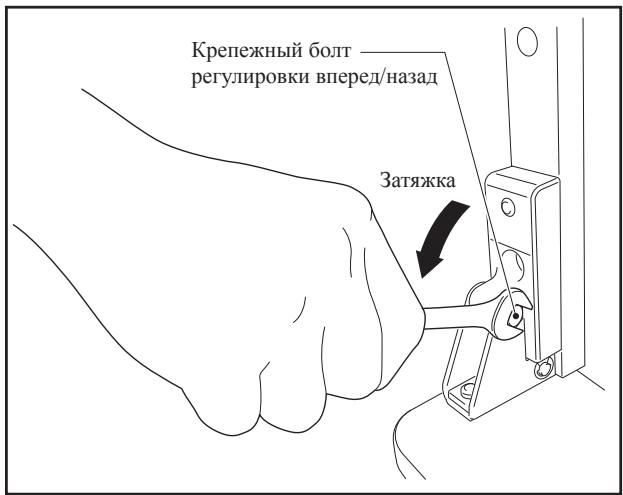

Крепежный болт наклона вперед/назад Затяните крепежные болты наклона вперед/назад (в 2-х местах на левой и правой стороне). Крепко затяните крепежные болты наклона вперед/назад на левой и правой стороне, закручивая их с помощью входящего в комплект C-образного гаечного ключа. Обязательно держите телевизор Pioneer рукой за верхнюю часть до тех пор, пока Вы полностью не затяните болты.

Крепежный болт регулировки вперед/назад

Проверьте еще раз, чтобы убедиться, что крепежные болты наклона вперед/ назад полностью затянуты. Установка продукта на тумбе под телевизор и т.д. Тумба под телевизор Мин. 30 мм Мин. 30 мм Задняя сторона Передняя сторона Меры предосторожности при установке на тумбу под телевизор или в другое место

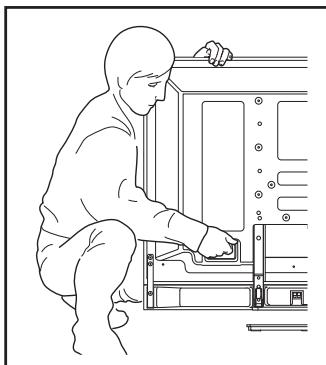

При установке на тумбу под телевизор или в другое место держите телевизор Pioneer за ручки, расположенные на задней поверхности телевизора Pioneer. Если держаться за громкоговорители, это может вызвать их повреждение или искривление. Если телевизор Pioneer, который Вы купили, имеет нижние громкоговорители. Столик-подставка Телевизоры Pioneer

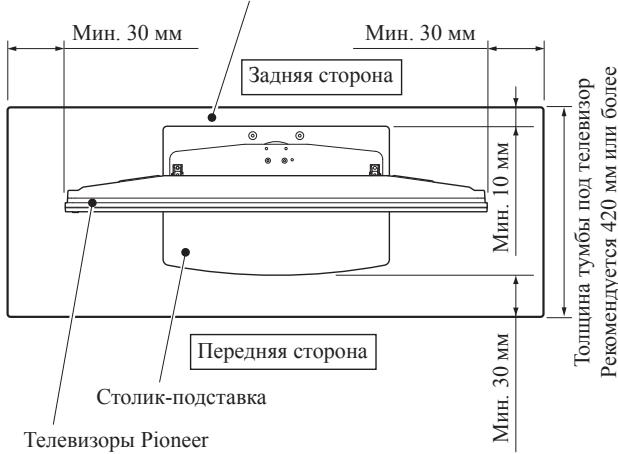

Толщина тумбы под телевизор Рекомендуется 420 мм или более

• При перемещении продукта более чем на несколько метров, сначала снимите громкоговоритель затем снимите телевизор Pioneer со столика-подставки и переместите громкоговоритель телевизор Pioneer и столик-подставку по отдельности.
• При отсоединении телевизора Pioneer от столика-подставки обязательно соблюдайте процедуру, описанную в разделе «Отсоединение телевизора Pioneer от столика-подставки» на странице 80. Убедитесь, что впереди и сзади столика-подставки Вы всегда обеспечиваете минимальное пространство величиной, указанной на следующей схеме. Мин. 10 мм Меры предосторожности при перемещении Меры предосторожности при

Мин. 30 мм Обязательно соблюдайте следующие меры предосторожности при перемещении или установке этого продукта с телевизором Pioneer на тумбу под телевизор или в другое место.

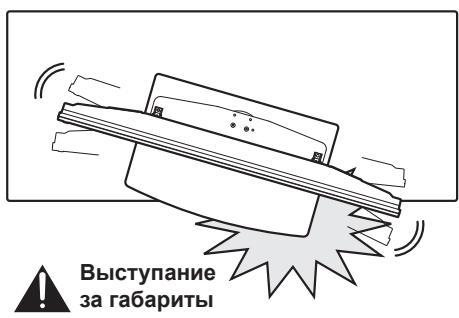

• Если столик-подставка выступает за габариты тумбы под телевизор, это может быть причиной непредвиденных происшествий, таких как поломка или падение оборудования.
• При повороте примите меры, чтобы не допустить столкновение дисплея со стенами или окружающими предметами Держите телевизор Pioneer за его ручки и сверху.

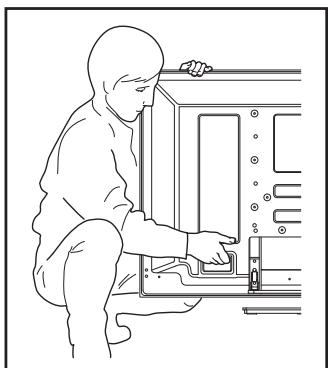

за габариты является опасным. Держите телевизор Pioneer за его ручки и сверху. Pyccкий

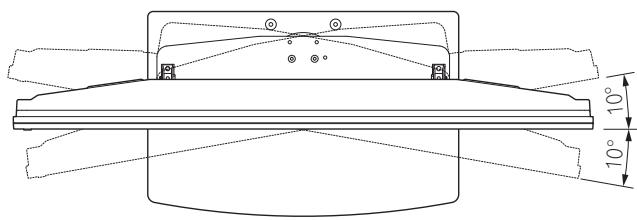

Если телевизор Pioneer, который Вы купили, имеет модель, отличную от моделей с нижними громкоговорителями. ❖ Диапазон углов поворота

Нижний громкоговоритель

Подготовка кабелей Используйте имеющиеся в комплекте кабельные хомуты для связывания кабелей.

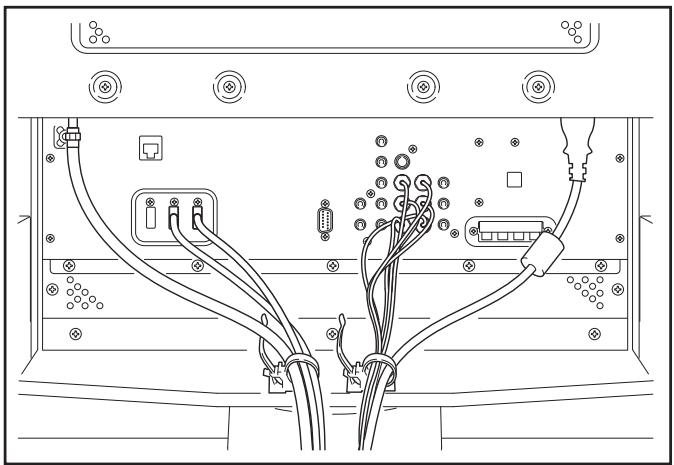

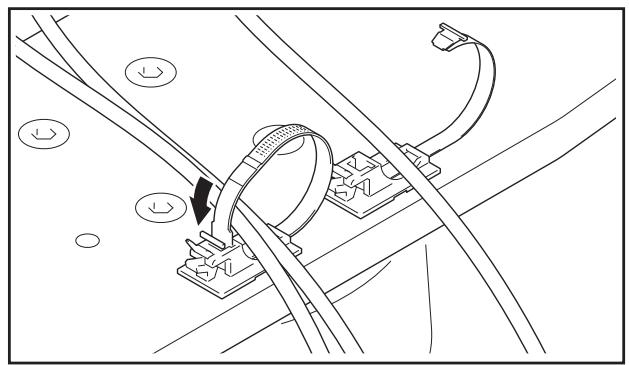

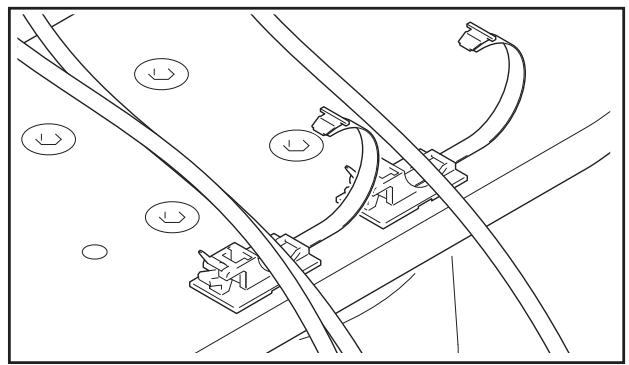

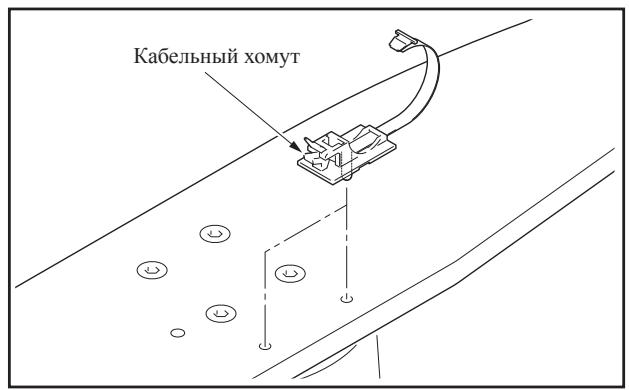

Использование кабельных хомутов

Будьте очень внимательны, чтобы не прилагать усилие к основаниям кабелей. Вставьте кабельный хомут через отверстие в верхней поворотной площадке столика-подставки. Кабельный хомут

Размещение кабелей в кабельном

Затягивание кабельного хомута. ❖ Снятие кабельного хомута Защелка освобождается нажатием на деталь, показанную стрелкой на

Предотвращение падения оборудования После установки столика-подставки соблюдайте особую осторожность, чтобы избежать падения телевизора Pioneer.

• Из-за большого веса телевизора Pioneer, его падение может привести к физическим повреждениям.
• Для безопасности соблюдайте особую осторожность, чтобы гарантировать, что не произойдет падения телевизора Pioneer. Обеспечение устойчивости на тумбе под телевизор Использование стены для обеспечения устойчивости Обеспечьте устойчивость оборудования, как показано на схеме, с помощью имеющихся в продаже винтов.

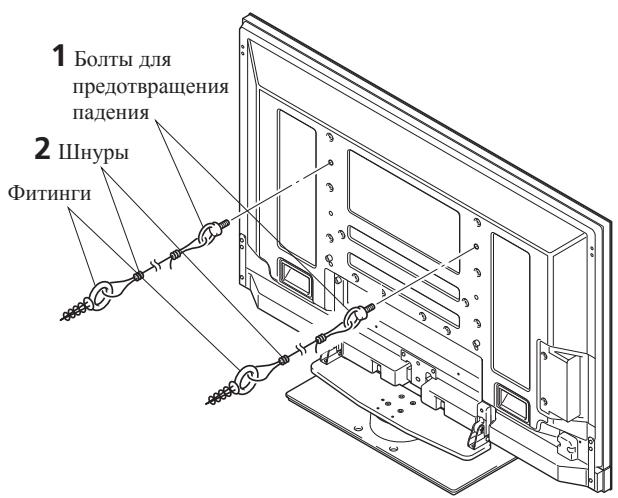

Присоединение к телевизору Pioneer болтов для предотвращения падения.

Использование прочных шнуров для обеспечения надлежащего и прочного крепления на стену, стойку или другой жесткий элемент конструкции. 6 мм от 9 мм до 15 мм

• Для опоры телевизора Pioneer всегда должна использоваться тумба под телевизор достаточной прочности, ширины и толщины. Невыполнение этого условия может привести к падению.
• Для обеспечения устойчивости телевизора Pioneer на тумбе под телевизор используйте винты с номинальным диаметром 6 мм. Выберите надлежащие винты после консультации, если необходимо, с профессиональным Мин. 20 мм монтажником.

• Выполняйте эту работу одинаковым образом с левой и правой сторон.
• Длина используемых шнуров должна быть достаточной, чтобы обеспечить свободный поворот столика-подставки. Используйте болты для предотвращения падения, тросы и фитинги, которые имеются в Рекомендуемые болты: Номинальный диаметр M8 Мин. 20 мм длиной от 12 мм до 15 мм

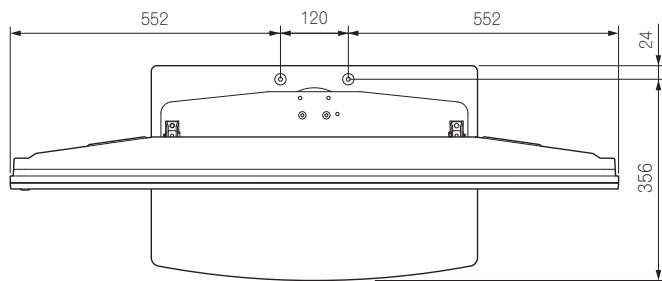

❖ Положение столика-подставки: без громкоговорителей Единицы: мм

• Для опоры телевизора Pioneer всегда должен использоваться столик достаточной прочности. Несоблюдение этого условия может привести к травмам и физическим повреждениям.
• При установке телевизора Pioneer примите необходимые меры предосторожности, чтобы не допустить его падения или опрокидывания при чрезвычайных ситуациях, таких как землетрясения или катастрофы.
• Если не принять таких мер предосторожности, то телевизор Pioneer может упасть и вызвать физические повреждения.
• Винты, зацепы и другие фитинги, которые используются для крепления телевизора Pioneer, чтобы не допустить его опрокидывания, могут варьироваться в соответствии с составом и толщиной поверхности, к которой они будут

• Выберите подходящие винты, зацепы и другие фитинги после первоначальной тщательной проверки поверхности, чтобы определить ее толщину и состав, и после консультации, если необходимо, с профессиональным монтажником. Pyccкий

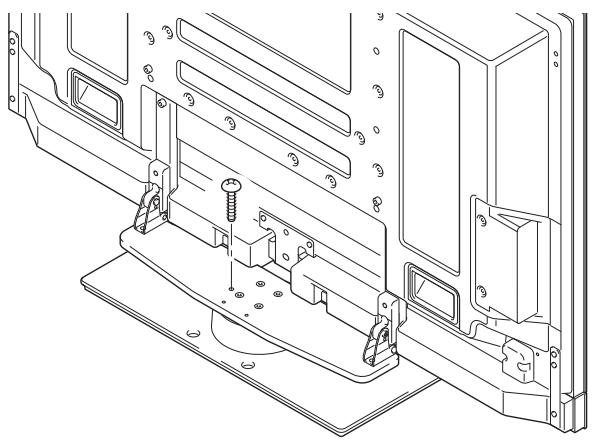

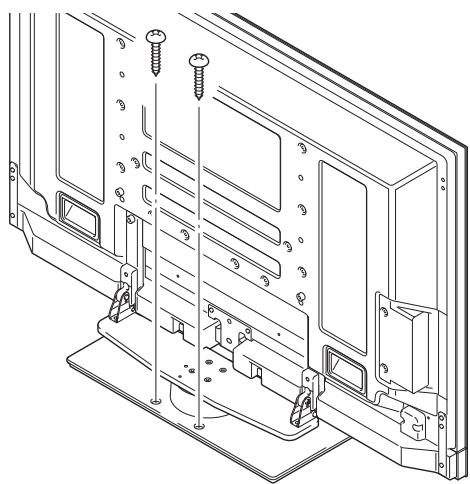

Предотвращение от наклона вперед Для фиксации от поворота вперед используйте винт с номинальным диаметром M4 и длиной от 20 мм до 30 мм.

от 7 мм до 12 мм Обеспечьте устойчивость оборудования, как показано на схеме, с помощью винтов, имеющихся в продаже. от 20 мм до 30 мм Отсоединение телевизора Pioneer от столика-подставки

Для снятия телевизора Pioneer со столикаподставки обязательно всегда соблюдайте процедуру, описанную ниже, чтобы избежать чрезвычайных происшествий.

Прежде всего, удостоверьтесь, что крепежный болт наклона вперед/назад надежно затянут.

Сначала освободите место на ровном полу и т. д., куда Вы можете положить телевизор Pioneer, затем расстелите ткань для защиты от царапин или других повреждений.

Снимите громкоговорители.

См. пп. 2 и 3 в разделе «Подсоединение Pioneer» (Страница 75.), снимите установочные винты (4 винта). Не снимайте винты (M8 x 16 мм: серебристые) по пп. 2 на странице 75. Опорные стойки могут выскользнуть с места и выпасть.

Удерживая телевизор Pioneer за его ручки и снизу, поднимайте дисплей вертикально.

Медленно уложите телевизор Pioneer на разложенную ткань экраном вниз по процедуре 2. При повторном подсоединении телевизора Pioneer к столику подставке, удостоверьтесь, что левая/ правая опорные стойки установлены под одним и тем же углом. Спецификации Наружные размеры

577 мм (Ш) x 321 мм (В) x 380 мм (Г) [При использовании опорных стоек S] 10,8 кг

• Вышеуказанные спецификации и внешний вид могут быть изменены без предварительного уведомления для совершенствования продукта.

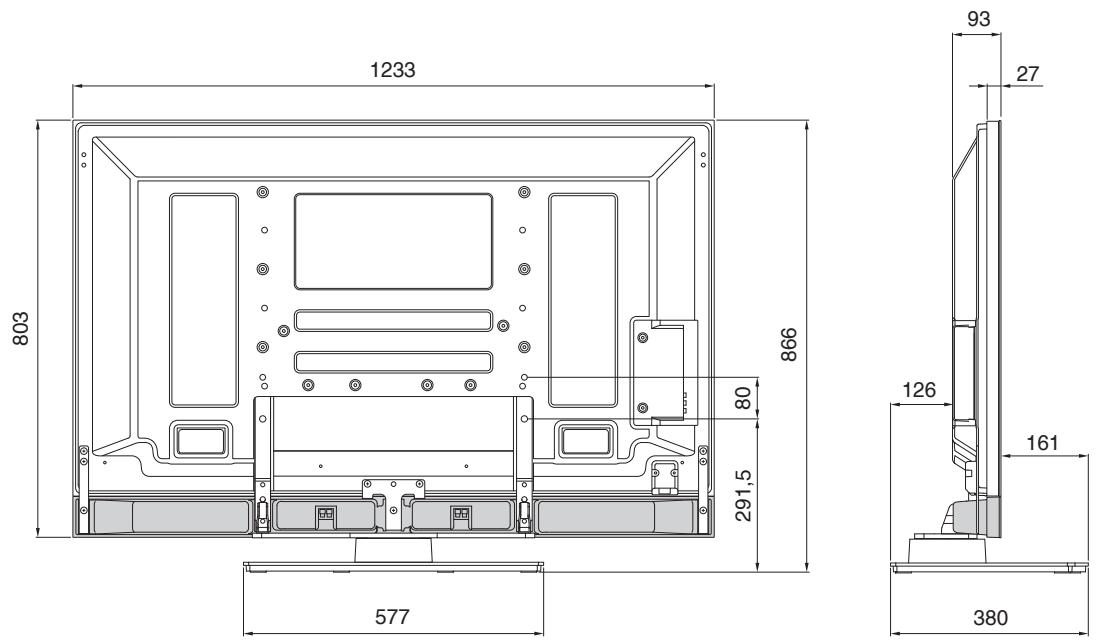

Модель с 50-дюймовым дисплеем (модели с нижними громкоговорителями) Единицы: мм

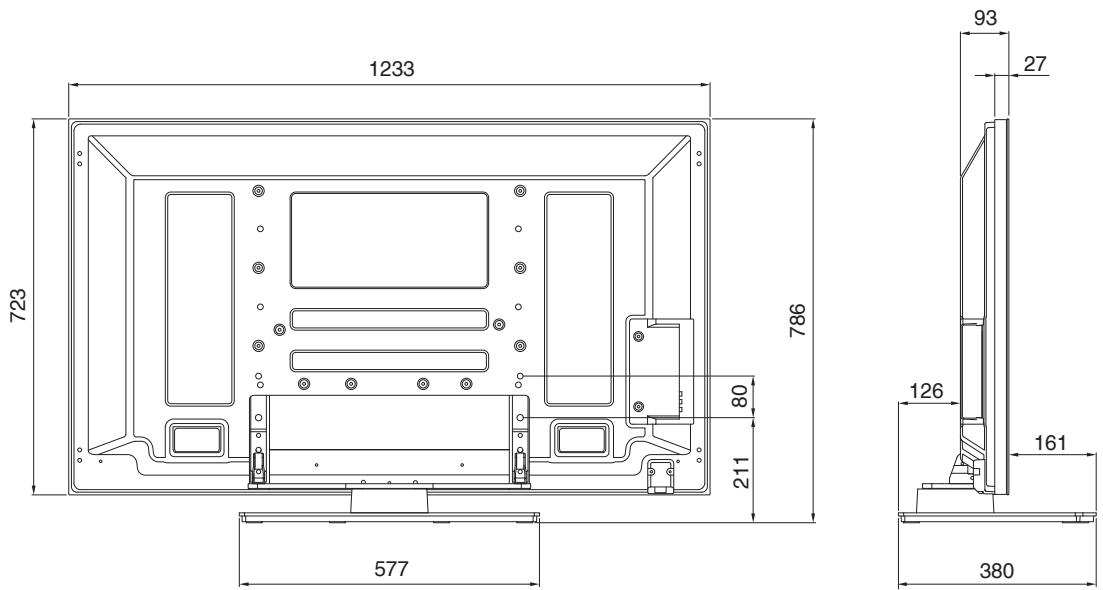

Модель с 50-дюймовым дисплеем (кроме моделей с нижними громкоговорителями) Единицы: мм
